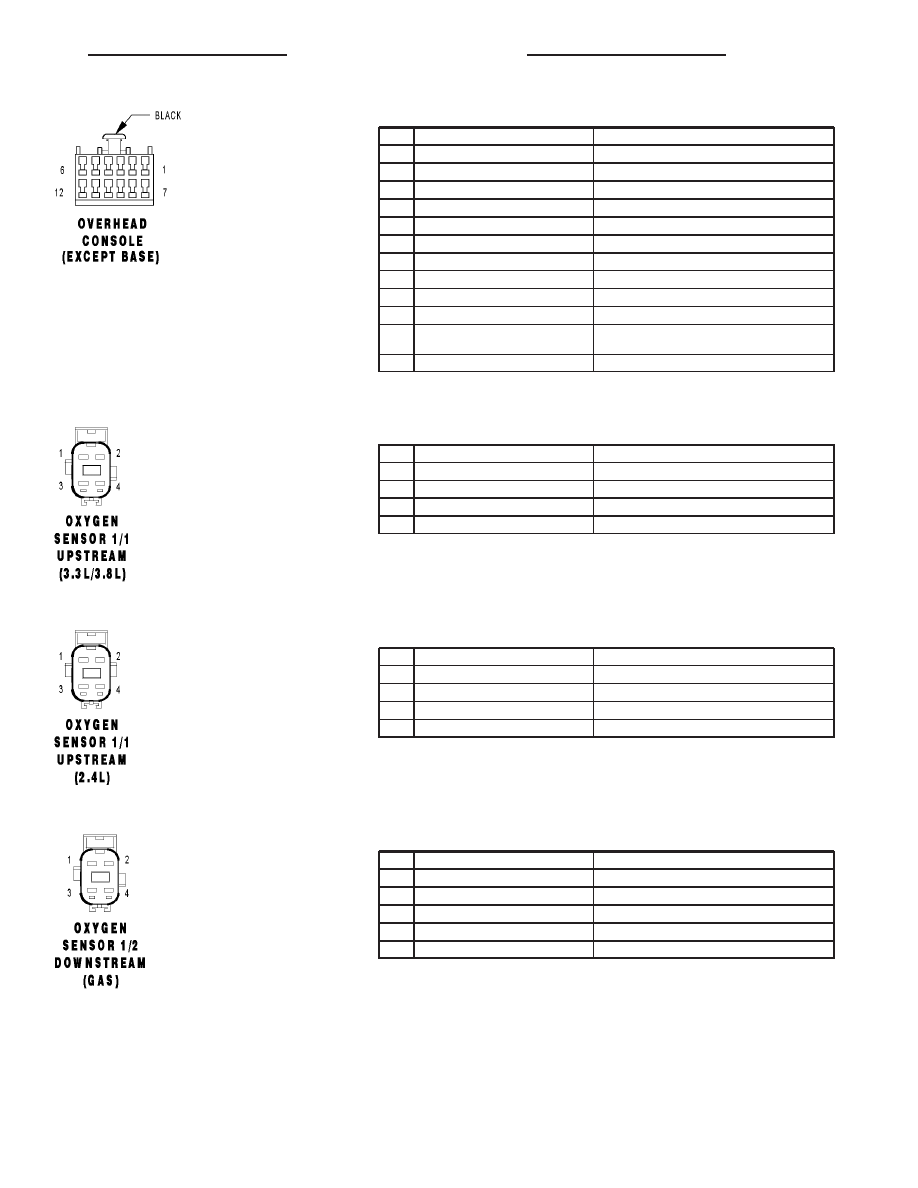

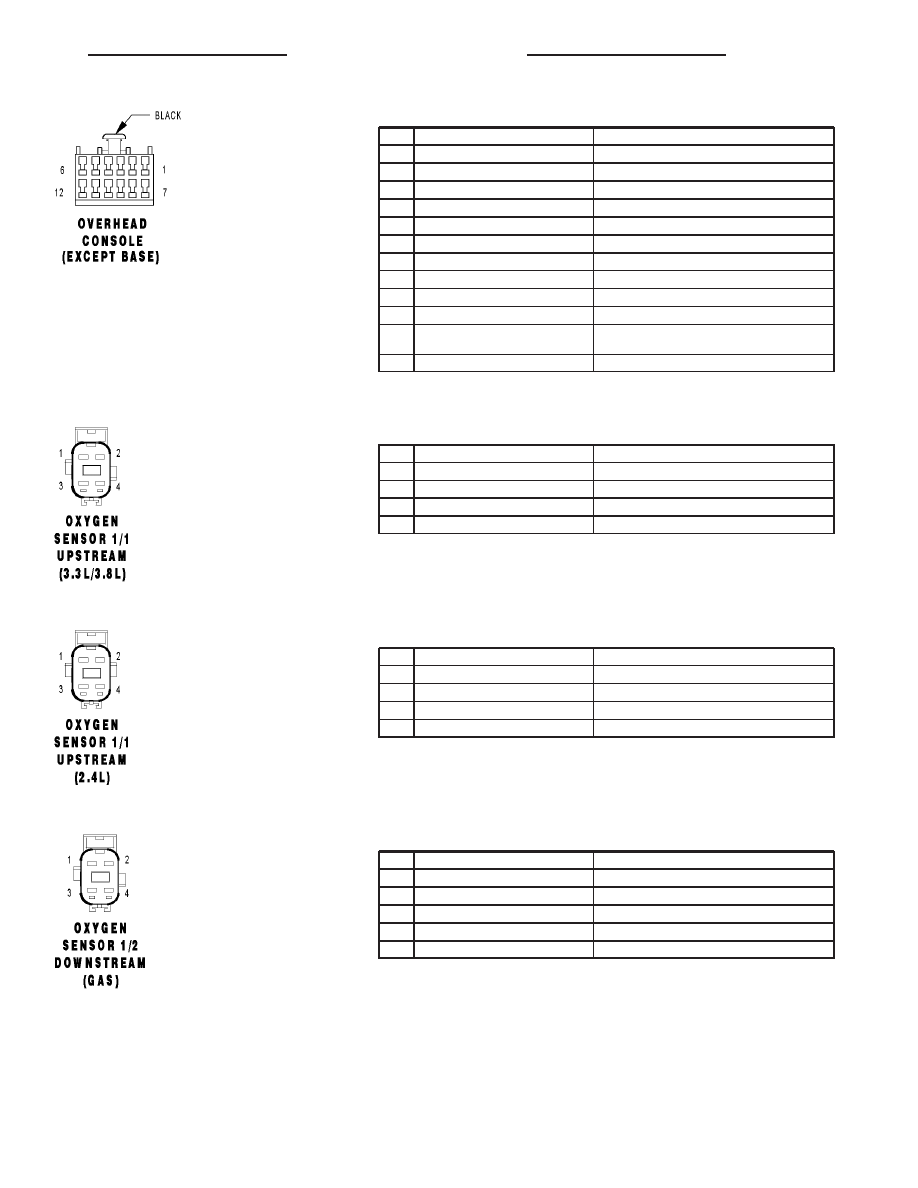

OVERHEAD CONSOLE (EXCEPT BASE) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

G23 22VT/DB

SLIDING DOORS OVERHEAD SWITCH MUX

2

G25 22VT/TN

LIFTGATE SWITCH MUX

3

D25 20WT/VT

PCI BUS

4

Z113 20BK/DB

GROUND

5

A114 20GY/RD

FUSED B(+) (I.O.D.)

6

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

7

Z13 20BK/WT

GROUND

8

E15 20OR/DB

ASH/RECEIVER LAMP FEED

9

-

-

10

-

-

11

L24 20BK/GY (EXCEPT EXPORT/PRE-
MIUM/LUXURY)

AUTOMATIC HEADLAMP SWITCH SENSOR

12

L1 20BK/WT (PREMIUM/LUXURY)

BACK-UP LAMP FEED

OXYGEN SENSOR 1/1 UPSTREAM (3.3L/3.8L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z42 18BK/LG

GROUND

2

K99 18BR/LG

O2 1/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K41 18DB/LB

O2 1/1 SIGNAL

OXYGEN SENSOR 1/1 UPSTREAM (2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z42 18BK/LG

GROUND

2

K99 18BR/LG

O2 1/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K41 18DB/LB

O2 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM (GAS) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z43 18BK/DB

GROUND

2

K299 18BR/WT

O2 1/2 HEATER CONTROL

3

K904 18DB/DG (2.4L)

O2 RETURN (DOWN)

3

K904 18BR/DG (3.3L/3.8L)

O2 RETURN (DOWN)

4

K141 18DB/YL

O2 1/2 SIGNAL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 113

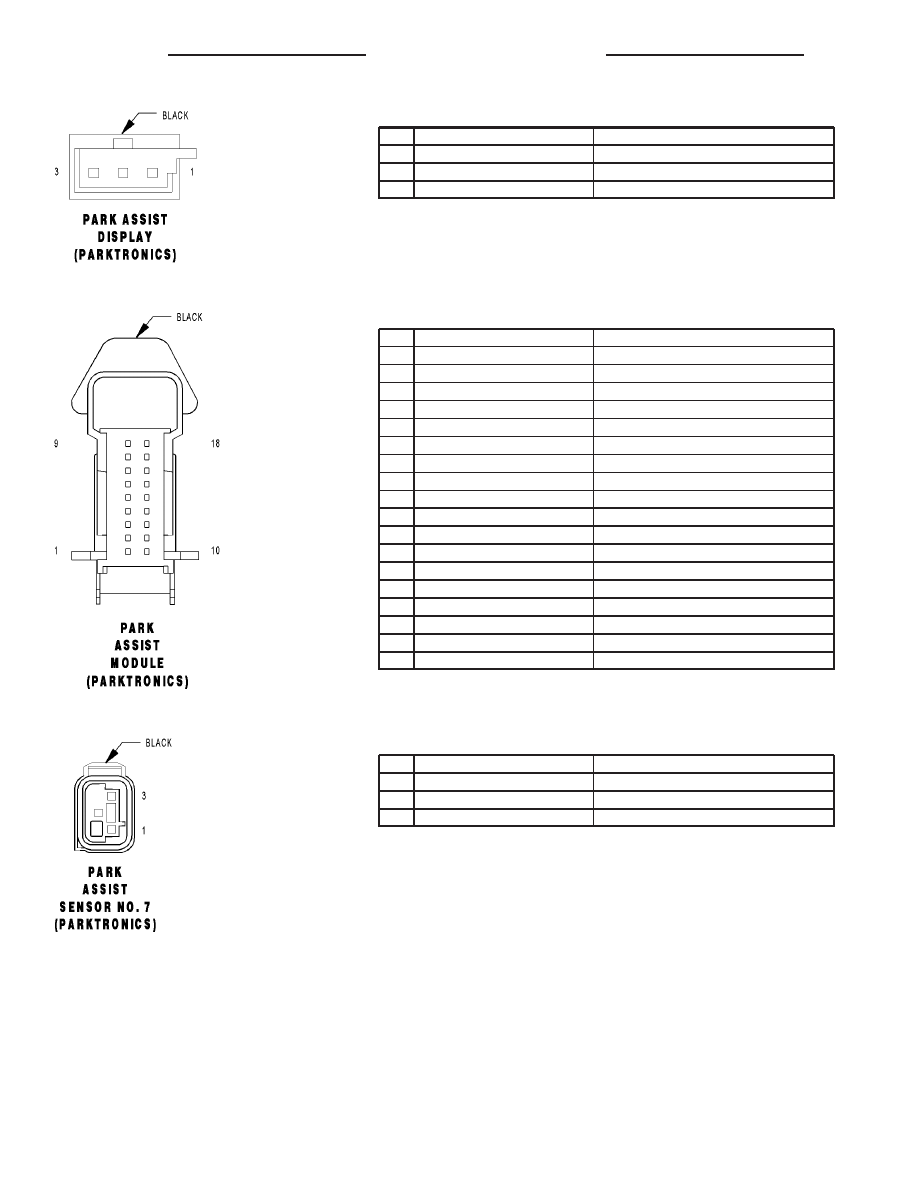

PARK ASSIST DISPLAY (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X777 20DG/GY

PARK ASSIST DISPLAY SUPPLY

2

Z171 20GY/BK

PARK ASSIST DISPLAY GROUND

3

D777 20WT/GY

PARK ASSIST DISPLAY SIGNAL

PARK ASSIST MODULE (PARKTRONICS) - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D703 20WT/OR

PARK ASSIST SENSOR NO. 9 SIGNAL

3

D704 20WT/DB

PARK ASSIST SENSOR NO. 10 SIGNAL

4

X777 20DG/GY

PARK ASSIST DISPLAY SUPPLY

5

D777 20WT/GY

PARK ASSIST DISPLAY SIGNAL

6

Z171 20GY/BK

PARK ASSIST DISPLAY GROUND

7

-

-

8

-

-

9

-

-

10

F20 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

Z177 20DG/BK

GROUND

12

D25 20WT/VT

PCI BUS

13

-

-

14

-

-

15

-

-

16

D700 20WT/GY

PARK ASSIST SENSOR NO. 7 SIGNAL

17

D701 20WT/LB

PARK ASSIST SENSOR NO. 8 SIGNAL

18

X750 20GY/LB

PARK ASSIST SENSOR GROUND

PARK ASSIST SENSOR NO. 7 (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D700 20WT/GY

PARK ASSIST SENSOR NO. 7 SIGNAL

3

X750 20GY/LB

PARK ASSIST SENSOR GROUND

8W - 80 - 114

8W-80 CONNECTOR PIN-OUTS

RS

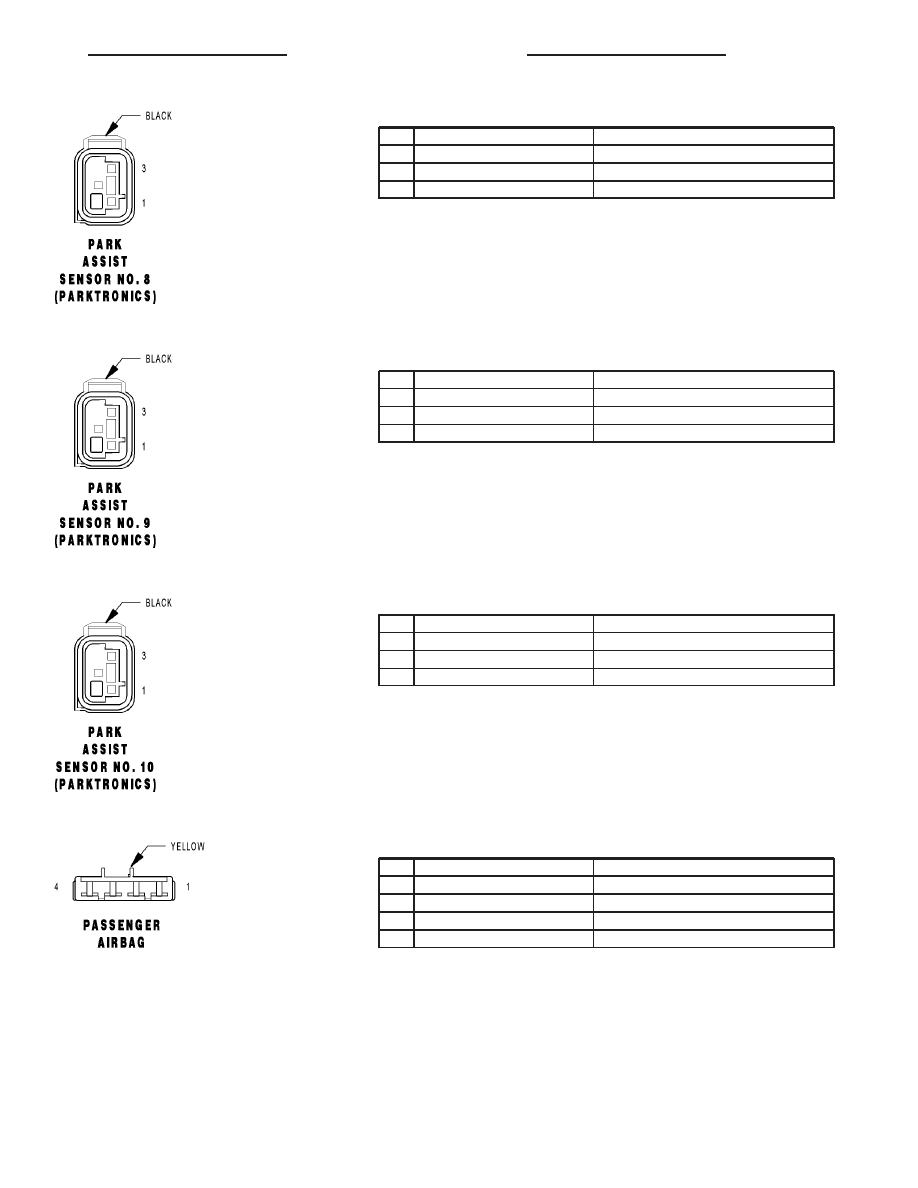

PARK ASSIST SENSOR NO. 8 (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D701 20WT/LB

PARK ASSIST SENSOR NO. 8 SIGNAL

3

X750 20GY/LB

PARK ASSIST SENSOR GROUND

PARK ASSIST SENSOR NO. 9 (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D703 20WT/OR

PARK ASSIST SENSOR NO. 9 SIGNAL

3

X750 20GY/LB

PARK ASSIST SENSOR GROUND

PARK ASSIST SENSOR NO. 10 (PARKTRONICS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

2

D704 20WT/DB

PARK ASSIST SENSOR NO. 10 SIGNAL

3

X750 20GY/LB

PARK ASSIST SENSOR GROUND

PASSENGER AIRBAG - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

2

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

3

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

4

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 115

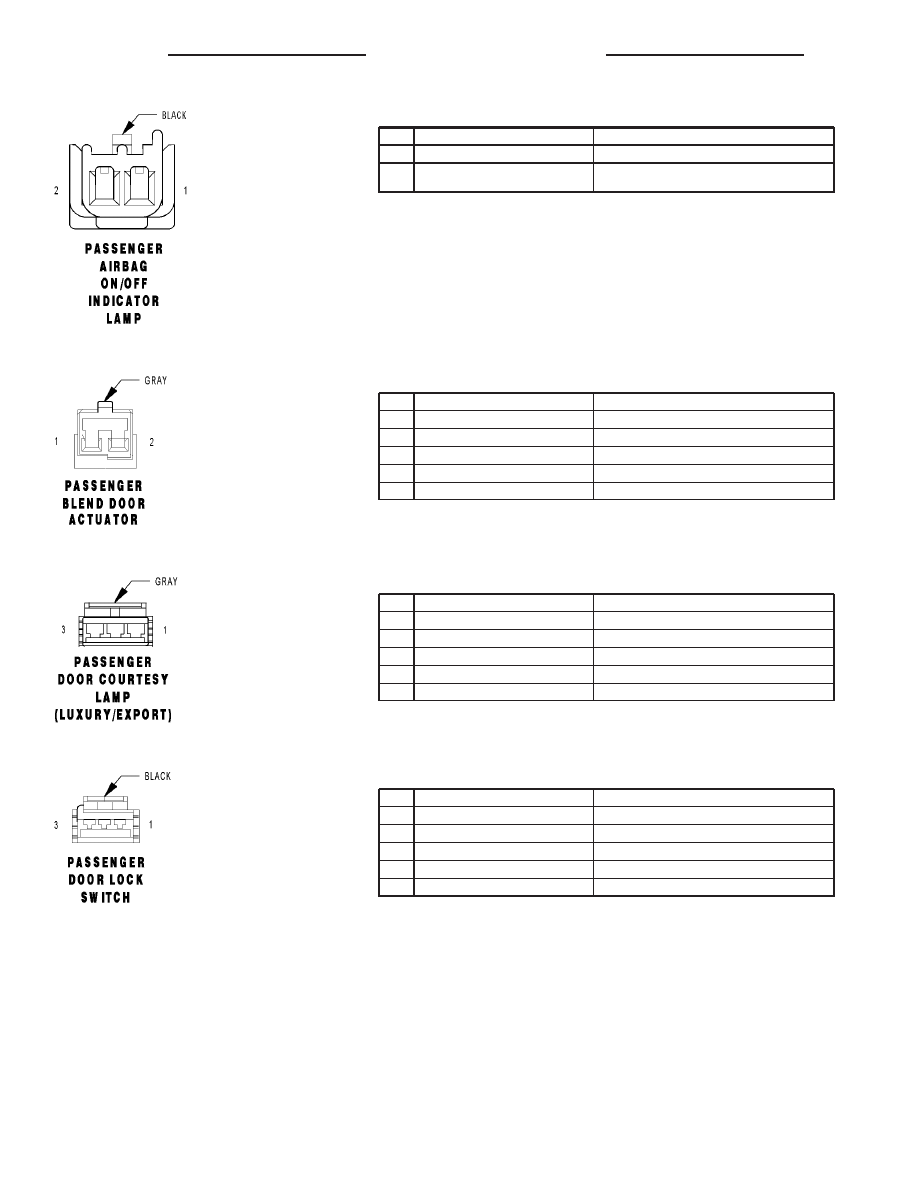

PASSENGER AIRBAG ON/OFF INDICATOR LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F201 20PK/OR

ORC RUN-START DRIVER

2

G104 20VT/GY

PASSENGER AIRBAG ON/OFF INDICATOR LAMP
GROUND

PASSENGER BLEND DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C133 20DB/WT (ATC)

PASSENGER BLEND DOOR DRIVER (B)

1

C34 20DB/LB (LHD MTC)

COMMON DOOR DRIVER (B)

1

C33 20LB/BR (RHD MTC)

PASSENGER BLEND DOOR DRIVER (A)

2

C33 20LB/BR (ATC/LHD MTC)

PASSENGER BLEND DOOR DRIVER (A)

2

C34 20DB/LB (RHD MTC)

COMMON DOOR DRIVER (B)

PASSENGER DOOR COURTESY LAMP (LUXURY/EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z322 20BK/BR (LHD)

GROUND

1

Z321 20BK/BR (RHD)

GROUND

2

-

-

3

M21 14YL/BR (EXCEPT EXPORT)

COURTESY LAMPS DRIVER

3

M21 20YL/BR (EXPORT)

COURTESY LAMPS DRIVER

PASSENGER DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

G160 20VT/LG (LHD)

RIGHT DOOR LOCK SWITCH MUX

2

G161 20VT/DG (RHD)

LEFT DOOR LOCK SWITCH MUX

3

Z460 20BK/LG (LHD)

GROUND

3

Z461 20BK/DG (RHD)

GROUND

8W - 80 - 116

8W-80 CONNECTOR PIN-OUTS

RS
