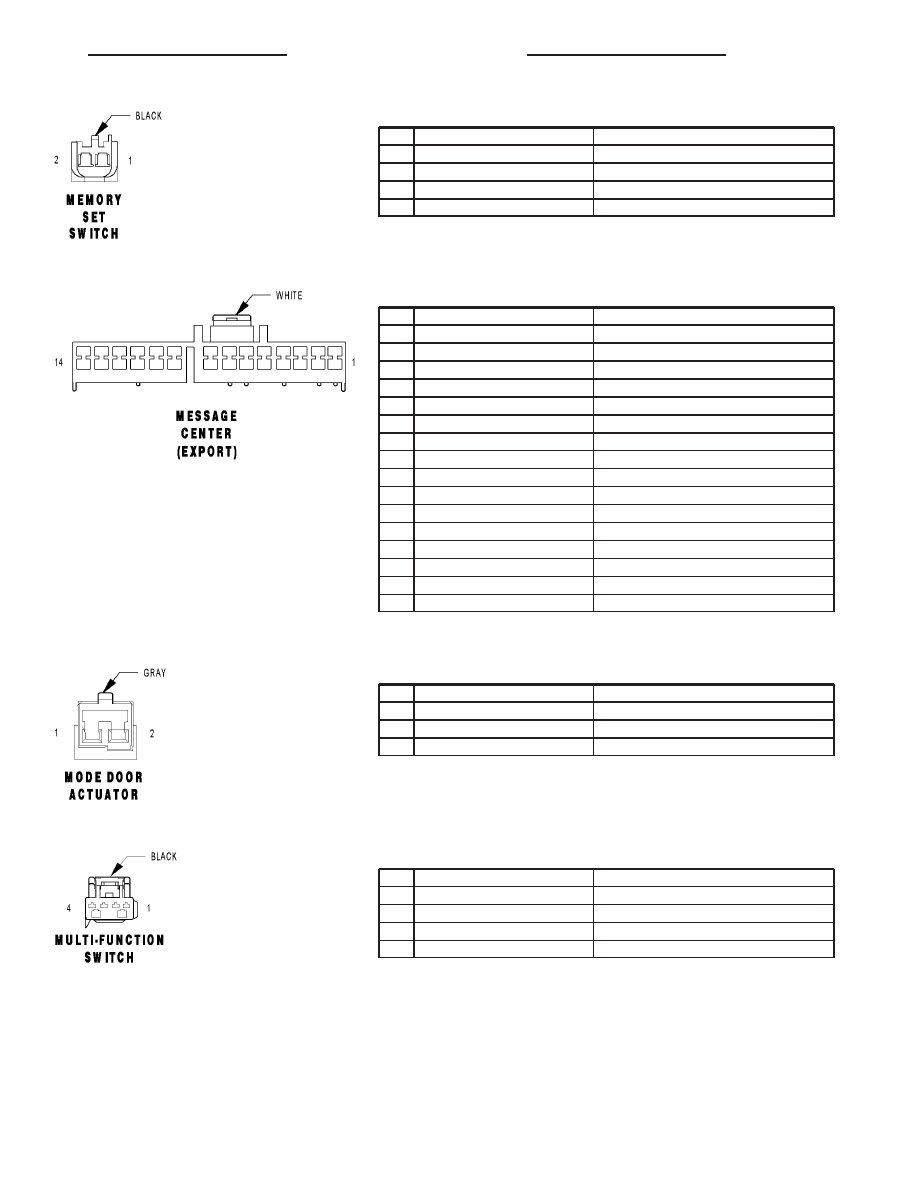

MEMORY SET SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G200 20VT/BR (EXCEPT EXPORT)

MEMORY SELECT SWITCH MUX

1

G200 22VT/BR (EXPORT)

MEMORY SELECT SWITCH MUX

2

G920 20VT/YL (EXCEPT EXPORT)

MEMORY SELECT SWITCH RETURN

2

G920 22VT/YL (EXPORT)

MEMORY SELECT SWITCH RETURN

MESSAGE CENTER (EXPORT) - WHITE 14 WAY

CAV

CIRCUIT

FUNCTION

1

L160 20WT/TN (LHD)

RIGHT TURN INDICATOR DRIVER

1

G700 20VT/YL (RHD DIESEL)

SUPPLEMENTAL HEAT INDICATOR SENSE

2

G3 20VT/LB (LHD)

MALFUNCTION INDICATOR LAMP DRIVER

3

L134 20WT/GY (RHD)

HIGH BEAM INDICATOR DRIVER

4

L160 20WT/TN (RHD)

RIGHT TURN INDICATOR DRIVER

5

-

-

6

G7 20VT/GY (LHD)

LOW OIL PRESSURE INDICATOR DRIVER

7

A701 18BR/RD (LHD)

FUSED B(+) (HAZARD)

8

A701 18BR/RD (RHD)

FUSED B(+) (HAZARD)

9

G7 20VT/GY (RHD)

LOW OIL PRESSURE INDICATOR DRIVER

10

-

-

11

L161 20WT/LG (LHD)

LEFT TURN INDICATOR DRIVER

12

L134 20WT/GY (LHD)

HIGH BEAM INDICATOR DRIVER

13

G3 20VT/LB (RHD)

MALFUNCTION INDICATOR LAMP DRIVER

14

G700 20VT/YL (LHD DIESEL)

SUPPLEMENTAL HEAT INDICATOR SENSE

14

L161 20WT/LG (RHD)

LEFT TURN INDICATOR DRIVER

MODE DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C135 20DB/GY (ATC)

MODE DOOR DRIVER (B)

1

C34 20DB/LB (MTC)

COMMON DOOR DRIVER (B)

2

C35 20LB/OR

MODE DOOR DRIVER (A)

MULTI-FUNCTION SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

W52 22BR/YL

FRONT WIPER SWITCH MUX

2

G902 22VT/LB

MULTI-FUNCTION SWITCH MUX RETURN

3

L305 20WT/LB

TURN SIGNAL SWITCH MUX

4

G194 22VT/LG

HIGH BEAM/FRONT WASHER SWITCH MUX

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 109

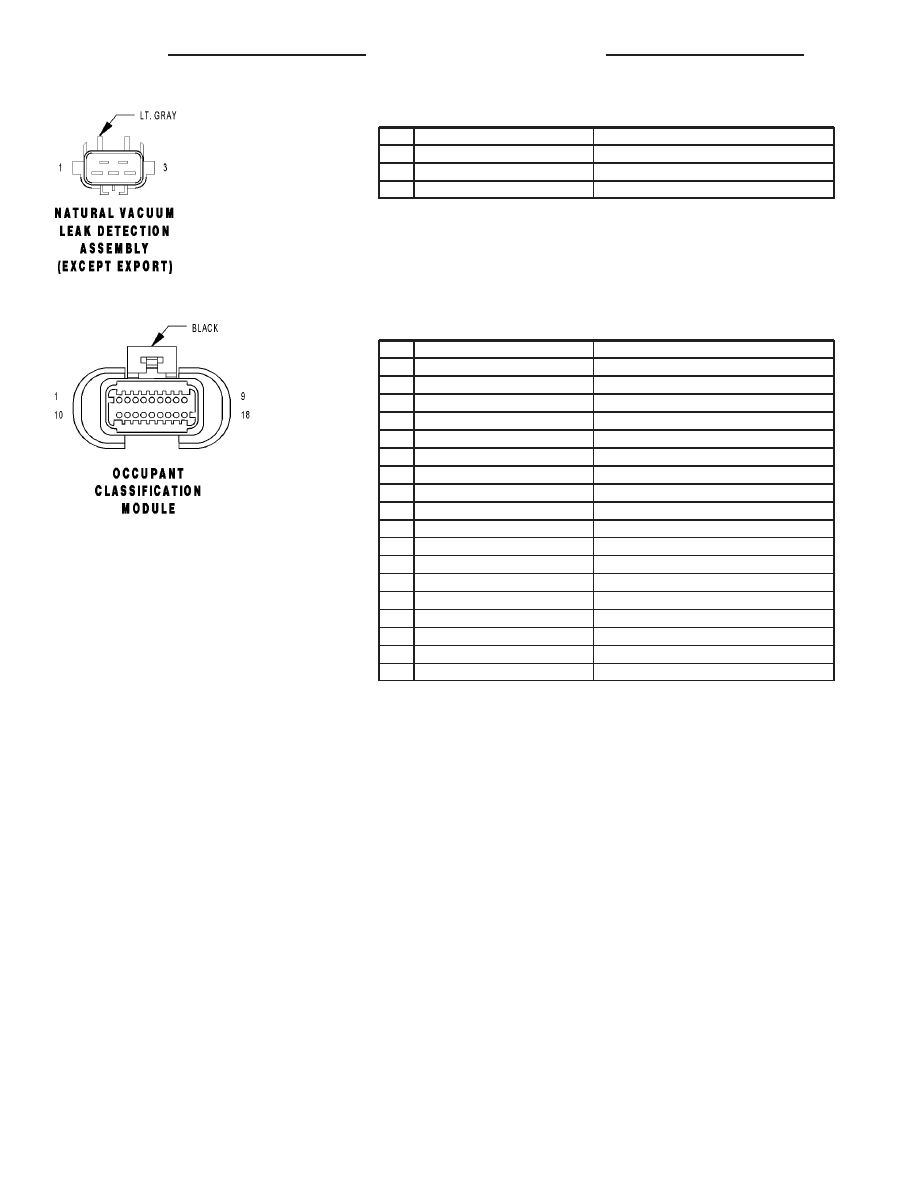

NATURAL VACUUM LEAK DETECTION ASSEMBLY (EXCEPT EXPORT) - LT. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z166 18BK/WT

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

3

K106 20VT/LB

NVLD SOL CONTROL

OCCUPANT CLASSIFICATION MODULE - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

D105 20LG/LB

BELT TENSION SENSOR SIGNAL

5

Z104 20BK/LG

GROUND

6

R741 20LG/VT

PASSENGER BLADDER PRESSURE SENSOR SIGNAL

7

R740 20LG/OR

PASSENGER BLADDER PRESSURE SENSOR POWER

8

D25 20WT/VT

PCI BUS

9

F201 20PK/OR

ORC RUN-START DRIVER

10

-

-

11

-

-

12

-

-

13

-

-

14

R986 20LG/BR

BELT TENSION SENSOR GROUND

15

R941 20LG/DG

PASSENGER BLADDER PRESSURE SENSOR GROUND

16

R86 20LG/LB

BELT TENSION SENSOR FEED

17

-

-

18

-

-

8W - 80 - 110

8W-80 CONNECTOR PIN-OUTS

RS

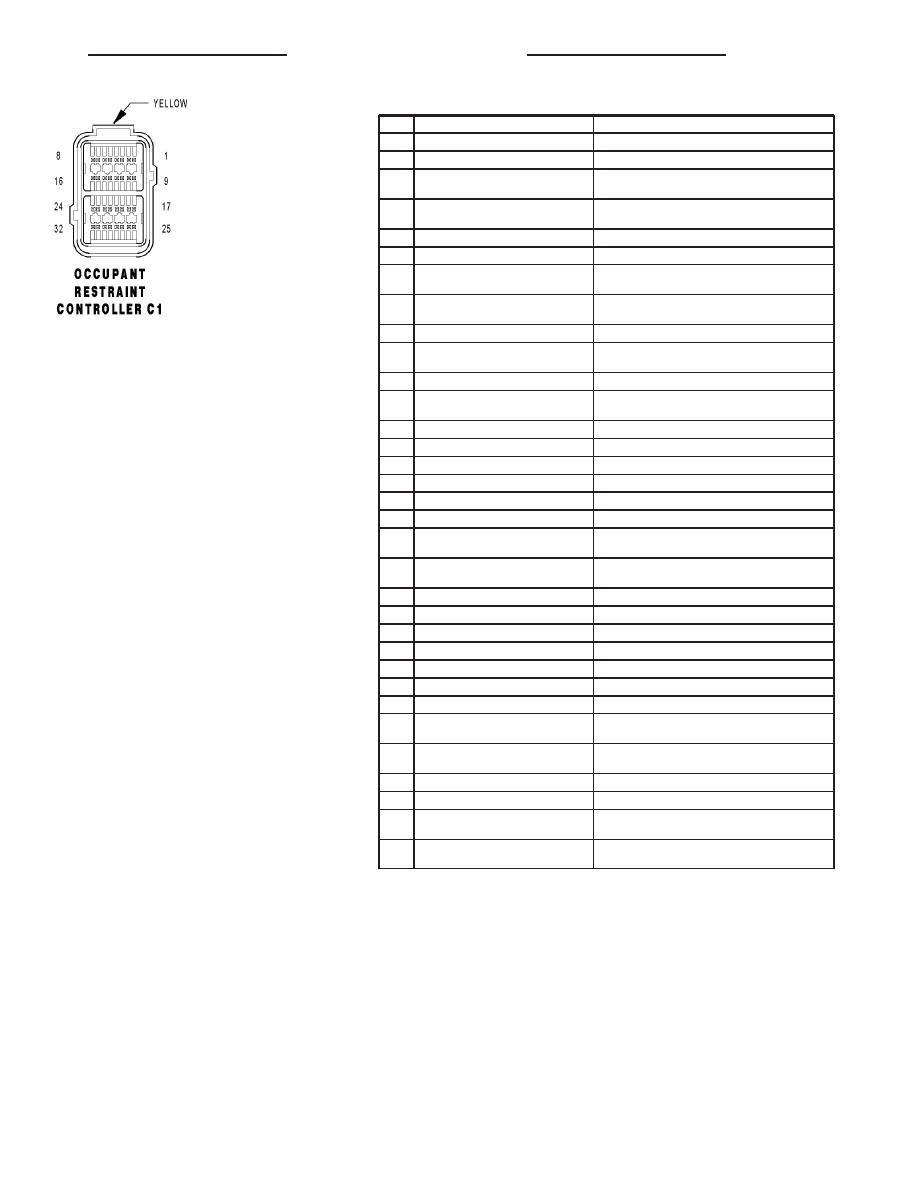

OCCUPANT RESTRAINT CONTROLLER C1 - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

3

R56 20LB/DG (EXCEPT EARLY BUILD/
EXCEPT OCCUPANT SENSING)

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL (EXCEPT EARLY BUILD/
EXCEPT OCCUPANT SENSING)

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

R4 20OR/LB (EARLY BUILD SIDE AIR-
BAG/OCCUPANT SENSING)

RIGHT CURTAIN SQUIB 1 LINE 1

8

R2 20WT/LB (EARLY BUILD SIDE AIR-
BAG/OCCUPANT SENSING)

RIGHT CURTAIN SQUIB 1 LINE 2

9

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

10

R58 20LB/GY (EARLY BUILD OCCU-
PANT SENSING)

PASSENGER SEAT BELT SWITCH SENSE

11

R59 20LG/TN

DRIVER SEAT BELT SWITCH GROUND

12

R60 20LG/TN (EARLY BUILD OCCU-
PANT SENSING)

PASSENGER SEAT BELT SWITCH GROUND

13

-

-

14

-

-

15

R13 20LB (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 1 SIGNAL

16

R16 20BR/LG (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 1 GROUND

17

-

-

18

-

-

19

R15 20DB (EXCEPT RHD EARLY
BUILD LWB/SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 1 GROUND

19

R15 20LB (RHD EARLY BUILD LWB/
SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 1 GROUND

20

R19 20LG/WT (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 2 GROUND

21

R20 20WT/LG (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 2 GROUND

22

R17 20LG (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 2 SIGNAL

23

R18 20LB (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

24

R14 20TN/LG (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

25

R1 20LB/WT (SIDE AIRBAG)

LEFT CURTAIN SQUIB 1 LINE 2

26

R3 20LB/OR (SIDE AIRBAG)

LEFT CURTAIN SQUIB 1 LINE 1

27

R4 20OR/LB (SIDE AIRBAG EXCEPT
EARLY BUILD OCCUPANT SENSING)

RIGHT CURTAIN SQUIB 1 LINE 1

28

R2 20WT/LB (SIDE AIRBAG EXCEPT
EARLY BUILD OCCUPANT SENSING)

RIGHT CURTAIN SQUIB 1 LINE 2

29

-

-

30

-

-

31

R56 20LB/DG (EARLY BUILD OCCU-
PANT SENSING)

PASSENGER SEAT BELT TENSIONER LINE 1

32

R54 20LB/YL (EARLY BUILD OCCU-
PANT SENSING)

PASSENGER SEAT BELT TENSIONER LINE 2

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 111

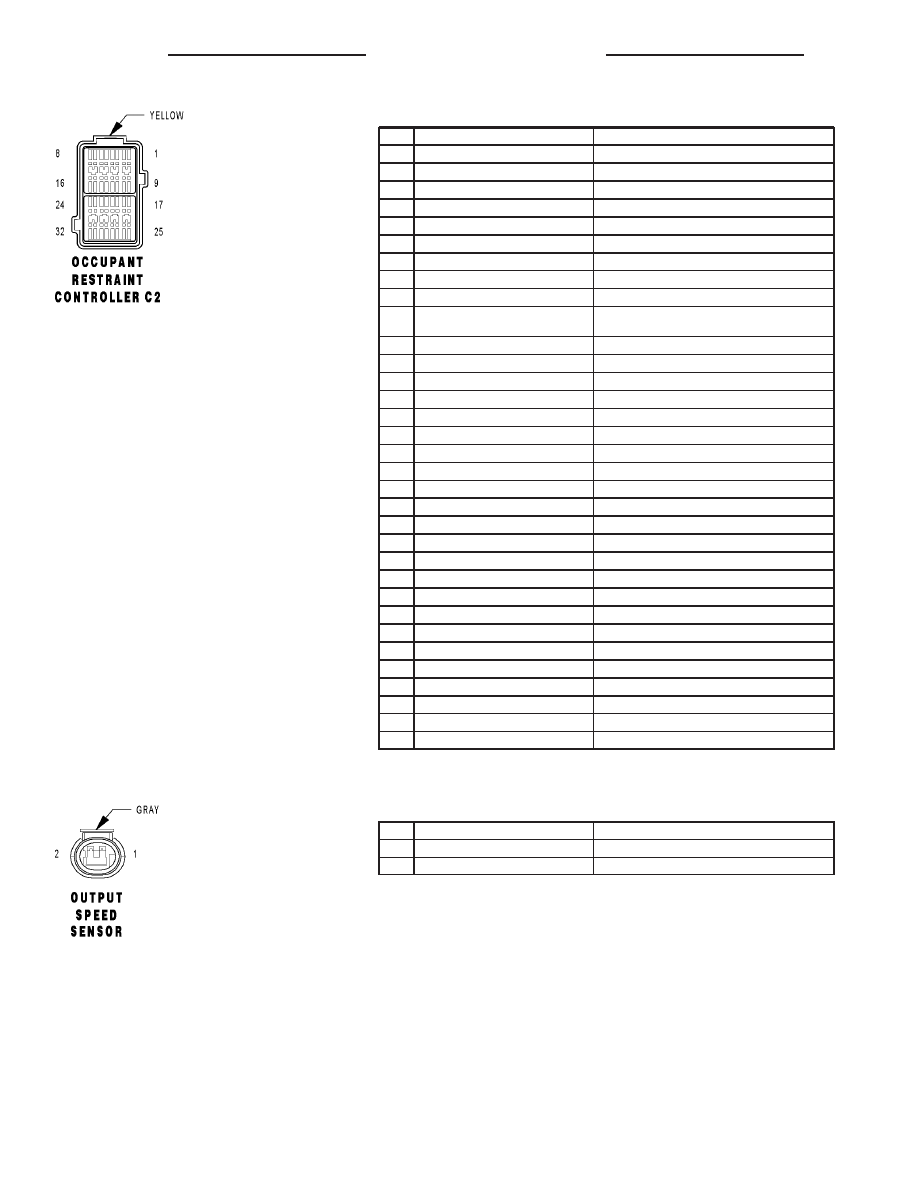

OCCUPANT RESTRAINT CONTROLLER C2 - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

3

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

4

R61 20LG/VT (EXCEPT EXPORT)

DRIVER SQUIB 2 LINE 2

4

R61 20LB/VT (EXPORT)

DRIVER SQUIB 2 LINE 2

5

R9 20LB/YL (LHD)

DRIVER KNEE BLOCKER SQUIB LINE 1

6

R11 20LB/DB (LHD)

DRIVER KNEE BLOCKER SQUIB LINE 2

7

-

-

8

-

-

9

G104 20VT/GY (OCCUPANT SENSING)

PASSENGER AIRBAG ON/OFF INDICATOR LAMP
GROUND

10

R22 20WT/LB (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 3 SIGNAL

11

-

-

12

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

13

-

-

14

R23 20LB/YL (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 3 GROUND

15

D25 20WT/VT

PCI BUS

16

F201 20PK/OR

ORC RUN-START DRIVER

17

-

-

18

-

-

19

R24 20YL/LB (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 3 GROUND

20

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

21

-

-

22

Z12 18BK/OR

GROUND

23

-

-

24

F100 20PK/VT

ORC RUN ONLY DRIVER

25

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

26

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

27

-

-

28

R21 20LB/WT (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 3 SIGNAL

29

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

30

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

31

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

32

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

OUTPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SPEED SENSOR GROUND

2

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL
