Chrysler RG Voyager. Manual - part 870





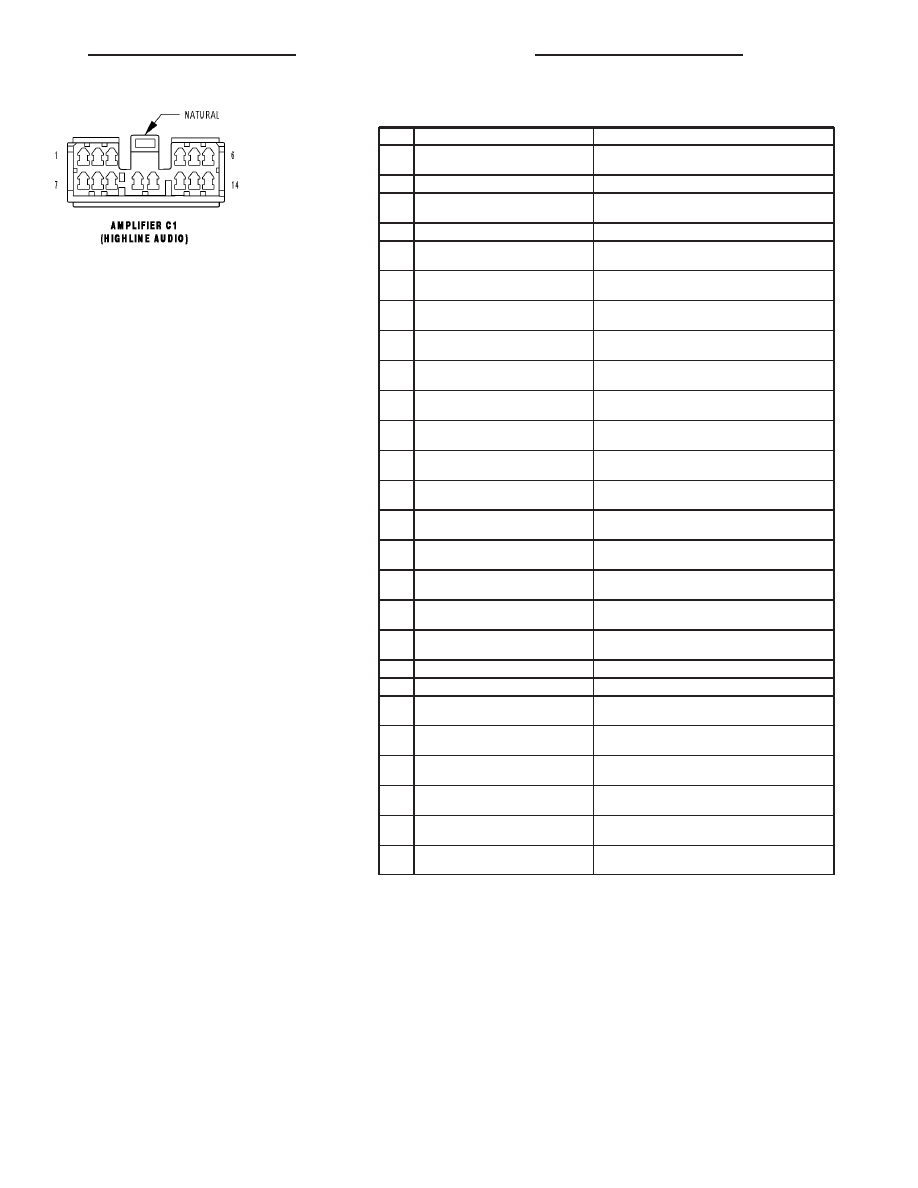

AMPLIFIER C1 (HIGHLINE AUDIO) - NATURAL 14 WAY

CAV

CIRCUIT

FUNCTION

1

X201 18DG (EXCEPT EXPORT EARLY
BUILD)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

1

X201 20DG (EXPORT EARLY BUILD)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

X202 18GY (EXCEPT EXPORT EARLY
BUILD)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

2

X202 20GY (EXPORT EARLY BUILD)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

3

X205 18GY/LG (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (+)

3

X205 20GY/LG (EXPORT EARLY
BUILD)

AMPLIFIED LEFT REAR SPEAKER (+)

4

X206 18DG/LG (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (+)

4

X206 20DG/LG (EXPORT EARLY
BUILD)

AMPLIFIED RIGHT REAR SPEAKER (+)

5

X214 18DG/DB (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR TWEETER (+)

5

X214 20DG/DB (EXPORT EARLY
BUILD)

AMPLIFIED LEFT REAR TWEETER (+)

6

X212 18GY/DB (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (+)

6

X212 20GY/DB (EXPORT EARLY
BUILD)

AMPLIFIED RIGHT REAR TWEETER (+)

7

X291 18DG/BR (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

7

X291 20DG/BR (EXPORT EARLY
BUILD)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

8

X292 18GY/BR (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

8

X292 20GY/BR (EXPORT EARLY
BUILD)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

9

X295 18GY/DG (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (-)

9

X295 20GY/DG (EXPORT EARLY
BUILD)

AMPLIFIED LEFT REAR SPEAKER (-)

10

-

-

11

-

-

12

X296 18DG/GY (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (-)

12

X296 20DG/GY (EXPORT EARLY
BUILD)

AMPLIFIED RIGHT REAR SPEAKER (-)

13

X284 18DG/TN (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR TWEETER (-)

13

X284 20DG/TN (EXPORT EARLY
BUILD)

AMPLIFIED LEFT REAR TWEETER (-)

14

X282 18GY/TN (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (-)

14

X282 20GY/TN (EXPORT EARLY
BUILD)

AMPLIFIED RIGHT REAR TWEETER (-)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

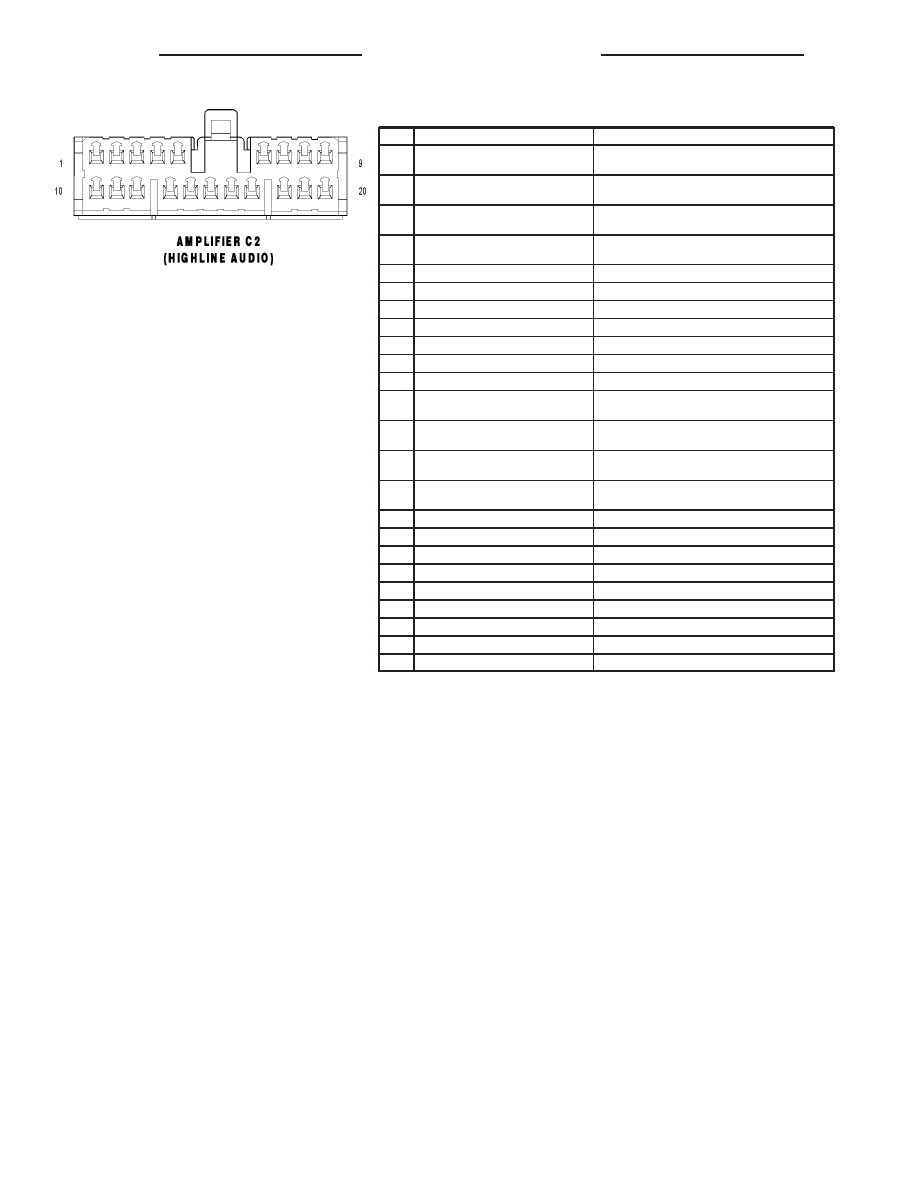

AMPLIFIER C2 (HIGHLINE AUDIO) - 20 WAY

CAV

CIRCUIT

FUNCTION

1

X153 18DG/YL (EXCEPT EXPORT
EARLY BUILD)

LEFT INSTRUMENT PANEL SPEAKER (+)

1

X153 20DG/YL (EXPORT EARLY
BUILD)

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X154 18GY/YL (EXCEPT EXPORT
EARLY BUILD)

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X154 20GY/YL (EXPORT EARLY
BUILD)

RIGHT INSTRUMENT PANEL SPEAKER (+)

3

-

-

4

A116 16YL/RD

FUSED B(+)

5

-

-

6

D25 20WT/VT

PCI BUS

7

X51 20DG/DB

LEFT REAR SPEAKER (+)

8

X52 20GY/DB

RIGHT REAR SPEAKER (+)

9

Z513 16BK

GROUND

10

X155 18DG/LB (EXCEPT EXPORT
EARLY BUILD)

LEFT INSTRUMENT PANEL SPEAKER (-)

10

X155 20DG/LB (EXPORT EARLY
BUILD)

LEFT INSTRUMENT PANEL SPEAKER (-)

11

X156 18GY/LB (EXCEPT EXPORT
EARLY BUILD)

RIGHT INSTRUMENT PANEL SPEAKER (-)

11

X156 20GY/LB (EXPORT EARLY
BUILD)

RIGHT INSTRUMENT PANEL SPEAKER (-)

12

-

-

13

A116 16YL/RD

FUSED B(+)

14

-

-

15

-

-

16

-

-

17

F306 20DB/PK

FUSED ACCESSORY RELAY OUTPUT

18

X57 20DG/OR

LEFT REAR SPEAKER (-)

19

X58 20GY/OR

RIGHT REAR SPEAKER (-)

20

Z513 16BK

GROUND

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

RS

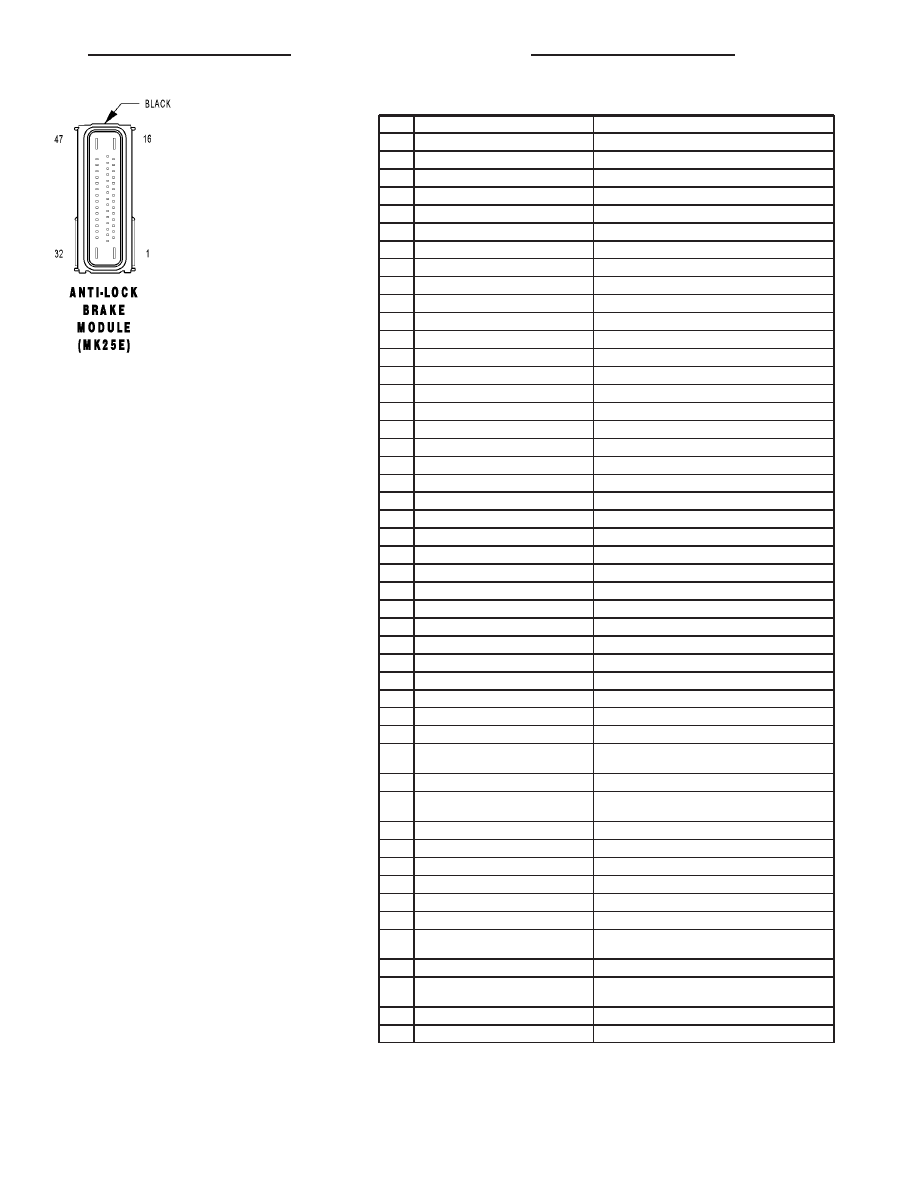

ANTI-LOCK BRAKE MODULE (MK25E) - BLACK 47 WAY

CAV

CIRCUIT

FUNCTION

1

A107 12TN/RD

FUSED B(+) (PUMP)

2

-

-

3

-

-

4

-

-

5

-

-

6

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

6

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

7

-

-

8

F500 18DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

9

-

-

10

-

-

11

D25 18WT/VT

PCI BUS

12

-

-

13

-

-

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

A111 12DG/RD

FUSED B(+) (VALVE)

33

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

35

-

-

36

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

37

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

-

-

39

-

-

40

-

-

41

-

-

42

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

44

-

-

45

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

46

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z107 12BK/DG

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

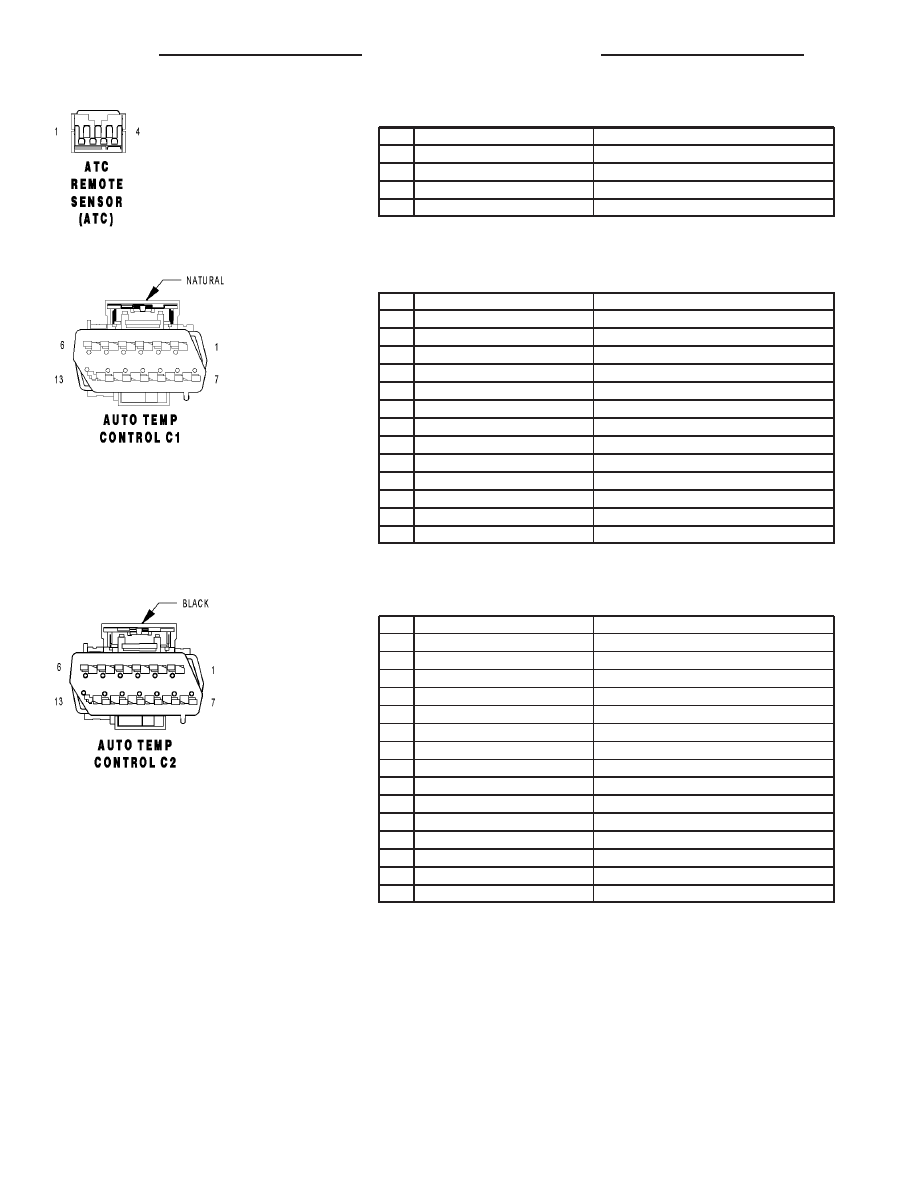

ATC REMOTE SENSOR (ATC) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F600 20LB/PK

PROTECTED IGNITION

2

D40 20WT/LB

KDB NO. 2 CLOCK

3

C905 20BR/LB

SENSOR RETURN

4

D18 20WT/YL

KDB NO. 2 DATA

AUTO TEMP CONTROL C1 - NATURAL 13 WAY

CAV

CIRCUIT

FUNCTION

1

C161 22LB/WT

DRIVER BLEND DOOR DRIVER (B)

2

C61 22DB/LG

DRIVER BLEND DOOR DRIVER (A)

3

C133 22DB/WT

PASSENGER BLEND DOOR DRIVER (B)

4

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

5

C132 22DB/YL

RECIRCULATION DOOR DRIVER (B)

6

C32 22DB/TN

RECIRCULATION DOOR DRIVER (A)

7

C135 22DB/GY

MODE DOOR DRIVER (B)

8

C35 22LB/LG

MODE DOOR DRIVER (A)

9

C53 22LB

REAR MODE DOOR DRIVER (A)

10

C154 22LB/OR

REAR MODE DOOR DRIVER (B)

11

C54 22LB/YL

REAR BLEND DOOR DRIVER (A)

12

C169 22DB/OR

REAR BLEND DOOR DRIVER (B)

13

-

-

AUTO TEMP CONTROL C2 - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

C21 22LB (LHD)

EVAPORATOR TEMPERATURE SENSOR SIGNAL

1

C21 20LB (RHD)

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

3

E12 20OR/GY

PANEL LAMPS DRIVER

4

A114 18GY/RD

FUSED B(+) (I.O.D.)

5

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

6

D25 20WT/VT

PCI BUS

7

C56 22DB/VT (LHD)

BLOWER MOTOR CONTROL

7

C56 22DB/LB (RHD)

BLOWER MOTOR CONTROL

8

C59 22DB/LB

REAR BLOWER MOTOR CONTROL

9

D22 20WT/TN (3 ZONE)

KDB CLOCK

10

D17 22WT/DG

KDB DATA

11

Z24 18BK/OR

GROUND

12

-

-

13

-

-

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

RS
