Component

Page

Rear A/C-Heater Unit (3 Zone MTC) . . . 8W-80-133
Rear Auto Temp Control Switch (3 Zone

ATC) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-133

Rear Blower Front Control Switch (3 Zone

MTC) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-133

Rear Blower Motor Power Module C1 (3 Zone

ATC) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-134

Rear Blower Motor Power Module C2 (3 Zone

ATC) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-134

Rear Blower Rear Control Switch C1 (3 Zone

MTC) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-134

Rear Blower Rear Control Switch C2 (3 Zone

MTC) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-134

Rear Dome Lamp (Except Luxury) . . . . . 8W-80-135
Rear Intrusion Sensor (United

Kingdom) . . . . . . . . . . . . . . . . . . . . . . 8W-80-135

Rear Mode Motor (3 Zone ATC) . . . . . . . 8W-80-135
Rear Power Outlet . . . . . . . . . . . . . . . . . 8W-80-135
Rear Temperature Motor (3 Zone ATC) . . 8W-80-136
Rear View Mirror C1 (Luxury) . . . . . . . . 8W-80-136
Rear View Mirror C2 (Hands Free) . . . . . 8W-80-136
Rear Wiper Motor . . . . . . . . . . . . . . . . . . 8W-80-137
Recirculation Door Actuator . . . . . . . . . . 8W-80-137
Right B-Pillar Switch (Power Sliding

Door) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-137

Right Cinch/Release Motor (Power Sliding

Door) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-137

Right Curtain Airbag Squib . . . . . . . . . . 8W-80-138
Right Cylinder Lock Switch (Export) . . . 8W-80-138
Right Door Speaker . . . . . . . . . . . . . . . . 8W-80-138
Right Fog Lamp . . . . . . . . . . . . . . . . . . . 8W-80-138
Right Front Door Ajar Switch (Base) . . . 8W-80-139
Right Front Door Lock Motor/Ajar Switch (Except

Base) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-139

Right Front Impact Sensor . . . . . . . . . . . 8W-80-139
Right Front Park/Turn Signal Lamp . . . . 8W-80-139
Right Front Wheel Speed Sensor . . . . . . 8W-80-140
Right Full Open Switch (Power Sliding

Door) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-140

Right Headlamp (Caravan/Voyager Except

Export) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-140

Right Headlamp (Town And Country) . . . 8W-80-140
Right Headlamp Leveling Motor

(Export) . . . . . . . . . . . . . . . . . . . . . . . 8W-80-141

Right High Beam Lamp (Export) . . . . . . 8W-80-141
Right Instrument Panel Speaker . . . . . . 8W-80-141
Right Liftgate Flood Lamp . . . . . . . . . . . 8W-80-141
Right Low Beam Lamp (Export) . . . . . . . 8W-80-142
Right Mid Reading Lamp (Premium/

Luxury) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-142

Right Park Lamp (Export) . . . . . . . . . . . 8W-80-142
Right Power Mirror . . . . . . . . . . . . . . . . 8W-80-142
Right Rear Lamp Assembly . . . . . . . . . . 8W-80-143
Right Rear Pillar Speaker (Highline

Audio) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-143

Component

Page

Right Rear Reading Lamp (Luxury) . . . . 8W-80-143
Right Rear Speaker . . . . . . . . . . . . . . . . 8W-80-143
Right Rear Vent Motor . . . . . . . . . . . . . . 8W-80-144
Right Rear Wheel Speed Sensor . . . . . . . 8W-80-144
Right Remote Radio Switch . . . . . . . . . . 8W-80-144
Right Repeater Lamp (Export) . . . . . . . . 8W-80-144
Right Side Impact Sensor 1 (Except Export Early

Build) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-144

Right Side Impact Sensor 1 (Export Early

Build) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-145

Right Side Impact Sensor 2 . . . . . . . . . . 8W-80-145
Right Side Impact Sensor 3 (Except Export Late

Build) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-145

Right Side Impact Sensor 3 (Export Late

Build) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-145

Right Sliding Door Control Module C1 (Power

Sliding Door) . . . . . . . . . . . . . . . . . . . 8W-80-146

Right Sliding Door Control Module C2 (Power

Sliding Door) . . . . . . . . . . . . . . . . . . . 8W-80-146

Right Sliding Door Latch Sensing Switch (Power

Sliding Door) . . . . . . . . . . . . . . . . . . . 8W-80-146

Right Sliding Door Lock Motor (Power Sliding

Door) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-147

Right Sliding Door Lock Motor/Ajar Switch (Manual

Sliding Door) . . . . . . . . . . . . . . . . . . . 8W-80-147

Right Sliding Door Motor (Power Sliding

Door) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-147

Right Speed Control Switch . . . . . . . . . . 8W-80-147
Right Turn Signal Lamp (Export) . . . . . . 8W-80-148
Right Visor/Vanity Lamp (Except Base/

Export) . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-148

Sentry Key Remote Entry Module

(SKREEM) . . . . . . . . . . . . . . . . . . . . . 8W-80-148

Siren (United Kingdom) . . . . . . . . . . . . . 8W-80-148
Speed Control Servo (Gas) . . . . . . . . . . . 8W-80-149
Sunroof Module (Except Export) . . . . . . . 8W-80-149
Sunroof Switch (Except Export) . . . . . . . 8W-80-149
Thatcham Alarm Module (United

Kingdom) . . . . . . . . . . . . . . . . . . . . . . 8W-80-150

Throttle Position Sensor (Gas) . . . . . . . . 8W-80-150
Traction Control Switch . . . . . . . . . . . . . 8W-80-150
Trailer Tow Connector (Except Export) . . 8W-80-150
Transmission Control Module (Diesel) . . 8W-80-151
Transmission Control Relay (Diesel) . . . . 8W-80-152
Transmission Range Sensor . . . . . . . . . . 8W-80-152
Transmission Solenoid/Pressure Switch

Assembly . . . . . . . . . . . . . . . . . . . . . . 8W-80-152

Vehicle Speed Sensor (MTX) . . . . . . . . . . 8W-80-153
Washer Fluid Level Switch . . . . . . . . . . . 8W-80-153
Washer Pump Motor . . . . . . . . . . . . . . . . 8W-80-153
Water In Fuel Sensor (Diesel) . . . . . . . . . 8W-80-153
Wiper Module . . . . . . . . . . . . . . . . . . . . . 8W-80-153

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

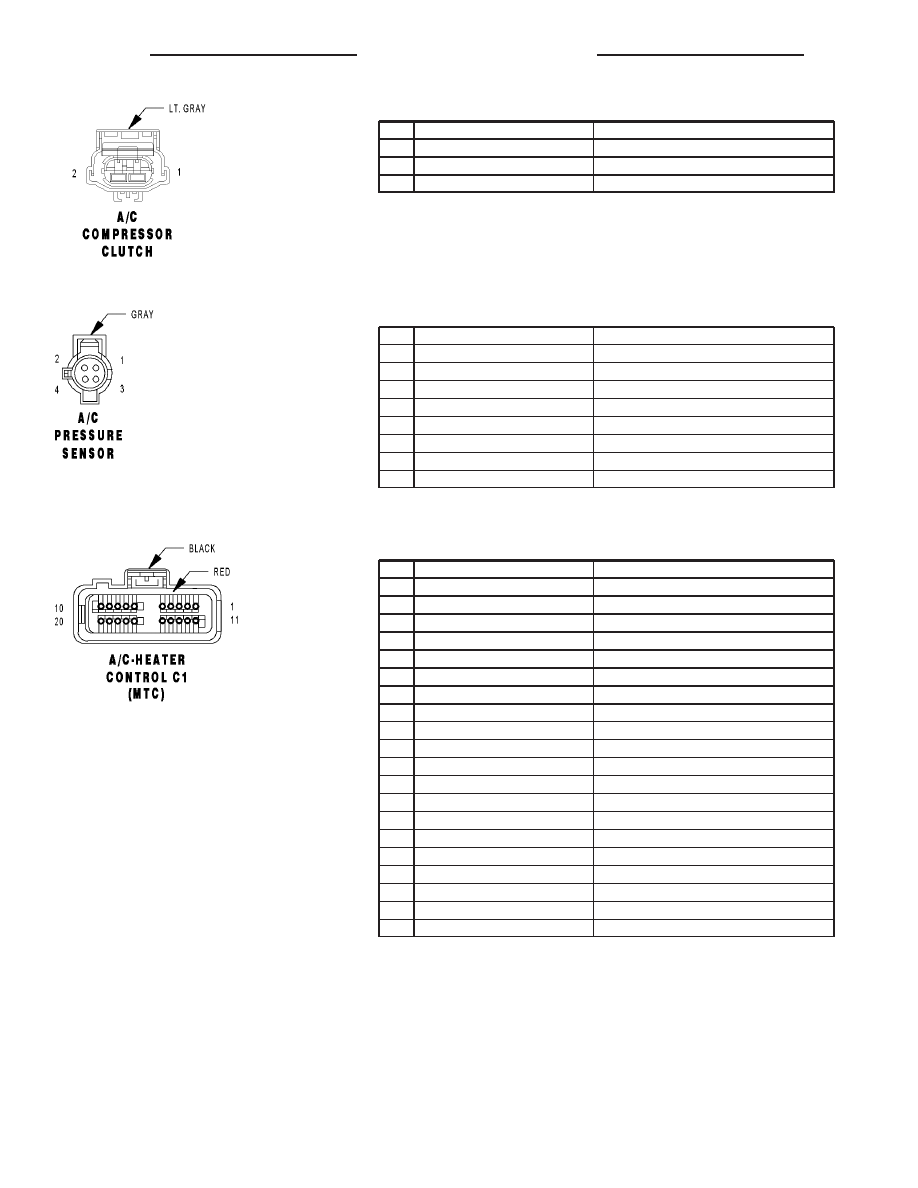

A/C COMPRESSOR CLUTCH - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/YL (DIESEL)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

1

C3 20DB/YL (GAS)

A/C CLUTCH RELAY OUTPUT

2

Z153 18BK/GY

GROUND

A/C PRESSURE SENSOR - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

C918 20BK/LB (DIESEL)

A/C PRESSURE SENSOR GROUND

1

K900 18DB/DG (GAS)

SENSOR GROUND

2

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

2

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

2

F851 20LB/PK (DIESEL)

SENSOR REFERENCE VOLTAGE B

3

C18 20LB/BR (DIESEL)

A/C PRESSURE SENSOR SIGNAL

3

C18 18LB/BR (GAS)

A/C PRESSURE SIGNAL

4

-

-

A/C-HEATER CONTROL C1 (MTC) - BLACK/RED 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z24 18BK/OR

GROUND

2

C121 20DB/DG

SENSOR GROUND

3

C22 20LB/WT (3 ZONE)

REAR TEMPERATURE FEEDBACK SIGNAL

4

-

-

5

F850 20LB/PK (3 ZONE)

5 VOLT SUPPLY

6

-

-

7

C32 22DB/TN

RECIRCULATION DOOR DRIVER (A)

8

C54 22LB/YL (3 ZONE)

REAR BLEND DOOR DRIVER

9

C34 22DB/LB

COMMON DOOR DRIVER (B)

10

D25 20WT/VT

PCI BUS

11

-

-

12

C121 20DB/DG (3 ZONE)

REAR TEMPERATURE RETURN

13

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

14

E12 20OR/GY

PANEL LAMPS DRIVER

15

C21 22LB

EVAPORATOR TEMPERATURE SENSOR SIGNAL

16

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

17

C61 22DB/LG

DRIVER BLEND DOOR DRIVER (A)

18

C35 22LB/LG

MODE DOOR DRIVER (A)

19

C53 22LB (3 ZONE)

REAR MODE DOOR DRIVER

20

C154 20LB/OR (3 ZONE)

REAR COMMON DOOR DRIVER

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

RS

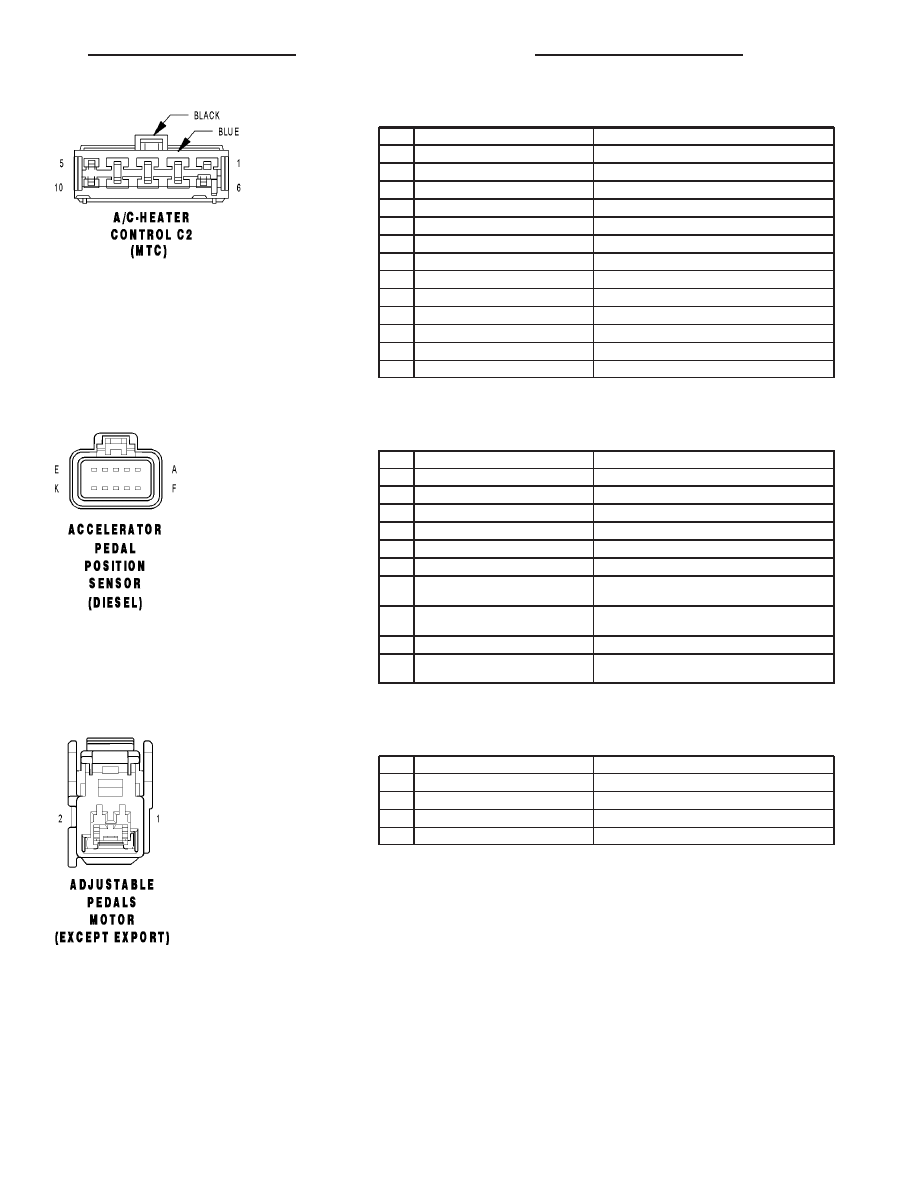

A/C-HEATER CONTROL C2 (MTC) - BLACK/BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C73 14DB/VT (EXCEPT EXPORT)

BLOWER MOTOR M2 DRIVER

3

C74 12DB/WT (EXPORT)

BLOWER MOTOR M3 DRIVER

4

Z134 12BK/LG

GROUND

5

C71 16DB/BR (EXPORT)

BLOWER MOTOR LOW DRIVER

6

-

-

7

-

-

8

-

-

9

C72 16DB/OR (EXCEPT EXPORT)

BLOWER MOTOR M1 DRIVER

9

C73 14DB/VT (EXPORT)

BLOWER MOTOR M2 DRIVER

10

C71 16DB/BR (EXCEPT EXPORT)

BLOWER MOTOR LOW DRIVER

10

C72 16DB/OR (EXPORT)

BLOWER MOTOR M1 DRIVER

ACCELERATOR PEDAL POSITION SENSOR (DIESEL) - 10 WAY

CAV

CIRCUIT

FUNCTION

A

-

-

B

-

-

C

-

-

D

K4 20BK/LB

SENSOR GROUND

E

K151 20WT

LOW IDLE POSITION SWITCH SENSE

F

-

-

G

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 1

H

K23 20BR/WT

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 2

J

K900 20DB/DG

SENSOR GROUND

K

F852 20VT/PK

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT
SUPPLY

ADJUSTABLE PEDALS MOTOR (EXCEPT EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q103 18OR/LG (EXCEPT MEMORY)

ADJUSTABLE PEDALS MOTOR FORWARD

1

P205 14LG/DB (MEMORY)

ADJUSTABLE PEDALS MOTOR FORWARD

2

Q102 18OR/LB (EXCEPT MEMORY)

ADJUSTABLE PEDALS MOTOR REARWARD

2

P206 14LG/TN (MEMORY)

ADJUSTABLE PEDALS MOTOR REARWARD

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7

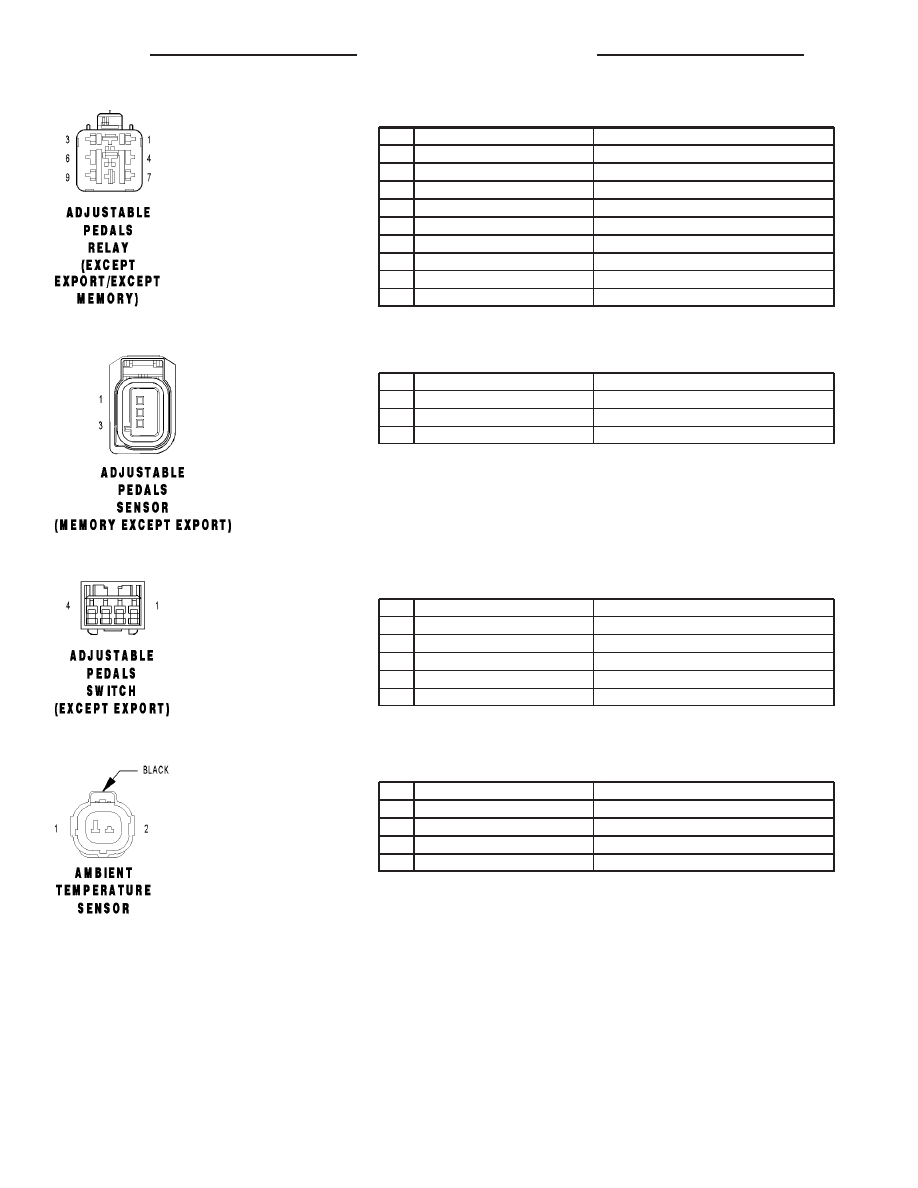

ADJUSTABLE PEDALS RELAY (EXCEPT EXPORT/EXCEPT MEMORY) - 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

A108 18LG/RD

FUSED B(+)

5

A128 18RD/OR

ADJUSTABLE PEDALS RELAY OUTPUT

6

P201 20LG/DB

ADJUSTABLE PEDALS RELAY CONTROL

7

-

-

8

A108 18LG/RD

FUSED B(+)

9

-

-

ADJUSTABLE PEDALS SENSOR (MEMORY EXCEPT EXPORT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

G11 20VT/TN

ADJUSTABLE PEDALS SENSOR FEED

2

G12 22VT/BR

ADJUSTABLE PEDALS SENSOR SIGNAL

3

G912 20VT/WT

ADJUSTABLE PEDALS SENSOR RETURN

ADJUSTABLE PEDALS SWITCH (EXCEPT EXPORT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A128 18RD/OR (EXCEPT MEMORY)

ADJUSTABLE PEDALS RELAY OUTPUT

1

A114 18GY/RD (MEMORY)

FUSED B(+) (I.O.D.)

2

Z146 18BK/YL

GROUND

3

Q102 18OR/LB

ADJUSTABLE PEDALS SWITCH REARWARD

4

Q103 18OR/LG

ADJUSTABLE PEDALS SWITCH FORWARD

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 18VT/LG (DIESEL)

AMBIENT TEMPERATURE SENSOR SIGNAL

1

G31 18VT/LG (GAS)

AAT SIGNAL

2

G931 18VT/BR (DIESEL)

AMBIENT TEMPERATURE SENSOR RETURN

2

K900 18DB/DG (GAS)

SENSOR GROUND

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

RS
