Chrysler RG Voyager. Manual - part 440





9.0

CONNECTOR PINOUTS

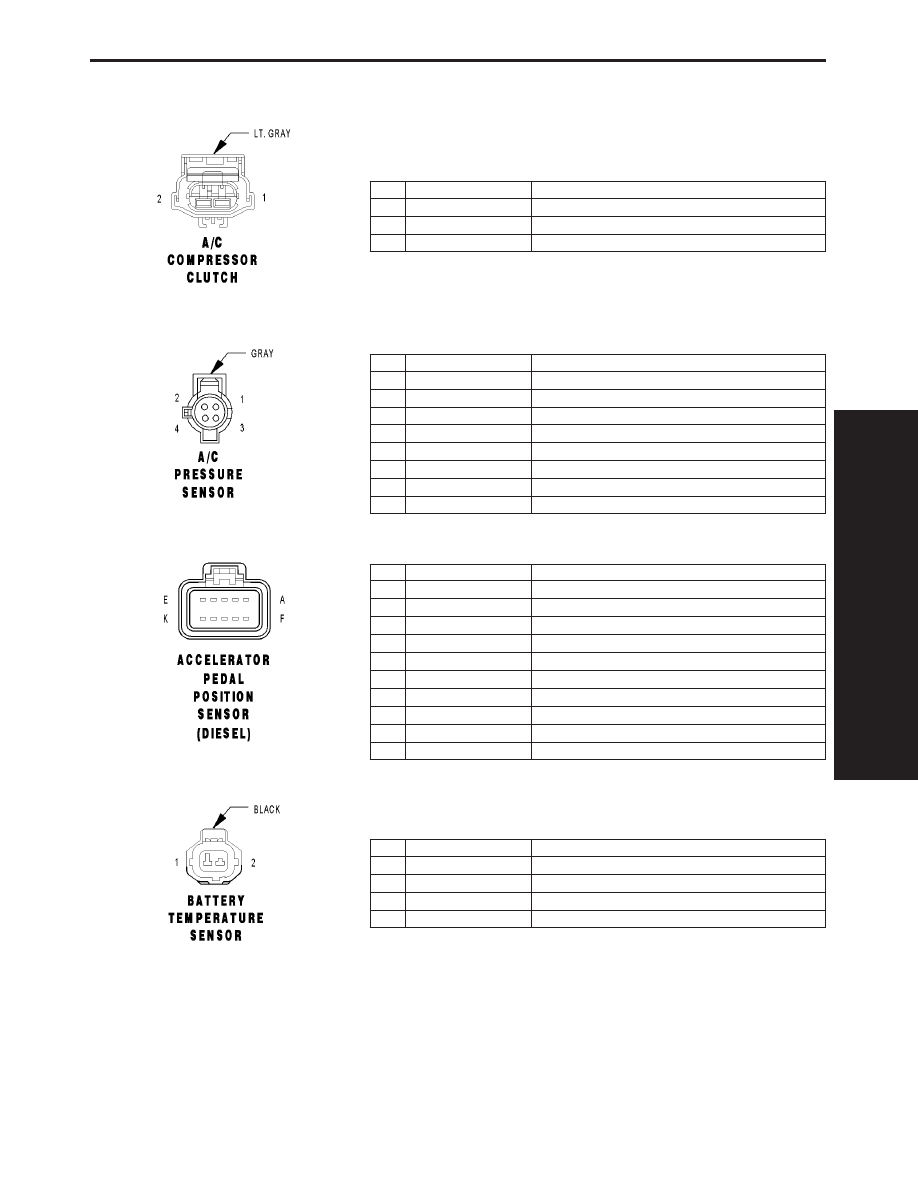

A/C COMPRESSOR CLUTCH - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/YL (DIESEL)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

1

C3 20DB/YL (GAS)

A/C CLUTCH RELAY OUTPUT

2

Z153 18BK/GY

GROUND

A/C PRESSURE SENSOR - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

C918 20BK/LB (DIESEL)

A/C PRESSURE SENSOR GROUND

1

K900 18DB/DG (GAS)

SENSOR GROUND

2

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

2

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

2

F851 20LB/PK (DIESEL)

SENSOR REFERENCE VOLTAGE B

3

C18 20LB/BR (DIESEL)

A/C PRESSURE SENSOR SIGNAL

3

C18 18LB/BR (GAS)

A/C PRESSURE SIGNAL

4

-

-

ACCELERATOR PEDAL POSITION SENSOR (DIESEL) - 10 WAY

CAV

CIRCUIT

FUNCTION

A

-

-

B

-

-

C

-

-

D

K4 20BK/LB

SENSOR GROUND

E

K151 20WT

LOW IDLE POSITION SWITCH SENSE

F

-

-

G

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL NO. 1

H

K23 20BR/WT

ACCELERATOR PEDAL POSITION SENSOR SIGNAL NO. 2

J

K900 20DB/DG

SENSOR GROUND

K

F852 20VT/PK

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT SUPPLY

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 20BR/TN (DIESEL)

BATTERY TEMPERATURE SENSOR SIGNAL

1

K91 18DB/YL (GAS)

BATTERY TEMP SIGNAL

2

K900 20DB/DG (DIESEL)

SENSOR GROUND

2

K900 18DB/DG (GAS)

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

263

CONNECTOR PINOUTS

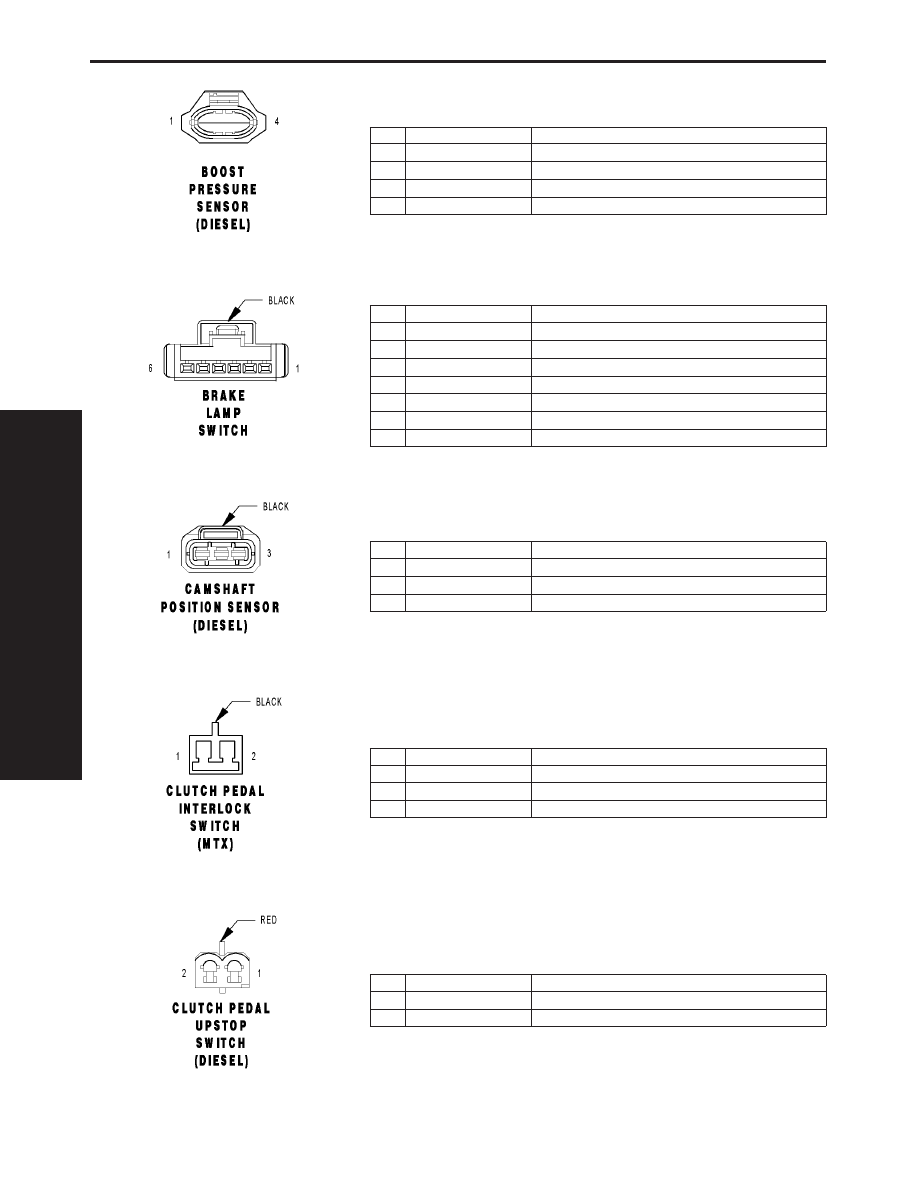

BOOST PRESSURE SENSOR (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K121 20DB

BOOST PRESSURE SENSOR GROUND

2

K21 20DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

3

F851 20LB/PK

SENSOR REFERENCE VOLTAGE B

4

K37 20DB/YL

BOOST PRESSURE SENSOR SIGNAL

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

2

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

3

V30 20VT/WT (GAS)

S/C BRAKE SWITCH OUTPUT

4

V32 20VT/YL (GAS)

SPEED CONTROL SUPPLY

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

CAMSHAFT POSITION SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K944 20BK/GY

CAMSHAFT POSITION SENSOR GROUND

2

K44 20DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

K342 16BR/WT

ECM/PCM RELAY OUTPUT

CLUTCH PEDAL INTERLOCK SWITCH (MTX) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T141 20YL/OR

FUSED IGNITION SWITCH OUTPUT (START)

2

T751 20YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

2

Z429 20BK/OR (GAS)

GROUND

CLUTCH PEDAL UPSTOP SWITCH (DIESEL) - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

K119 20DB/LG

CLUTCH PEDAL UPSTOP SWITCH SENSE

2

Z150 20BK/LG

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

264

CONNECTOR PINOUTS

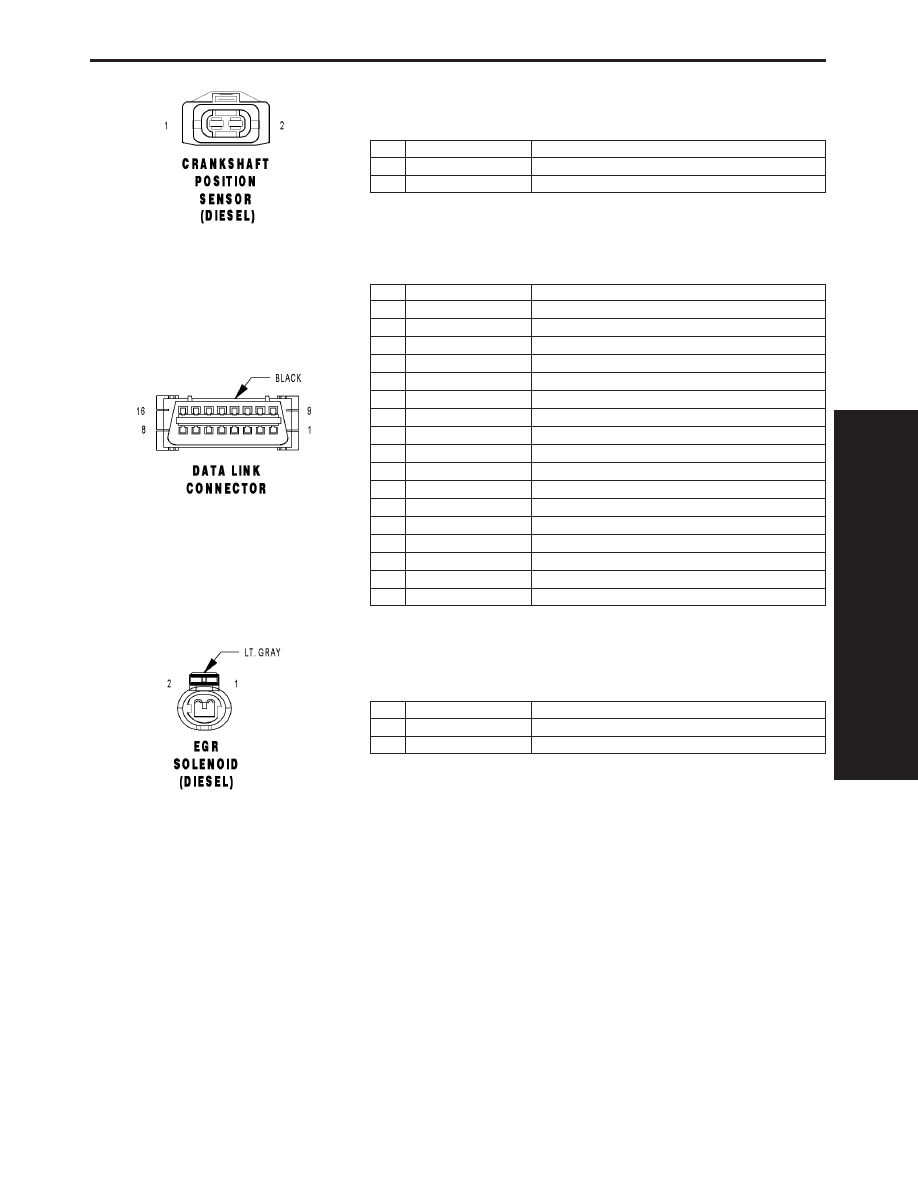

CRANKSHAFT POSITION SENSOR (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K3 20BR/OR

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 20BK/LG

GROUND

5

Z111 20BK/WT

GROUND

6

-

-

7

D21 20WT/DG (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20WT/DG (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20DG/YL (EATX)

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

EGR SOLENOID (DIESEL) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K35 20GY/YL

EGR SOLENOID CONTROL

2

K342 16BR/WT

ECM/PCM RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

265

CONNECTOR PINOUTS

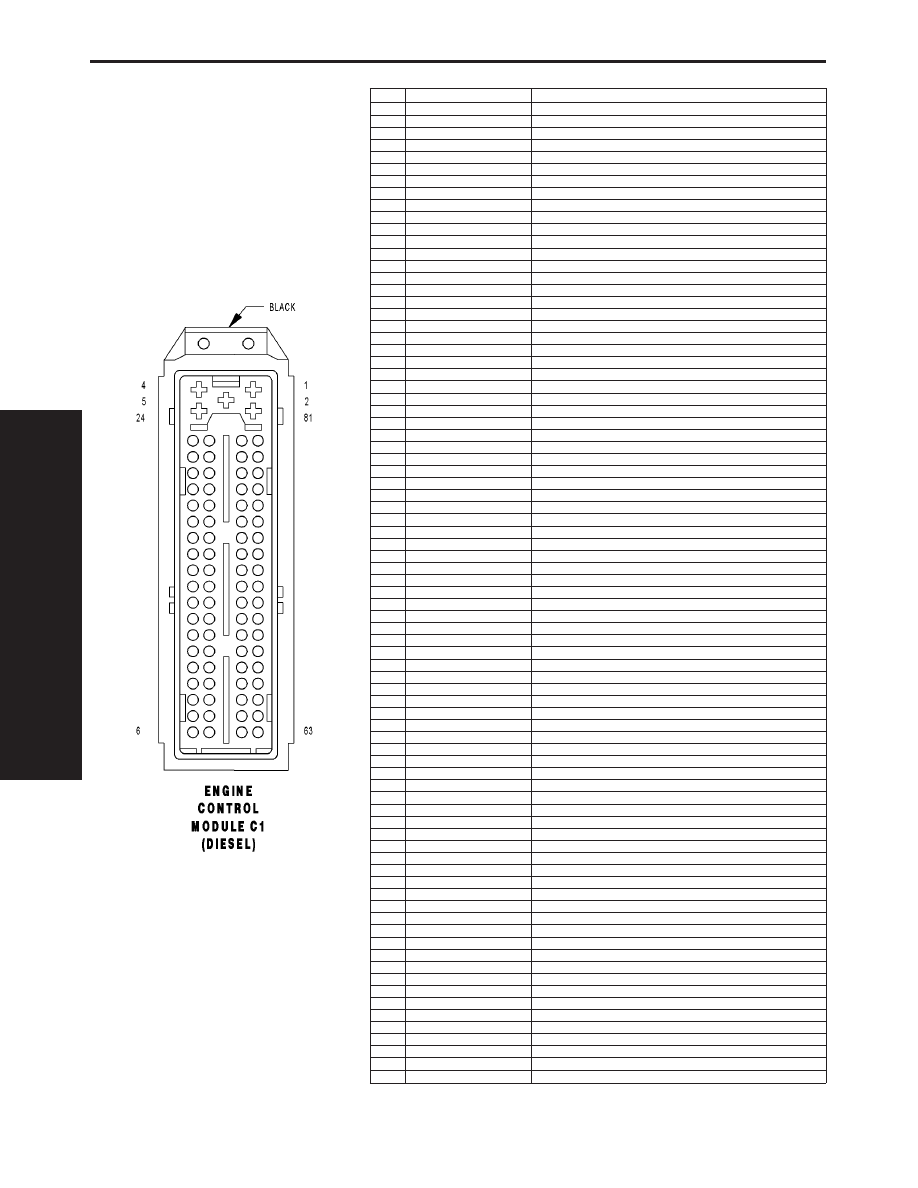

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 81 WAY

CAV

CIRCUIT

FUNCTION

1

Z130 14BK/BR

GROUND

2

Z131 14BK/DG

GROUND

3

K20 14BR/GY

GENERATOR FIELD CONTROL

4

K342 14BR/WT

ECM/PCM RELAY OUTPUT

5

K342 14BR/WT

ECM/PCM RELAY OUTPUT

6

-

-

7

D25 20WT/VT

PCI BUS

8

K944 20BK/GY

CAMSHAFT POSITION SENSOR SHIELD GROUND

9

K44 20DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

10

-

-

11

K37 20DB/YL

BOOST PRESSURE SENSOR SIGNAL

12

K55 20DB/OR

MASS AIR FLOW SENSOR SIGNAL

13

K78 20GY

FUEL PRESSURE SENSOR SIGNAL

14

-

-

15

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL NO. 1

16

K80 20DB/TN

FUEL PRESSURE SENSOR GROUND

17

-

-

18

-

-

19

K342 20BR/WT

ECM/PCM RELAY OUTPUT

20

Z138 20BK/OR

GROUND

21

K900 20DB/DG

SENSOR GROUND

22

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

F851 20LB/PK

SENSOR REFERENCE VOLTAGE B

24

K3 20BR/OR

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

G6 20VT/GY

ENGINE OIL PRESSURE SENSOR SIGNAL

31

F853 20LG/PK

WATER IN FUEL SENSOR SIGNAL

32

K25 20BR/TN

BATTERY TEMPERATURE SENSOR SIGNAL

33

-

-

34

K4 20BK/LB

SENSOR GROUND

35

F852 20VT/PK

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT SUPPLY

36

C18 20LB/BR

A/C PRESSURE SENSOR SIGNAL

37

-

-

38

V37 20VT/TN

SPEED CONTROL SWITCH SIGNAL

39

-

-

40

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

41

K21 20DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

42

Z122 18WT

GROUND (DRAIN)

43

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

44

-

-

45

-

-

46

-

-

47

L50 20WT/TN

PRIMARY BRAKE SWITCH SIGNAL

48

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

49

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

50

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

51

-

-

52

K121 20DB

BOOST PRESSURE SENSOR GROUND

53

-

-

54

K957 20BK/OR

MASS AIR FLOW SENSOR GROUND

55

N7 20DB/OR

VEHICLE SPEED SENSOR SIGNAL

56

C918 20BK/LB

A/C PRESSURE SENSOR GROUND

57

T10 20DG/LG (EATX)

TORQUE MANAGEMENT REQUEST SENSE

58

-

-

59

-

-

60

K9 20LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

61

K51 20BR/WT

ECM/PCM RELAY CONTROL

62

-

-

63

D21 20WT/DG

SCI TRANSMIT (ECM)

64

K151 20WT

LOW IDLE POSITION SWITCH SENSE

65

-

-

66

K936 20BR/YL

ENGINE OIL PRESSURE SENSOR GROUND

67

-

-

68

-

-

69

C13 20LB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

70

N210 20DB/DG

LOW SPEED RADIATOR FAN RELAY CONTROL

71

-

-

72

N21 20DB/TN

LIFT PUMP RELAY CONTROL

73

-

-

74

T752 20DG/OR

STARTER MOTOR RELAY CONTROL

75

-

-

76

-

-

77

K152 20DB/WT

GLOW PLUG RELAY CONTROL

78

N122 20DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

79

-

-

80

K87 20BR

FUEL PRESSURE SOLENOID CONTROL

81

K87 20BR

FUEL PRESSURE SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

266

CONNECTOR PINOUTS
