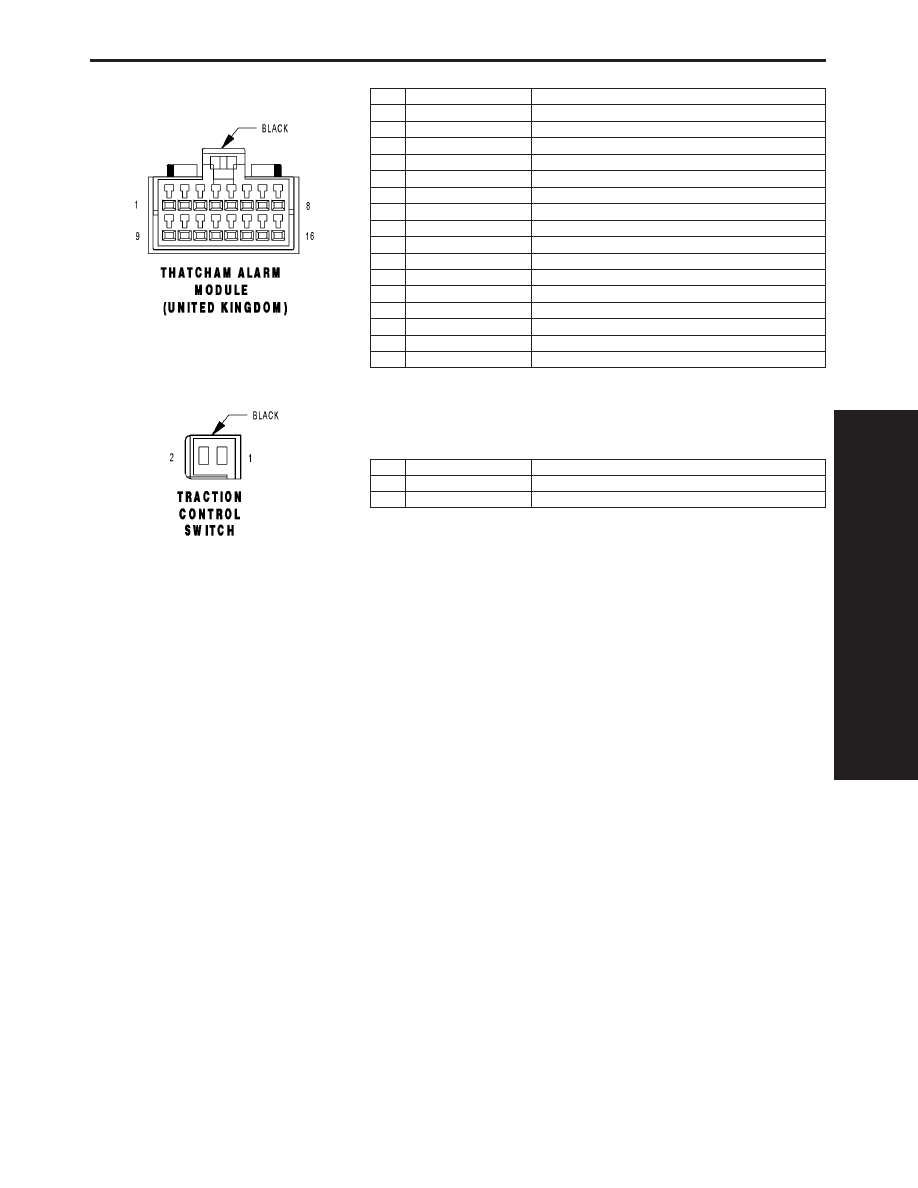

THATCHAM ALARM MODULE (UNITED KINGDOM) - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

A645 20RD/VT

REAR INTRUSION SENSOR SIGNAL

2

G460 20DG/VT

FRONT INTRUSION SENSOR SIGNAL

3

G22 20YL

VTSS INDICATOR SUPPLY

4

D23 20WT/BR

FLASH PROGRAM ENABLE

5

-

-

6

D96 20WT/LB

SIREN SIGNAL CONTROL

7

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

Z109 20BK/GY

GROUND

9

G945 20VT/DG

SENSOR GROUND

10

G946 20LG/VT

SENSOR GROUND

11

G922 20GY

VTSS INDICATOR DRIVER

12

-

-

13

D25 20WT/VT

PCI BUS

14

-

-

15

L91 20WT/DB

HAZARD SWITCH SENSE

16

A114 18GY/RD

FUSED B(+) (I.O.D.)

TRACTION CONTROL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

2

Z427 20BK/WT

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1309

CONNECTOR PINOUTS

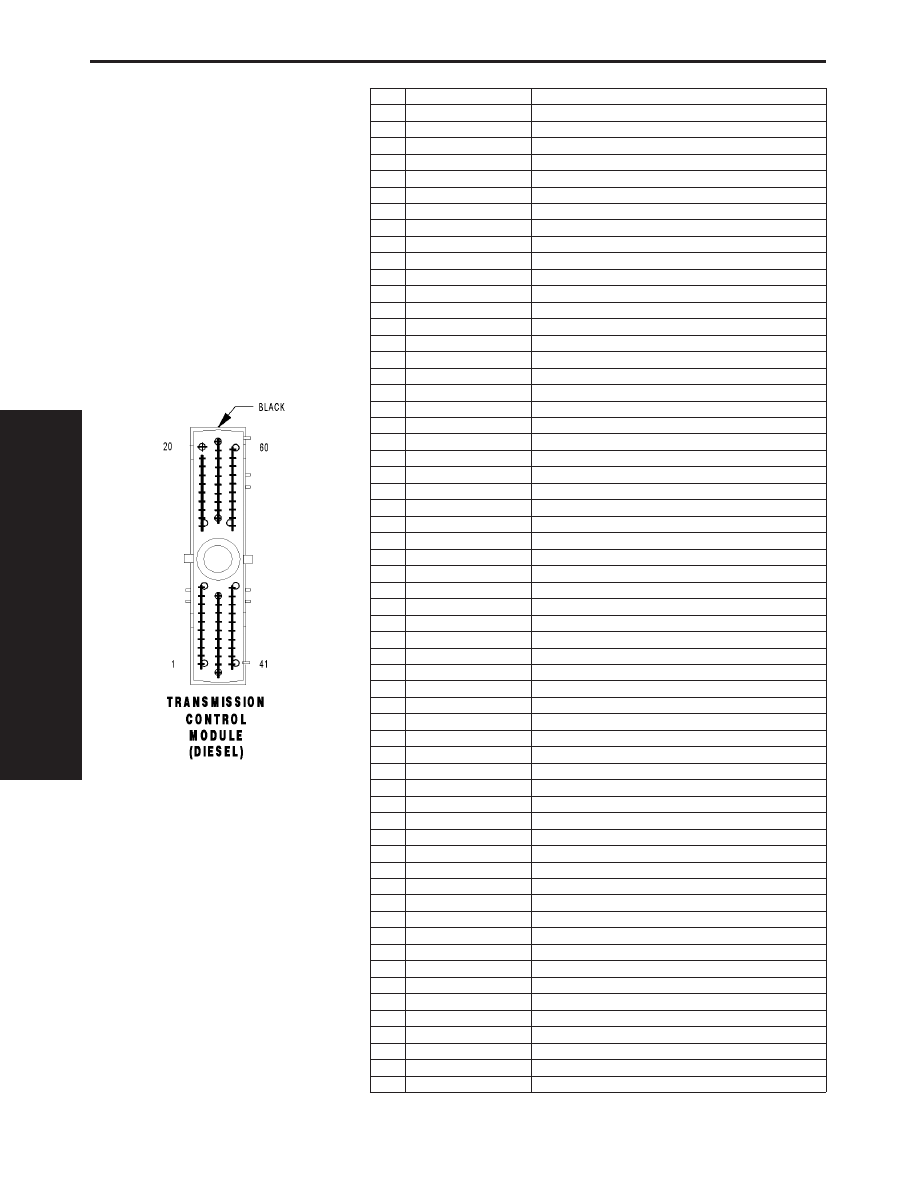

TRANSMISSION CONTROL MODULE (DIESEL) - BLACK 60 WAY

CAV

CIRCUIT

FUNCTION

1

T1 18DG/LB

TRS T1 SENSE

2

-

-

3

T3 18DG/DB

TRS T3 SENSE

4

-

-

5

-

-

6

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

7

D15 20DG/YL

SCI TRANSMIT (TCM)

8

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

9

T9 18DG/TN

OD PRESSURE SWITCH SENSE

10

T10 20DG/LG

TORQUE MANAGEMENT REQUEST SENSE

11

F1 18PK/WT

FCM OUTPUT (UNLOCK-RUN-START)

12

K23 20BR/OR

ACCELERATOR PEDAL POSITION SENSOR SIGNAL NO. 2

13

T13 18DG/VT

SPEED SENSOR GROUND

14

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

15

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

16

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

17

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

18

-

-

19

T19 18YL/DB

2-4 SOLENOID CONTROL

20

T20 18DG/WT

L/R SOLENOID CONTROL

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

-

-

41

T41 18DG/GY

TRS T41 SENSE

42

T42 18DG/YL

TRS T42 SENSE

43

D25 18WT/VT

PCI BUS

44

-

-

45

-

-

46

D123 20WT/OR

FLASH PROGRAM ENABLE

47

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

48

-

-

49

-

-

50

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

51

K900 20DB/DG

SENSOR GROUND

52

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

53

Z132 16BK/YL

GROUND

54

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

55

-

-

56

A104 18YL/RD

FUSED B(+)

57

Z133 16BK/LG

GROUND

58

N7 20DB/OR

VEHICLE SPEED SENSOR SIGNAL

59

T59 18YL/LB

UD SOLENOID CONTROL

60

T60 18YL/GY

OD SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1310

CONNECTOR PINOUTS

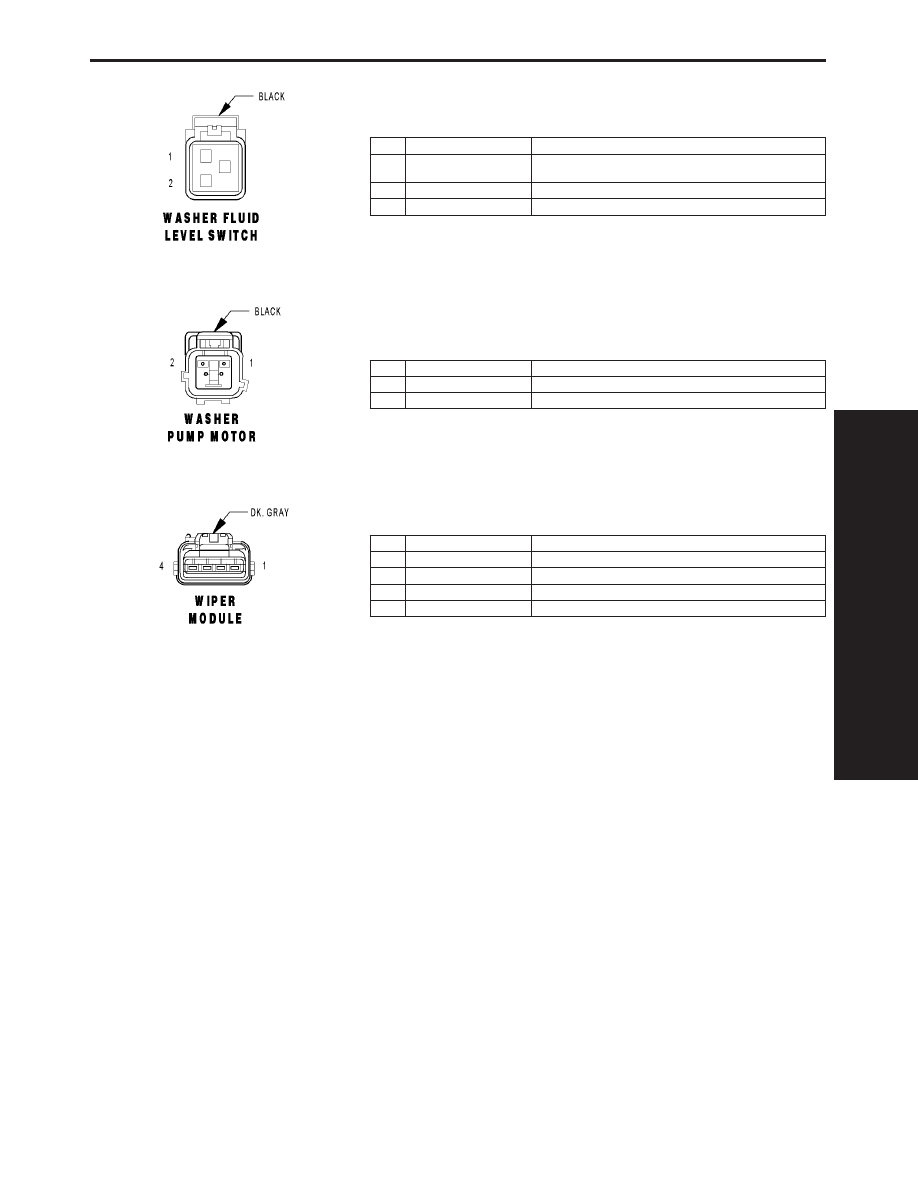

WASHER FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z401 18BK/LB (EXCEPT
EXPORT)

GROUND

1

Z401 20BK/LB (EXPORT)

GROUND

2

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

WASHER PUMP MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

2

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

WIPER MODULE - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

2

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

3

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

4

Z103 14BK/WT

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1311

CONNECTOR PINOUTS
