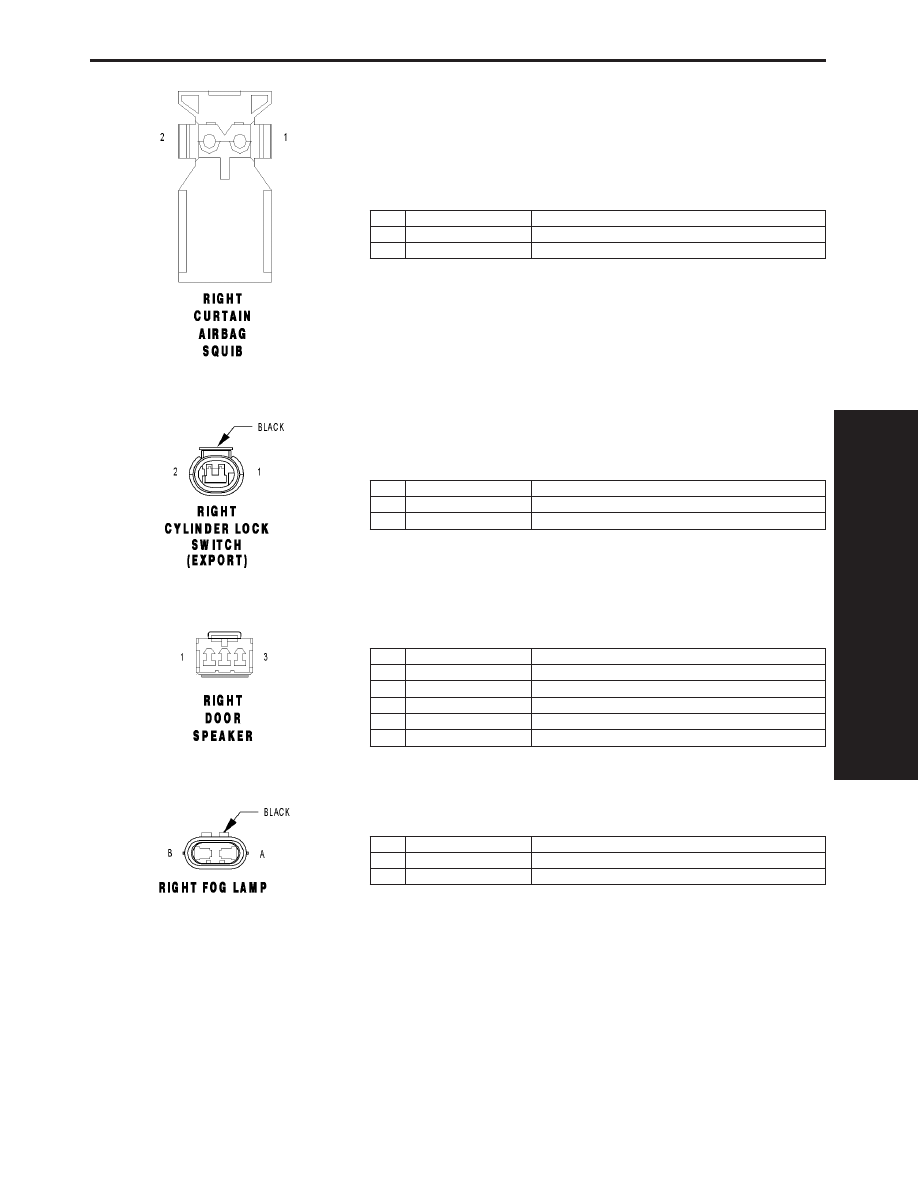

RIGHT CURTAIN AIRBAG SQUIB - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R2 20WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

2

R4 20OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

RIGHT CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z462 20BK/WT

GROUND

2

G162 20VT/WT

RIGHT CYLINDER LOCK SWITCH MUX

RIGHT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X292 18GY/BR (HIGHLINE)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

1

X56 20GY/BR (LOWLINE)

RIGHT FRONT SPEAKER (-)

2

-

-

3

X202 18GY (HIGHLINE)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

3

X54 20GY (LOWLINE)

RIGHT FRONT SPEAKER (+)

RIGHT FOG LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L90 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

B

Z348 18BK/OR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1301

CONNECTOR PINOUTS

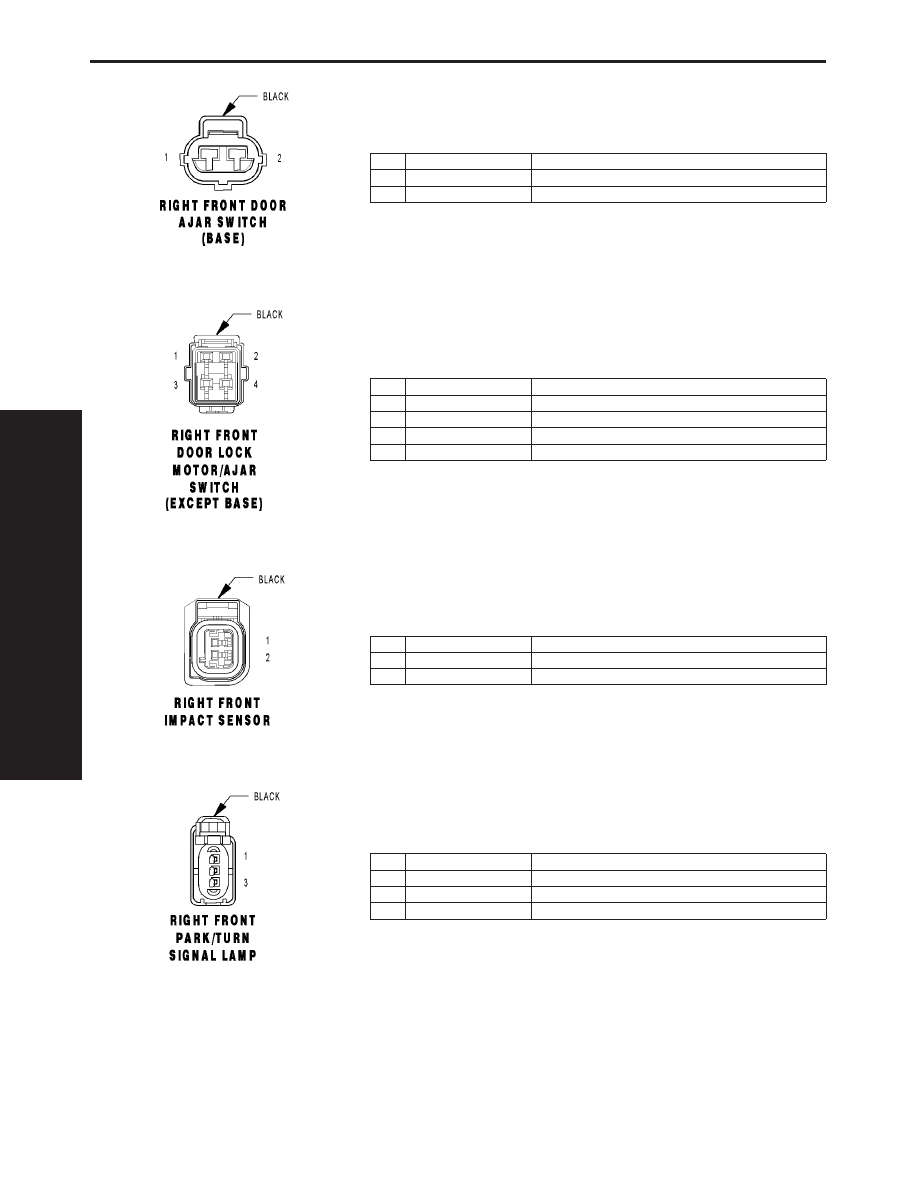

RIGHT FRONT DOOR AJAR SWITCH (BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

RIGHT FRONT DOOR LOCK MOTOR/AJAR SWITCH (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z74 20BK/WT

GROUND

3

P4 20TN/BR

RIGHT FRONT DOOR UNLOCK DRIVER

4

P2 20TN/GY

RIGHT FRONT DOOR LOCK DRIVER

RIGHT FRONT IMPACT SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R82 18WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

2

R80 18VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

RIGHT FRONT PARK/TURN SIGNAL LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

2

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

3

Z378 18BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1302

CONNECTOR PINOUTS

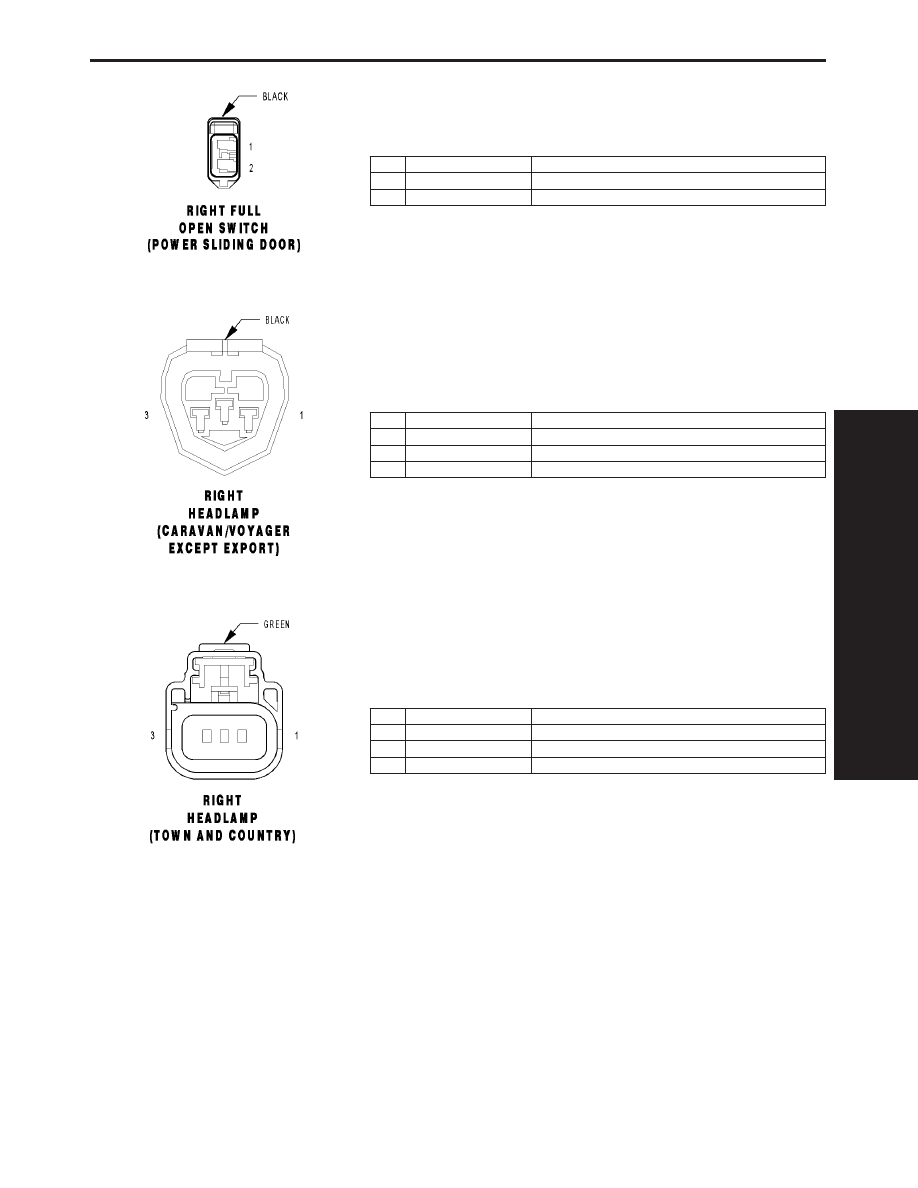

RIGHT FULL OPEN SWITCH (POWER SLIDING DOOR) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q52 20OR

RIGHT FULL OPEN SWITCH SENSE

2

Z76 20BK/YL

GROUND

RIGHT HEADLAMP (CARAVAN/VOYAGER EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L44 16WT/TN

RIGHT LOW BEAM DRIVER

2

Z344 16BK/TN

GROUND

3

L34 16WT/GY

RIGHT HIGH BEAM DRIVER

RIGHT HEADLAMP (TOWN AND COUNTRY) - GREEN 3 WAY

CAV

CIRCUIT

FUNCTION

1

L44 16WT/TN

RIGHT LOW BEAM DRIVER

2

Z344 16BK/TN

GROUND

3

L34 16WT/GY

RIGHT HIGH BEAM DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1303

CONNECTOR PINOUTS

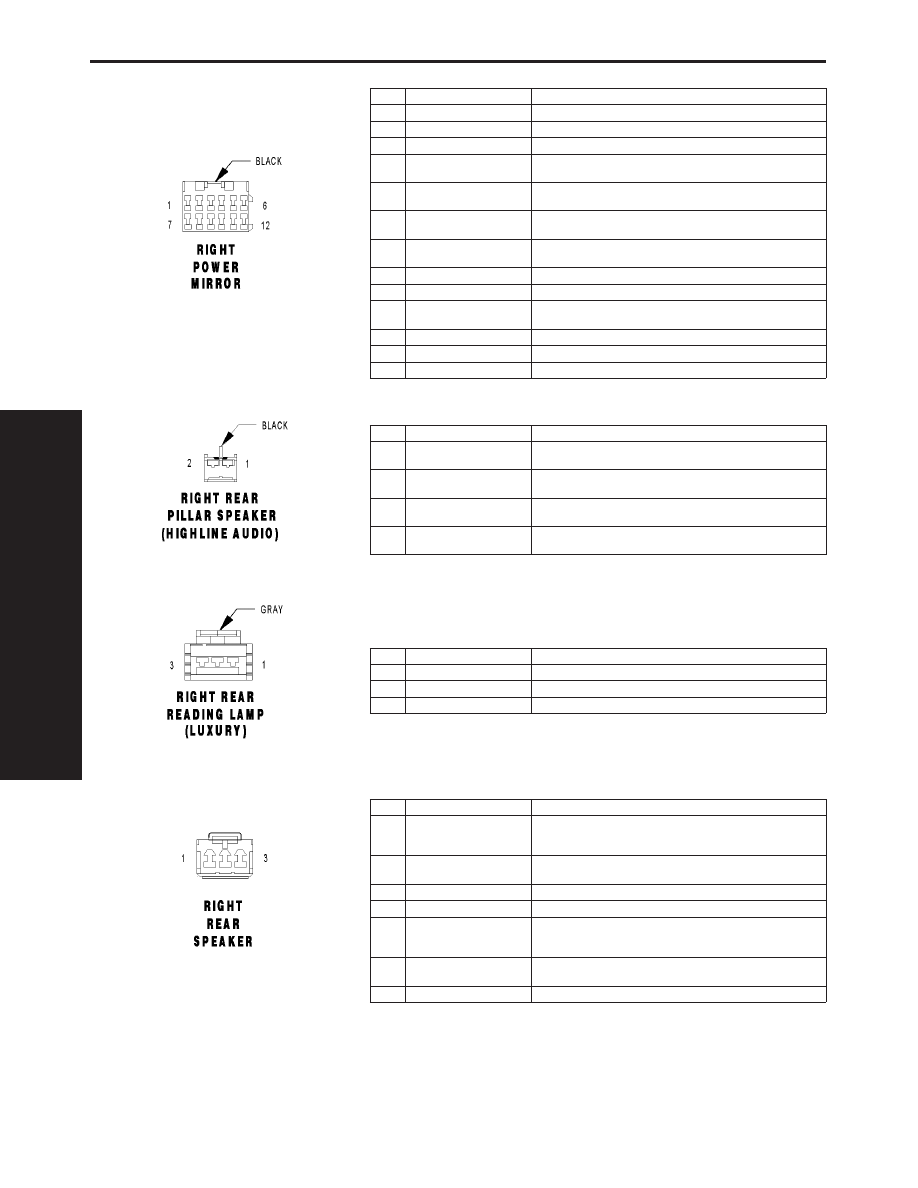

RIGHT POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P174 20TN/LB (EXPORT)

RIGHT FOLDING MIRROR UNFOLD DRIVER

2

-

-

3

-

-

4

P68 20TN/YL (RHD MEM-
ORY)

RIGHT MIRROR HORIZONTAL POSITION SIGNAL

5

P66 20TN/LG (RHD MEM-
ORY)

RIGHT MIRROR SENSOR GROUND

6

P67 20TN/OR (RHD MEM-
ORY)

RIGHT MIRROR VERTICAL POSITION SIGNAL

7

P160 20TN/LG (LHD EX-
PORT)

PASSENGER FOLDING MIRROR RELAY OUTPUT

7

P159 20TN/DG (RHD)

DRIVER FOLDING MIRROR FOLD DRIVER

8

Z216 20BK/DB

GROUND

9

C16 20DB/GY (HEATED
MIRRORS)

FUSED DEFOGGER RELAY OUTPUT

10

P70 20TN/LB

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

11

P72 20TN/GY

RIGHT MIRROR UP DRIVER

12

P74 20TN/DB

RIGHT MIRROR LEFT DRIVER

RIGHT REAR PILLAR SPEAKER (HIGHLINE AUDIO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X212 18GY/DB (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (+)

1

X212 20GY/DB (EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (+)

2

X282 18GY/TN (EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (-)

2

X282 20GY/TN (EXPORT
EARLY BUILD)

AMPLIFIED RIGHT REAR TWEETER (-)

RIGHT REAR READING LAMP (LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB

READING LAMPS DRIVER

RIGHT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X296 18DG/GY (HIGHLINE
EXCEPT EXPORT EARLY
BUILD)

AMPLIFIED RIGHT REAR SPEAKER (-)

1

X296 20DG/GY (HIGHLINE
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (-)

1

X58 20GY/OR (LOWLINE)

RIGHT REAR SPEAKER (-)

2

-

-

3

X206 18GY/DB (HIGHLINE
EXCEPT EXPORT EARLY
BUILD)

AMPLIFIED RIGHT REAR SPEAKER (+)

3

X206 20GY/DB (HIGHLINE
EXPORT EARLY BUILD)

AMPLIFIED RIGHT REAR SPEAKER (+)

3

X52 20GY/DB (LOWLINE)

RIGHT REAR SPEAKER (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1304

CONNECTOR PINOUTS
