Chrysler RG Voyager. Manual - part 326





FRONT WIPER HIGH/LOW RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FRONT WIPER ON/OFF RELAY OUTPUT

85

FCM 34

FRONT WIPER HIGH/LOW RELAY CONTROL

86

INTERNAL

FRONT WIPER ON/OFF RELAY OUTPUT

87

W4 12BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

87A

W3 12BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

FRONT WIPER ON/OFF RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FRONT WIPER ON/OFF RELAY OUTPUT

85

INTERNAL

FUSED B(+)

86

FCM 14

FRONT WIPER ON/OFF RELAY CONTROL

87

INTERNAL

FUSED B(+)

87A

INTERNAL

GROUND

HEADLAMP WASHER RELAY (EXPORT)

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

FCM 32

HEADLAMP WASHER RELAY CONTROL

86

INTERNAL

FUSED B(+)

87

V53 12BR/OR

HEADLAMP WASHER RELAY OUTPUT

87A

-

-

HORN RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

FCM 10

HORN RELAY CONTROL

86

INTERNAL

B(+)

87

X2 18DG/OR

HORN RELAY OUTPUT

87A

-

-

PARK LAMP RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

FCM 13

PARK LAMP RELAY CONTROL

86

INTERNAL

B(+)

87

INTERNAL

PARK LAMP RELAY OUTPUT

87A

-

-

REAR BLOWER MOTOR RELAY (3 ZONE HVAC)

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

FCM 30

REAR BLOWER MOTOR RELAY CONTROL

86

INTERNAL

B(+)

87

C51 12LB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1273

CONNECTOR PINOUTS

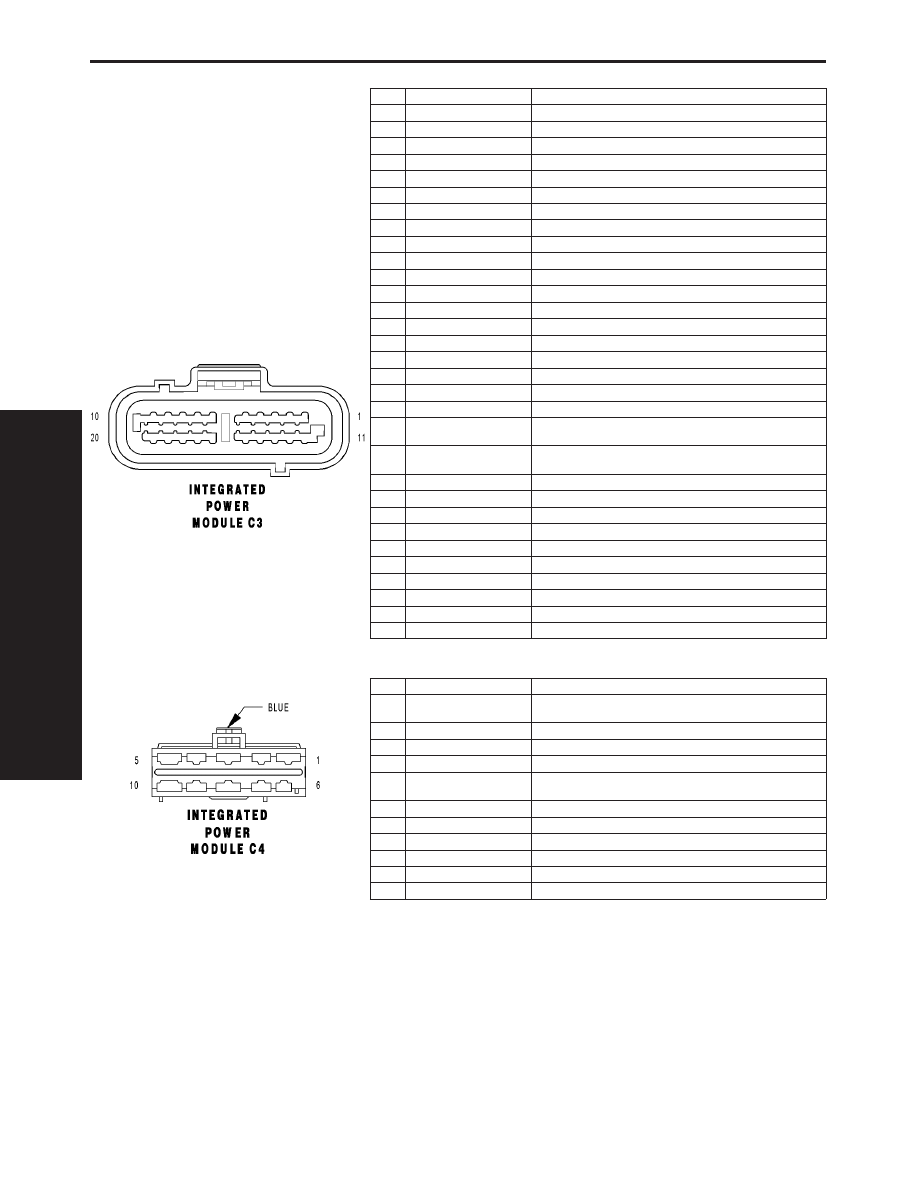

INTEGRATED POWER MODULE C3 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

N21 20DB/TN (DIESEL)

LIFT PUMP RELAY CONTROL

1

Z115 20BK/OR (GAS)

GROUND

2

F1 18PK/WT

FCM OUTPUT (UNLOCK-RUN-START)

3

T751 20YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

3

T751 18YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

4

T2 18DG/WT (MTX)

TRS REVERSE SENSE

5

N2 18DB/YL (DIESEL)

LIFT PUMP RELAY OUTPUT

5

T16 18YL/OR (GAS EATX)

TRANSMISSION CONTROL RELAY OUTPUT

6

F202 20PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

T15 18YL/BR (GAS EATX)

TRANSMISSION CONTROL RELAY CONTROL

7

C3 20DB/YL (DIESEL)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

7

C3 20DB/YL (GAS)

A/C CLUTCH RELAY OUTPUT

8

Z114 18BK/LG (DIESEL)

GROUND

8

K31 18BR (GAS)

FUEL PUMP RELAY CONTROL

9

C13 20LB/OR (DIESEL)

A/C COMPRESSOR CLUTCH RELAY CONTROL

9

C13 18LB/OR (GAS)

A/C CLUTCH RELAY CONTROL

10

A119 16RD/OR (DIESEL)

FUSED B(+)

11

C41 20LB/DG (DIESEL)

CABIN HEATER ASSIST CONTROL

12

-

-

13

D25 20WT/VT (DIESEL
MTX)

PCI BUS

13

D25 18WT/VT (GAS/
DIESEL EATX)

PCI BUS

14

T752 20DG/OR (DIESEL)

STARTER MOTOR RELAY CONTROL

14

T752 18DG/OR (GAS)

STARTER RELAY CONTROL

15

Z116 18BK/VT

GROUND

16

K51 20BR/WT (DIESEL)

ECM/PCM RELAY CONTROL

16

K51 18BR/WT (GAS)

ASD RELAY CONTROL

17

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

K173 18BR/VT (GAS)

RAD FAN RELAY CONTROL

19

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

19

F202 20PK/GY (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

20

A109 18OR/RD (GAS)

FUSED B(+)

INTEGRATED POWER MODULE C4 - BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z127 12BK (ASSY. PLANT
EVAC & FILL)

GROUND

2

T750 12YL/GY

STARTER MOTOR RELAY OUTPUT

3

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

3

K342 16BR/WT (GAS)

ASD RELAY OUTPUT

4

F500 16DG/PK (ASSY.
PLANT EVAC & FILL)

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

D25 18WT/VT (ABS)

PCI BUS

7

A107 12TN/RD (ABS)

FUSED B(+)

8

A111 12DG/RD (ABS)

FUSED B(+)

9

-

-

10

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1274

CONNECTOR PINOUTS

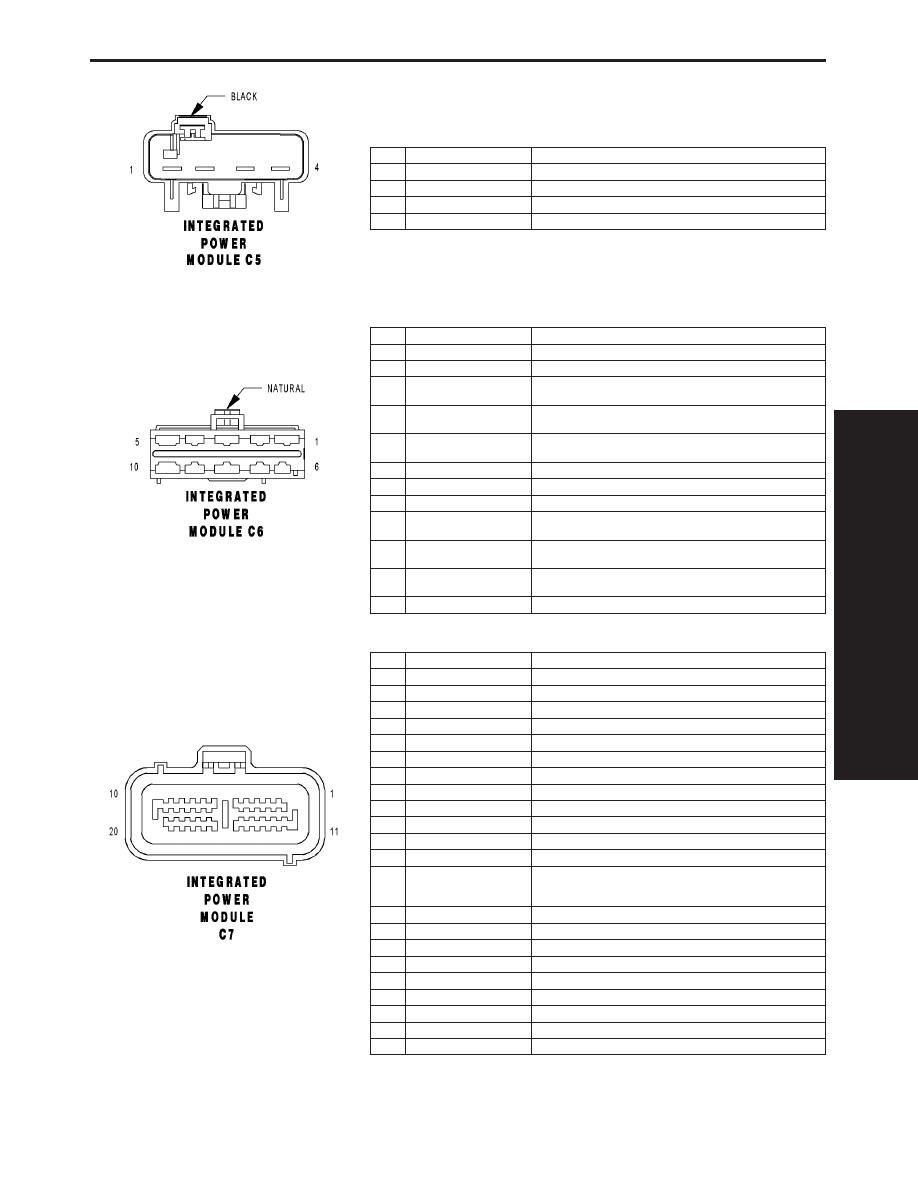

INTEGRATED POWER MODULE C5 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A1 4RD

B(+)

2

-

-

3

-

-

4

-

-

INTEGRATED POWER MODULE C6 - NATURAL 10 WAY

CAV

CIRCUIT

FUNCTION

1

A101 12VT/RD

FUSED B(+)

2

Z117 16BK/WT

GROUND

3

Z118 16BK/WT (LWB/
EXPORT)

GROUND

3

Z118 16BK/YL (SWB/
EXCEPT EXPORT)

GROUND

4

A110 12OR/RD (POWER
SEAT)

FUSED B(+)

5

-

-

6

-

-

7

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

8

F307 18LB/PK (ACCES-
SORY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

8

F307 18LB/PK (BATTERY
POSITION)

FUSED B(+)

9

A113 12WT/RD (POWER
SLIDING DOOR)

FUSED B(+)

10

-

-

INTEGRATED POWER MODULE C7 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

C16 20DB/GY

FUSED DEFOGGER RELAY OUTPUT

2

T141 20YL/OR (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

2

T751 20YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

3

D25 20WT/VT

PCI BUS

4

L13 20WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

5

K32 18DB/YL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID CONTROL

6

-

-

7

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

8

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

9

F201 20PK/OR

ORC RUN-START DRIVER

10

-

-

11

A106 20LB/RD

FUSED B(+)

12

P201 20LG/DB (EXCEPT
EXPORT/EXCEPT MEM-
ORY)

ADJUSTABLE PEDALS RELAY CONTROL

13

F2 18PK/YL

FCM OUTPUT (UNLOCK-RUN-START)

14

-

-

15

A114 16GY/RD

FUSED B(+) (I.O.D.)

16

D123 20WT/BR

FLASH PROGRAM ENABLE

17

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

17

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

18

-

-

19

X3 20DG/VT

HORN SWITCH SENSE

20

F100 18PK/VT

ORC RUN ONLY DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1275

CONNECTOR PINOUTS

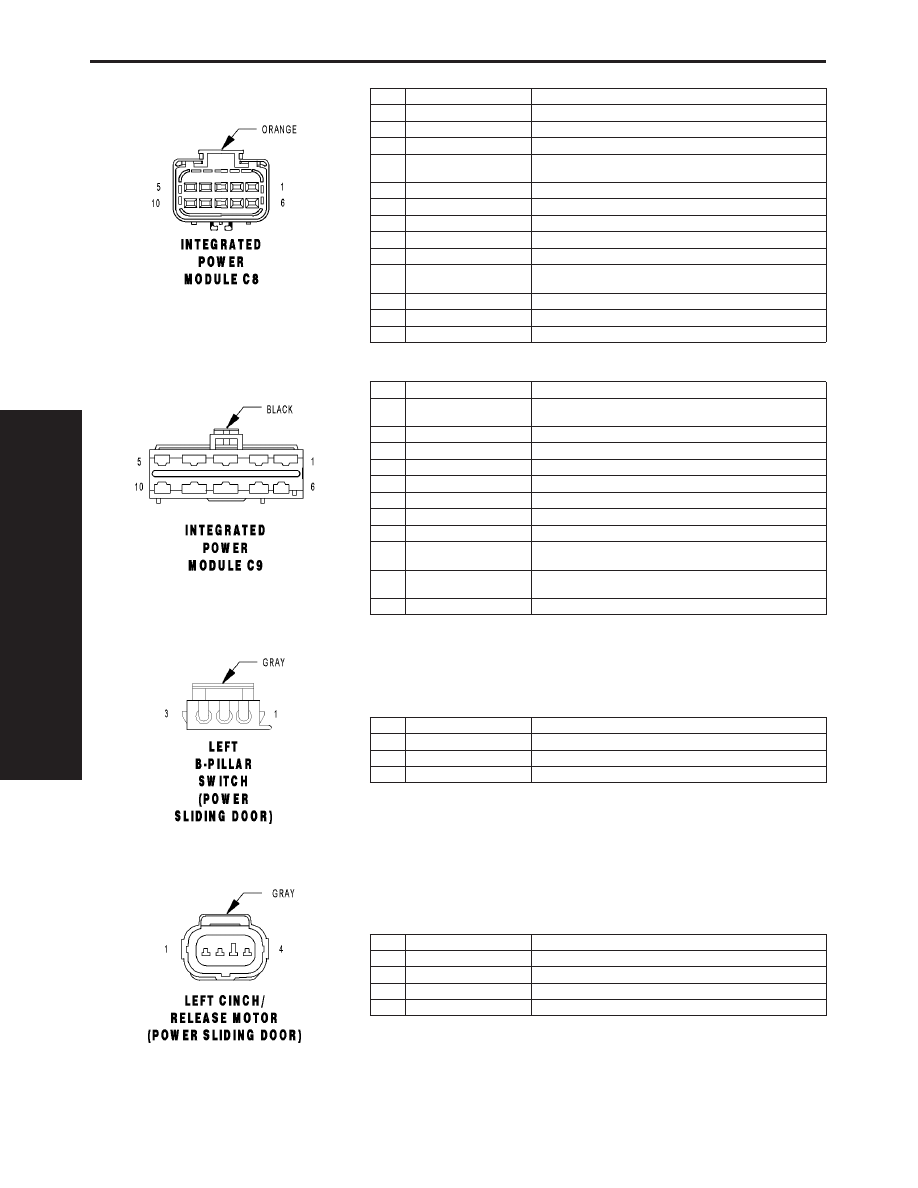

INTEGRATED POWER MODULE C8 - ORANGE 10 WAY

CAV

CIRCUIT

FUNCTION

1

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

2

N1 16DB/OR (DIESEL)

FUEL HEATER RELAY OUTPUT

2

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

3

A108 18LG/RD (EXCEPT
EXPORT)

FUSED B(+)

3

A108 20LG/RD (EXPORT)

FUSED B(+)

3

A108 20LG/RD (EXPORT)

FUSED B(+)

4

A103 18GY/RD

FUSED B(+)

5

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

6

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

7

C51 12LB/BR (3 ZONE
HVAC)

FUSED REAR BLOWER MOTOR RELAY OUTPUT

8

-

-

9

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

10

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

INTEGRATED POWER MODULE C9 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

A116 14YL/RD (HIGHLINE
AUDIO)

FUSED B(+)

2

F20 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

C15 12DB/WT

FUSED DEFOGGER RELAY OUTPUT

4

A105 18DB/RD

FUSED B(+)

5

L61 20WT/LB

LEFT FRONT TURN SIGNAL DIVER

6

A701 18BR/RD

FUSED B(+) (HAZARD)

6

A701 16BR/RD

FUSED B(+) (HAZARD)

7

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

8

F30 12PK/YL (POWER
WINDOWS)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

A115 12YL/RD (POWER
LIFTGATE)

FUSED B(+)

10

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

LEFT B-PILLAR SWITCH (POWER SLIDING DOOR) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z61 22BK/DG

GROUND

2

-

-

3

G41 22VT/DG

LEFT SLIDING DOOR PILLAR SWITCH MUX

LEFT CINCH/RELEASE MOTOR (POWER SLIDING DOOR) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Q49 18TN/WT

LEFT CINCH/RELEASE MOTOR UNLATCH DRIVER

2

Z249 18BK/WT

GROUND

3

Q45 18OR/GY

LEFT CINCH/RELEASE MOTOR CLUTCH DRIVER

4

Q47 18TN/GY

LEFT CINCH/RELEASE MOTOR LATCH DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1276

CONNECTOR PINOUTS
