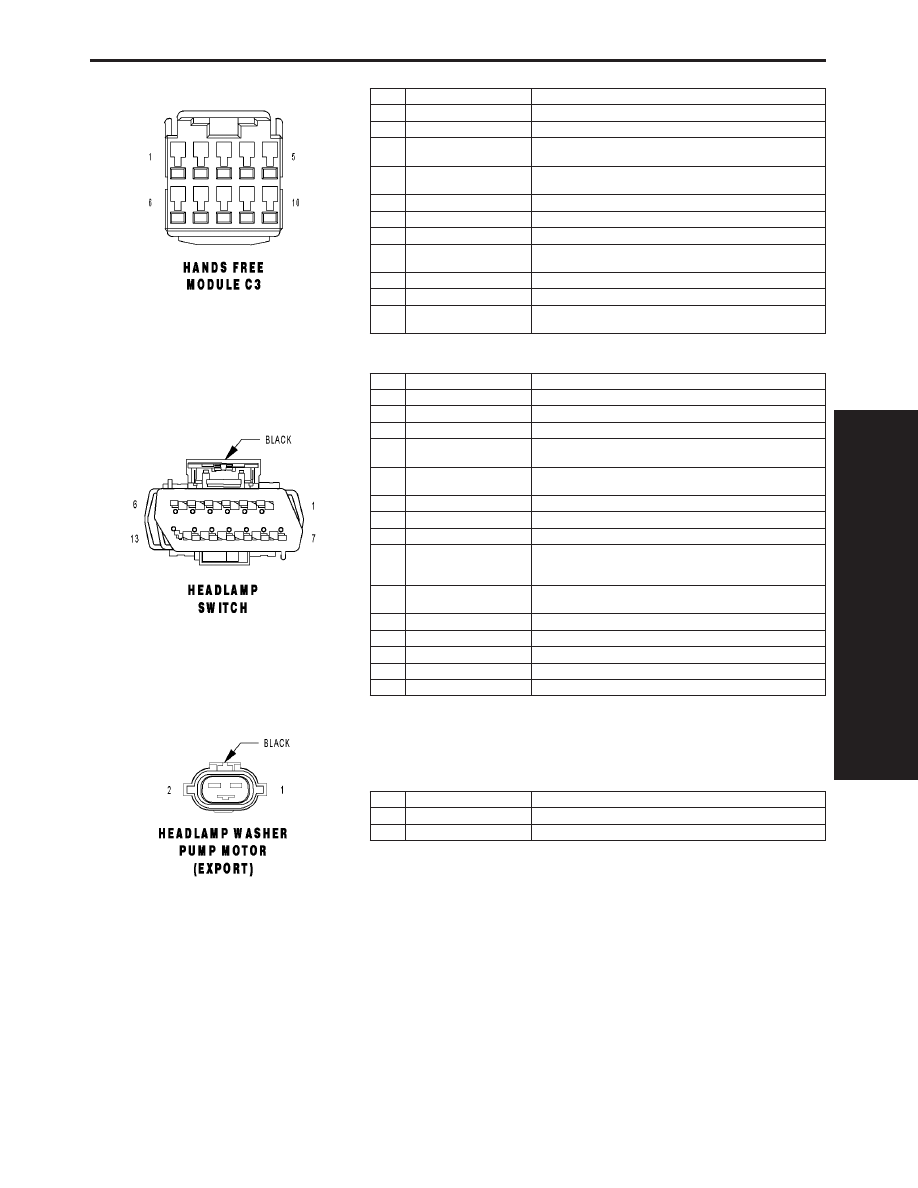

HANDS FREE MODULE C3 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

X140 22GY/OR

COMMON AUDIO

3

X235 20GY/LB (CD
CHANGER)

SHIELD

3

X955 22 (DVD/CD
CHANGER)

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X41 22DG/WT

AUDIO OUT LEFT

7

Z141 20BK/TN (CD
CHANGER)

GROUND

8

-

-

9

E14 22OR/TN

PANEL LAMPS DRIVER

10

X160 20GY/YL (CD
CHANGER)

FUSED B(+)

HEADLAMP SWITCH - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

Z403 20BK/YL (EXPORT)

GROUND

2

L78 20WT/OR (EXPORT)

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

3

-

-

4

E19 20OR/BR (AUTO
HEADLAMPS LATE BUILD)

HEADLAMP SWITCH DIMMER SIGNAL

4

Z407 22BK/OR (HIGHLINE
EARLY BUILD)

GROUND

5

L36 20WT/DB (EXPORT)

REAR FOG LAMP INDICATOR DRIVER

6

L900 22WT/YL

HEADLAMP SWITCH MUX RETURN

7

L13 20WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

8

E19 20OR/BR (AUTO
HEADLAMPS EARLY
BUILD)

HEADLAMP SWITCH DIMMER SIGNAL

8

Z407 22BK/OR (HIGHLINE
LATE BUILD)

GROUND

9

-

-

10

L39 22WT/OR (HIGHLINE)

FRONT FOG LAMP INDICATOR DRIVER

11

L307 20WT/BR

HEADLAMP SWITCH MUX

12

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

13

-

-

HEADLAMP WASHER PUMP MOTOR (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

V53 12BR/OR

HEADLAMP WASHER RELAY OUTPUT

2

Z243 12BK/OR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1269

CONNECTOR PINOUTS

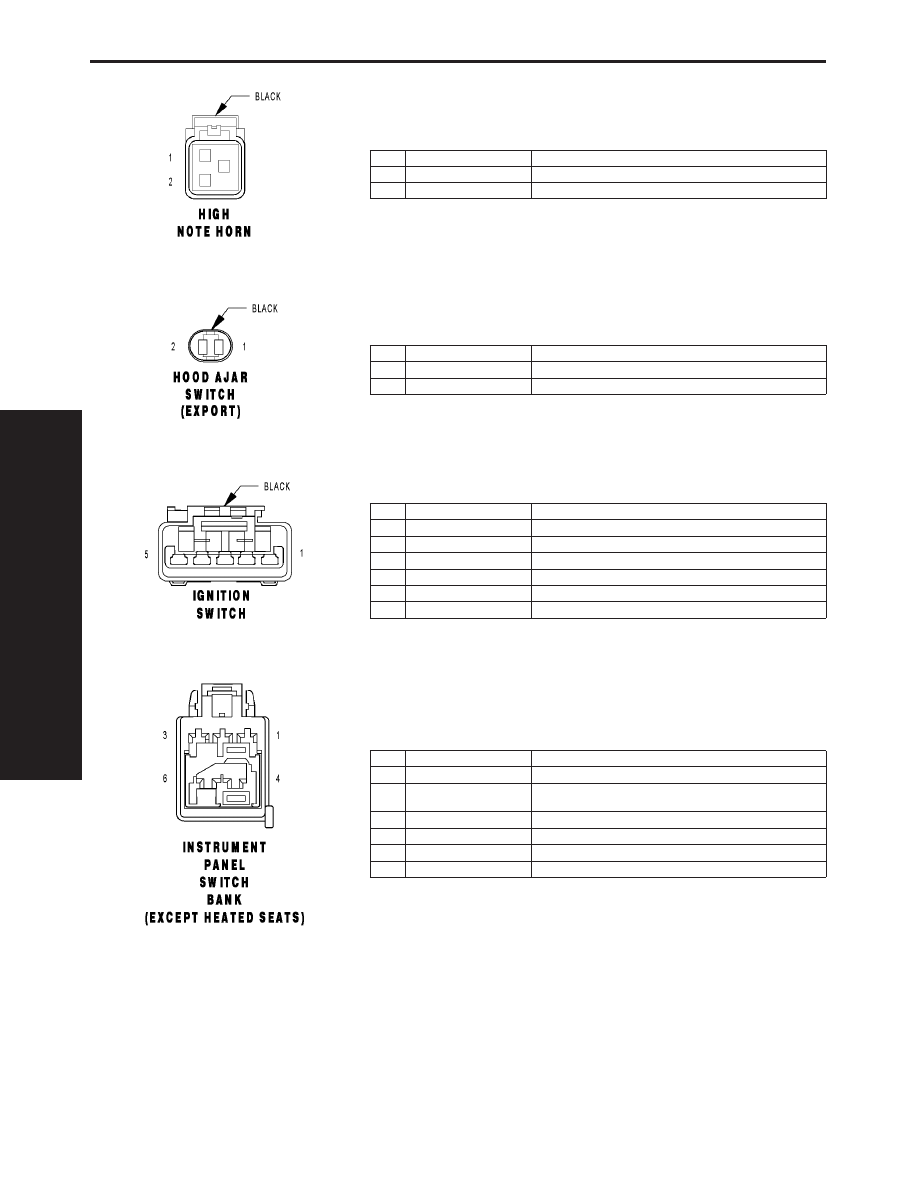

HIGH NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z299 20BK/OR

GROUND

2

X2 18DG/OR

HORN RELAY OUTPUT

HOOD AJAR SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 22VT/LB

HOOD AJAR SWITCH SENSE

2

Z470 22BK/LB

GROUND

IGNITION SWITCH - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

G900 20VT/DB

IGNITION SWITCH SENSE RETURN

2

G20 20VT/BR

IGNITION SWITCH SENSE

3

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

F20 20PK/WT (LHD)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

5

A106 20LB/RD

FUSED B(+)

INSTRUMENT PANEL SWITCH BANK (EXCEPT HEATED SEATS) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

E14 20OR/TN

PANEL LAMPS DRIVER

2

G104 20VT/GY (OCCUPANT
SENSING)

PASSENGER AIRBAG ON/OFF INDICATOR LAMP GROUND

3

F201 20PK/OR

ORC RUN-START DRIVER

4

L91 22WT/DB

HAZARD SWITCH SENSE

5

-

-

6

Z406 20BK/BR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1270

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1271

CONNECTOR PINOUTS

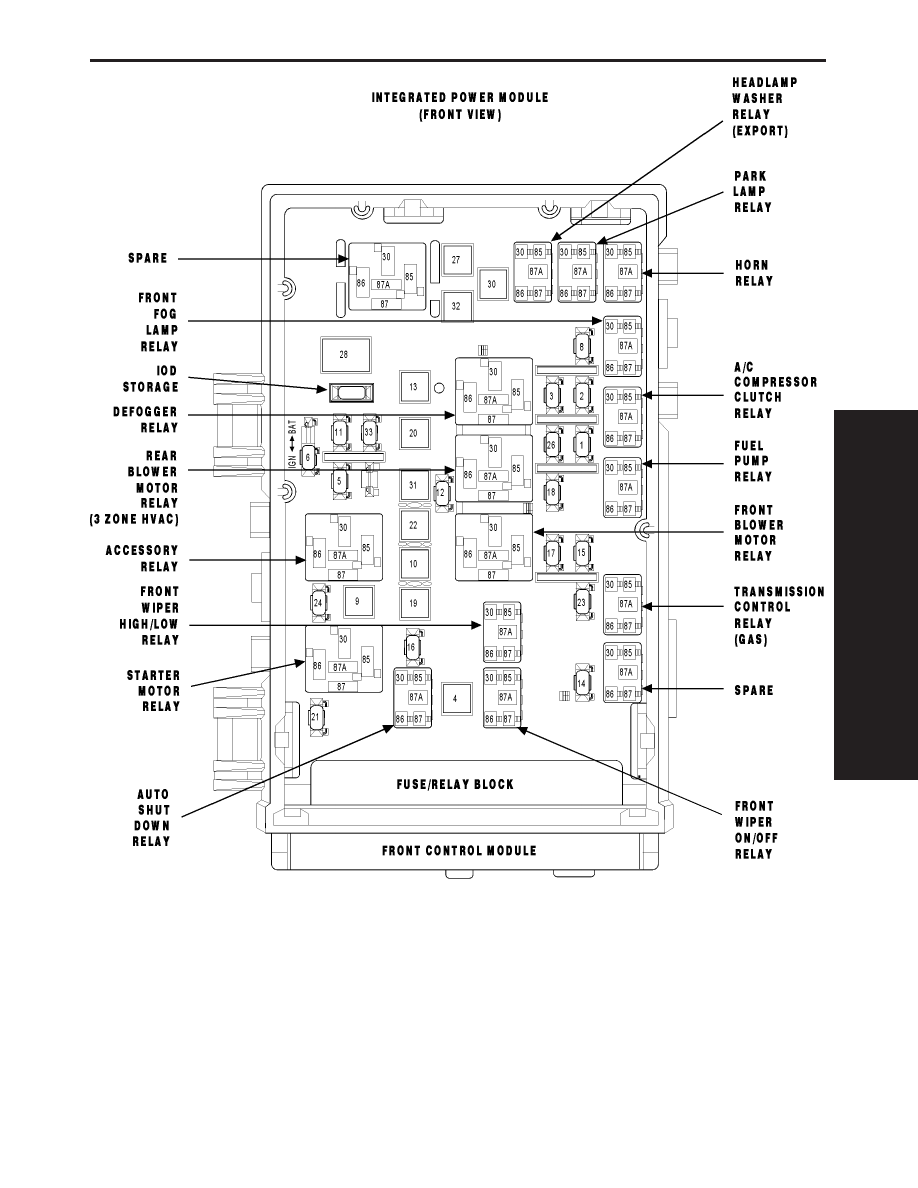

FUSES (IPM)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

20A

INTERNAL

FUSED B(+)

2

15A

INTERNAL

FUSED PARK LAMP RELAY OUTPUT

3

15A

INTERNAL

FUSED PARK LAMP RELAY OUTPUT

4

30A

INTERNAL

FUSED B(+)

5

20A

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

6

20A

F307 16LB/PK (ACCESSORY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

6

20A

F307 16LB/PK (BATTERY POSITION)

FUSED B(+)

8

20A

INTERNAL

FUSED B(+)

9

40A

INTERNAL

FUSED B(+)

10

40A

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

11

20A

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

12

25A

C51 12LB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

13

40A

C15 12DB/WT

FUSED DEFOGGER RELAY OUTPUT

14

20A

INTERNAL

FUSED B(+) (I.O.D.)

15

20A

INTERNAL (DIESEL)

FUSED B(+)

15

20A

INTERNAL (EATX)

FUSED B(+)

16

25A

INTERNAL

FUSED B(+)

17

20A

INTERNAL

FUSED B(+)

18

15A

INTERNAL

FUSED B(+)

19

40A

A101 12VT/RD

FUSED B(+)

20

30A

A102 12WT/RD

FUSED B(+)

21

25A

A111 12DG/RD

FUSED B(+)

22

40A

A110 12OR/RD

FUSED B(+)

23

10A

A106 20LB/RD

FUSED B(+)

24

20A

A701 16BR/RD

FUSED B(+) (HAZARD)

26

20A

A103 18GY/RD

FUSED B(+)

27

40A

A112 12OR/RD

FUSED B(+)

28

40A

F30 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

30

40A

INTERNAL (EXPORT)

FUSED B(+)

31

40A

A113 12WT/RD

FUSED B(+)

32

40A

A115 12YL/RD

FUSED B(+)

33

15A

INTERNAL

FUSED ACCESSORY RELAY OUTPUT

ACCESSORY RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

FCM 35

ACCESSORY RELAY CONTROL (RUN-ACC)

86

INTERNAL

B(+)

87

INTERNAL

FUSED ACCESSORY RELAY OUTPUT

87A

-

-

DEFOGGER RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

FCM 31

DEFOGGER RELAY CONTROL

86

INTERNAL

B(+)

87

INTERNAL

DEFOGGER RELAY OUTPUT

87A

-

-

FRONT BLOWER MOTOR RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

FCM 30

FRONT BLOWER MOTOR RELAY CONTROL

86

INTERNAL

B(+)

87

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1272

CONNECTOR PINOUTS
