Chrysler RG Voyager. Manual - part 322





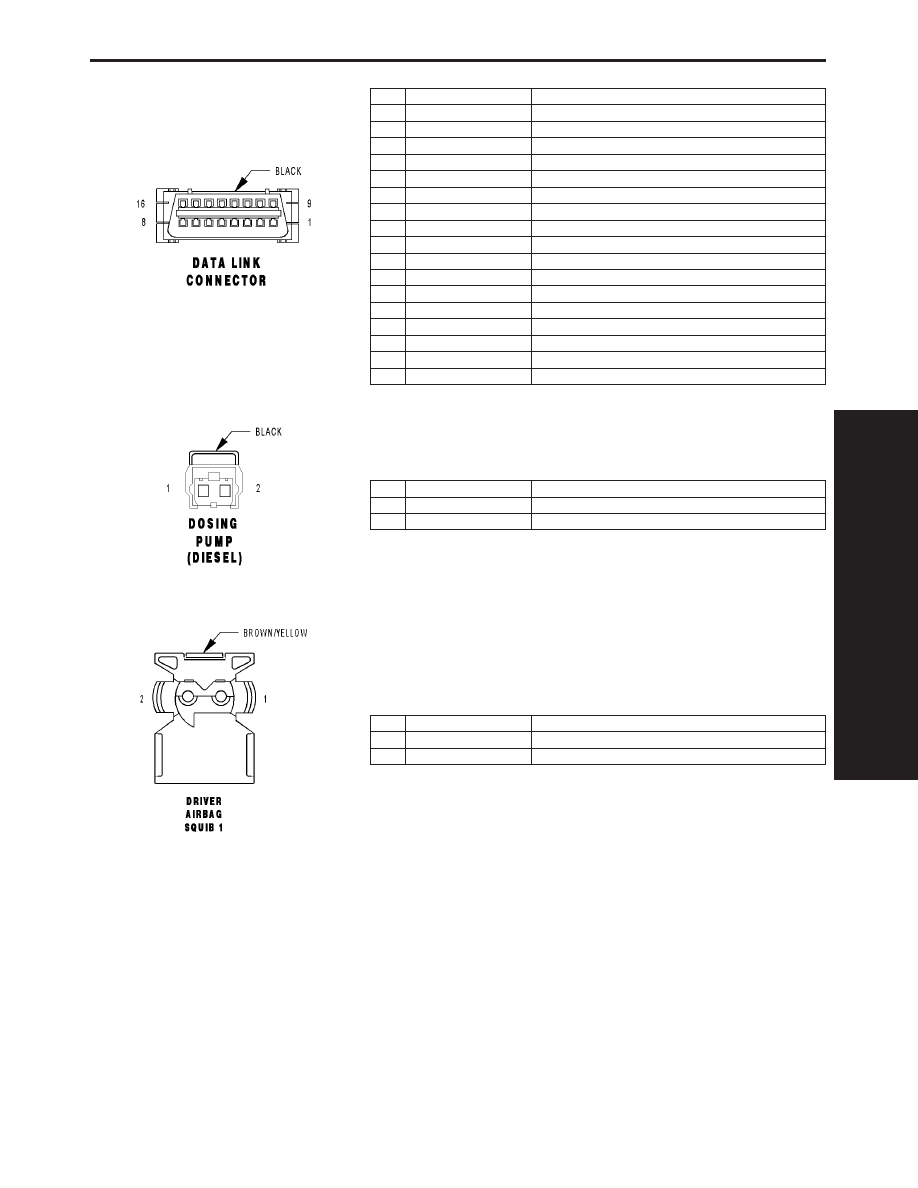

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 20BK/LG

GROUND

5

Z111 20BK/WT

GROUND

6

-

-

7

D21 20WT/DG (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20WT/DG (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20DG/YL (EATX)

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

DOSING PUMP (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18RD

DOSING PUMP CONTROL

2

Z149 18BK/DB

GROUND

DRIVER AIRBAG SQUIB 1 - BROWN/YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20OR/LB

DRIVER SQUIB 1 LINE 2

2

R45 20TN/LB

DRIVER SQUIB 1 LINE 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1257

CONNECTOR PINOUTS

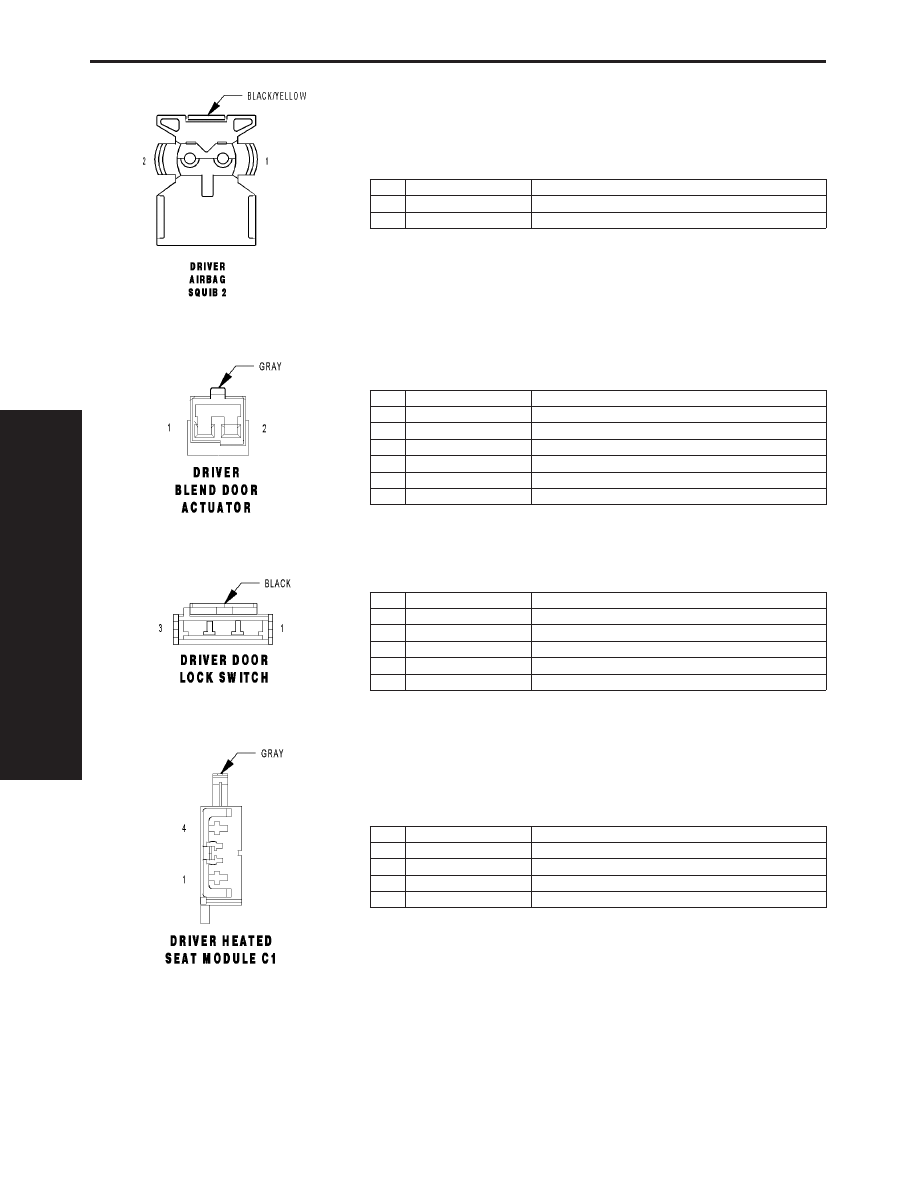

DRIVER AIRBAG SQUIB 2 - BLACK/YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 2

2

R63 20OR/LB

DRIVER SQUIB 2 LINE 1

DRIVER BLEND DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C61 20DB/LG (ATC)

DRIVER BLEND DOOR DRIVER (A)

1

C61 20LB/WT (MTC LHD)

DRIVER BLEND DOOR DRIVER (A)

1

C34 20DB/LB (MTC RHD)

COMMON DOOR DRIVER (B)

2

C161 20LB/WT (ATC)

DRIVER BLEND DOOR DRIVER (B)

2

C34 20DB/LB (MTC LHD)

COMMON DOOR DRIVER (B)

2

C61 20LB/WT (MTC RHD)

DRIVER BLEND DOOR DRIVER (A)

DRIVER DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

G161 20VT/DG (LHD)

LEFT DOOR LOCK SWITCH MUX

2

G160 20VT/LG (RHD)

RIGHT DOOR LOCK SWITCH MUX

3

Z461 20BK/DG (LHD)

GROUND

3

Z460 20BK/LG (RHD)

GROUND

DRIVER HEATED SEAT MODULE C1 - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z849 18BK/OR

GROUND

2

P7 20LG/DG

DRIVER SEAT HEATER MUX SWITCH

3

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

A210 14OR/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1258

CONNECTOR PINOUTS

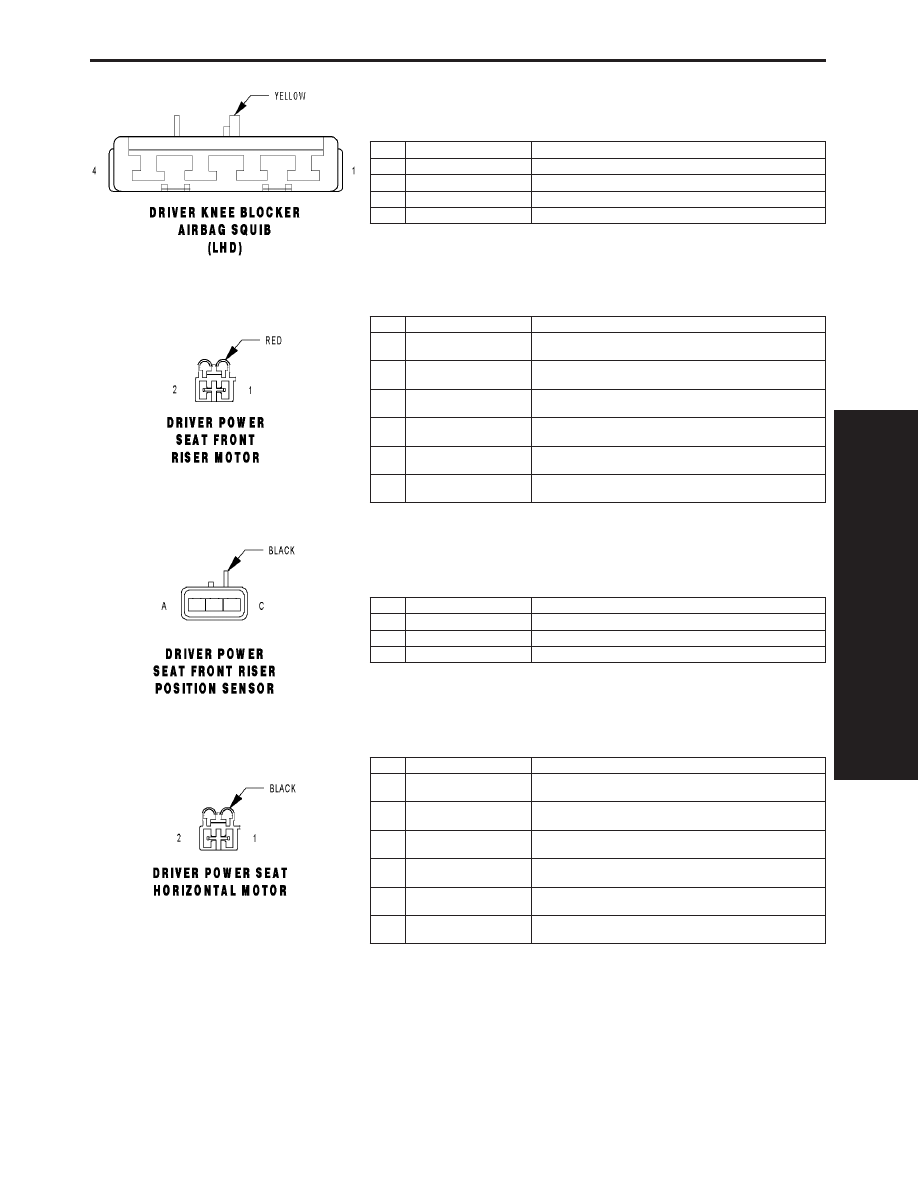

DRIVER KNEE BLOCKER AIRBAG SQUIB (LHD) - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R9 20LB/YL

DRIVER KNEE BLOCKER SQUIB LINE 1

4

R11 20LB/DB

DRIVER KNEE BLOCKER SQUIB LINE 2

DRIVER POWER SEAT FRONT RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P19 14LG/LB (EXCEPT
MEMORY)

DRIVER SEAT FRONT UP SWITCH SENSE

1

P121 14LG/DB (MEMORY
EXCEPT EXPORT)

DRIVER SEAT FRONT DOWN DRIVER

1

P119 14LG/DG (MEMORY
EXPORT)

DRIVER SEAT FRONT UP DRIVER

2

P21 14LG/TN (EXCEPT
MEMORY)

DRIVER SEAT FRONT DOWN SWITCH SENSE

2

P121 14LG/DB (MEMORY
EXCEPT EXPORT)

DRIVER SEAT FRONT DOWN DRIVER

2

P119 14LG/DG (MEMORY
EXPORT)

DRIVER SEAT FRONT UP DRIVER

DRIVER POWER SEAT FRONT RISER POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

B

P26 20LG

DRIVER SEAT FRONT RISER POSITION SIGNAL

C

P29 20LG/WT

DRIVER SEAT SENSOR 5 VOLT SUPPLY

DRIVER POWER SEAT HORIZONTAL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P17 14LG/DG (EXCEPT
MEMORY)

DRIVER SEAT HORIZONTAL REARWARD SWITCH SENSE

1

P117 14LG/LB (MEMORY
EXCEPT EXPORT)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

1

P115 14LG (MEMORY EX-
PORT)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

2

P15 14LG/WT (EXCEPT
MEMORY)

DRIVER SEAT HORIZONTAL FORWARD SWITCH SENSE

2

P115 14LG/OR (MEMORY
EXCEPT EXPORT)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

2

P117 14LG/LB (MEMORY
EXPORT)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1259

CONNECTOR PINOUTS

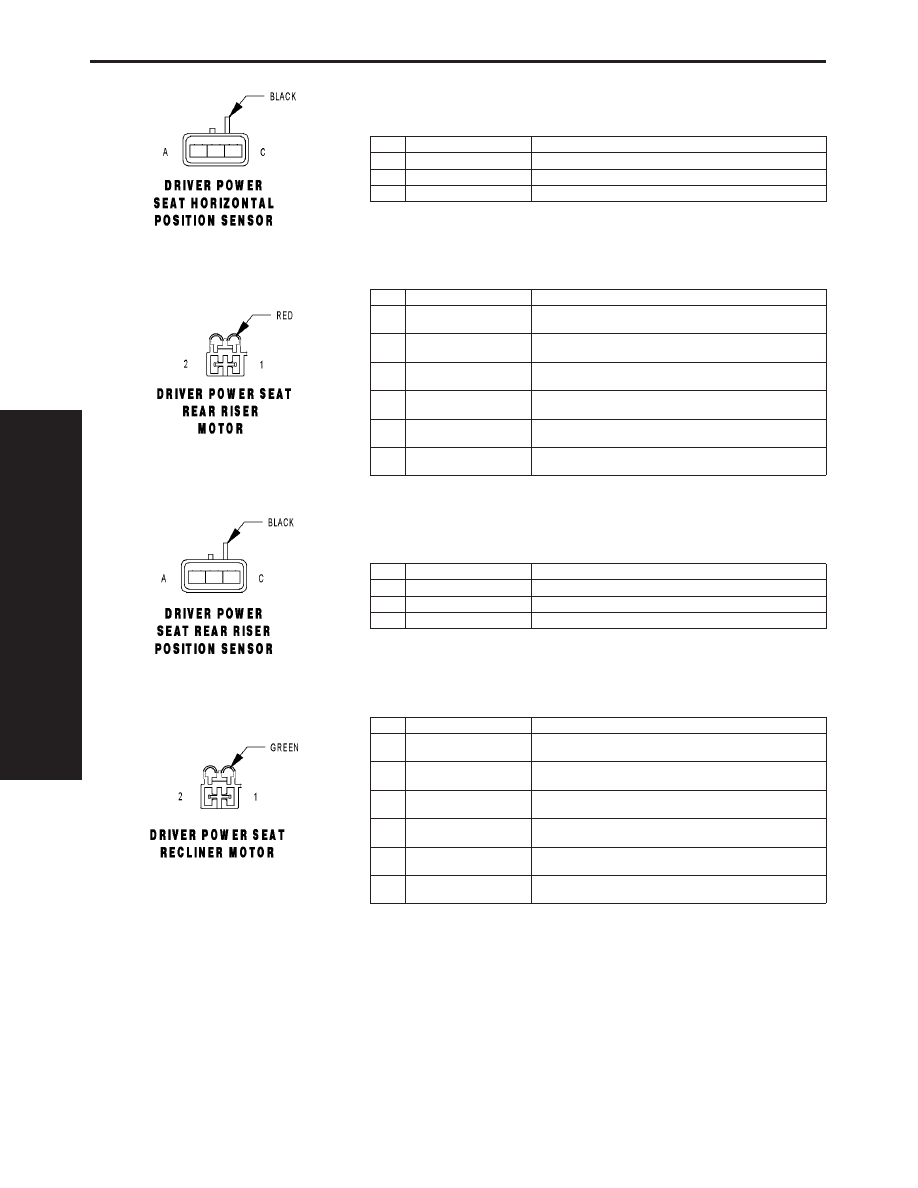

DRIVER POWER SEAT HORIZONTAL POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P29 20LG/WT

DRIVER SEAT SENSOR 5 VOLT SUPPLY

B

P25 20LG/VT

DRIVER SEAT HORIZONTAL POSITION SIGNAL

C

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

DRIVER POWER SEAT REAR RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P11 14LG/YL (EXCEPT
MEMORY)

DRIVER SEAT REAR UP SWITCH SENSE

1

P111 14LG/YL (MEMORY
EXCEPT EXPORT)

DRIVER SEAT REAR UP DRIVER

1

P113 14LG/WT (MEMORY
EXPORT)

DRIVER SEAT REAR DOWN DRIVER

2

P13 14LG/OR (EXCEPT
MEMORY)

DRIVER SEAT REAR DOWN SWITCH SENSE

2

P113 14LG/VT (MEMORY
EXCEPT EXPORT)

DRIVER SEAT REAR DOWN DRIVER

2

P111 14LG/YL (MEMORY
EXPORT)

DRIVER SEAT REAR UP DRIVER

DRIVER POWER SEAT REAR RISER POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

B

P27 20LG/LB

DRIVER SEAT REAR RISER POSITION SIGNAL

C

P29 20LG/WT

DRIVER SEAT SENSOR 5 VOLT SUPPLY

DRIVER POWER SEAT RECLINER MOTOR - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P41 14LG/GY (EXCEPT
MEMORY)

DRIVER SEAT RECLINER DOWN SWITCH SENSE

1

P141 14LG/BR (MEMORY
EXCEPT EXPORT)

DRIVER SEAT RECLINER DOWN DRIVER

1

P143 14LG/GY (MEMORY
EXPORT)

DRIVER SEAT RECLINER UP DRIVER

2

P43 14LG/VT (EXCEPT
MEMORY)

DRIVER SEAT RECLINER UP SWITCH SENSE

2

P143 14LG/GY (MEMORY
EXCEPT EXPORT)

DRIVER SEAT RECLINER UP DRIVER

2

P141 14LG/BR (MEMORY
EXPORT)

DRIVER SEAT RECLINER DOWN DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1260

CONNECTOR PINOUTS
