Chrysler RG Voyager. Manual - part 321

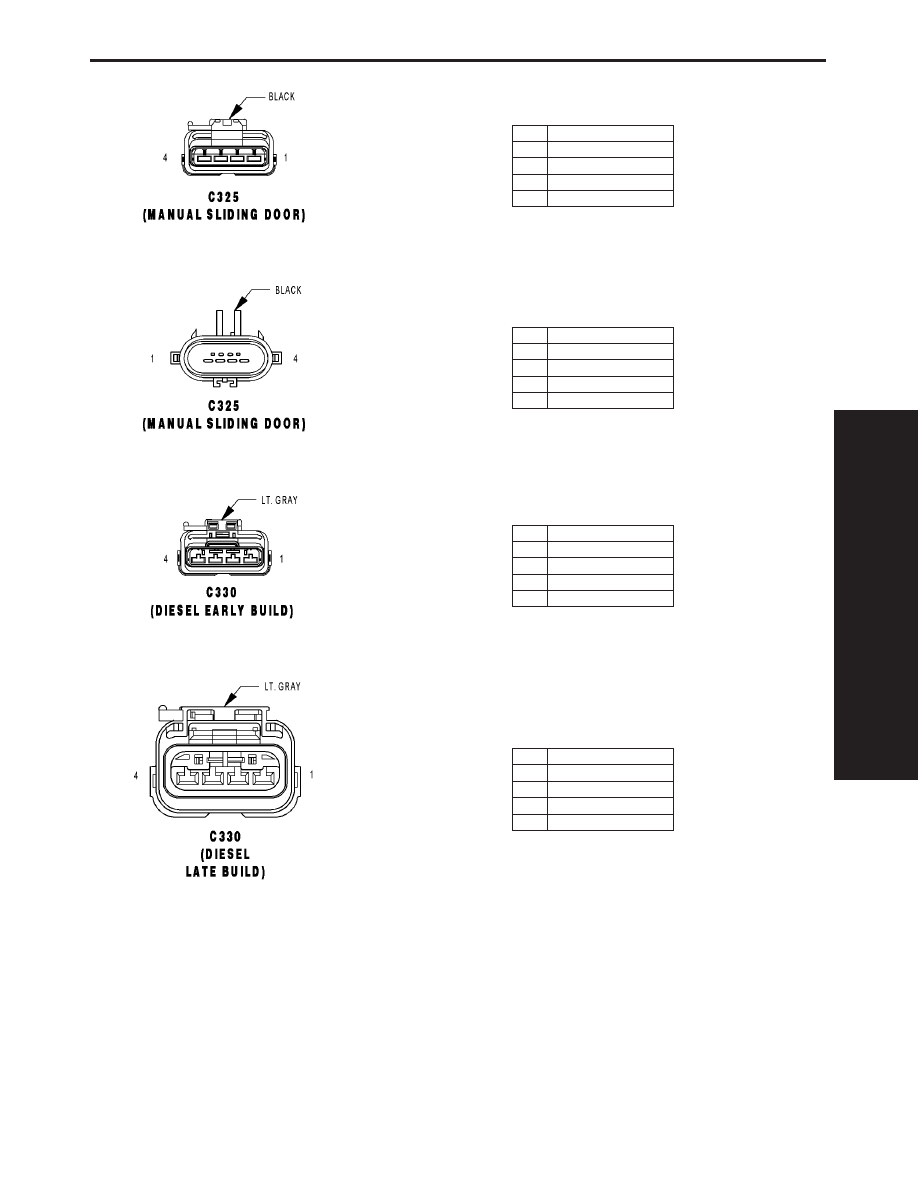

C325 (MANUAL SLIDING DOOR) - BLACK (RIGHT DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z76 20BK

C325 (MANUAL SLIDING DOOR) - BLACK (RIGHT MANUAL SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z76 20BK

C330 (DIESEL EARLY BUILD) - LT. GRAY (POWERTRAIN SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/DG

4

Z149 16BK/DB

C330 (DIESEL LATE BUILD) - LT. GRAY (POWERTRAIN SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/DG

4

Z149 16BK/DB

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1253

CONNECTOR PINOUTS

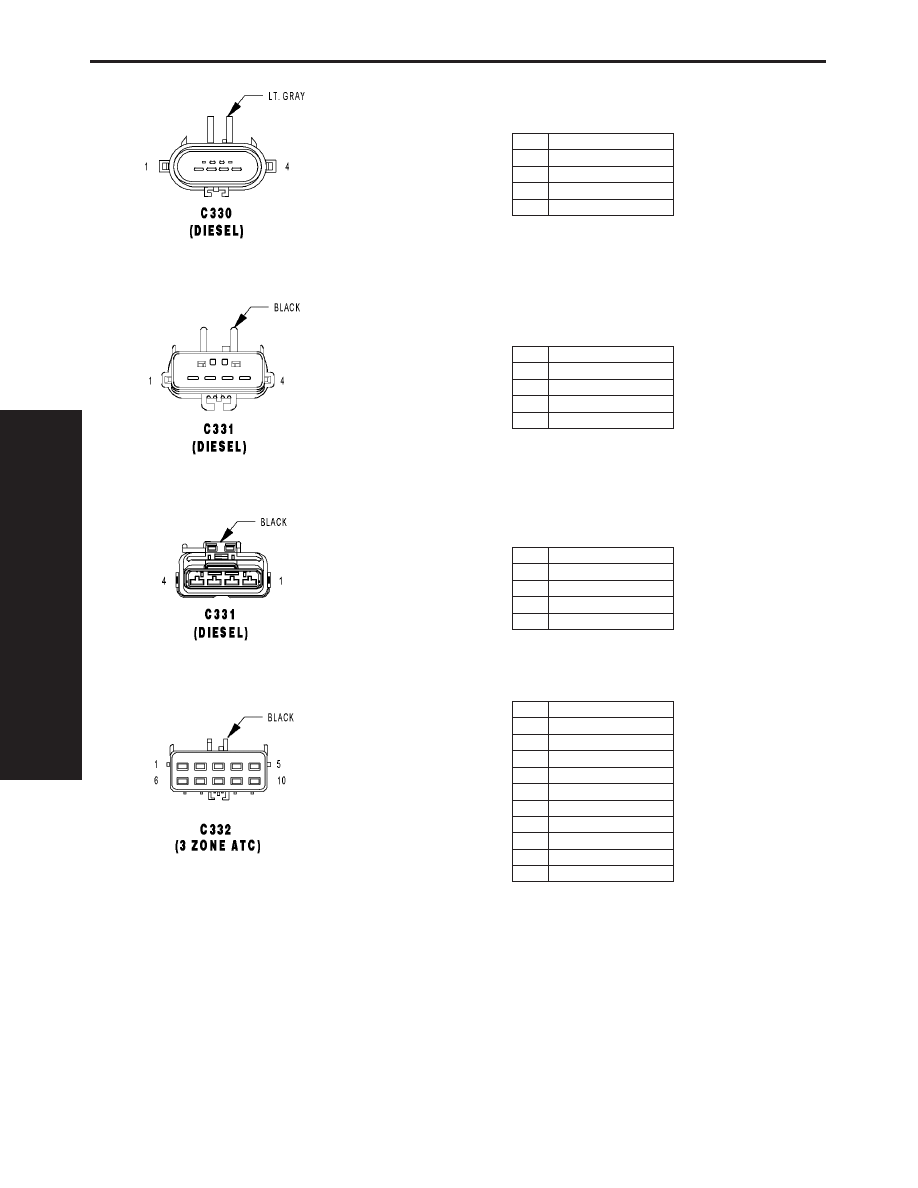

C330 (DIESEL) - LT. GRAY (CABIN HEATER JUMPER SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT

4

Z149 16BK/DB

C331 (DIESEL) - BLACK (CABIN HEATER COMPONENT SIDE)

CAV

CIRCUIT

1

A119 14RD/OR

2

C41 20DB/OR

3

D21 20WT/DB

4

Z149 14BK/DB

C331 (DIESEL) - BLACK (CABIN HEATER JUMPER SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT

4

Z149 16BK/DB

C332 (3 ZONE ATC) - BLACK (HVAC SIDE)

CAV

CIRCUIT

1

C53 18LB

2

C169 18LB/TN

3

C51 12DB/BR

4

C59 18DB/LB

5

-

6

Z135 12BK/LB

7

C54 18LB/YL

8

C154 18LB/GY

9

-

10

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1254

CONNECTOR PINOUTS

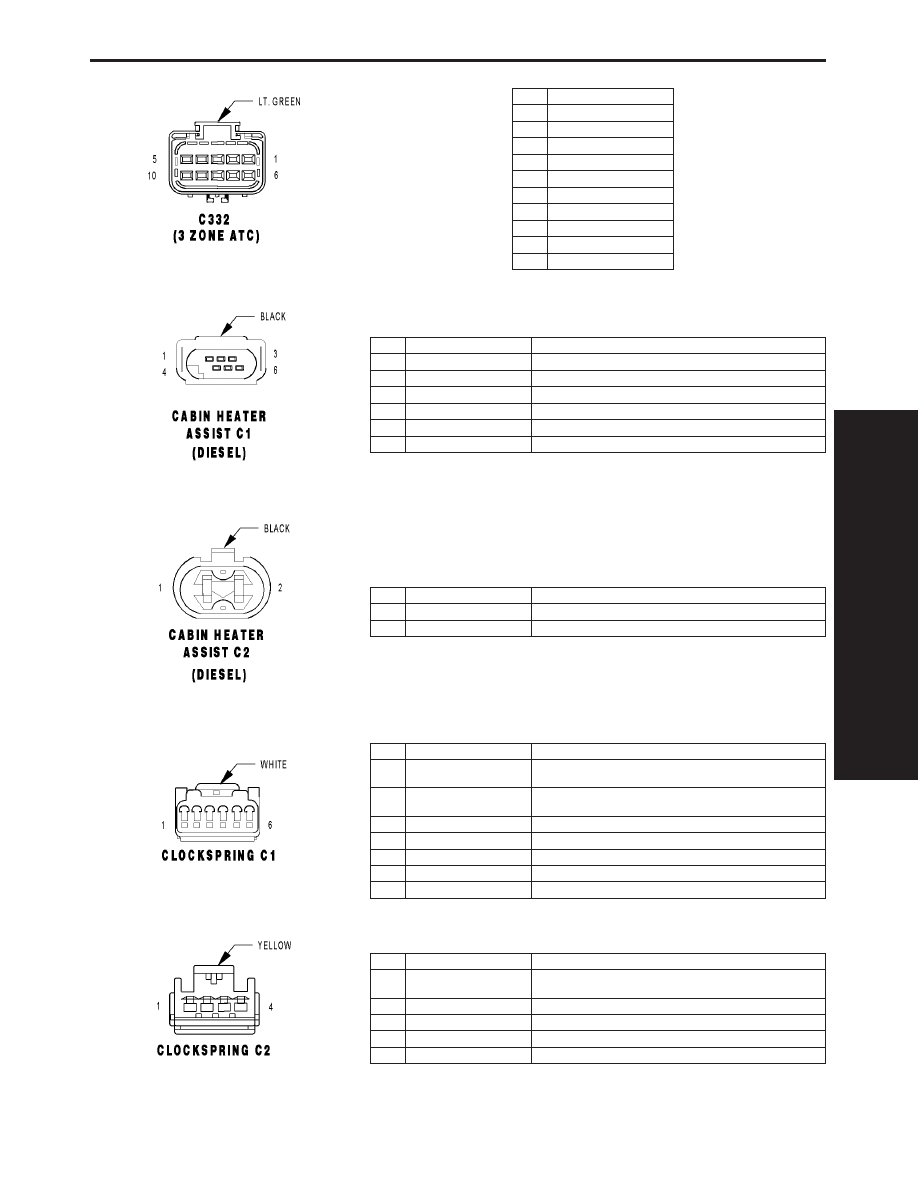

C332 (3 ZONE ATC) - LT. GREEN (BODY SIDE)

CAV

CIRCUIT

1

C53 20LB

2

C169 20DB/OR

3

C51 12LB/BR

4

C59 20DB/LB

5

-

6

Z135 12BK/LB

7

C54 20LB/YL

8

C154 20LB/OR

9

-

10

-

CABIN HEATER ASSIST C1 (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D21 20WT/DB

SCI TRANSMIT (ECM)

3

-

-

4

-

-

5

C41 20DB/OR

CABIN HEATER ASSIST CONTROL

6

18RD

DOSING PUMP CONTROL

CABIN HEATER ASSIST C2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A119 14RD/OR

FUSED B(+)

2

Z149 14BK/DB

GROUND

CLOCKSPRING C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

X920 22GY/OR (REMOTE
AUDIO)

RADIO CONTROL MUX RETURN

2

X20 22GY/WT (REMOTE
AUDIO)

RADIO CONTROL MUX

3

X3 22DG/VT

HORN SWITCH SENSE

3

V37 22VT (GAS)

S/C SWITCH SIGNAL

4

V37 22VT (DIESEL)

SPEED CONTROL SWITCH SIGNAL

5

K900 20DB/DG

SENSOR GROUND

6

-

-

CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT (EXCEPT
EXPORT)

DRIVER SQUIB 2 LINE 2

1

R61 20LB/VT (EXPORT)

DRIVER SQUIB 2 LINE 2

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

3

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

4

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1255

CONNECTOR PINOUTS

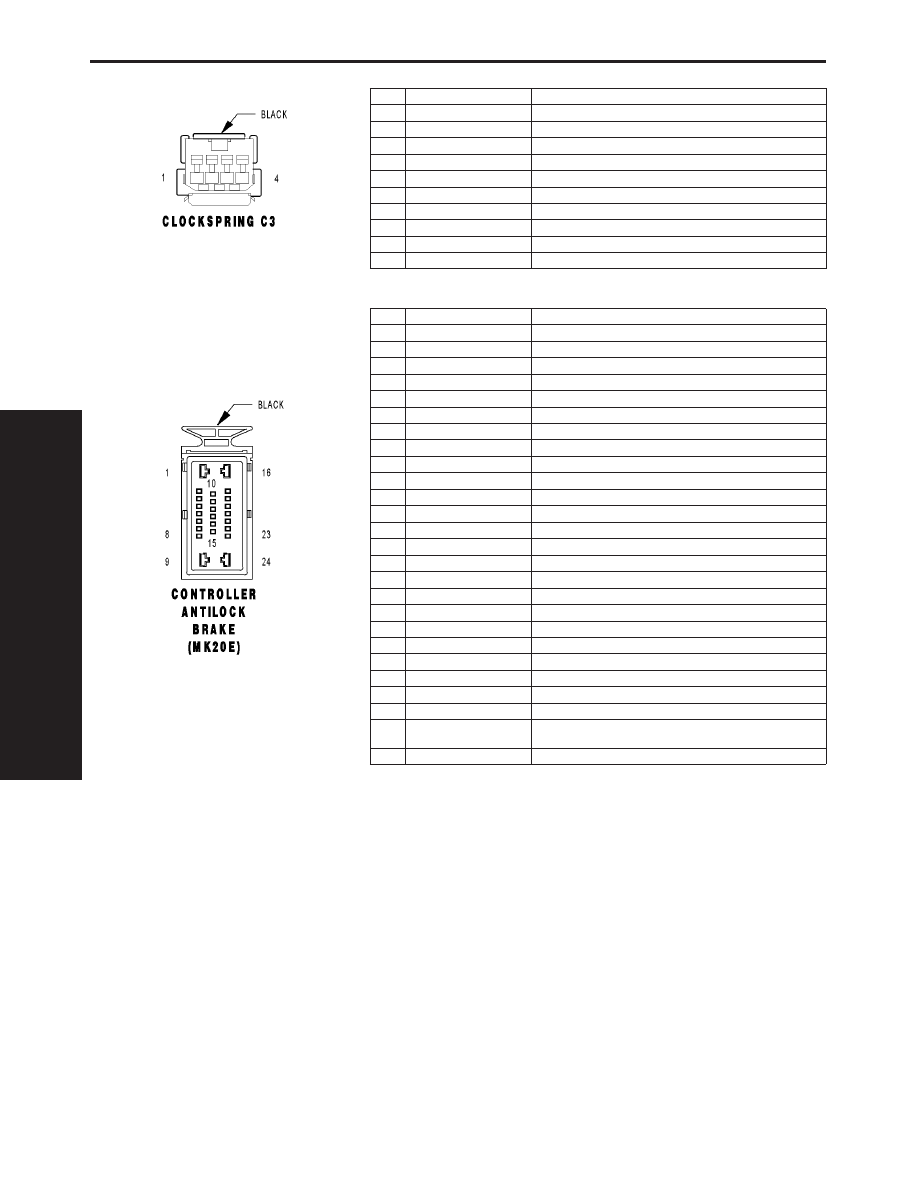

CLOCKSPRING C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z23 20BK/VT (DIESEL)

SPEED CONTROL SWITCH GROUND

2

Z23 20BK/VT (DIESEL)

SPEED CONTROL SWITCH GROUND

2

Z23 20BK/VT (GAS)

S/C SWITCH GROUND

2

Z23 20BK/VT (GAS)

S/C SWITCH GROUND

3

V37 20VT (DIESEL)

SPEED CONTROL SWITCH SIGNAL

3

V37 20VT (DIESEL)

SPEED CONTROL SWITCH SIGNAL

3

V37 20VT (GAS)

S/C SWITCH SIGNAL

3

V37 20VT (GAS)

S/C SWITCH SIGNAL

4

X3 20DG/VT

HORN SWITCH SENSE

CONTROLLER ANTILOCK BRAKE (MK20E) - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z107 12BK/DG

GROUND

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

4

-

-

5

D25 18WT/VT

PCI BUS

6

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

8

-

-

9

A111 12DG/RD

FUSED B(+)

10

F500 18DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

18

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

19

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

21

-

-

22

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18DG/WT (3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

23

B9 18DG/LG (EXCEPT
3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

24

A107 12TN/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1256

CONNECTOR PINOUTS
