Chrysler RG Voyager. Manual - part 1160

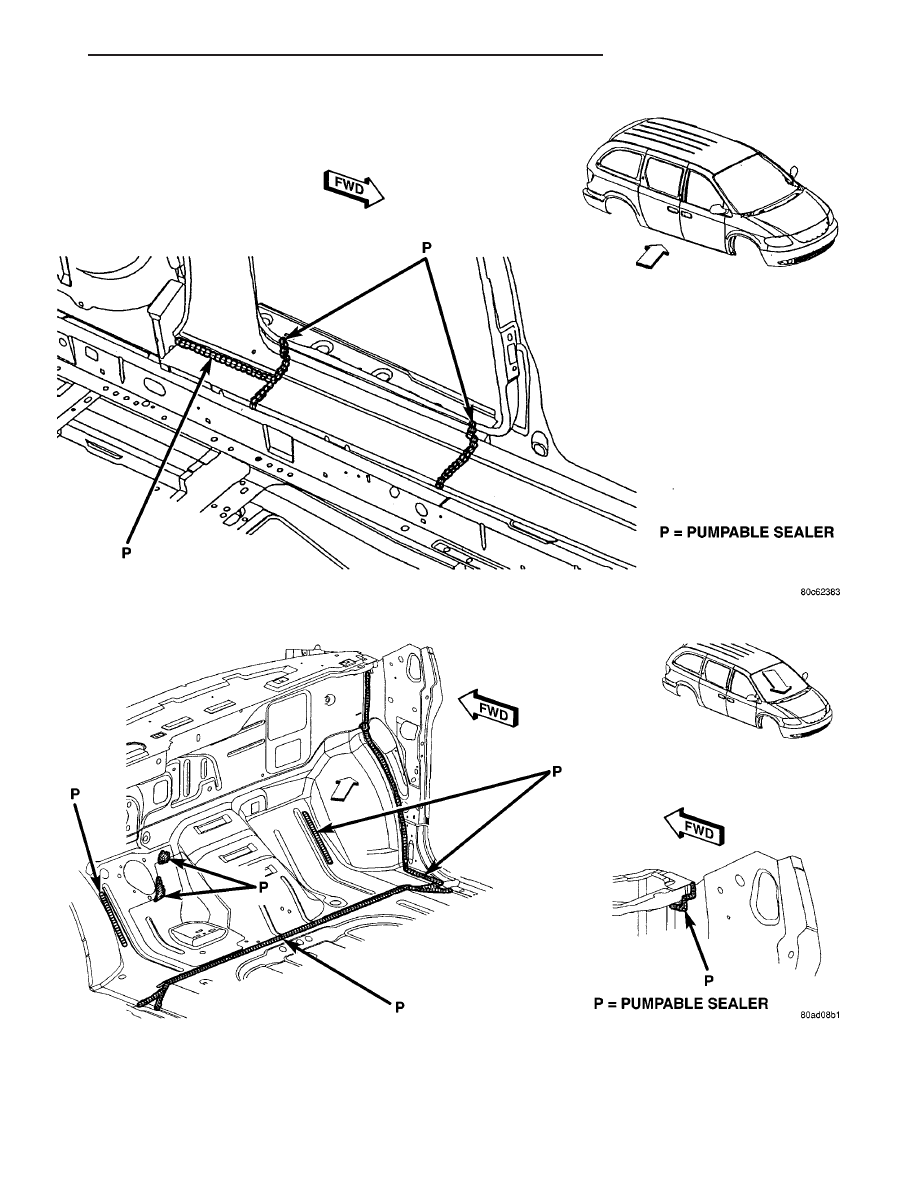

Fig. 32 B-PILLAR AND SILL AREAS - LEFT AND RIGHT SIDES

Fig. 33 FRONT FLOOR PAN & RISER

RS

BODY STRUCTURE

23 - 219

SEALER LOCATIONS (Continued)

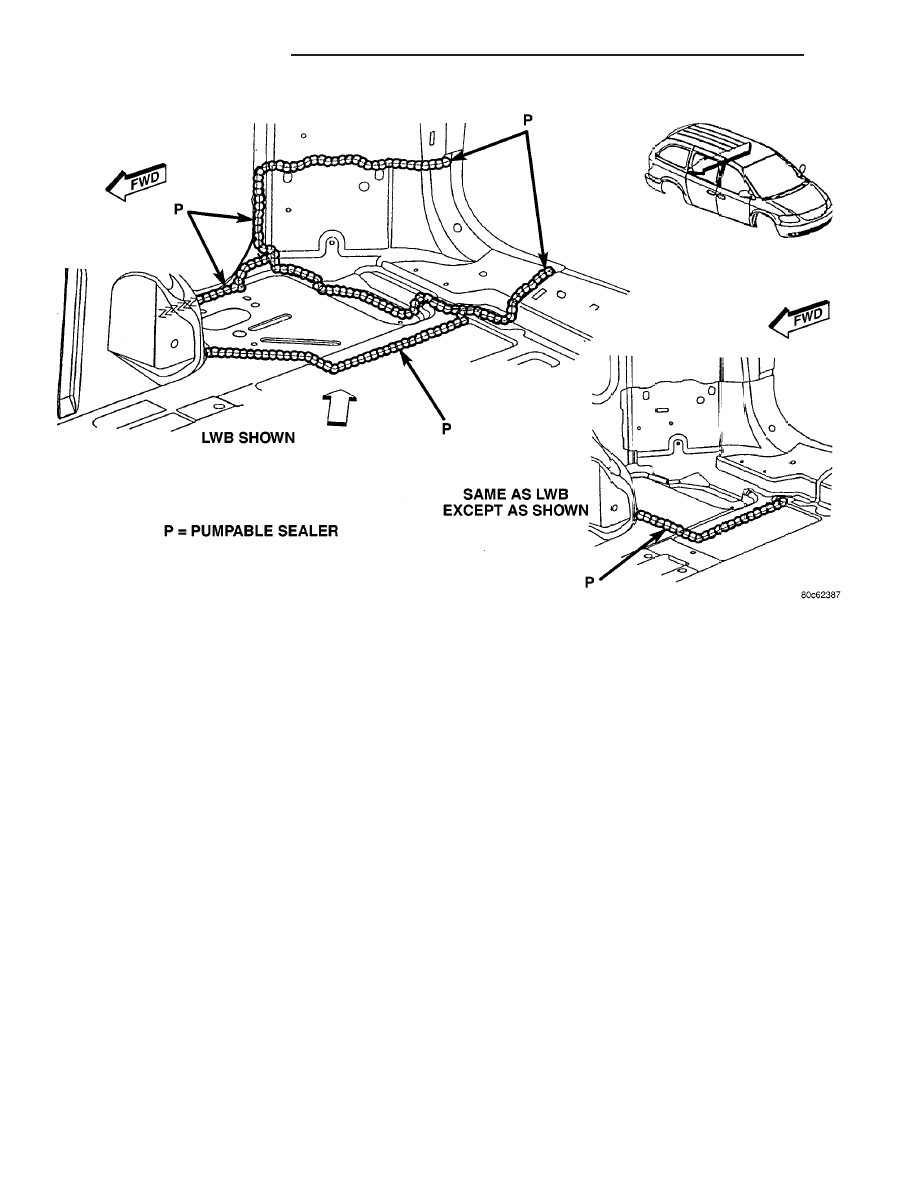

Fig. 34 FLOOR PAN SEAMS - LEFT AND RIGHT SIDES

23 - 220

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

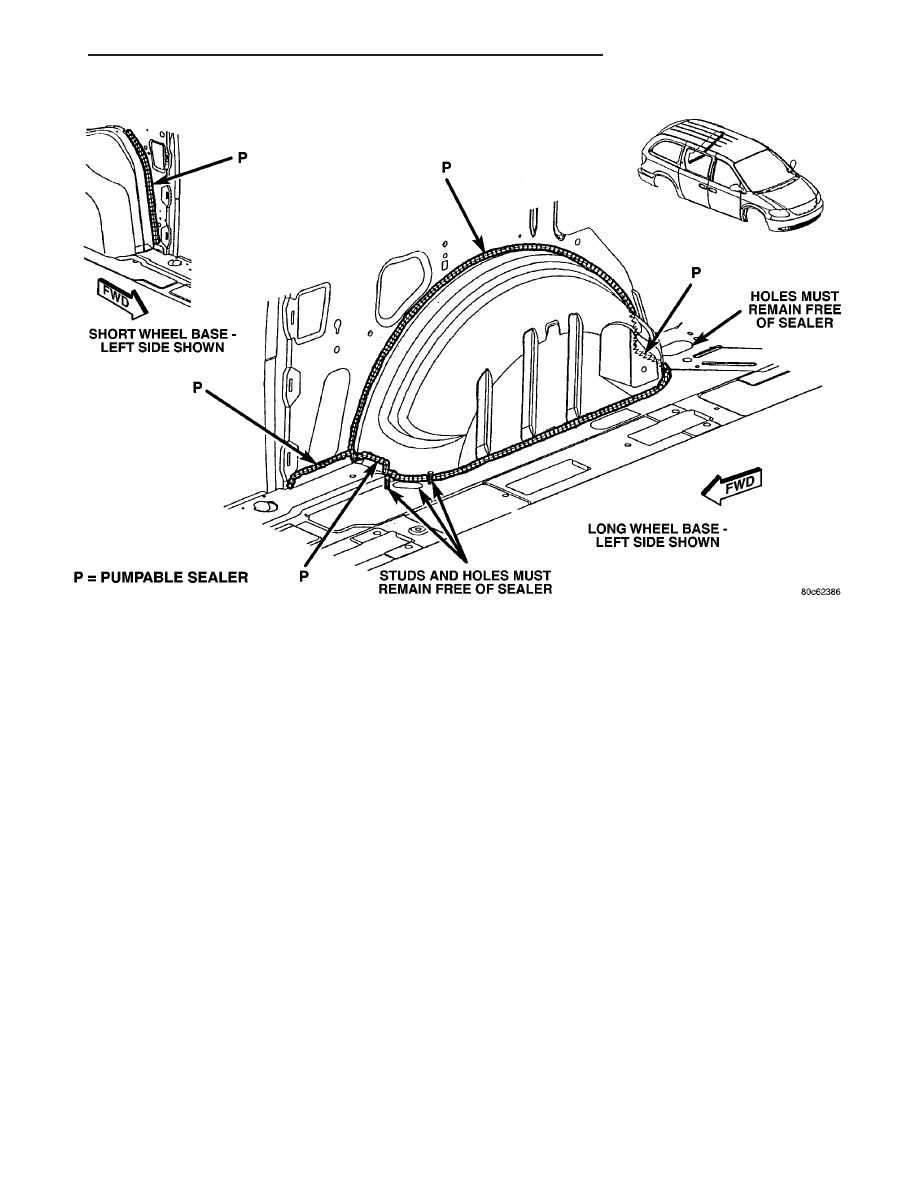

Fig. 35 FLOOR PAN & REAR WHEELHOUSE AREA - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 221

SEALER LOCATIONS (Continued)

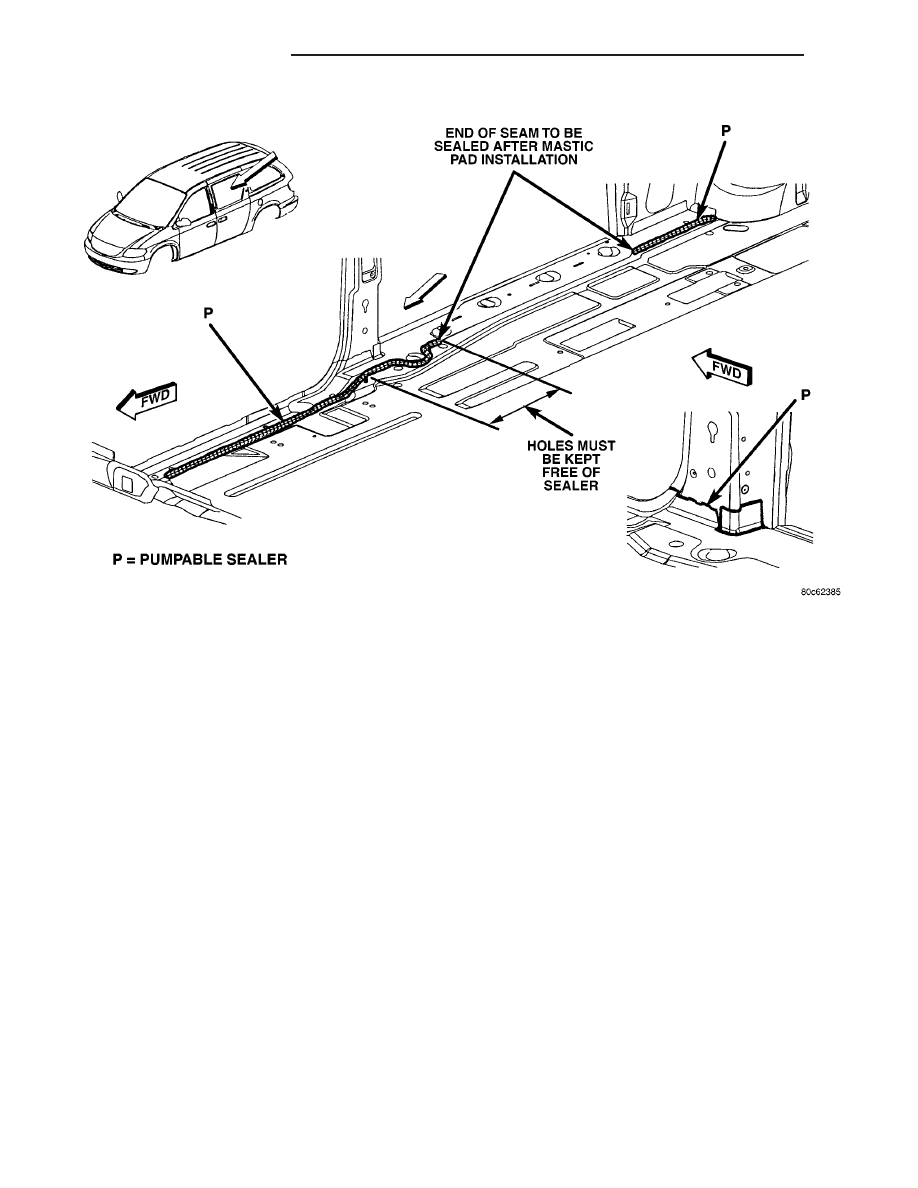

Fig. 36 FLOOR PAN SILL & D-PILLAR SEAMS - LEFT AND RIGHT SIDES

23 - 222

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)
