SYNCHRONIZING CABLE ADJUSTMENT

NOTE:
Bench seats equipped with child restraint seats
have an interlock feature that will not allow the seat
back to fold forward with the child seat open.
If the seat back hinges do not release at the same
time the synchronizing cable must be adjusted.

(1) Remove seat from vehicle. Refer to Owner’s

Manual for proper procedures.

(2) Disengage cable from the recline mechanism by

pulling the cable end toward the front of the seat
(Fig. 93).

(3) Pull U-shaped locking tab on self-adjusting

mehcanism to disengage auto-adjust feature.

(4) Reattach

self-adjusting

mechanism,

pulling

against spring load to tighten cable.

(5) Press locking tab onto the adjusting mecha-

nism to lock into place.

BENCH SEAT BACK

REMOVAL

NOTE: Bench seats equipped with child restraint
seats have an interlock feature that will not allow
the seat back to fold forward with the child seat
open.

(1) Remove the headrests. (Refer to 23 - BODY/

SEATS/HEADREST - REMOVAL)

(2) Remove the armrests, if equipped. (Refer to 23

- BODY/SEATS/ARMREST - REMOVAL)

(3) Remove the upper hinge cover. (Refer to 23 -

BODY/SEATS/SEAT

BACK

HINGE

COVERS

-

REMOVAL)

(4) Disengage synchronizing cable housing from

seat back hinge, if equipped.

(5) Disengage synchronizing cable end from (clip

on left side) hinge latch release arm, if equipped.

(6) Remove shoulder bolts attaching seat back

hinge to seat back frame (Fig. 94).

(7) Remove the seat back.

INSTALLATION

NOTE: Bench seats equipped with child restraint
seats have an interlock feature that will not allow
the seat back to fold forward with the child seat
open.

(1) Install the seat back.
(2) Install the shoulder bolts attaching the seat

back hinge to the seat back frame and tighten to 34
N·m (25 ft. lbs.) torque.

(3) Connect the synchronizing cable end from (clip

on left side) hinge latch release arm, if equipped.

(4) Connect the synchronizing cable housing to the

seat back hinge, if equipped.

(5) Install the upper hinge cover. (Refer to 23 -

BODY/SEATS/SEAT BACK HINGE - INSTALLA-
TION)

(6) Install the armrests, if equipped. (Refer to 23 -

BODY/SEATS/ARMREST - INSTALLATION)

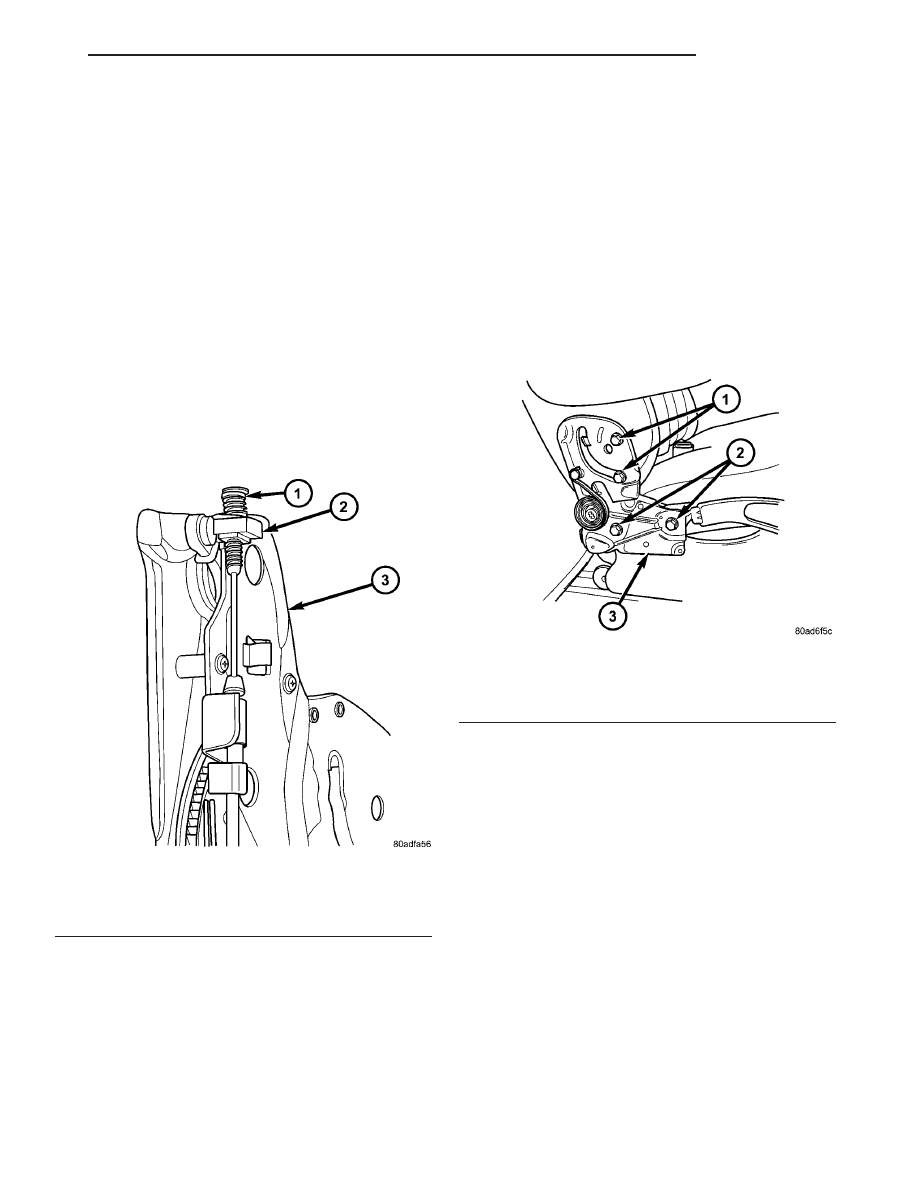

Fig. 93 SYNCHRONIZING CABLE

1 - CABLE END
2 - LOCKING TAB
3 - SETBACK HINGE

Fig. 94 SEAT BACK HINGE - TYPICAL

1 - SEATBACK FRAME SHOULDER BOLTS
2 - SEAT CUSHION FRAME BOLTS
3 - SEATBACK HINGE

RS

SEATS

23 - 171

BENCH SEAT BACK HINGE (Continued)

(7) Install the headrest sleeves. (Refer to 23 -

BODY/SEATS/HEADREST SLEEVE - INSTALLA-
TION)

(8) Adjust synchronizing cable, if equipped. (Refer

to 23 - BODY/SEATS/SYNCHRONIZING CABLE
ADJUSTMENT)

BENCH SEAT BACK COVER

REMOVAL

(1) Remove the bench seat back. (Refer to 23 -

BODY/SEATS/BENCH SEAT BACK - REMOVAL)

(2) Remove the bench seat back panel. (Refer to 23

-

BODY/SEATS/BENCH

SEAT

BACK

PANEL -

REMOVAL)

(3) Disconnect the cover J-straps.
(4) Remove the seat back cover from the seat back

assembly.

INSTALLATION

(1) Install seat back cover onto the seat back

frame and cushion assembly.

(2) Connect the J-straps.
(3) Install the bench seat back panel. (Refer to 23 -

BODY/SEATS/BENCH

SEAT

BACK

PANEL

-

INSTALLATION)

(4) Install the seat back. (Refer to 23 - BODY/

SEATS/BENCH SEAT BACK - INSTALLATION)

BENCH SEAT TRACK

REMOVAL

(1) Remove second row seat from vehicle. Refer to

Owner’s Manual for proper procedure.

(2) Place seat on clean covered work surface.
(3) Disengage seat track adjuster link wire from

track being removed.

(4) Remove nuts attaching track to seat riser (Fig.

95).

(5) Remove track from seat riser.

INSTALLATION

(1) Place track in position on seat riser.
(2) Install nuts attaching track to seat riser. (Fig.

95). Tighten nuts to 48 N·m (35 ft. lbs.) torque.

(3) Engage seat track adjuster link wire onto track

being installed.

(4) Install second row seat into vehicle.

PLASTIC GROCERY BAG
RETAINER

REMOVAL

3-PASS BENCH SEAT

(1) Remove five screws attaching the plastic gro-

cery bag retainer to the steel slats on the back frame
(Fig. 96).

(2) Remove retainer.

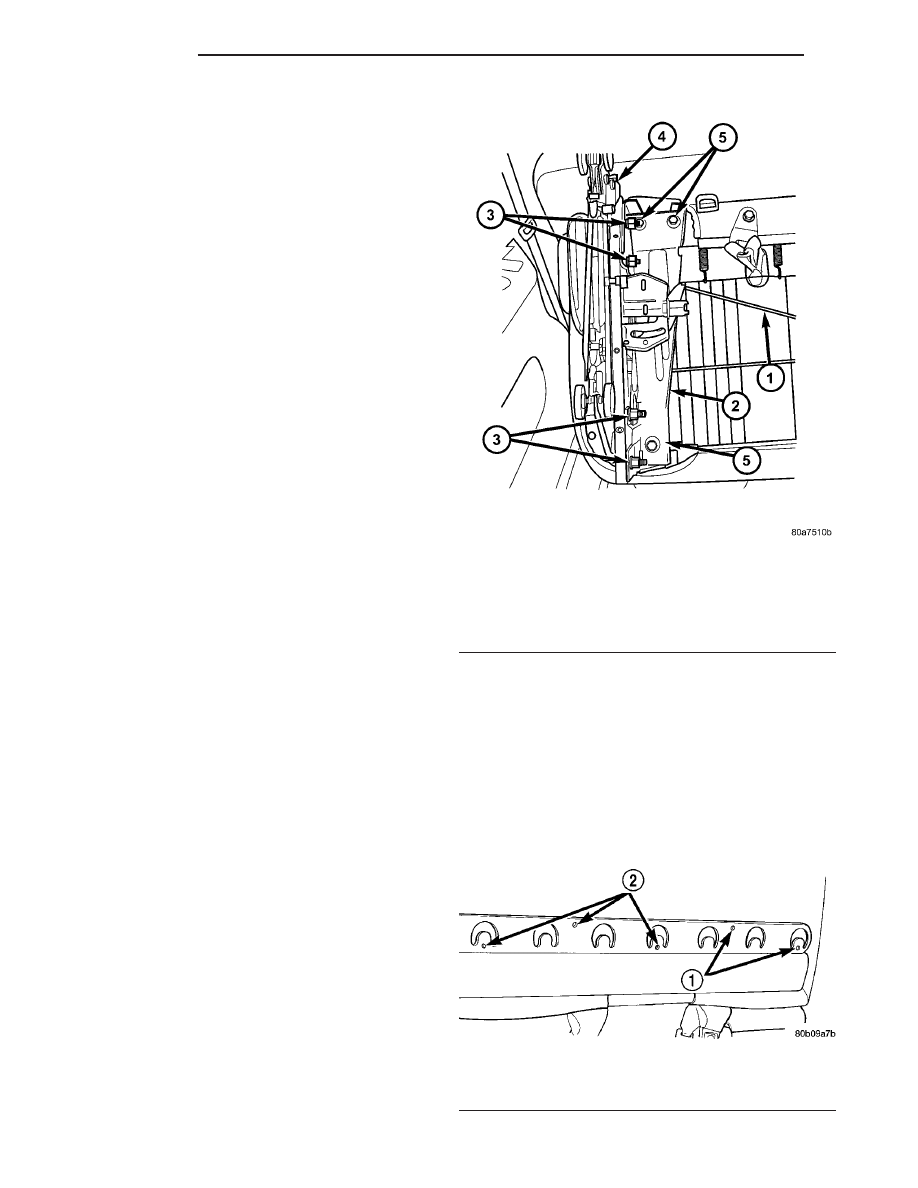

Fig. 95 BENCH SEAT TRACK

1 - SEAT TRACK ADJUSTER LINK
2 - RISER
3 - SEAT TRACK NUTS
4 - SEAT TRACK
5 - RISER BOLTS

Fig. 96 PLASTIC GROCERY BAG RETAINER

1 - ATTACHING SCREWS
2 - ATTACHING SCREWS

23 - 172

SEATS

RS

BENCH SEAT BACK (Continued)

50/50 SPLIT BENCH SEAT

(1) Remove the screws. (Fig. 97)
(2) Pull top of retainer away from the seat back

and lift off of the two bottom attachment hooks.

INSTALLATION

3-PASS BENCH SEAT

(1) Place retainer in position.
(2) Install the five attaching screws and tighten 2

N·m (17 in. lbs.) torque.

50/50 SPLIT BENCH SEAT

(1) Engage bottom hooks of the retainer and place

into position.

(2) Install the attaching screws and tighten 2 N·m

(17 in. lbs.) torque.

UNDER SEAT STORAGE BIN

REMOVAL

(1) Release under seat storage bin latch and open

bin.

(2) Depress lock tabs at the rear/top edge of the

storage bin (Fig. 98).

(3) Pull storage bin from bucket seat riser.

INSTALLATION

(1) Engage storage bin tracks into guides on each

side of seat riser.

(2) Push storage bin inward until lock tabs snap

past retaining ridge on tracks

(3) Verify storage bin latch operation.

UNDER SEAT STORAGE BIN
GUIDE

REMOVAL

(1) Remove under seat storage bin. (Refer to 23 -

BODY/SEATS/UNDER

SEAT

STORAGE

BIN

-

REMOVAL)

(2) Remove screws attaching storage bin track

guide to seat riser (Fig. 99).

(3) Remove track guide from vehicle.

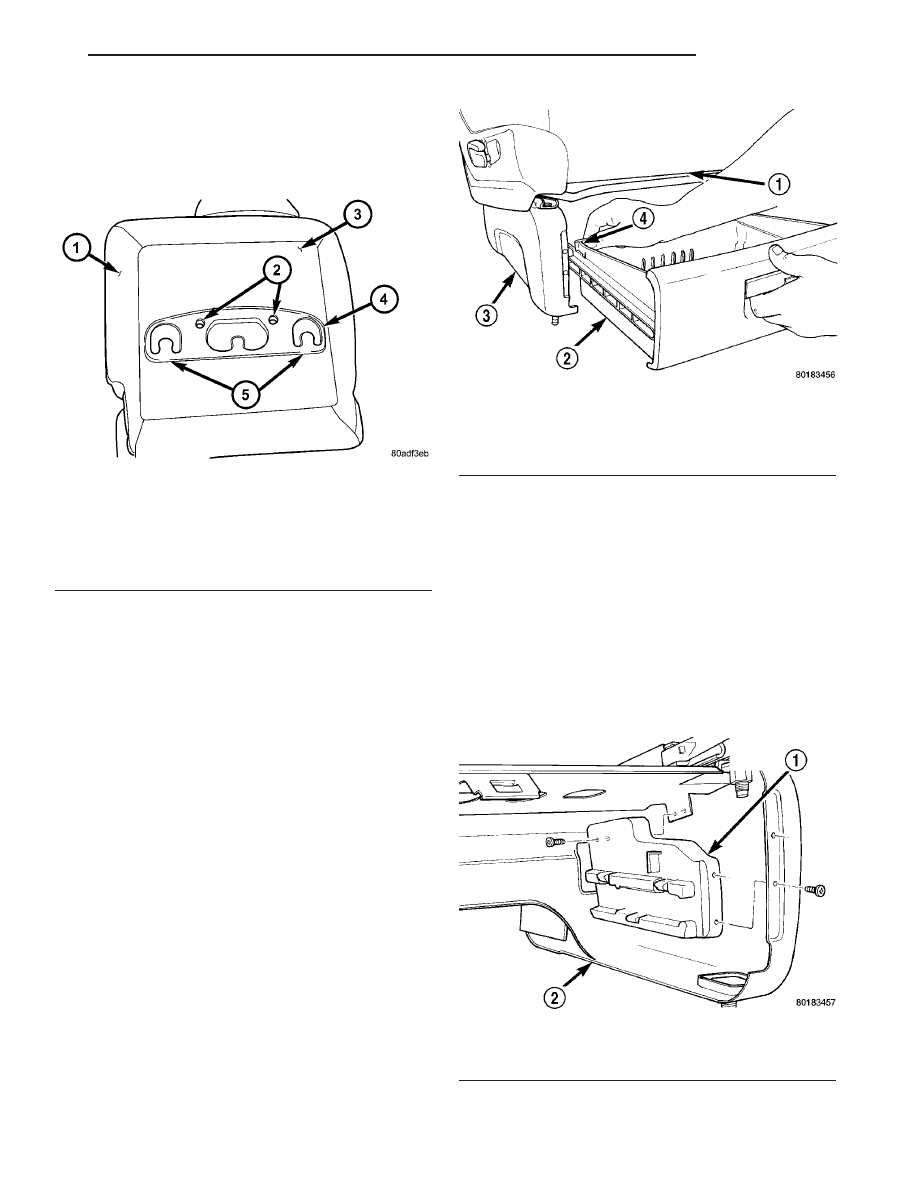

Fig. 97 PLASTIC GROCERY BAG RETAINER - 50/50

SPLIT

1 - SEAT BACK
2 - ATTACHING SCREWS
3 - SEAT BACK PANEL
4 - GROCERY BAG RETAINER
5 - ATTACHMENT HOOKS

Fig. 98 STORAGE BIN

1 - PASS. SIDE BUCKET SEAT
2 - UNDER SEAT STORAGE BIN
3 - RISER
4 - LOCK TAB

Fig. 99 UNDER SEAT STORAGE BIN GUIDE

1 - STORAGE BIN TRACK GUIDE
2 - RISER

RS

SEATS

23 - 173

PLASTIC GROCERY BAG RETAINER (Continued)

INSTALLATION

(1) Place track guide in position on seat riser.
(2) Install screws attaching storage bin track guide

to seat riser (Fig. 99). Tighten screws to 3.6 N·m
(31.8 in lbs.) torque.

(3) Install under seat storage bin. (Refer to 23 -

BODY/SEATS/UNDER

SEAT

STORAGE

BIN

-

INSTALLATION)

UNDER SEAT STORAGE BIN
LOCK/LATCH

REMOVAL

(1) Open under seat storage bin.
(2) Remove screws holding under seat storage bin

lock/latch to storage bin (Fig. 100).

(3) Remove lock/latch from bin.

INSTALLATION

(1) Place lock/latch in position on storage bin.
(2) Install screws to hold lock/latch to storage bin

(Fig. 100).

(3) Verify under seat storage bin latch operation.

LUMBAR SUPPORT

REMOVAL

(1) Remove screw attaching lumbar handle to seat

back (Fig. 101).

(2) Remove seat back assembly from cushion.
(3) Detrim the seat back assembly.
(4) Remove frame and replace.

INSTALLATION

(1) Trim the seat back frame.
(2) Install seat back assembly to cushion.
(3) Install attaching screw to lumbar handle. The

handle is to be installed, between two and three
O’clock position. Tighten screw to 1 N·m (11 ft. lbs.)
torque.

(4) Test lumbar operation.

SEAT RISER LATCH LOCKING
LINK

REMOVAL

(1) Remove seat as necessary to access latch lock-

ing link.

NOTE: If the seat is locked in the seated position
and cannot be tilted forward, it can be released by
reaching into the escutcheons with a hook tool or a
finger from the rear. Pulling the latch toward the
rear of the vehicle will unlock the seat latch allow-
ing the seat to tilt forward.

(2) Using a flat bladed tool pry plastic latch lock-

ing link free from both pins (Fig. 102).

(3) Remove link from seat.

INSTALLATION

(1) Place latch locking link into position (Fig. 102).
(2) Press latch locking link onto pins lock and seat

fully.

(3) Place seat into position and verify proper oper-

ation.

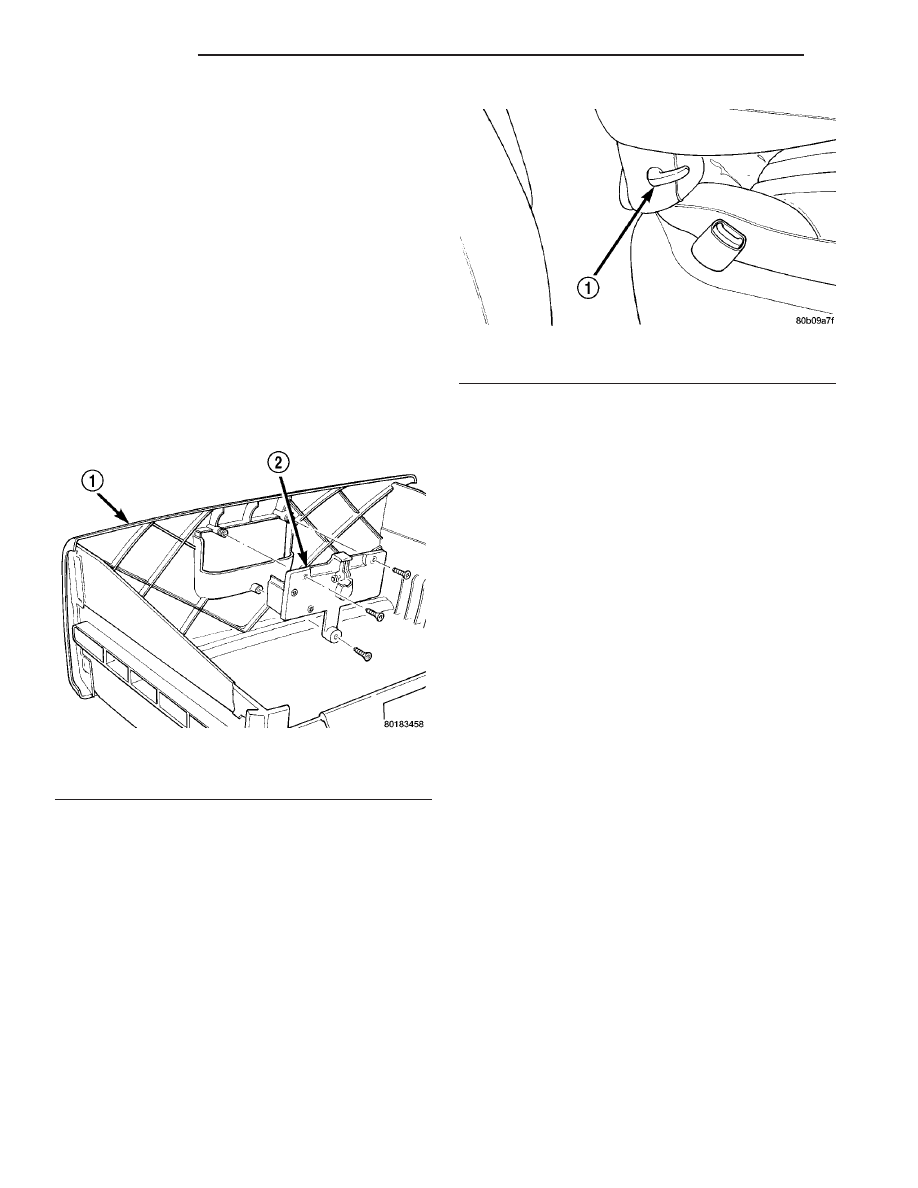

Fig. 100 UNDER SEAT STORAGE BIN LOCK/LATCH

1 - UNDER SEAT STORAGE BIN
2 - LOCK/LATCH

Fig. 101 LUMBAR HANDLE

1 - LUMBAR HANDLE

23 - 174

SEATS

RS

UNDER SEAT STORAGE BIN GUIDE (Continued)
