INSTALLATION

All vehicles with driver and passenger side air

bags must have a colored coded five Bullet point air
bag warning label applied to the sun visor, verify
label availability and ensure the label is installed.

(1) Place sun visor in position on vehicle.
(2) Connect illuminated vanity mirror wire connec-

tor into body harness.

(3) Place sun visor in position on roof.
(4) Install screws to hold sun visor to roof header

(Fig. 51).

(5) Engage sun visor into center support.

SUN VISOR SUPPORT

REMOVAL

(1) Disengage sun visor from support.
(2) Remove screw holding support to roof header

(Fig. 52).

(3) Remove sun visor support from vehicle.

INSTALLATION

(1) Place sun visor support in position on vehicle.
(2) Install screw holding support to roof header

(Fig. 52).

(3) Engage sun visor into support.

SECOND ROW DOOR COVER
HANDLE AND EMERGENCY
RELEASE

REMOVAL

(1) Raise second row door cover (Fig. 53).

(2) Attach to the handle is a emergency release

strap (Fig. 54).

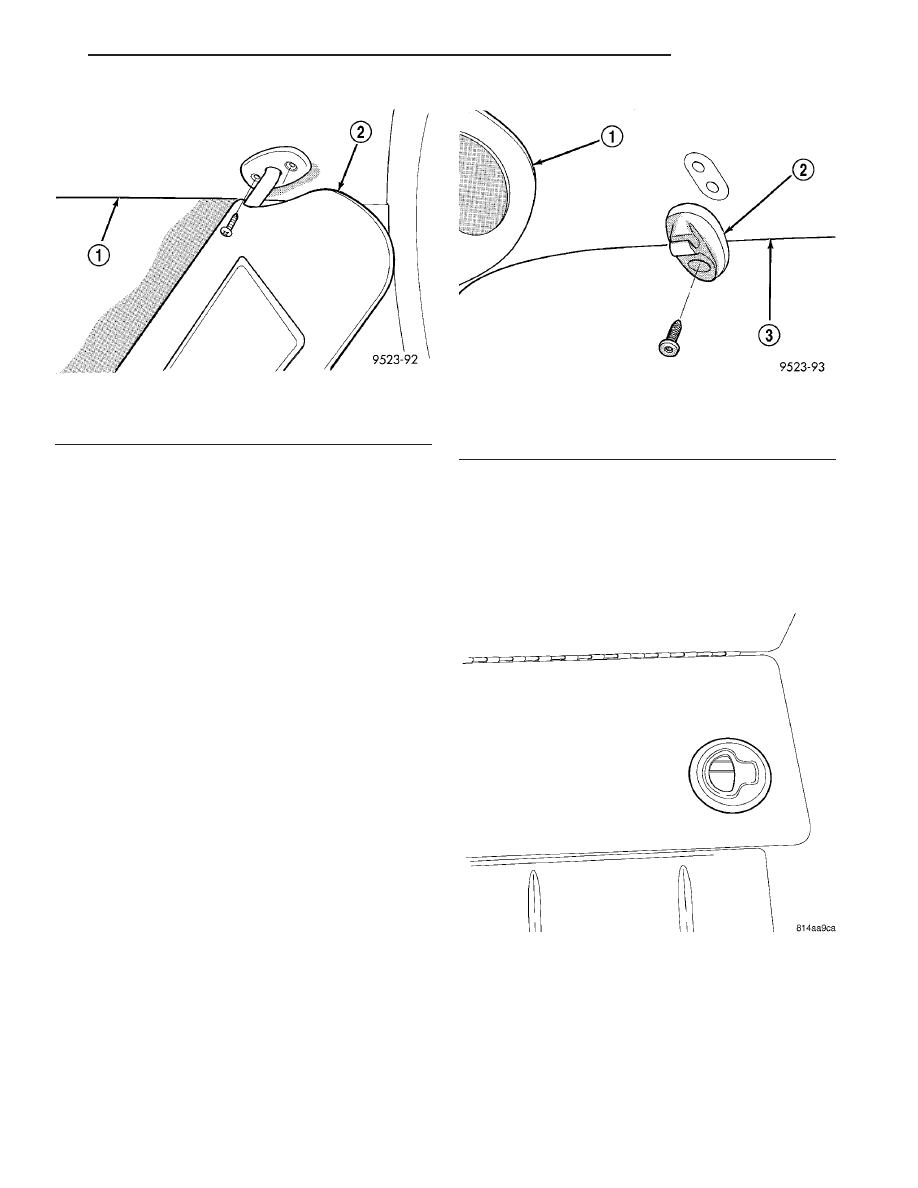

Fig. 51 SUN VISOR

1 - HEADLINING
2 - SUN VISOR

Fig. 52 SUN VISOR SUPPORT

1 - OVERHEAD CONSOLE
2 - SUN VISOR SUPPORT
3 - HEADLINING

Fig. 53 SECOND ROW DOOR ACCESS HANDLE

RS

INTERIOR

23 - 115

SUN VISOR (Continued)

(3) Remove two screws attaching the handle cover

(Fig. 55).

(4) Remove handle cover and disengage the emer-

gency release strap (Fig. 56).

(5) Move emergency release strap towards center

of vehicle and disengage strap (Fig. 57) and (Fig. 58).

(6) Remove handle and emergency release strap

from vehicle.

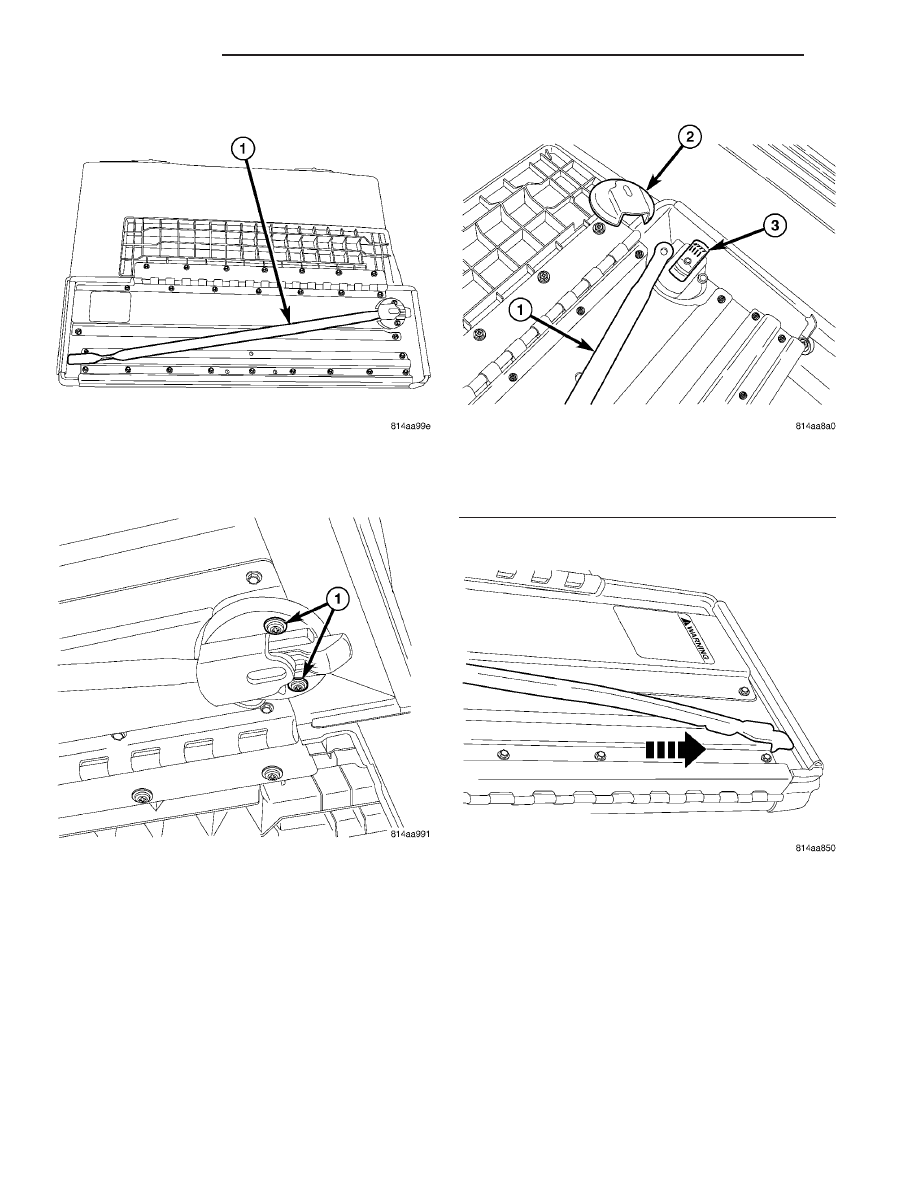

Fig. 54 EMERGENCY RELEASE STRAP

Fig. 55 SECOND ROW DOOR COVER HANDLE

Fig. 56 SECOND ROW COVER HANDLE AND LATCH

1 - EMERGENCY RELEASE STRAP
2 - HANDLE COVER
3 - HANDLE LATCH

Fig. 57 REMOVE EMERGENCY RELEASE STRAP

23 - 116

INTERIOR

RS

SECOND ROW DOOR COVER HANDLE AND EMERGENCY RELEASE (Continued)

INSTALLATION

(1) Place emergency release strap into position

(Fig. 59).

(2) Move emergency release strap outward and to

engage strap (Fig. 60).

(3) Engage the emergency release strap and han-

dle cover over handle latch (Fig. 61).

(4) Install two screws attaching the handle cover

(Fig. 62).

(5) Close second row door cover (Fig. 63).

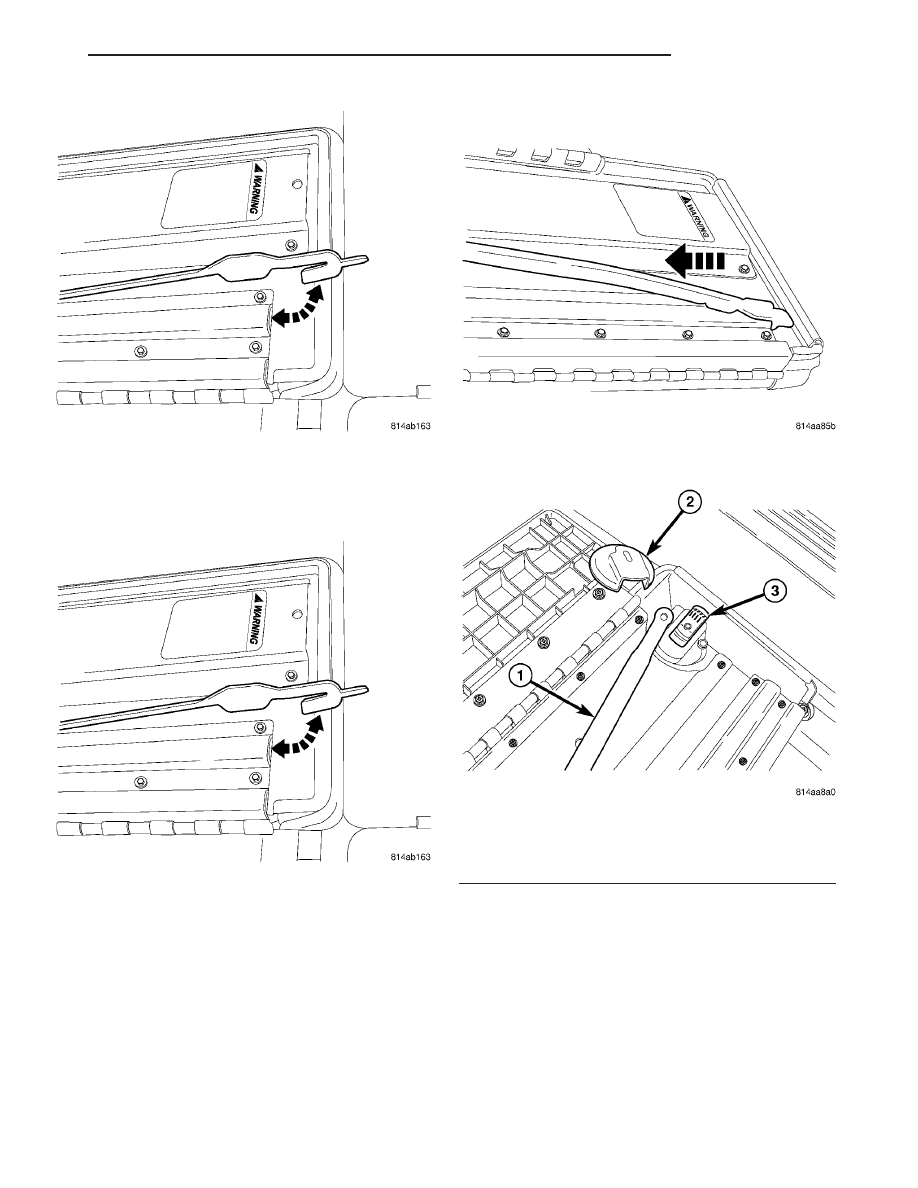

Fig. 58 EMERGENCY RELEASE STRAP END

Fig. 59 EMERGENCY RELEASE STRAP END

Fig. 60 INSTALL EMERGENCY RELEASE STRAP

Fig. 61 SECOND ROW COVER HANDLE AND LATCH

1 - EMERGENCY RELEASE STRAP
2 - HANDLE COVER
3 - HANDLE LATCH

RS

INTERIOR

23 - 117

SECOND ROW DOOR COVER HANDLE AND EMERGENCY RELEASE (Continued)

OVERHEAD RAIL CONSOLE
SYSTEM

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove storage compartments.
(3) Remove rear heater / A/C control unit, using

fingers grasp the top edge of control unit at the head-
liner and pull downward to release tabs (Fig. 64).

(4) Disconnect rear heater / A/C control unit wire

connectors.

(5) Open DVD player screen (Fig. 65).

(6) Remove four nuts attaching DVD player to the

overhead rail console system (Fig. 66).

(7) Disconnect DVD player wire connector.
(8) Remove four screws in the rail to remove DVD

mounting bracket, if necessary (Fig. 67).

Remove front console, using fingers grasp the top

edge of the front console at the headliner and pull
downward to release tabs (Fig. 68).

(9) Remove rail filler cover, by starting in rail

opening and pulling downward to release from rail
(Fig. 69).

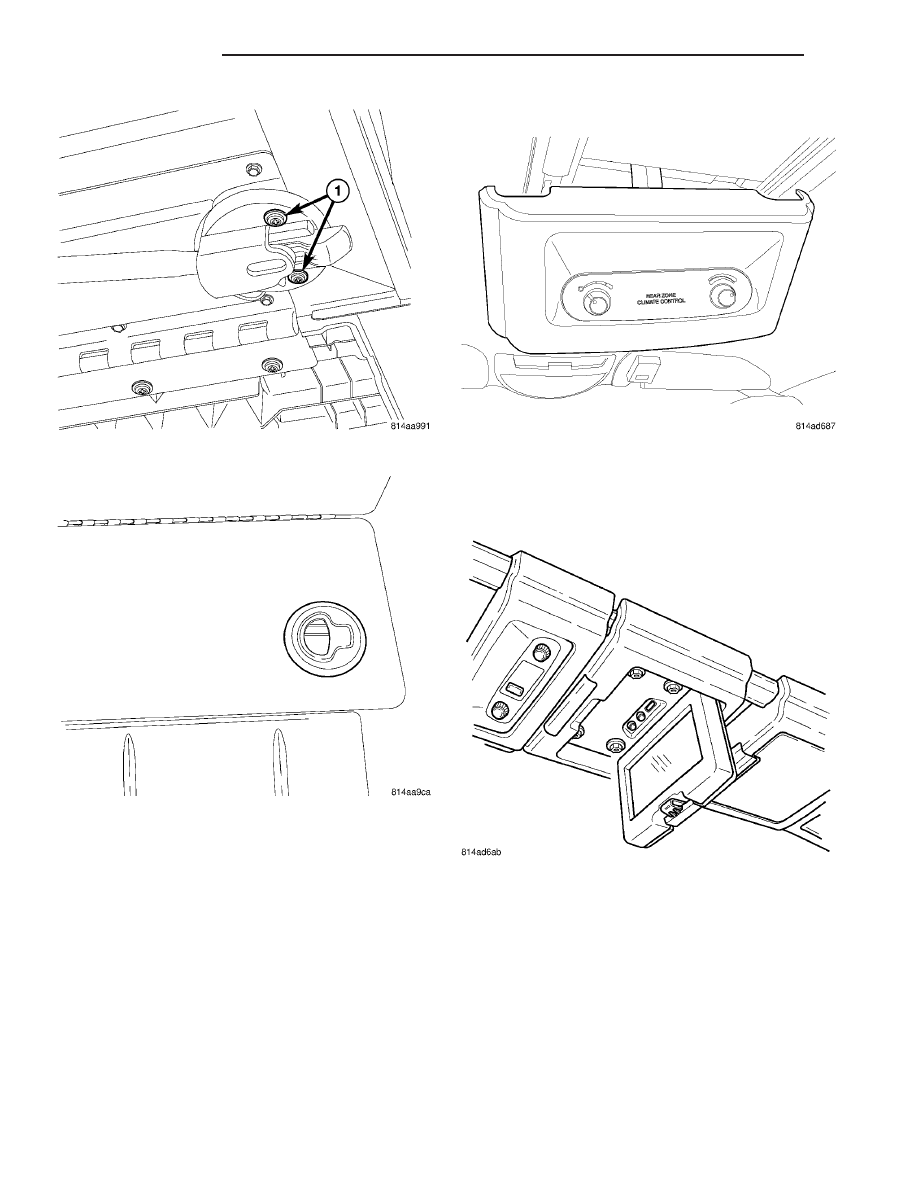

Fig. 62 SECOND ROW DOOR COVER HANDLE

Fig. 63 SECOND ROW DOOR ACCESS HANDLE

Fig. 64 REAR CLIMATE CONTROL

Fig. 65 DVD PLAYER
