Chrysler RG Voyager. Manual - part 1133

INSTALLATION

(1) Place rear tub carpet insert into position on

weld studs (Fig. 44).

(2) Slip carpet edges under quarter trim panel.
(3) Install nuts attaching third row seat lower trim

cover (Fig. 43). Follow the tightening sequence.

(4) Fold third row seats in to floor well.
(5) Install two screws attaching front edge of floor

tub carpet.

(6) Place anchor molding into position push on

clips to lock (Fig. 42).

(7) Remove liftgate sill plate. (Refer to 23 - BODY/

INTERIOR/LIFTGATE SILL PLATE - INSTALLA-
TION).

(8) Close liftgate.

REAR HEADER TRIM

REMOVAL

(1) Disengage hidden clips holding trim to rear

header (Fig. 45).

(2) Separate rear header trim from vehicle.

INSTALLATION

(1) Place rear header trim in position on vehicle.
(2) Align guide pins on trim to holes in header.
(3) Engage hidden clips to hold trim to rear

header.

(4) Engage interlock tabs at D-pillar trim.

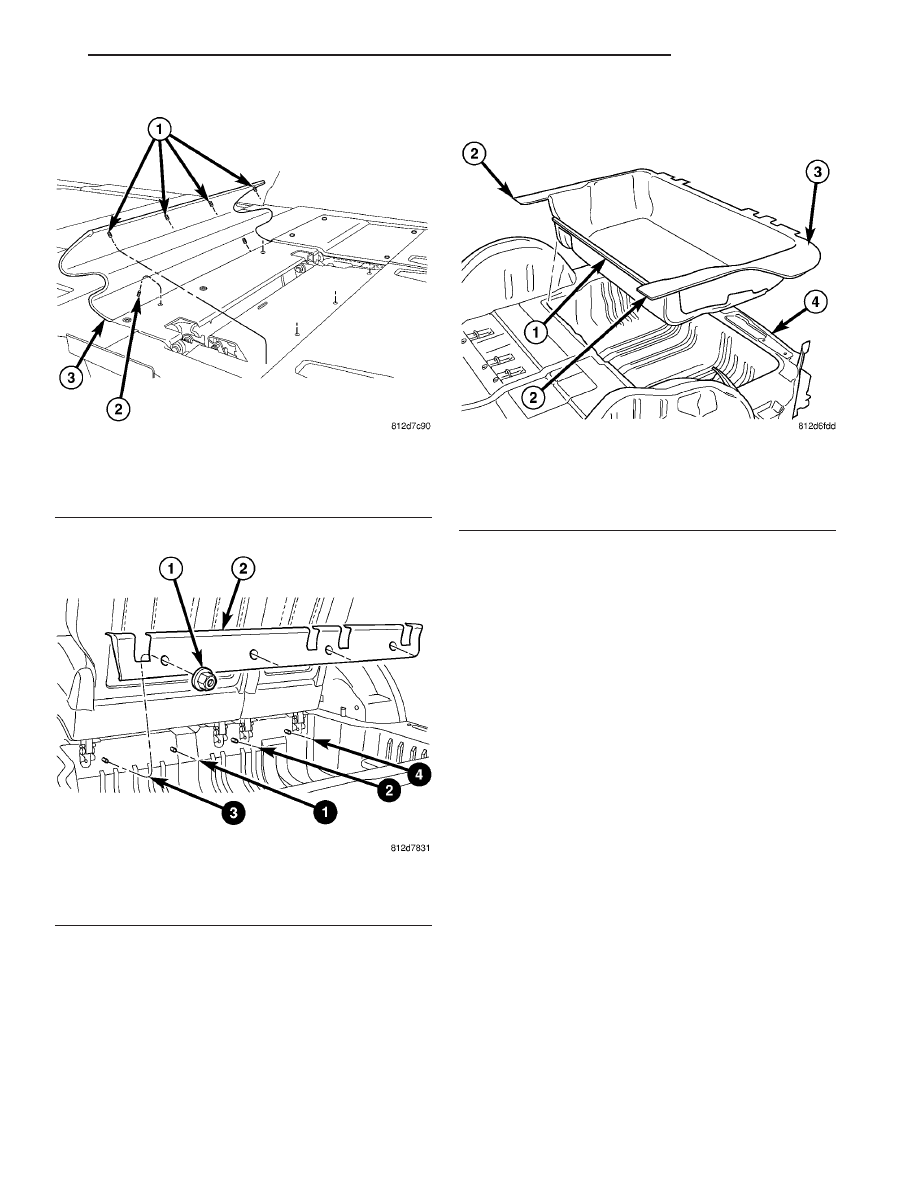

Fig. 42 ANCHOR MOLDING

1 - 2-WAY CLIPS INTO SEAT FRAME
2 - 4-WAY LOCATING PINS (2)
3 - FRONT SEAT ANCHOR MOLDING

Fig. 43 REAR SEAT TRIM COVER

1 - PLASTIC NUTS ON WELD STUDS
2 - LOWER TRIM COVER

Fig. 44 REAR FLOOR TUB CARPET INSERT

1 - REAR TUB
2- TAB ON SIDE OF CARPET IN WHEELHOUSE AREA
3 - REAR TUB CARPET
4 - LOAD THROUGH LIFTGATE OPENING

RS

INTERIOR

23 - 111

REAR FLOOR TUB CARPETS INSERT - FOLD-IN-FLOOR (Continued)

REAR HVAC LOUVER

REMOVAL

(1) Using a trim stick (C-4755), pry edge of louver

from bezel.

(2) Remove HVAC louver from bezel.
(3) Using a trim stick, pry lower edge of HVAC

bezel away from headlining (Fig. 46).

(4) Remove louver from vehicle.

INSTALLATION

(1) Place bezel in position in HVAC duct opening.
(2) Push inward on bezel until clips snap in place.

Verify that all four clips have been engaged to the
bezel and that the bezel is flush to the headlining

(3) Position HVAC louver to bezel.
(4) Snap both ends of the louver into HVAC bezel.

RIGHT QUARTER TRIM PANEL

REMOVAL

CAUTION: Disconnect the battery negative cable.
Damage to accessory feed circuit can result.

(1) Remove first row seat.
(2) Remove second row seat.
(3) Remove sliding door sill trim panel.
(4) Remove quarter trim bolster.
(5) Remove D-pillar trim panel.
(6) Remove first row seat belt anchor.
(7) Remove second row seat belt anchor.
(8) Remove screws attaching quarter trim to quar-

ter panel from bolster area.

(9) Remove screws attaching rear edge of quarter

trim to attaching bracket.

(10) Disengage hidden clips attaching front of

quarter trim to quarter panel rearward of sliding
door opening and at locators.

(11) Remove quarter trim from quarter panel.
(12) Disconnect speaker wire connector on LWB

quarter trim panel with rear air conditioning.

(13) Pass second row seat belt through slot in trim

panel on long wheel base vehicle.

(14) Pass first row seat belt through slot in trim

panel.

(15) Remove quarter trim panel from vehicle.

INSTALLATION

(1) Position quarter trim panel on vehicle.
(2) Pass first row seat belt through slot in trim

panel.

(3) Pass second row seat belt through access hole

in trim panel on long wheel base vehicle.

(4) Connect wire connector into speaker on LWB

with rear air conditioning.

(5) Align locating pins on backside of trim panel to

mating holes in inner quarter panel.

(6) Engage hidden clips attaching front of quarter

trim to quarter panel rearward of sliding door open-
ing and at locators.

(7) Install screws attaching rear edge of quarter

trim to attaching bracket.

(8) Install screws attaching quarter trim to inner

quarter panel in bolster area.

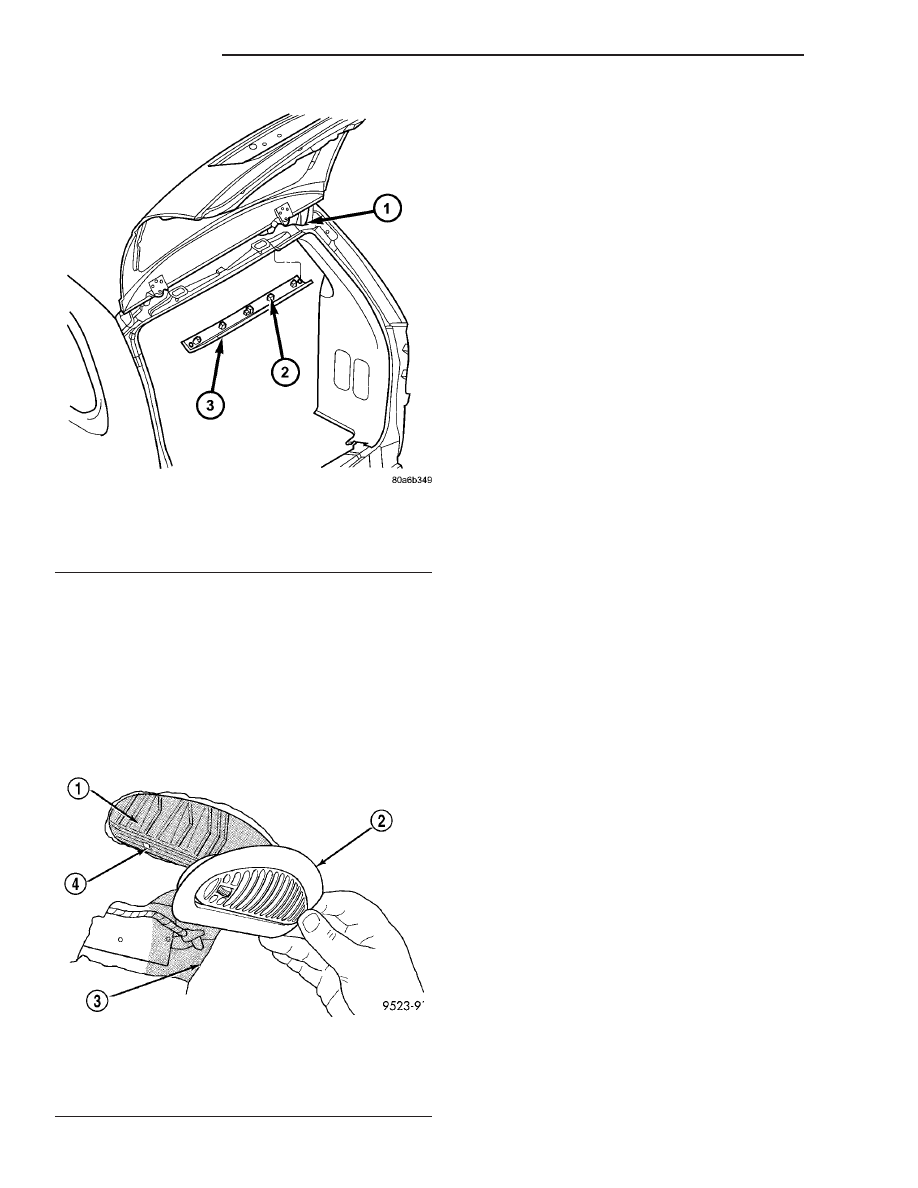

Fig. 45 REAR HEADER TRIM

1 - REAR HEADER
2 - GUIDE PINS
3 - CLIPS

Fig. 46 REAR HVAC LOUVER

1 - HEVAC DUCT
2 - REAR HEVAC LOUVER
3 - HEADLINING
4 - CLIP

23 - 112

INTERIOR

RS

REAR HEADER TRIM (Continued)

(9) Install second row seat belt anchor on long

wheel base vehicle. Tighten all seat belt bolts to 39
N·m (29 ft. lbs.) torque.

(10) Install first row seat belt anchor.
(11) Install D-pillar trim panel.
(12) Install C-pillar trim panel.
(13) Install quarter trim bolster.
(14) Install sliding door sill trim panel.
(15) Install second row seat, if equipped.
(16) Install first row seat.
(17) Connect the battery negative cable.

REAR VIEW MIRROR

REMOVAL

(1) If equipped, disconnect mirror harness connec-

tor (Fig. 47).

(2) Loosen the mirror base set screw (Fig. 48).
(3) Slide the mirror base upward and off the

bracket.

INSTALLATION

(1) Position the mirror base at the bracket and

slide it downward onto the support bracket.

(2) Tighten the setscrew 1 N·m (15 in. lbs.) torque.
(3) If equipped, connect mirror harness connector.

RIGHT D-PILLAR TRIM PANEL

REMOVAL

(1) Remove rear header trim cover.
(2) Remove liftgate sill plate.
(3) Remove second row seat belt turning loop on

long wheel base vehicle.

(4) Remove bolt attaching second row seat belt,

anchor to quarter on short wheel base vehicle.

(5) Disengage hidden clips attaching trim to D-pil-

lar.

(6) Remove D-pillar trim panel from D-pillar.
(7) Disconnect speaker wire connector, if equipped.
(8) Pass second row seat belt, if equipped, through

slot in trim panel on short wheel base vehicle.

(9) Remove D-pillar trim from vehicle.

INSTALLATION

(1) Position D-pillar trim on vehicle.
(2) Pass second row seat belt, if equipped, through

slot in trim panel on short wheel base vehicle.

(3) Connect speaker wire connector to speaker, if

equipped.

(4) Align locating pins on backside of trim panel to

mating holes in D-pillar.

(5) Engage hidden clips attaching trim to D-pillar.
(6) Install screws attaching trim panel to attach-

ing bracket on short wheel base vehicle.

(7) Install quarter trim bolster on short wheel base

vehicle.

(8) Install bolt to attach second row seat belt, if

equipped, anchor to quarter on short wheel base
vehicle. Tighten all seat belt bolts to 39 N·m (29 ft.
lbs.) torque.

(9) Install second row seat belt turning loop on

long wheel base vehicle.

(10) Install liftgate sill plate.
(11) Install rear header trim cover.

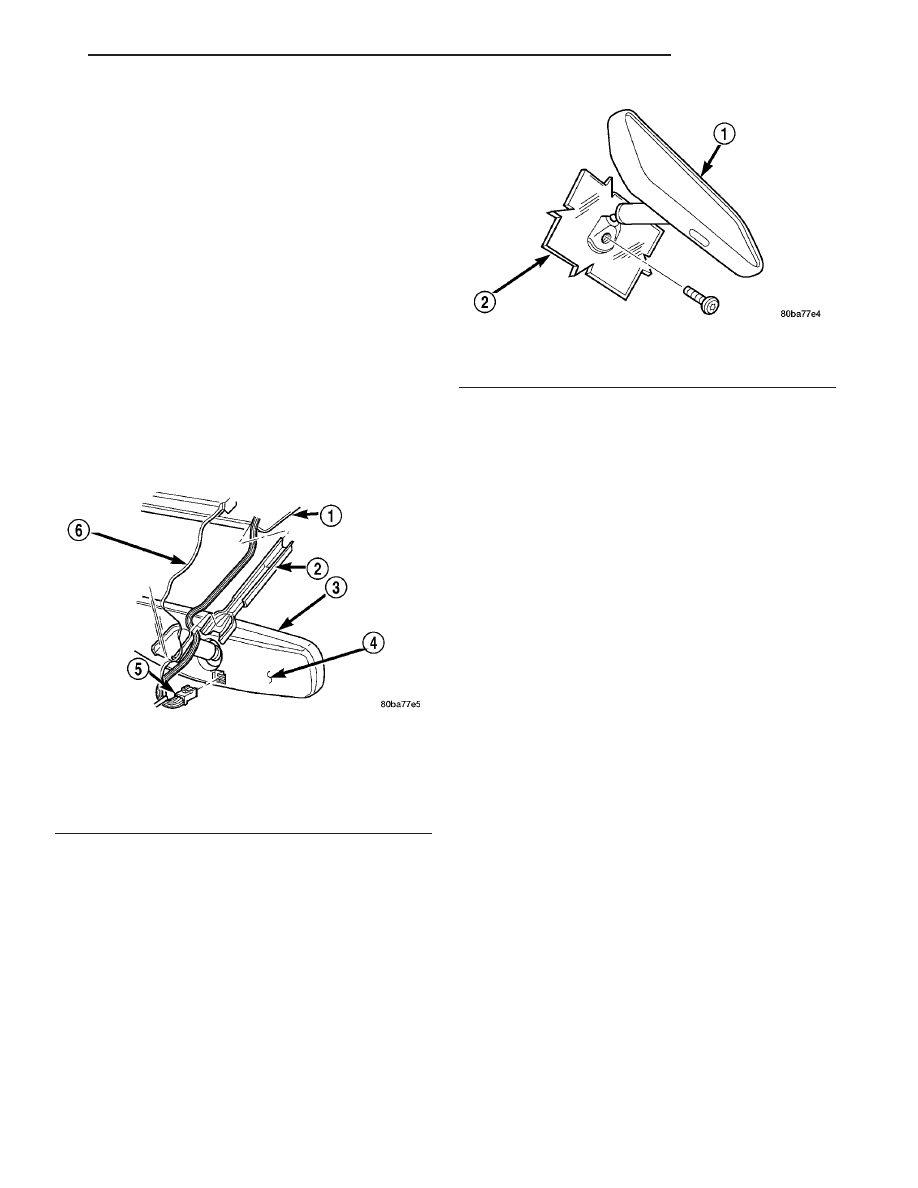

Fig. 47 REAR VIEW MIRROR ASSEMBLY

1 - HEADLINER
2 - WIRE COVER
3 - MIRROR
4 - MIRROR ASSEMBLY
5 - WIRE CONNECTOR
6 - WINDSHIELD

Fig. 48 REAR VIEW MIRROR

1 - MIRROR
2 - WINDSHIELD

RS

INTERIOR

23 - 113

RIGHT QUARTER TRIM PANEL (Continued)

SECOND ROW FLOOR TUB
CARPET INSERT - FOLD-IN-
FLOOR

REMOVAL

(1) Move both front seats to the full forward posi-

tion.

(2) Fold second row seats into the floor well.
(3) Remove rear carpet ring and cover from vehi-

cle. (Refer to 23 - BODY/INTERIOR/REAR CARPET
RING AND COVER ASSEMBLY - REMOVAL).

(4) Remove second row seat from vehicle. Repeat

operation for other side, if necessary.

(5) Remove second row floor tub insert(s) from

vehicle (Fig. 49).

INSTALLATION

(1) Place second row floor tub insert(s) into posi-

tion (Fig. 49).

(2) Place seat(s) into position and install seat.

(Refer to 23 - BODY/SEATS/SEAT - INSTALLA-
TION). Repeat operation for other side, if necessary.

(3) Install rear carpet ring and cover position.

(Refer to 23 - BODY/INTERIOR/REAR CARPET
RING AND COVER - INSTALLATION).

(4) Open second row seats into the upright posi-

tion.

(5) Move both front seats to the normal position.

SLIDING DOOR SILL PLATE

REMOVAL

(1) Disengage hidden clips holding sill plate to

sliding door opening sill.

(2) Disengage hooks holding outside edge of sill

plate to door sill (Fig. 50).

(3) Remove sill plate from vehicle.

INSTALLATION

(1) Place sill plate in position on vehicle.
(2) Engage hooks to hold outside edge of sill plate

to door sill.

(3) Align guide pins to holes in door sill.
(4) Engage hidden clips to hold sill plate to sliding

door opening sill.

(5) Engage interlock tabs at lower B-pillar and

quarter trim panel.

SUN VISOR

REMOVAL

All vehicles with driver and passenger side air

bags must have a colored coded five Bullet point air
bag warning label applied to the sun visor, verify
label availability and ensure the label is installed.

(1) Disengage sun visor from center support.
(2) Remove screws attaching sun visor to roof

header (Fig. 51).

(3) Remove sun visor from roof.
(4) If equipped, disconnect illuminated vanity mir-

ror wire connector from body harness.

(5) Remove sun visor from vehicle.

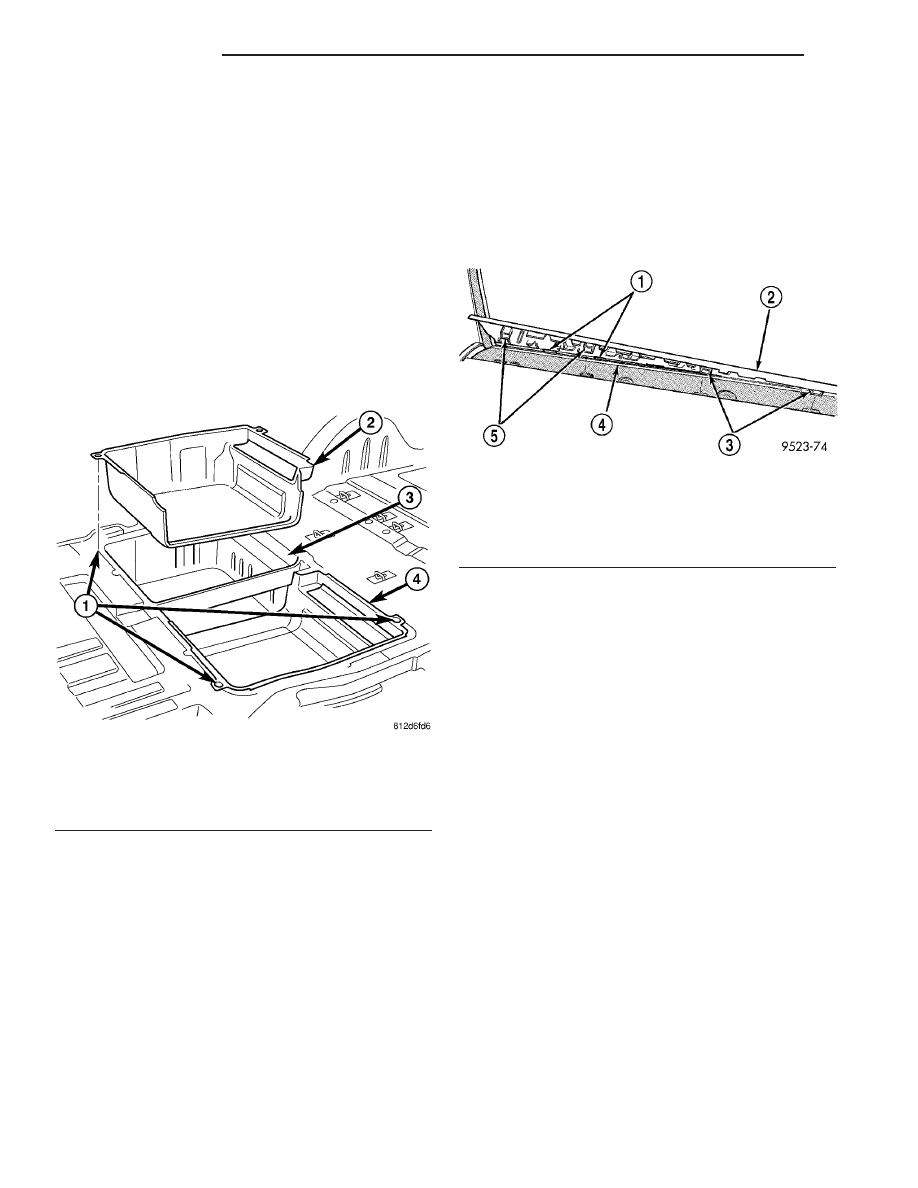

Fig. 49 SECOND ROW FLOOR TUB INSERT

1 - WELD STUDS
2 - RIGHT TUB INSERT
3 - SECOND ROW SEAT TUB
4 - LEFT TUB INSERT

Fig. 50 SLIDING DOOR SILL PLATE

1 - HOOKS
2 - SILL PLATE
3 - CLIPS
4 - SLIDING DOOR SILL
5 - CLIPS
