(1) With the help of an assistant place the instru-

ment panel into vehicle on roll down bolts. As you
roll the instrument panel up, lift the instrument
panel up so the duct work does not bind or bend and
you can set it down on the HVAC housing to get the
proper seal at the distribution duct. Get one bolt
started in the dash panel.

(2) Start the locator screw and install the right

side A-pillar retaining bolts (Fig. 5). There are two 13
mm bolts and one 10 mm bolt.

(3) Install the left side A-pillar retaining bolts.

There are two 13 mm bolts and one 10 mm bolt (Fig.
8).

(4) Tighten the right and left side cowl side roll

down bolt.

(5) Feed power mirror wire harness outboard

through the A-pillar.

(6) Install both the left and right power mirrors:

(a) Connect the wire connector and install the

mirror onto the vehicle.

(b) Install the three torx retaining screws.
(c) Using a firm push, snap the mirror trim

cover into place.
(7) Place steering column cover plate into position

(Fig. 8).

(8) Install six instrument panel steering column

cover plate attaching screws.

(9) Install the screws attaching the instrument

panel reinforcement (Fig. 9).

(10) Place brake pedal support bracket into posi-

tion and install three nuts attaching to instrument
panel.

(11) Place steering column into position and install

four nuts retaining the steering column to the dash
panel steering column mounting bracket and lower
column to the floor (Fig. 7).

(12) Connect the Occupant Restraint Controller

(ORC) harness connector.

(13) Connect the steering column wiring. There

are seven connectors and clip the harness to the col-
umn.

(14) Connect the left side wiring:

(a) Brake switch.
(b) Main bulkhead connector.
(c) Five harness connectors.
(d) Driver airbag connector.

(15)

Place steering column bearing shroud and

steering column shroud into position and install four
steering column shroud retaining screws (Fig. 6).

(16) Place fixed shroud into position and install

two steering column fixed shroud retaining screws
(Fig. 6).

(17) Install two screws to the hood release handle.
(18) Install the inflatable knee blocker. (Refer to

23 - BODY/INSTRUMENT PANEL/KNEE BLOCKER
- INSTALLATION).

(19) Install the lower steering column cover and

end cap. (Refer to 23 - BODY/INSTRUMENT PAN-
EL/LOWER STEERING COLUMN COVER AND
END CAP - INSTALLATION).

(20) Install the cluster bezel. (Refer to 23 - BODY/

INSTRUMENT

PANEL/CLUSTER

BEZEL

-

INSTALLATION).

(21) Install over steering column cover. (Refer to

23 - BODY/INSTRUMENT PANEL/STEERING COL-
UMN OPENING COVER - INSTALLATION).

(22) Install the right end cover. Position over

retaining slots and firmly snap into place.

(23) Connect the right side wire connectors to the

HVAC behind the glove box area and the two
antenna connectors behind the glove box hinge.

(24) Install the glove box:

(a) Install glove box into the vehicle. Line up the

hinges and firmly snap together.

(b) Push in on sides of glove box bin and raise

door.
(25) Install two screws to each right and left cowl

trim covers.

(26) Connect the wire connectors to the Passenger

Airbag.

(27) Install the screws attaching the instrument

panel frame to the dash panel below windshield
opening.

RS

INSTRUMENT PANEL

23 - 79

INSTRUMENT PANEL ASSEMBLY (Continued)

(28) Install screws attaching instrument panel

frame to the dash panel below windshield opening
(Fig. 4).

(29) Install the instrument panel top cover and

silencer. (Refer to 23 - BODY/INSTRUMENT PAN-
EL/INSTRUMENT PANEL TOP PAD - INSTALLA-
TION).

(30) Install both left and right side A-pillar trim

covers.

(31) Install bolts attaching the lower supports to

the floor pan (Fig. 3).

(32) Install bolts attaching the lower supports to

the instrument panel frame.

(33) Install the lower console:

(a) Install lower console to vehicle.
(b) Connect the auxiliary power outlet.
(c) Install the six retaining screws.

(34) Connect the battery negative cable.

INSTRUMENT PANEL CENTER
BEZEL

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Insert the trim stick (special tool #C-4755) or

equivalent between access cover and center bezel
gently pry outward.

(3) Carefully pry the access cover from the instru-

ment panel (Fig. 10).

(4) Remove the two center bezel attaching screws.
(5) Using a trim stick or equivalent, gently pry out

on the edge of the instrument panel center bezel and
pull outward.

(6) Disconnect the wire connectors to the accessory

switches and HVAC control.

(7) Remove the instrument panel center bezel from

the vehicle.

INSTALLATION

(1) Place center bezel near opening and connect

the wire connectors to the accessory switches and
HVAC control.

(2) Position the center bezel over the retaining

slots and firmly snap the instrument panel center
bezel into place (Fig. 10).

(3) Install the two center bezel attaching screws.
(4) Install the screw access cover to the bottom of

the center bezel.

INSTRUMENT PANEL RIGHT
END CAP

REMOVAL

(1) Open passenger side front door.
(2) Using a trim stick, disengage clips holding end

cover to instrument panel (Fig. 11).

INSTALLATION

(1) Position end cover over retaining slots and

firmly snap into place (Fig. 11).

(2) Close passenger side front door.

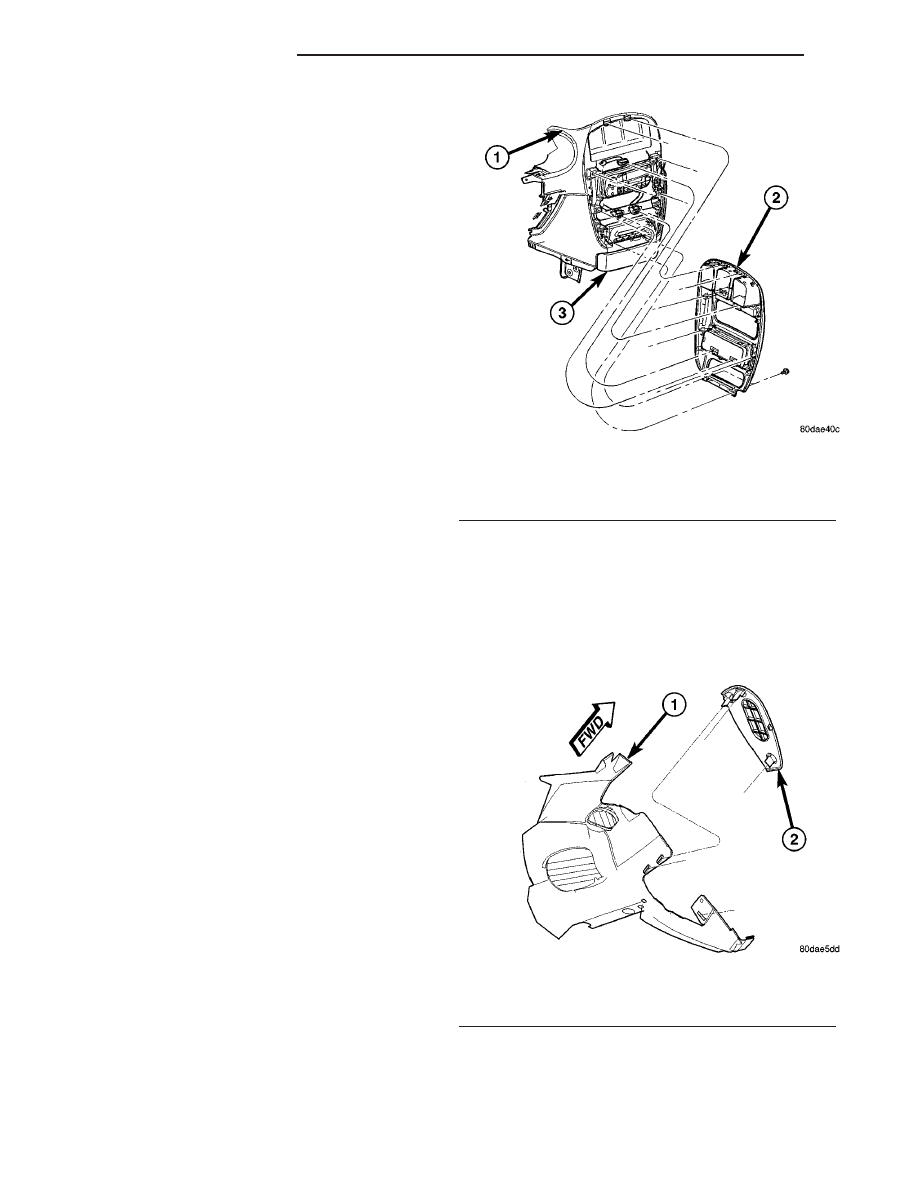

Fig. 10 INSTRUMENT PANEL CENTER BEZEL

1 - LOWER INSTRUMENT PANEL
2 - INSTRUMENT PANEL CENTER BEZEL
3 - CUPHOLDER

Fig. 11 INSTRUMENT PANEL END CAP

1 - INSTRUMENT PANEL
2 - INSTRUMENT PANEL END CAP

23 - 80

INSTRUMENT PANEL

RS

INSTRUMENT PANEL ASSEMBLY (Continued)

INSTRUMENT PANEL TOP
COVER

REMOVAL

(1) Remove A-pillar trim. Using a trim stick (spe-

cial tool #C-4755) or equivalent, gently pry out and
remove.

(2) Using a trim stick, disengage clips attaching

rear edge of top cover to instrument panel (Fig. 12).

NOTE: The Instrument Panel Top Cover may be hard
to unsnap from the instrument panel. Be sure not to
mar, scuff, or damage the instrument panel pad.

(3) Remove top cover from vehicle and silencer.

INSTALLATION

(1) Place the silencer pad into position.
(2) Place instrument panel top cover in position on

vehicle (Fig. 12).

(3) Engage clips attaching rear edge of top cover to

instrument panel.

(4) Pull top cover rearward.
(5) Install A-pillar trim.

LOWER CONSOLE

REMOVAL

(1) Remove screws attaching the lower console to

floor bracket and instrument panel (Fig. 13).

(2) Slide lower console rearward from around

instrument panel supports.

(3) Disconnect the auxiliary power outlet wire con-

nector (if equipped).

(4) Remove lower console from vehicle.

INSTALLATION

(1) Connect the auxiliary power outlet wire con-

nector (if equipped).

(2) Install the lower console into the vehicle (Fig.

13).

(3) Slide console forward around instrument panel

supports.

(4) Install the screws attaching lower console to

floor bracket and instrument panel.

LOWER INSTRUMENT PANEL

REMOVAL

When servicing the lower instrument panel, refer

to Body, Instrument Panel, and then the appropriate
removal procedure.

(1) Remove the right end cover.
(2) Remove the lower steering column cover (Fig.

14).

(3) Remove the center bezel.
(4) Remove the lower console.
(5) Remove the cup holder and track.
(6) Remove the glove box.
(7) Remove the glove box latch striker.
(8) Remove the glove box lamp.
(9) Remove the eighteen screws holding the lower

instrument panel to the reinforcement frame (Fig.
15).

(10) Remove the lower instrument panel from

vehicle.

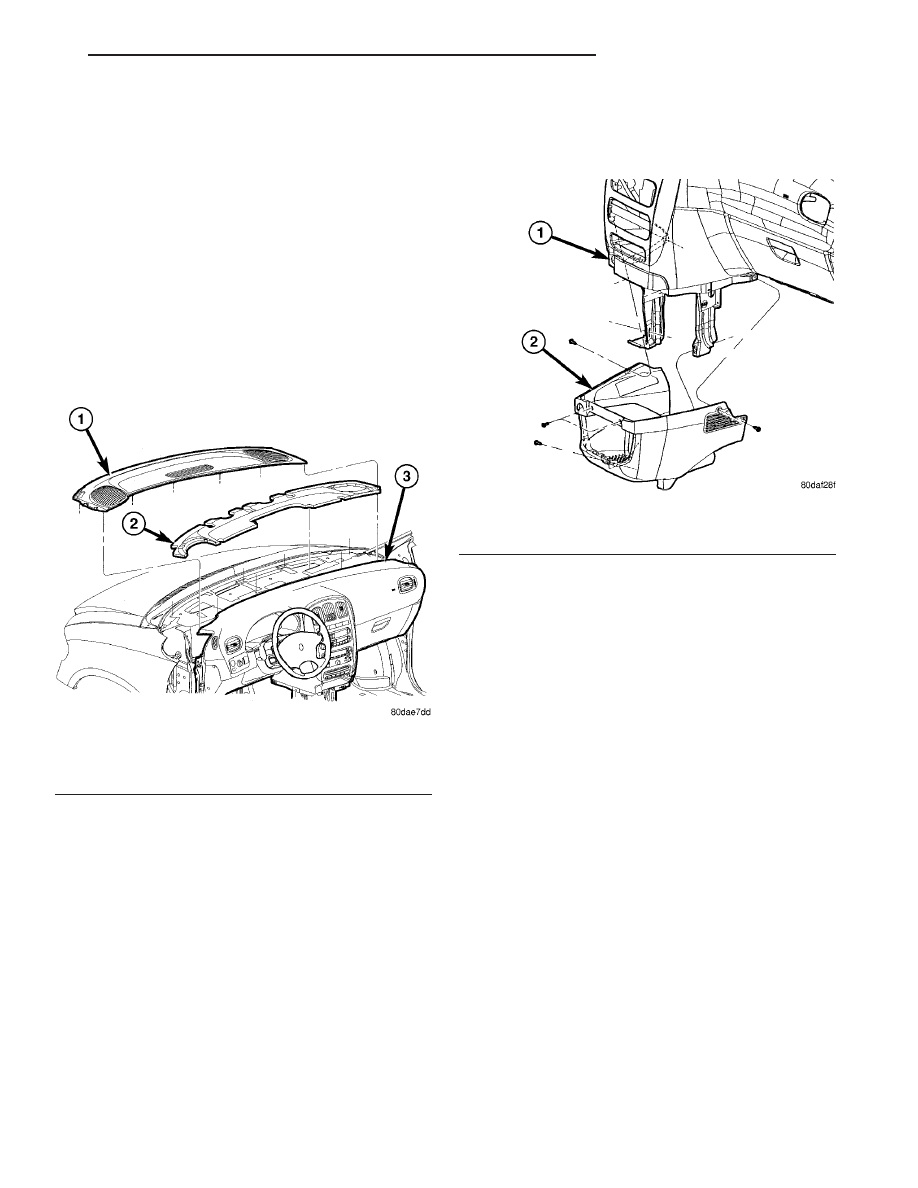

Fig. 12 INSTRUMENT PANEL TOP COVER

1 - INSTRUMENT PANEL TOP COVER
2 - INSTRUMENT PANEL SILENCER PAD
3 - INSTRUMENT PANEL

Fig. 13 INSTRUMENT PANEL FLOOR CONSOLE

1 - INSTRUMENT PANEL
2 - INSTRUMENT PANEL FLOOR CONSOLE

RS

INSTRUMENT PANEL

23 - 81

INSTALLATION

When servicing the lower instrument panel, refer

to Body, Instrument Panel, and then the appropriate
removal procedure.

(1) Install the lower instrument panel into the

vehicle (Fig. 15).

(2) Install the eighteen screws holding the lower

instrument panel to the reinforcement frame.

(3) Install the glove box lamp.
(4) Install the glove box latch striker.
(5) Install the glove box.
(6) Install the cup holder and track.
(7) Install the lower console.
(8) Install the center bezel.
(9) Install the lower steering column cover (Fig.

14).

(10) Install the right end cover.

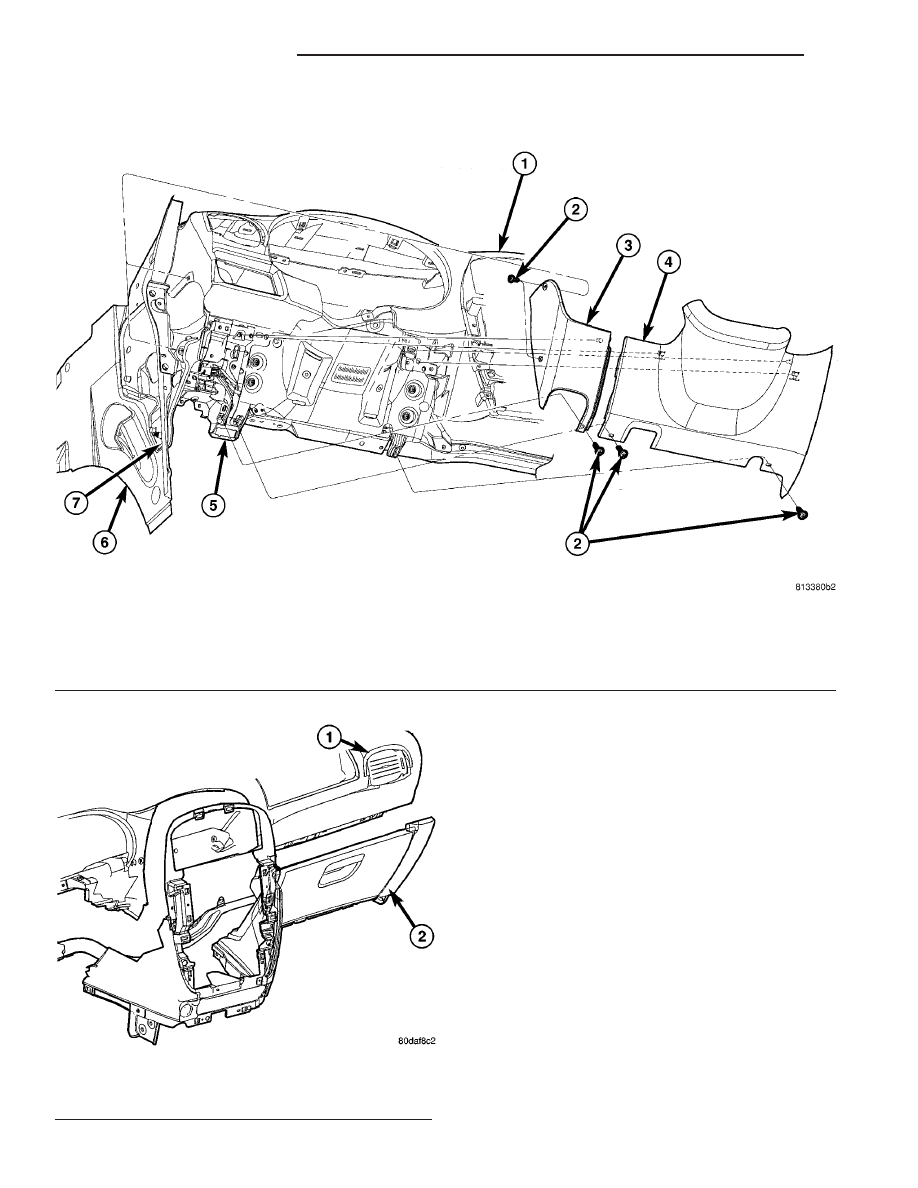

Fig. 14 STEERING COLUMN COVER AND END CAP

1 - INSTRUMENT PANEL UPPER AND LOWER PANEL
2 - ATTACHING SCREW(S)
3 - END CAP
4 - INSTRUMENT PANEL STEERING COLUMN COVER

5 - INSTRUMENT PANEL STEERING COLUMN COVER PLATE
6 - COWL PANEL
7 - COWL SIDE TAPPING PLATE

Fig. 15 LOWER INSTRUMENT PANEL

1 - INSTRUMENT PANEL
2 - LOWER INSTRUMENT PANEL

23 - 82

INSTRUMENT PANEL

RS

LOWER INSTRUMENT PANEL (Continued)
