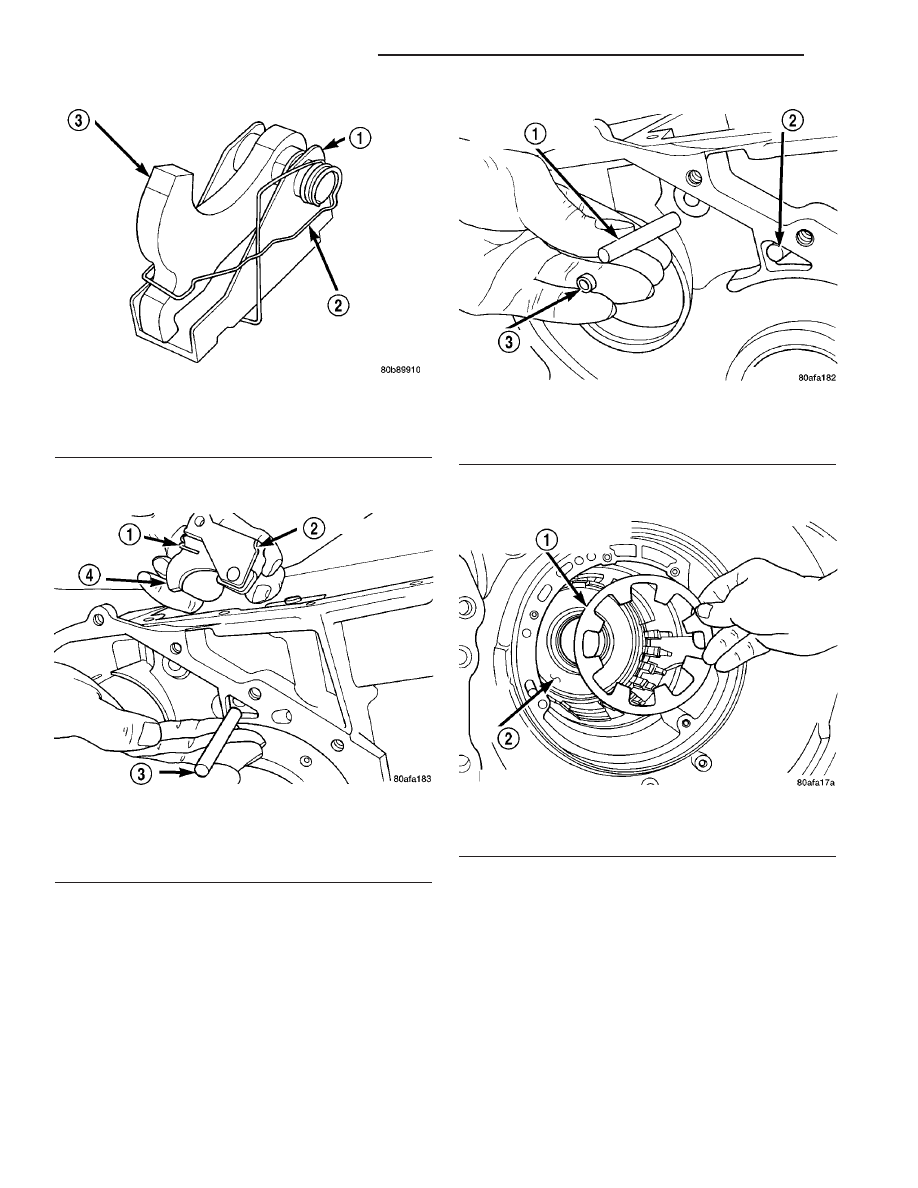

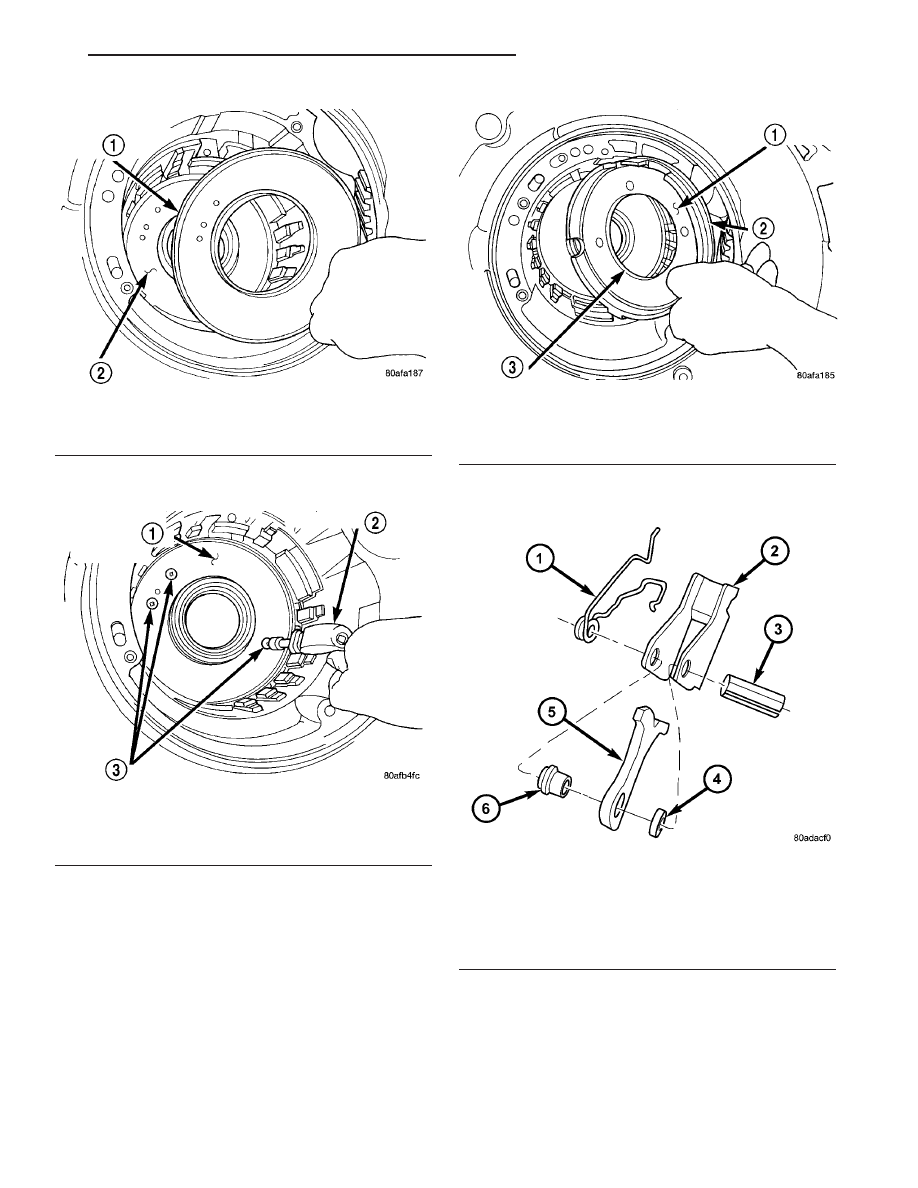

(4) Install low/reverse piston retainer-to-case bolts (Fig. 88) and torque to 5 N·m (45 in. lbs.). NOTE: The Low/Reverse Clutch Piston has bonded (5) Install low/reverse clutch piston (Fig. 89). (6) Assemble park guide bracket assembly (Fig. 91) (Fig. 90). Fig. 87 Install Piston Retainer 1 - LOW/REVERSE CLUTCH PISTON RETAINER Fig. 88 Install Piston Retainer-to-Case Screws 1 - LOW/REVERSE CLUTCH PISTON RETAINER Fig. 89 Install Low/Reverse Clutch Piston 1 - LOW/REVERSE CLUTCH PISTON Fig. 90 Guide Bracket Disassembled 1 - ANTIRATCHET SPRING RS 40TE AUTOMATIC TRANSAXLE 21 - 149 40TE AUTOMATIC TRANSAXLE (Continued) |
