INSTALLATION

(1) Place the liftgate light bar wiring harness

through liftgate.

(2) Line up the four liftgate light bar retaining

screws and install (Fig. 5) and (Fig. 6).

(3) Connect the liftgate light bar electrical connec-

tor inside the liftgate.

(4) Install the liftgate inner trim panel (Refer to

23 - BODY/INTERIOR/LIFTGATE TRIM PANEL -
INSTALLATION).

(5) Connect the battery negative cable.
(6) Verify vehicle and system operation.
(7) Close hood.

PROP ROD ASSEMBLY

REMOVAL

(1) Open the liftgate and support.
(2) Using a small flat bladed tool, or equivalent,

release the retaining clips while pulling the ball
socket away from the ball stud. (Fig. 7)

NOTE: Lift the clips only enough to release the ball
studs. (Fig. 8)

(3) Remove the support cylinder.

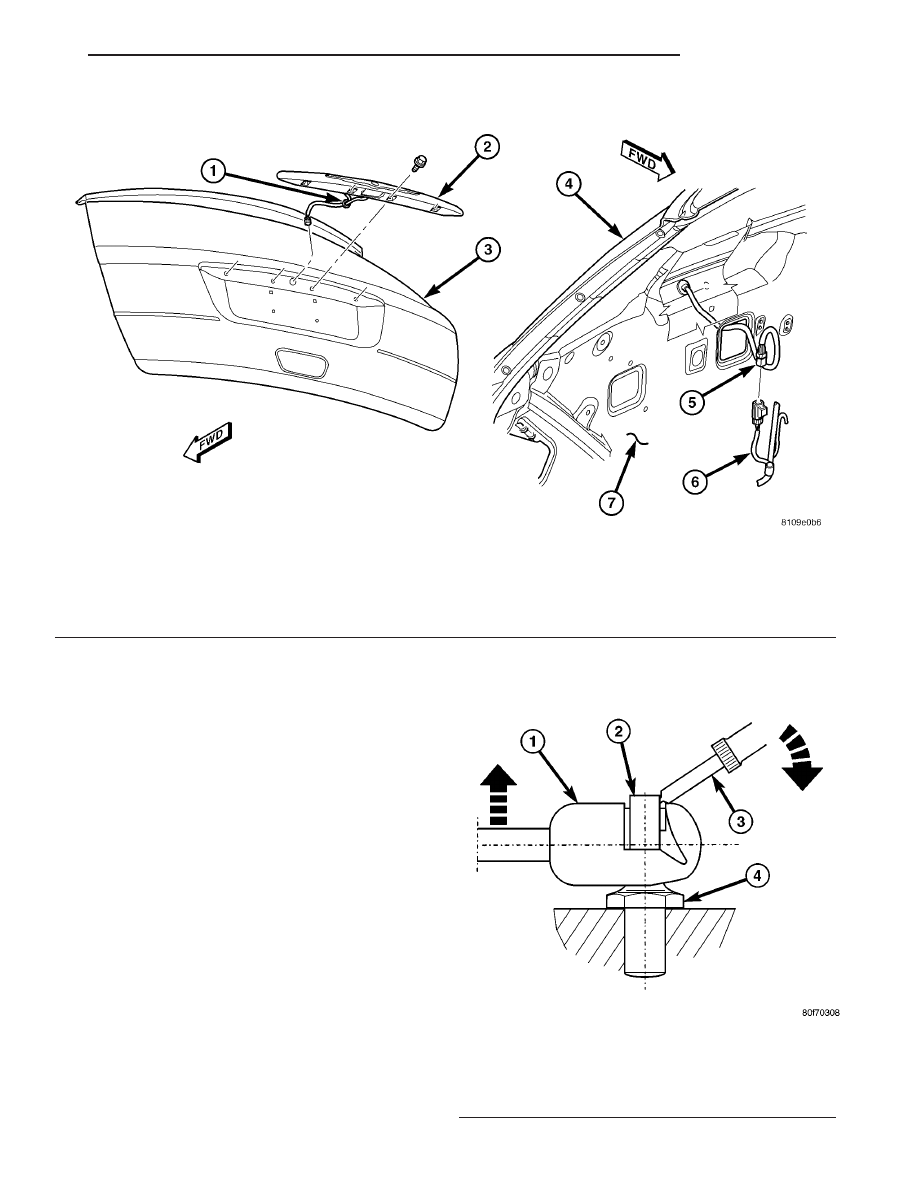

Fig. 6 LIFTGATE LIGHT BAR - REMOVE/INSTALL

1 - LIFTGATE LIGHT BAR HARNESS GROMMET
2 - LIFTGATE LIGHT BAR
3 - LIFTGATE
4 - OUTER LIFTGATE PANEL

5 - LIFTGATE LIGHT BAR ELECTRICAL CONNECTOR
6 - LIFTGATE WIRING HARNESS
7 - INNER LIFTGATE PANEL

Fig. 7 SUPPORT CYLINDER REMOVAL

1 - BALL SOCKET
2 - RETAINING CLIP
3 - FLAT BLADED TOOL
4 - BALL STUD

CS

LIFTGATE

23 - 111

LIFTGATE LIGHT BAR (Continued)

INSTALLATION

(1) Make sure the retaining clips are seated into

the ball socket fully.

(2) Install the support cylinder over the ball studs

with the thin end connected to the liftgate and the
retaining clips snapping into place.

SLAM BUMPER

REMOVAL

REMOVAL - BODY SIDE

(1) Open liftgate.
(2) Remove liftgate stop bumper body side attach-

ing bolts (Fig. 9).

(3) Remove liftgate stop bumper.

REMOVAL - LIFTGATE SIDE

(1) Open liftgate.
(2) Remove

liftgate

stop

bumper

liftgate

side

attaching rivets by drilling out old rivets (Fig. 9).
Recover rivet chips from inside of liftgate to prevent
rattles.

(3) Remove liftgate stop bumper.

INSTALLATION

INSTALLATION - BODY SIDE

(1) Place liftgate stop bumper into position.
(2) Install screws attaching liftgate stop bumper to

body (Fig. 9).

(3) Close liftgate.

INSTALLATION - LIFTGATE SIDE

(1) Place liftgate stop bumper into position.
(2) Install rivets attaching liftgate stop bumper to

liftgate (Fig. 9).

(3) Close liftgate.

Fig. 8 SUPPORT CYLINDER RETAINING CLIP

1 - RETAINING CLIP
2 - BALL SOCKET
3 - BALL STUD

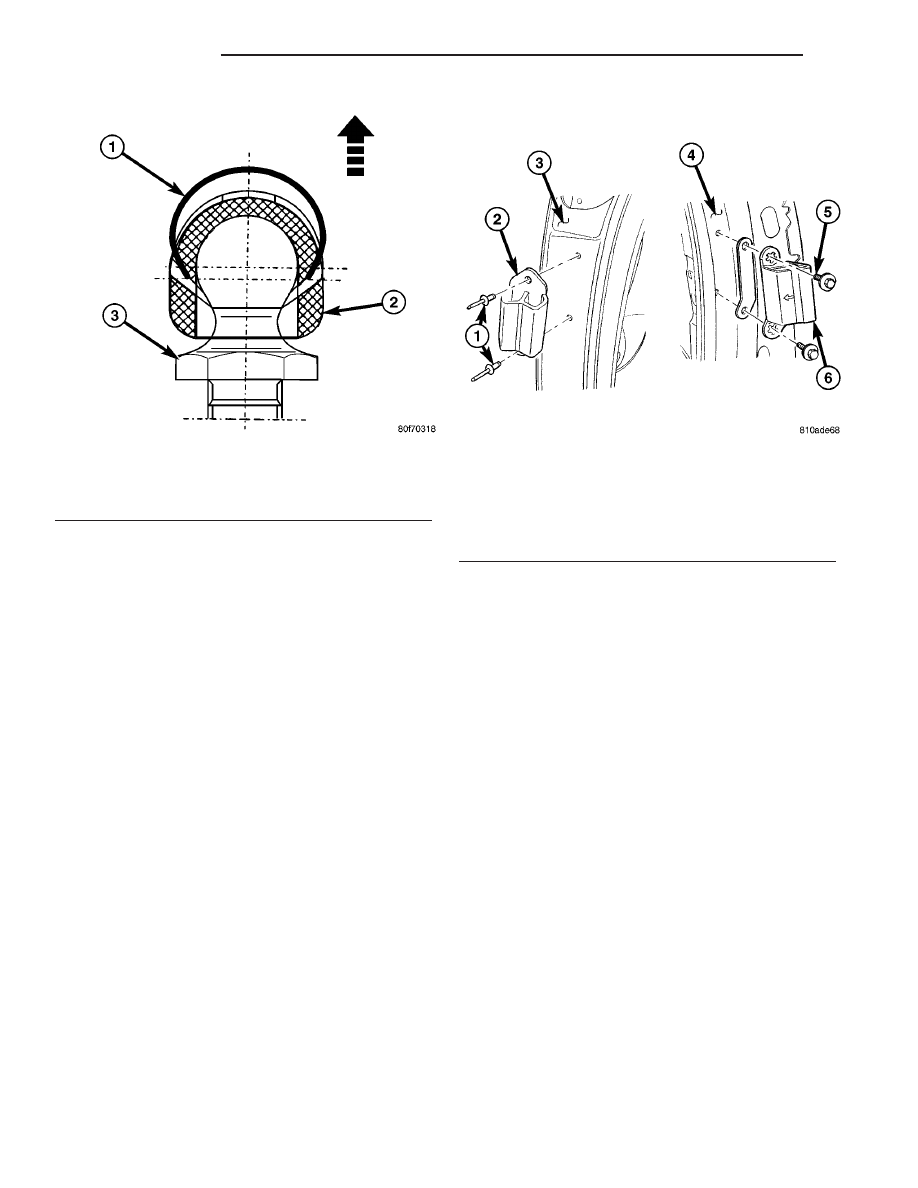

Fig. 9 LIFTGATE BUMPERS

1 - BLIND RIVET REPLACE
2 - LIFTGATE BUMPER
3 - LIFTGATE INNER PANEL
4 - LIFTGATE OPENING DRAIN TROUGH
5 - ATTACHING SCREW(S) AND WASHER(S)
6 - LIFTGATE TROUGH LOW ENGAGEMENT BUMPER

23 - 112

LIFTGATE

CS

PROP ROD ASSEMBLY (Continued)

TRIM PANEL

REMOVAL

REMOVAL - UPPER

(1) Release liftgate latch and open liftgate.
(2) Disconnect power liftgate link from ball head

bracket, if equipped (Fig. 10). (Refer to 8 - ELECTRI-
CAL/POWER DOORS/CONTROL ROD - REMOVAL).

(3) Using a trim stick C-4755 or equivalent, disen-

gage the upper trim panel locking tabs.

(4) Remove upper trim panel from liftgate.

REMOVAL - LOWER

(1) Release liftgate latch and open liftgate.
(2) Remove liftgate upper trim panel. (Refer to 23 -

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/
TRIM PANEL - REMOVAL).

(3) Remove two (2) upper screws attaching trim

panel (Fig. 11).

(4) Remove six (6) lower screws attaching trim

panel.

(5) Remove liftgate trim panel from vehicle.
(6) Gently pull trim panel away from liftgate to

disengage pins and grommets.

(7) Remove trim panel from vehicle.

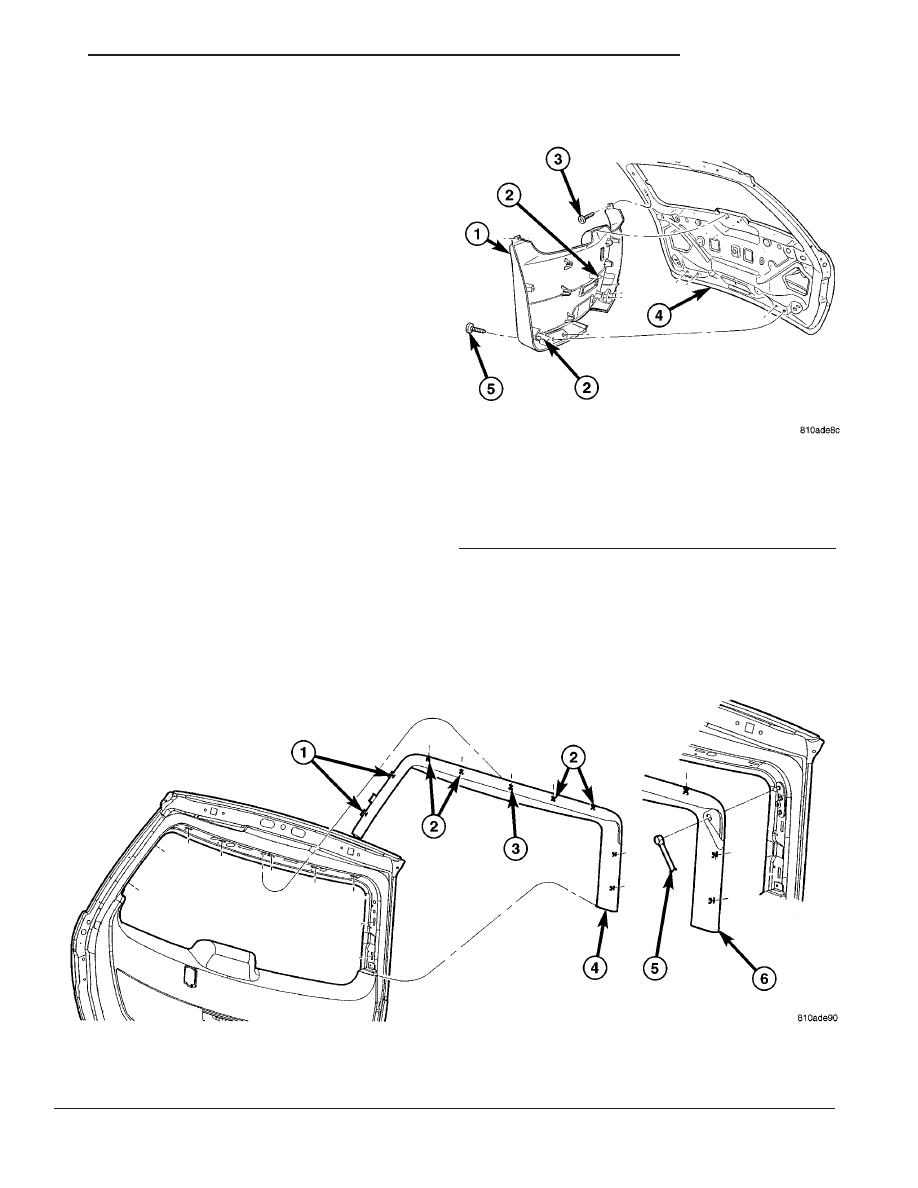

Fig. 10 LIFTGATE UPPER TRIM PANEL

1 - PINS AND GROMMETS
2 - CLIPS
3 - FOUR (4) WAY LOCATOR

4 - UPPER LIFTGATE TRIM PANEL - MANUAL LIFTGATE
5 - POWER LIFTGATE LINK
6 - UPPER LIFTGATE TRIM PANEL - POWER LIFTGATE

Fig. 11 LIFTGATE LOWER TRIM PANEL

1 - LIFTGATE LOWER TRIM PANEL
2 - LOCATING PIN
3 - LOWER TRIM PANEL UPPER SCREW(S)
4 - LIFTGATE
5 - LOWER TRIM PANEL LOWER SCREW(S)

CS

LIFTGATE

23 - 113

INSTALLATION

INSTALLATION - UPPER

(1) Place upper trim panel into position.
(2) Press the upper trim panel locking tabs into

the locked position (Fig. 10).

(3) Connect power liftgate link onto ball head

bracket, if equipped. (Refer to 8 - ELECTRICAL/
POWER

DOORS/CONTROL

ROD

-

INSTALLA-

TION).

(4) Close liftgate.

INSTALLATION - LOWER

(1) Check for missing grommets or plastic nuts

(Fig. 12).

(2) Place lower trim panel into position (Fig. 11).
(3) Push trim panel against liftgate to engage pins

and grommets.

(4) Install six (6) lower screws attaching trim

panel.

(5) Install two (2) upper screws attaching trim

panel.

(6) Install liftgate upper trim panel. (Refer to 23 -

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/
TRIM PANEL - INSTALLATION).

(7) Close liftgate.

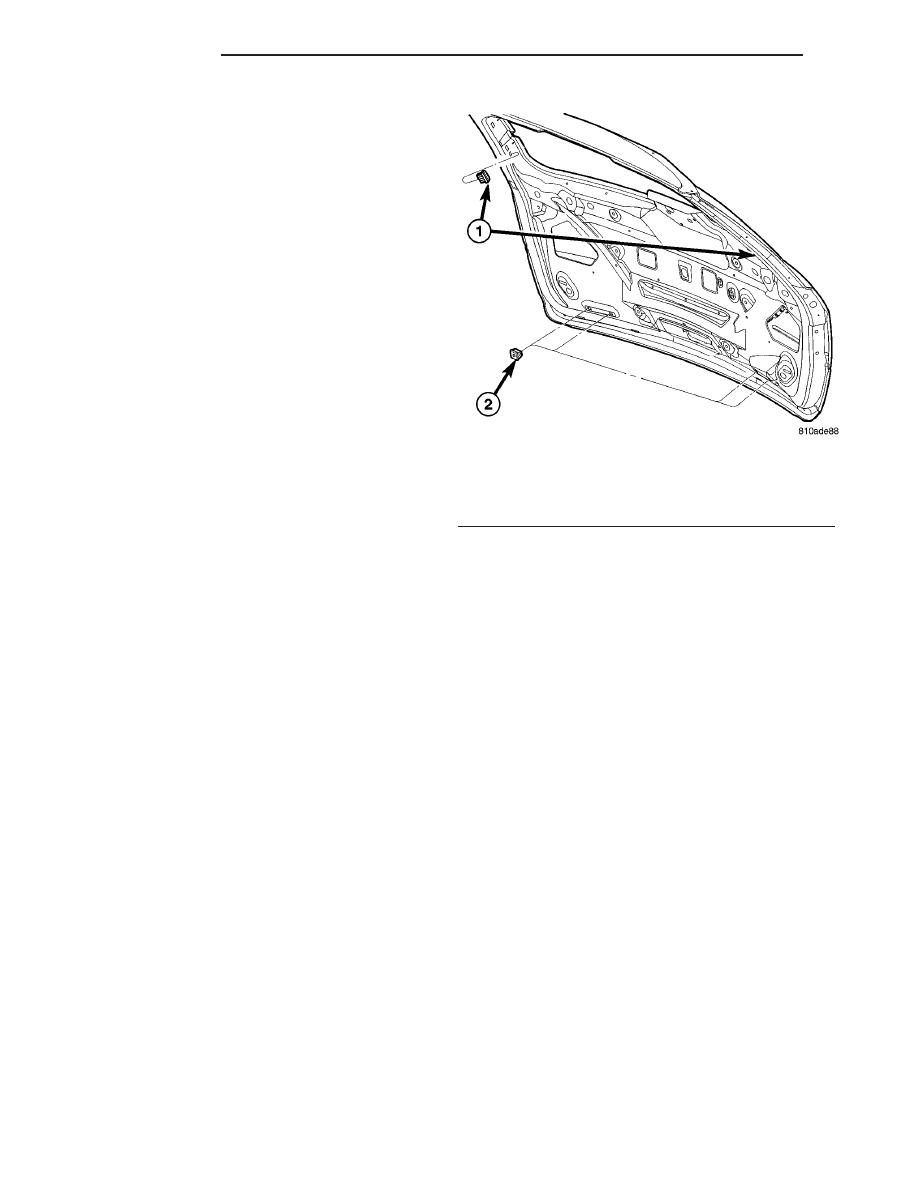

Fig. 12 LIFTGATE TRIM PANEL GROMMETS AND

PLASTIC NUTS

1 - GROMMETS
2 - PLASTIC NUTS

23 - 114

LIFTGATE

CS

TRIM PANEL (Continued)
