A-PILLAR TRIM

REMOVAL

(1) Disengage hidden clips attaching A-pillar trim

panel to A-pillar (Fig. 1).

(2) Remove A-pillar trim from vehicle.

INSTALLATION

(1) Position foot on A-pillar trim panel into instru-

ment panel top cover channel (Fig. 1).

(2) Position A-pillar trim in vehicle.
(3) Align locator pins.
(4) Press on A-pillar trim panel to engage locking

clips.

ASSIST HANDLE

REMOVAL

(1) Using a trim stick (C-4755), remove screw

access covers from grab handle.

(2) Remove screws holding grab handle to roof rail.
(3) Remove grab handle from vehicle.

INSTALLATION

(1) Place grab-handle in position on vehicle.
(2) Install grab handle attaching screws to roof

rail.

(3) Install screw access covers into grab handle.

B-PILLAR LOWER TRIM

REMOVAL

(1) Slide lower seat belt cover rearward to expose

anchor bolt.

(2) Remove bolt attaching lower seat belt anchor to

floor (Fig. 2).

(3) Remove upper B-pillar trim cover.
(4) Remove access panel from B-pillar trim.
(5) Disengage hidden clips attaching lower trim

cover to B-pillar.

(6) Remove lower B-pillar trim cover from vehicle.

INSTALLATION

(1) Place lower B-pillar trim cover in position on

vehicle (Fig. 2).

(2) Insert seat belt through hole in lower B-pillar

trim.

(3) Engage hidden clips attaching lower trim cover

to B-pillar.

(4) Install access cover.
(5) Install upper B-pillar trim cover.
(6) Place seat belt anchor in position on floor so

webbing is pointed rearward and slightly outboard.

(7) Install bolt attaching lower seat belt anchor to

floor. Tighten all seat belt bolts to 39 N·m (29 ft. lbs.)
torque.

(8) Verify that seat belt anchor does not interfere

with seat track travel.

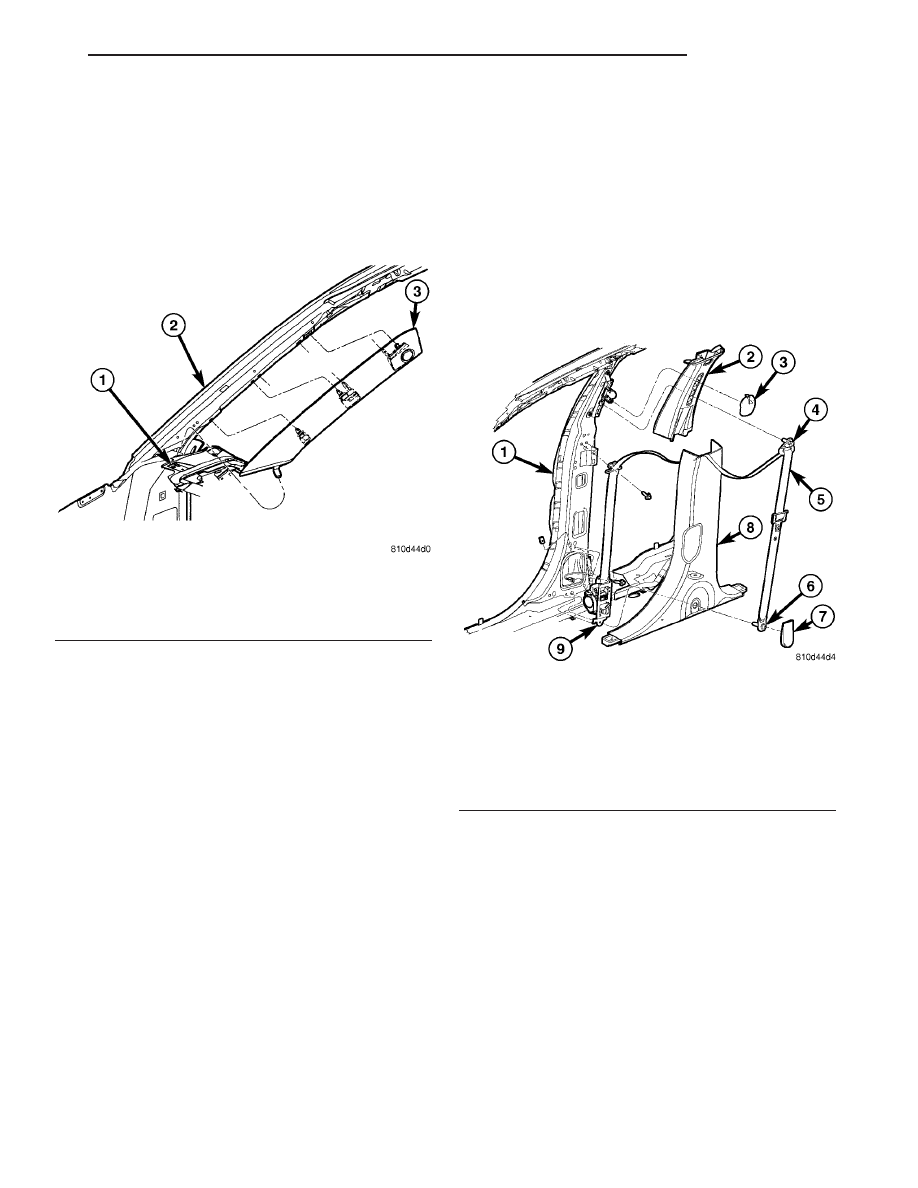

Fig. 1 A-PILLAR TRIM PANEL

1 - INSTRUMENT PANEL UPPER RETAINER PANEL
2 - BODY SIDE ASSEMBLY
3 - A-PILLAR TRIM PANEL

Fig. 2 B-PILLAR LOWER TRIM PANEL

1 - B-PILLAR
2 - B-PILLAR UPPER TRIM PANEL
3 - TURNING LOOP ADJUSTER COVER
4 - B-PILLAR UPPER SEAT BELT BOLT
5 - SEAT BELT ASSEMBLY
6 - B-PILLAR LOWER SEAT BELT BOLT
7 - B-PILLAR LOWER SEAT BELT ANCHOR COVER
8 - B-PILLAR LOWER TRIM PANEL
9 - SEAT BELT RETRACTOR

CS

INTERIOR

23 - 87

B-PILLAR UPPER TRIM

REMOVAL

(1) Remove bolt attaching lower seat belt anchor to

floor.

(2) Lower shoulder belt height adjuster to the bot-

tom of travel.

(3) Remove shoulder belt turning loop from height

adjuster.

(4) Use

a

Snap-on

t Trim Pad Remover tool

(A179A), or equivalent, and remove shoulder belt
height adjuster knob.

(5) Remove shoulder belt bezel from trim cover

(Fig. 3).

(6) Remove screw attaching trim cover to B-pillar

from inside bezel cavity.

(7) Disengage hidden clips attaching trim cover to

B-pillar.

(8) Remove B-pillar trim cover from vehicle.

INSTALLATION

(1) Insert seat belt through B-pillar trim and web

guide (Fig. 3).

(2) Place B-pillar trim cover in position on vehicle.
(3) Engage hidden clips attaching trim cover to

B-pillar.

(4) Install shoulder belt bezel into trim cover.
(5) Install height adjuster knob.
(6) Install shoulder belt turning loop onto height

adjuster. Tighten bolt to 39 N·m (29 ft. lbs.) torque.

(7) Place seat anchor in position on floor so web-

bing is pointed rearward and slightly outboard.

(8) Install bolt attaching lower seat belt anchor to

floor. Tighten seat belt bolt to 39 N·m (29 ft. lbs.)
torque.

CARPETS

REMOVAL

(1) Remove front seats. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL).

(2) Remove first row seats. (Refer to 23 - BODY/

SEATS/FIRST ROW SEAT - REMOVAL).

(3) Remove second row seats. (Refer to 23 - BODY/

SEATS/SECOND ROW SEAT - REMOVAL).

(4) Remove move shifter knob. (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC

-

41TE/GEAR SHIFT KNOB - REMOVAL).

(5) Remove front floor console shift bezel. (Refer to

23 - BODY/INTERIOR/SHIFT BEZEL - REMOVAL).

(6) Remove front floor console. (Refer to 23 -

BODY/INTERIOR/FRONT

FLOOR

CONSOLE

-

REMOVAL).

(7) Remove rear floor console. (Refer to 23 - BODY/

INTERIOR/REAR FLOOR CONSOLE - REMOVAL).

(8) Floor console base assembly. (Refer to 23 -

BODY/INTERIOR/FLOOR CONSOLE - REMOVAL).

(9) Remove front and rear sill scuff plates. (Refer

to

23

-

BODY/INTERIOR/FRONT

DOOR

SILL

SCUFF PLATE - REMOVAL) and (Refer to 23 -
BODY/INTERIOR/REAR DOOR SCUFF PLATE -
REMOVAL).

(10) Remove cowl side trim panels. (Refer to 23 -

BODY/INTERIOR/COWL SIDE TRIM - REMOVAL).

(11) Remove the floor stowage bin. (Refer to 23 -

BODY/INTERIOR/REAR FLOOR STOWAGE BIN -
REMOVAL).

(12) Remove liftgate sill scuff plate. (Refer to 23 -

BODY/INTERIOR/LIFTGATE SILL SCUFF PLATE -
REMOVAL).

(13) Remove B-pillar lower trim. (Refer to 23 -

BODY/INTERIOR/B-PILLAR

LOWER

TRIM

-

REMOVAL).

(14) Remove quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

TRIM

PANEL

-

REMOVAL).

(15) Remove fasteners attaching carpet to floor

panel (Fig. 4).

CAUTION: Use care when pulling wires and connec-
tors through the carpet.

(16) Pull wire harnesses and connector through

carpet.

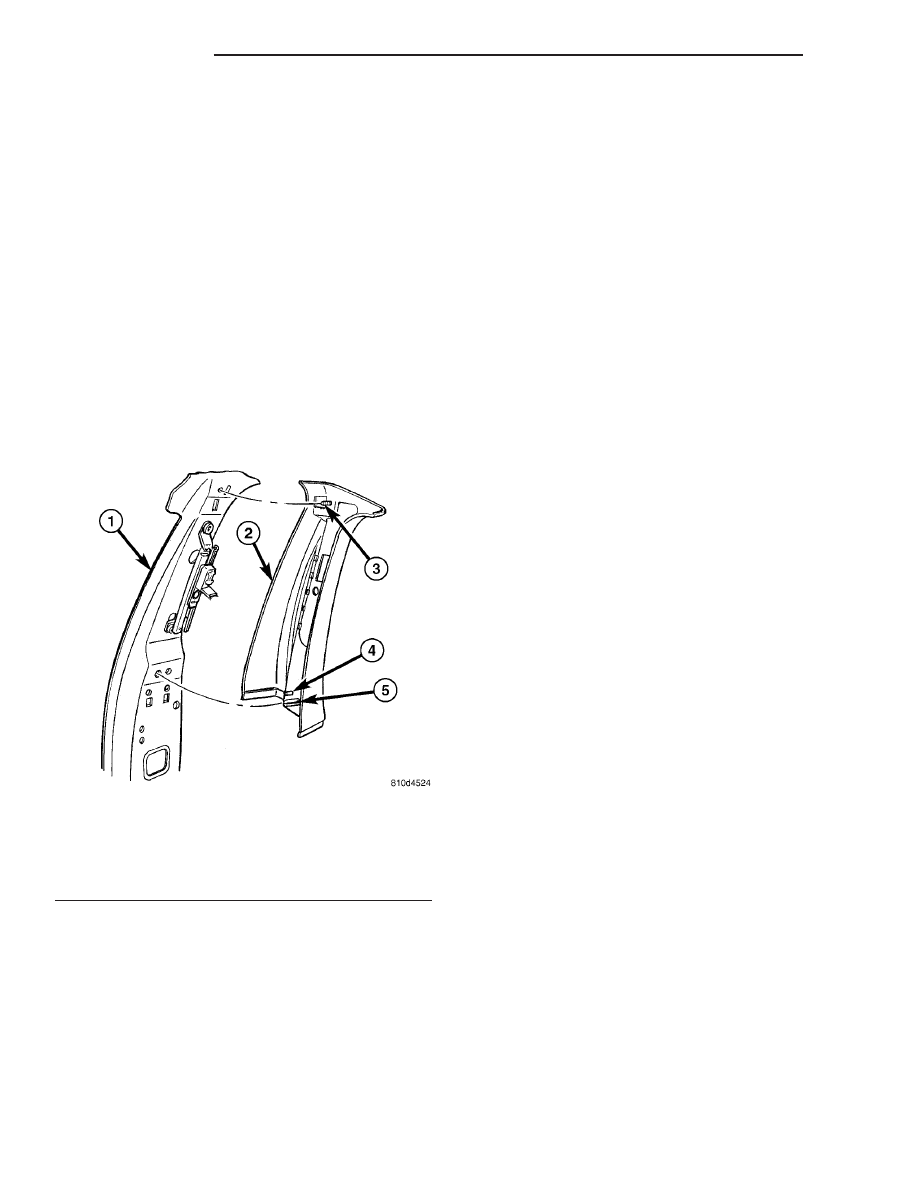

Fig. 3 B-PILLAR UPPER TRIM PANEL

1 - B-PILLAR
2 - B-PILLAR UPPER TRIM PANEL
3 - ATTACHING SCREW
4 - LOCATING PIN
5 - 4-WAY LOCATOR PIN

23 - 88

INTERIOR

CS

(17) Roll carpet from under instrument panel rear-

ward to rear of vehicle and remove.

(18) Rear floor carpet roll and fold carpet forward

away from rear door opening and remove from vehi-
cle.

(19) Remove floor silencer from vehicle (Fig. 5).

INSTALLATION

(1) Place floor silencer into position in vehicle (Fig.

5).

(2) Insert rear floor carpet into position in vehicle.
(3) Insert front carpet. Move carpet into position

under instrument panel. Work carpet rearward into
position.

CAUTION: Use care when pulling wires and connec-
tors through the carpet.

(4) Pull wire harnesses and connectors through

carpet.

(5) Install fasteners attaching carpet to floor (Fig.

4).

(6) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

TRIM

PANEL

-

INSTALLATION).

(7) Install B-pillar lower trim. (Refer to 23 -

BODY/INTERIOR/B-PILLAR

LOWER

TRIM

-

INSTALLATION).

(8) Install liftgate sill scuff plate. (Refer to 23 -

BODY/INTERIOR/LIFTGATE SILL SCUFF PLATE -
INSTALLATION).

(9) Install the floor stowage bin. (Refer to 23 -

BODY/INTERIOR/REAR FLOOR STOWAGE BIN -
INSTALLATION).

(10) Install cowl side trim panels. (Refer to 23 -

BODY/INTERIOR/COWL SIDE TRIM - INSTALLA-
TION).

(11) Install front and rear sill scuff plates. (Refer

to

23

-

BODY/INTERIOR/FRONT

DOOR

SILL

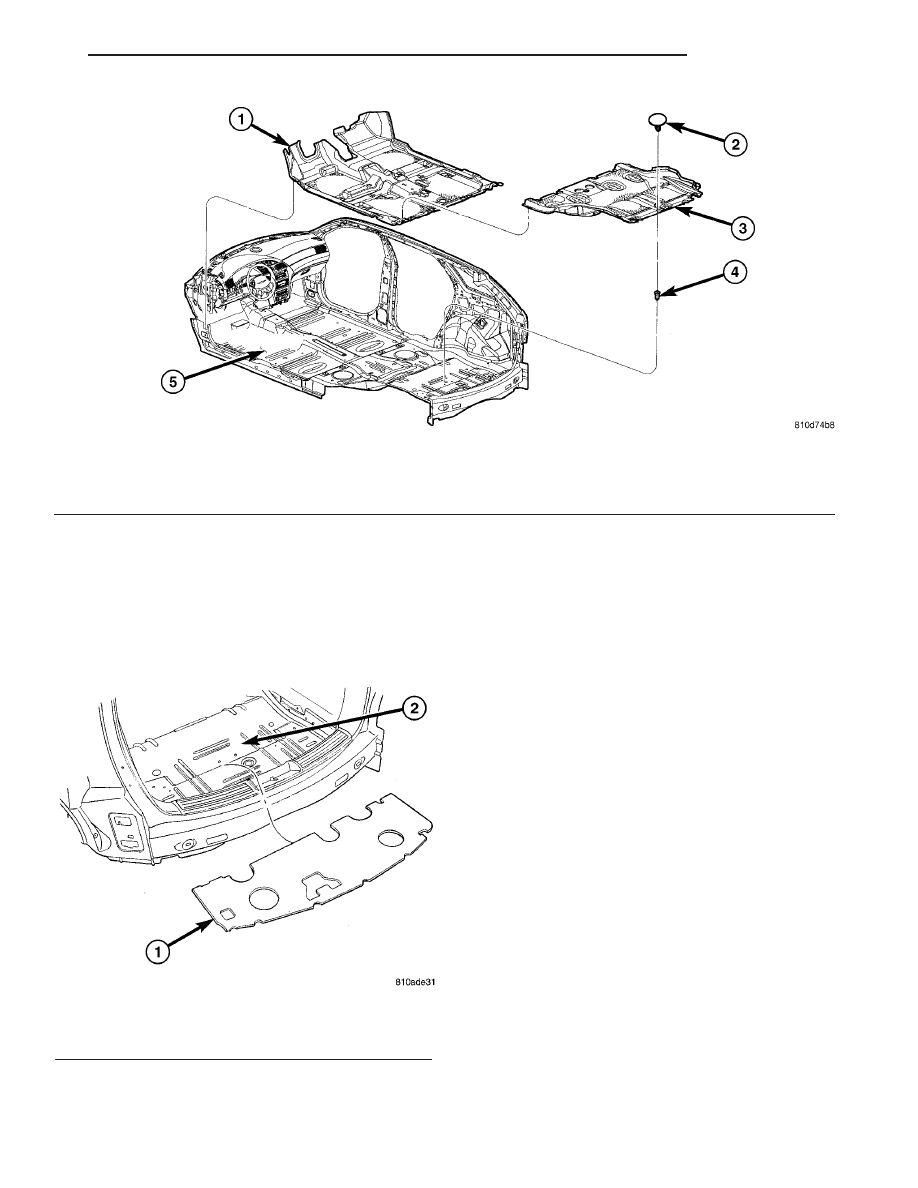

Fig. 4 FLOOR CARPET

1 - FRONT FLOOR CARPET
2 - PUSH PIN(S)
3 - REAR FLOOR CARPET

4 - GROMMET
5 - FRONT FULL FLOOR PANEL

Fig. 5 REAR FLOOR SILENCER

1 - REAR FLOOR SILENCER
2 - REAR FLOOR

CS

INTERIOR

23 - 89

CARPETS (Continued)

SCUFF PLATE - INSTALLATION), and (Refer to 23
-

BODY/INTERIOR/REAR

DOOR

SILL

SCUFF

PLATE - INSTALLATION).

(12) Install floor console base assembly. (Refer to

23 - BODY/INTERIOR/FLOOR CONSOLE BASE
ASSEMBLY - INSTALLATION).

(13) Install rear floor console. (Refer to 23 - BODY/

INTERIOR/REAR FLOOR CONSOLE - INSTALLA-
TION).

(14) Install front floor console. (Refer to 23 -

BODY/INTERIOR/FRONT

FLOOR

CONSOLE

-

INSTALLATION).

(15) Install front floor console shift bezel. (Refer to

23 - BODY/INTERIOR/SHIFT BEZEL - INSTALLA-
TION).

(16) Install shifter knob. (Refer to 21 - TRANS-

MISSION/TRANSAXLE/AUTOMATIC - 41TE/GEAR
SHIFT KNOB - INSTALLATION).

(17) Install second row seats. (Refer to 23 - BODY/

SEATS/SECOND ROW SEAT - INSTALLATION).

(18) Install first row seats. (Refer to 23 - BODY/

SEATS/FIRST ROW SEAT - INSTALLATION).

(19) Install front seats. (Refer to 23 - BODY/

SEATS/FRONT SEAT - INSTALLATION).

CENTER CONSOLE CLOSEOUT
PANEL

REMOVAL

(1) Remove attaching screw (Fig. 6) and/or (Fig. 7)
(2) Remove center console closeout panel.

INSTALLATION

(1) Place center console closeout panel into posi-

tion (Fig. 6) and/or (Fig. 7)

(2) Install attaching screw.

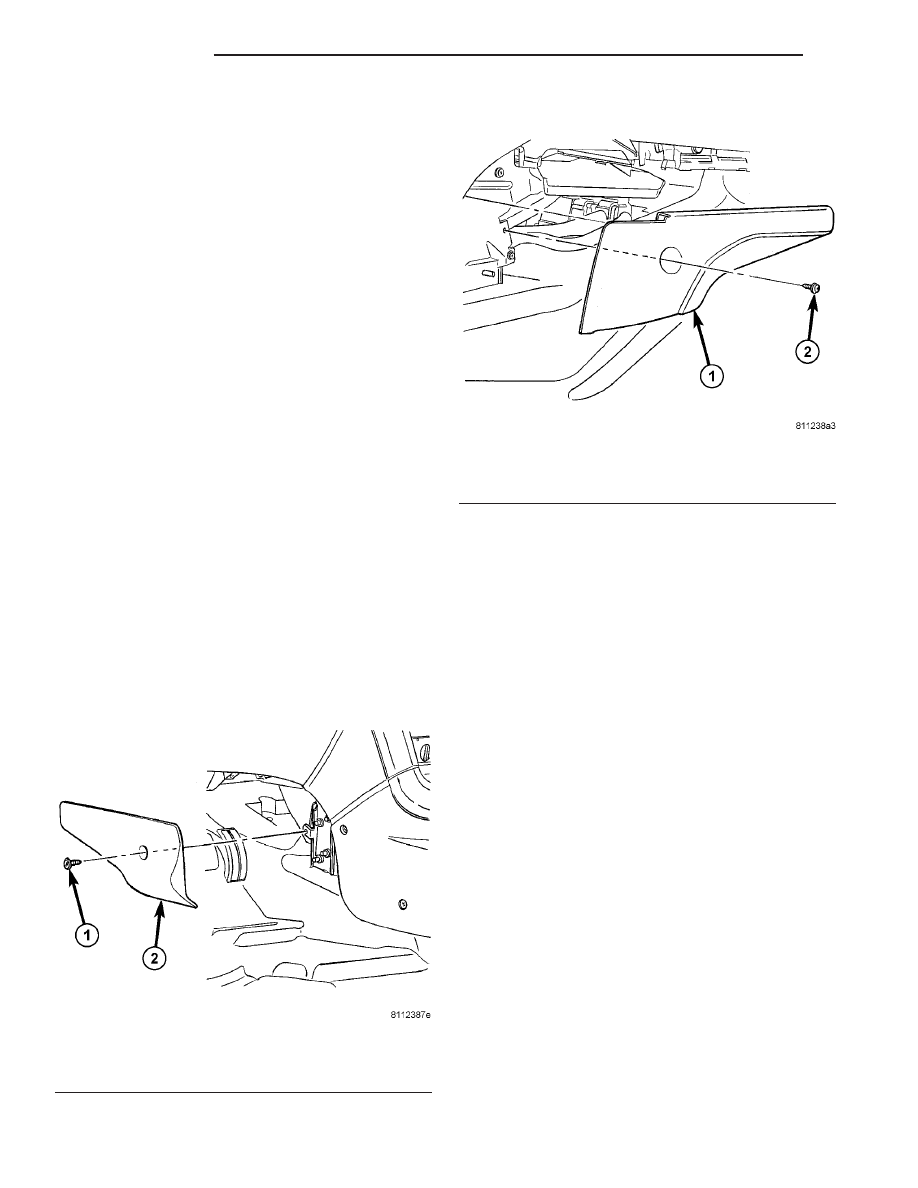

Fig. 6 LEFT CONSOLE CLOSEOUT PANEL

1 - ATTACHING SCREW
2 - LEFT CONSOLE CLOSEOUT PANEL

Fig. 7 RIGHT CONSOLE CLOSEOUT PANEL

1 - RIGHT CONSOLE CLOSEOUT PANEL
2 - ATTACHING SCREW

23 - 90

INTERIOR

CS

CARPETS (Continued)
