(14) Remove spring retainer, spring, and piston

(Fig. 267).

(15) Remove input hub tapered snap ring (Fig.

268) (Fig. 274).

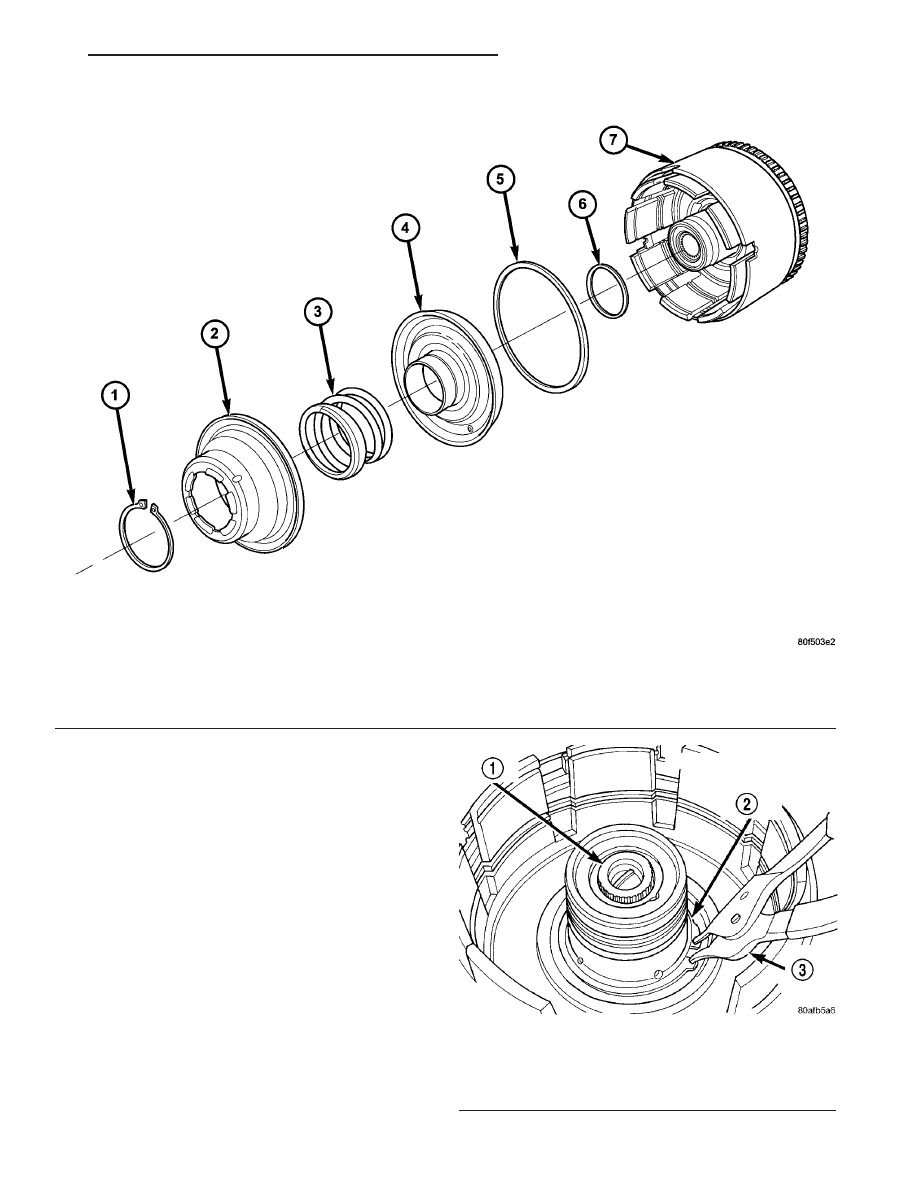

Fig. 267 Underdrive Clutch Piston, Spring and Retainer

1 - SNAP RING
2 - SPRING RETAINER
3 - SPRING
4 - UD CLUTCH PISTON

5 - SEAL, OUTER
6 - SEAL, INNER
7 - INPUT CLUTCH ASSEMBLY

Fig. 268 Input Hub Tapered Snap Ring

1 - INPUT SHAFT
2 - INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN
CAVITY)
3 - SNAP RING PLIERS

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 115

INPUT CLUTCH ASSEMBLY (Continued)

(16) Tap on input hub with soft faced hammer and

separate input hub from OD/Reverse piston and
clutch retainer (Fig. 269).

(17) Separate clutch retainer from OD/Reverse pis-

ton (Fig. 270).

(18) Using Tool 6057 and an arbor press, compress

return OD/Reverse piston return spring just enough
to remove snap ring (Fig. 271).

(19) Remove input shaft to input clutch hub snap

ring (Fig. 272) (Fig. 274).

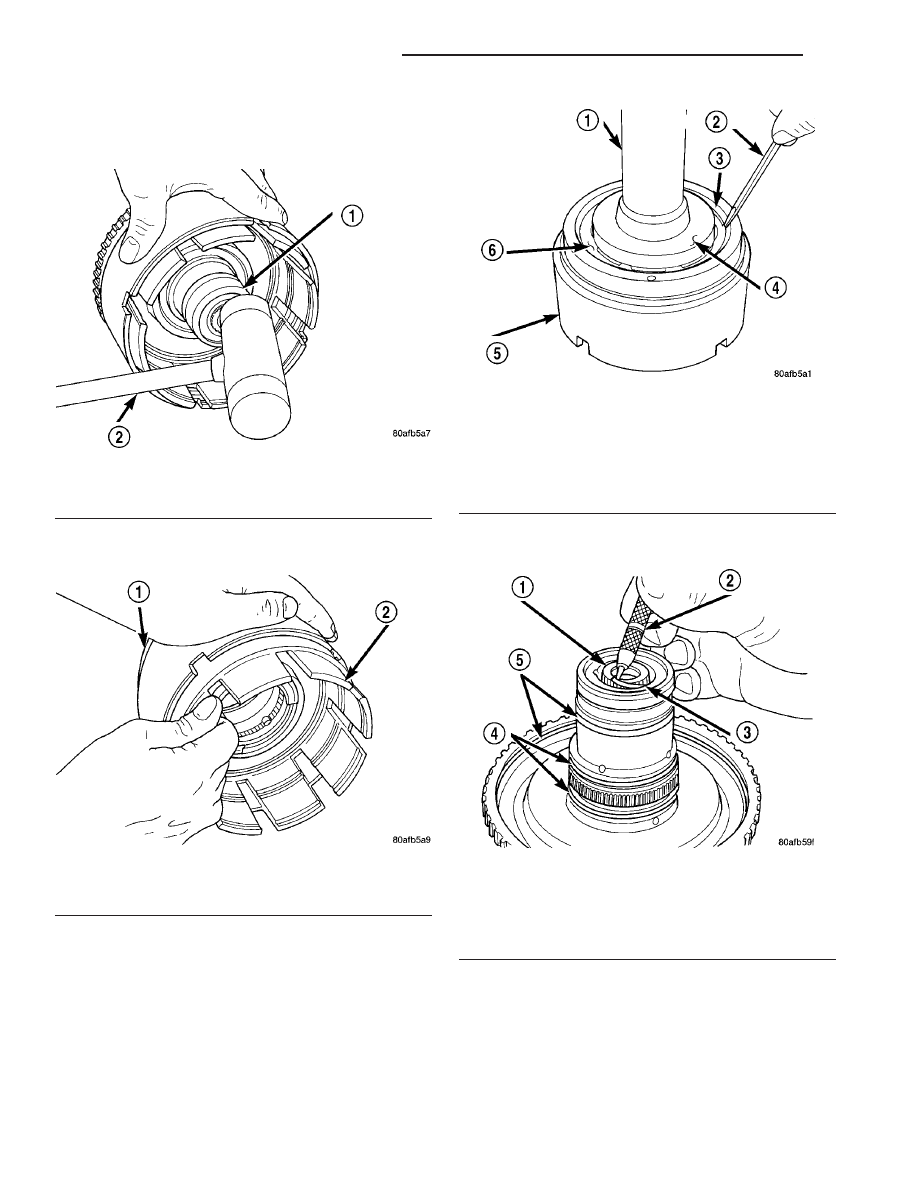

Fig. 269 Tap on Input Hub

1 - INPUT SHAFT AND HUB ASSEMBLY
2 - PLASTIC HAMMER

Fig. 270 Pull Retainer from Piston

1 - OVERDRIVE/REVERSE PISTON
2 - INPUT CLUTCHES RETAINER

Fig. 271 Remove Snap Ring

1 - ARBOR PRESS RAM (COMPRESS RETURN SPRING JUST
ENOUGH TO REMOVE OR INSTALL SNAP RING)
2 - SCREWDRIVER
3 - SNAP RING
4 - SPECIAL TOOL 6057
5 - OD/REVERSE PISTON
6 - RETURN SPRING

Fig. 272 Remove Input Shaft Snap Ring

1 - INPUT SHAFT
2 - SHARP-POINTED TOOL
3 - SNAP RING
4 - O-RINGS
5 - SEALS

21 - 116

41AE/TE AUTOMATIC TRANSAXLE

CS

INPUT CLUTCH ASSEMBLY (Continued)

(20) Using a suitably sized socket and an arbor

press, remove input shaft from input shaft hub (Fig.
273).

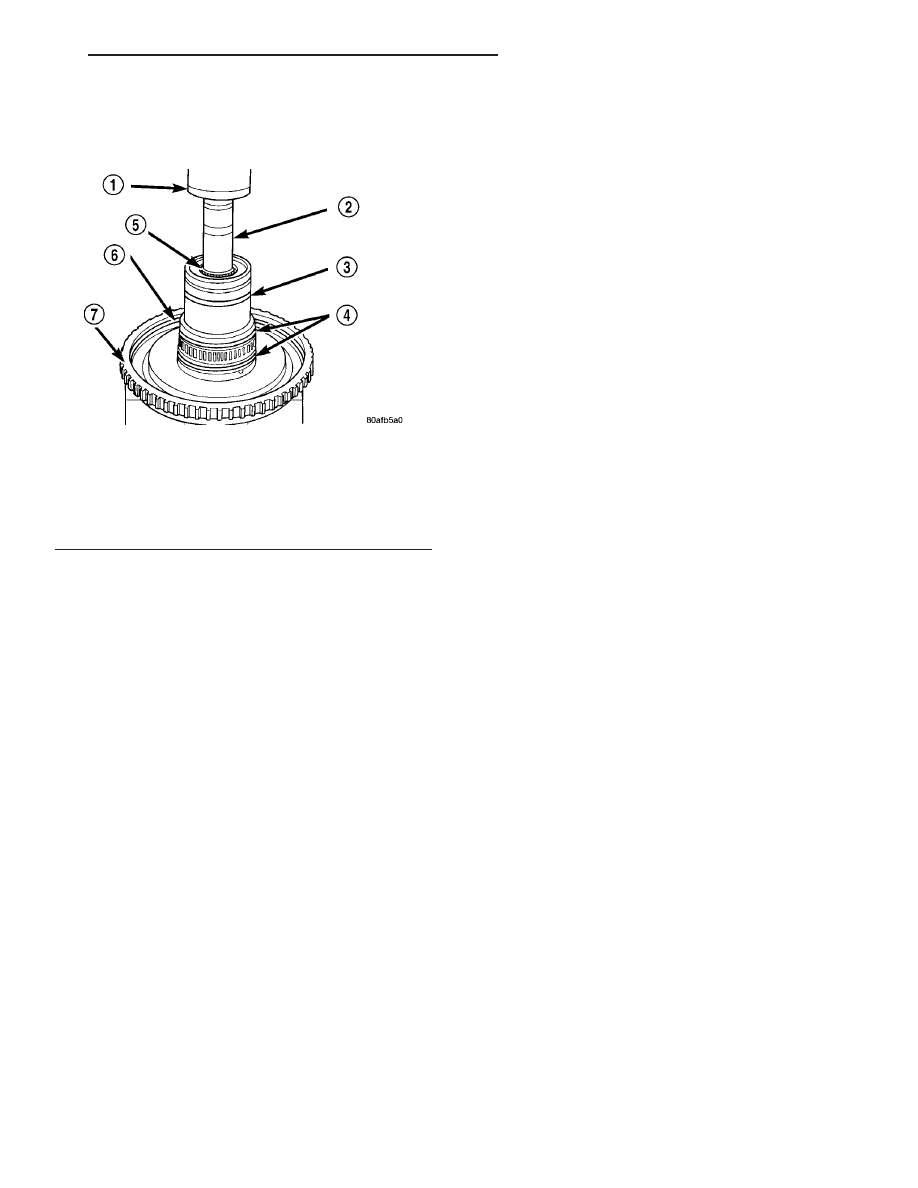

Fig. 273 Remove Input Shaft

1 - ARBOR PRESS RAM
2 - SOCKET
3 - SEAL
4 - O-RINGS
5 - INPUT SHAFT
6 - SEAL
7 - INPUT SHAFT HUB ASSEMBLY

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 117

INPUT CLUTCH ASSEMBLY (Continued)

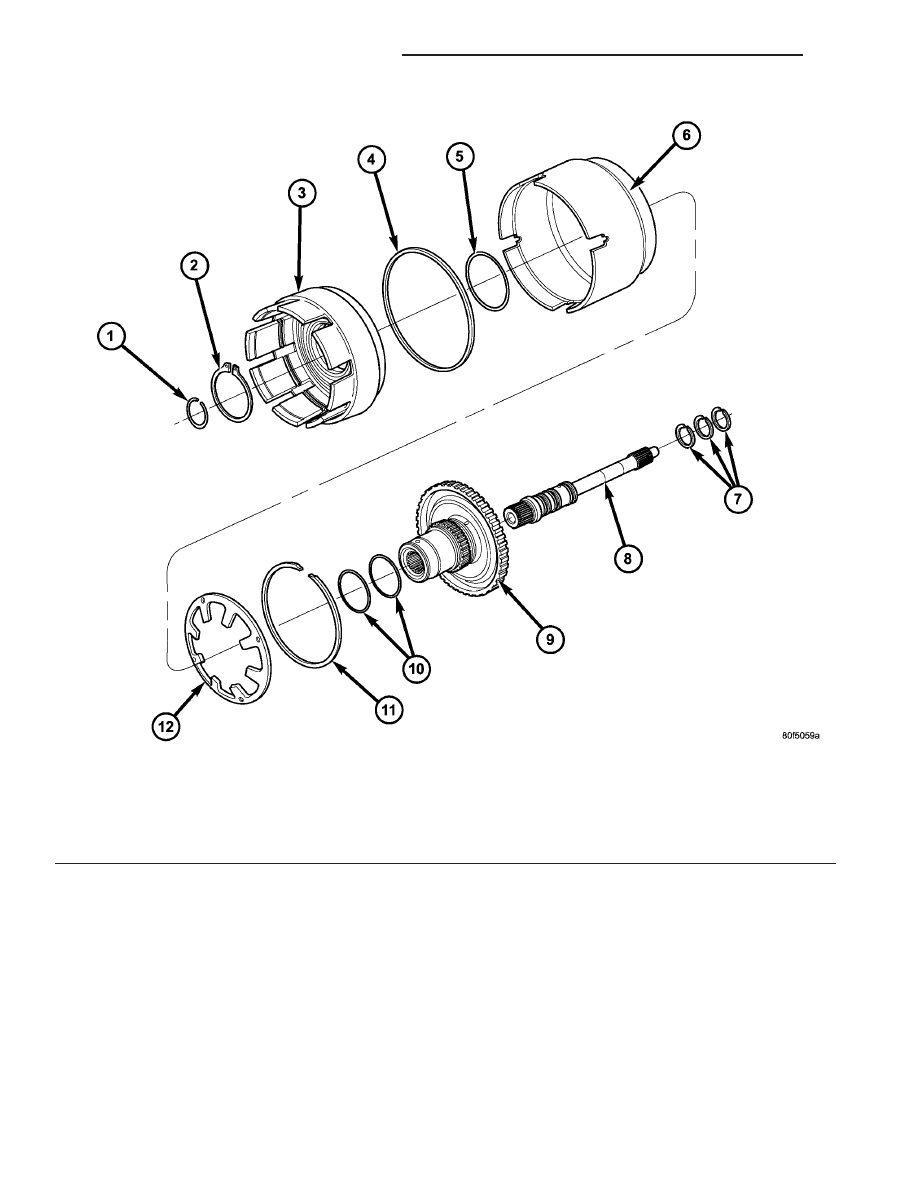

Fig. 274 Input Clutch Hub, Retainer, and OD/Reverse Piston

1 - SNAP RING (INPUT SHAFT)
2 - SNAP RING
3 - CLUTCH RETAINER
4 - SEAL, OUTER
5 - SEAL, INNER
6 - OD/REVERSE PISTON

7 - SEAL, INPUT SHAFT
8 - SHAFT, INPUT
9 - HUB
10 - SEAL
11 - SNAP RING
12 - BELLEVILLE SPRING

21 - 118

41AE/TE AUTOMATIC TRANSAXLE

CS

INPUT CLUTCH ASSEMBLY (Continued)
