Chrysler Pacifica. Manual - part 779

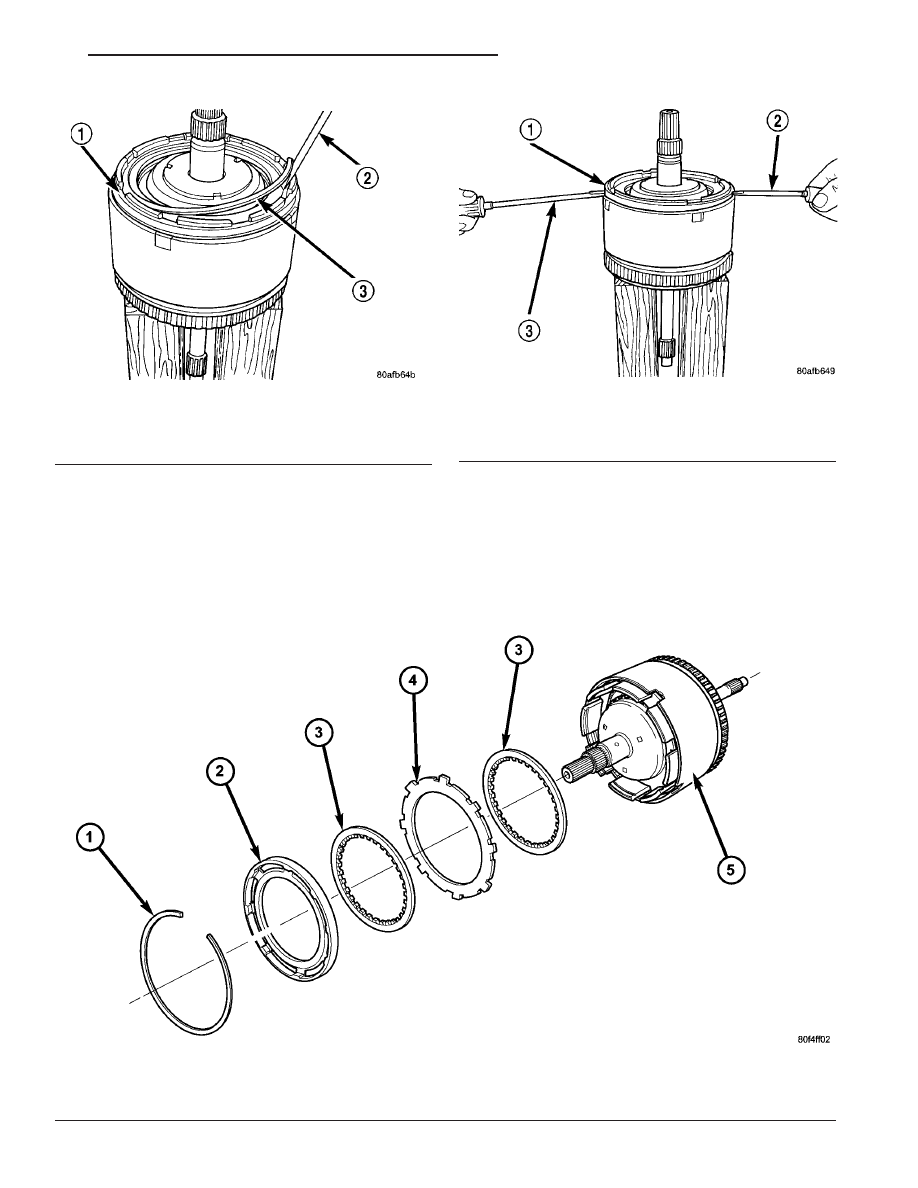

Fig. 262 Reverse Clutch Assembly

1 - SNAP RING
2 - REACTION PLATE
3 - CLUTCH DISC (2)

4 - CLUTCH PLATE (1)
5 - INPUT CLUTCH ASSEMBLY

Fig. 260 Reverse Clutch Snap Ring

1 - REACTION PLATE
2 - SCREWDRIVER
3 - REVERSE CLUTCH SNAP RING (SELECT)

Fig. 261 Pry Reverse Clutch Reaction Plate

1 - REVERSE CLUTCH REACTION PLATE
2 - SCREWDRIVER
3 - SCREWDRIVER

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 111

INPUT CLUTCH ASSEMBLY (Continued)

(6) Remove the OD/Reverse pressure plate snap

ring (Fig. 263).

(7) Remove OD/Reverse pressure plate (Fig. 263).
(8) Remove OD/Reverse pressure plate wave snap

ring (Fig. 263).

(9) Remove OD clutch pack (Fig. 263). Tag com-

ponents for assembly identification.

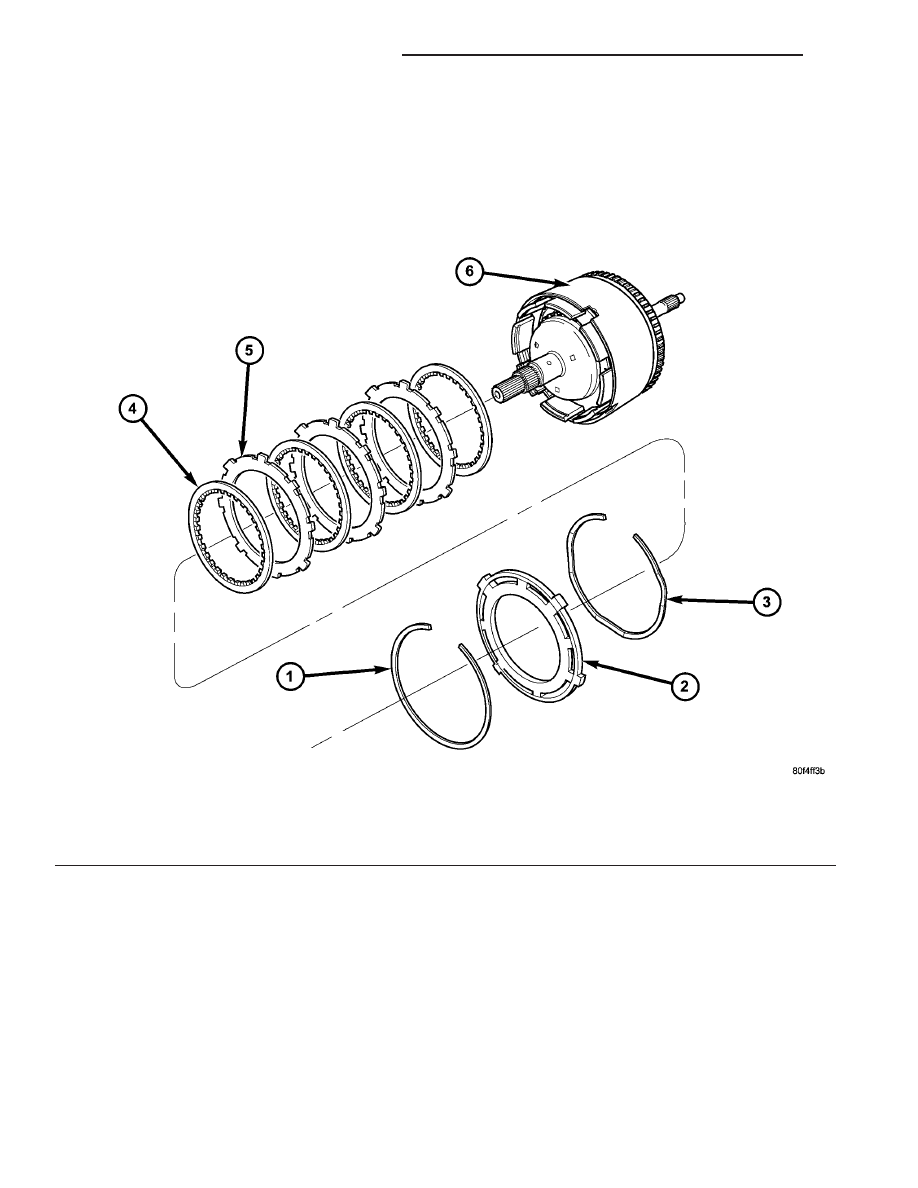

Fig. 263 Overdrive Clutch Assembly

1 - SNAP RING
2 - OD/REVERSE PRESSURE PLATE
3 - SNAP RING (WAVE)

4 - CLUTCH DISC (4)
5 - CLUTCH STEEL (3)
6 - INPUT CLUTCH ASSEMBLY

21 - 112

41AE/TE AUTOMATIC TRANSAXLE

CS

INPUT CLUTCH ASSEMBLY (Continued)

(10) Remove and inspect OD and UD Shafts, as

well as #3 thrust washer and plate, and #2 needle
bearing (Fig. 264).

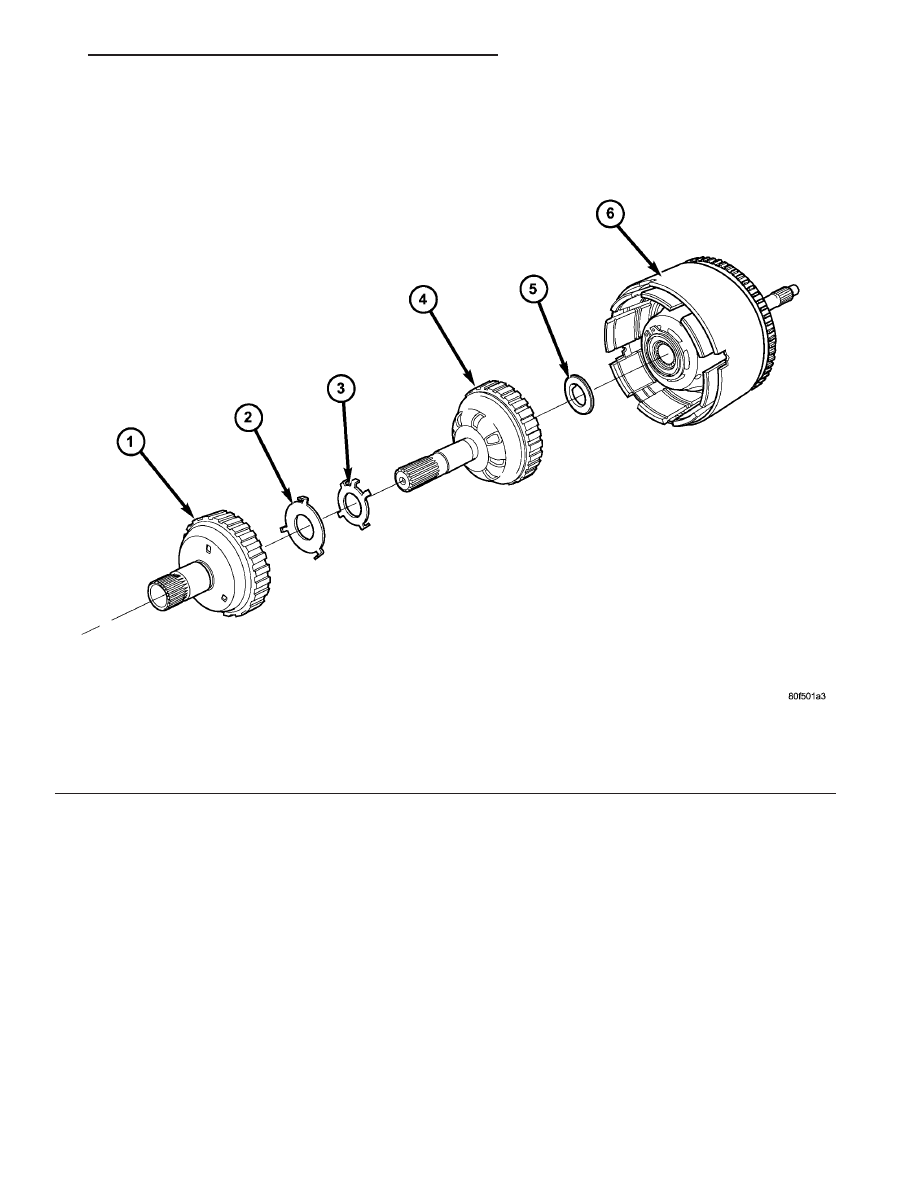

Fig. 264 Overdrive/Underdrive Shafts

1 - OVERDRIVE SHAFT
2 - #3 THRUST PLATE (3 TABS)
3 - #3 THRUST WASHER (5 TABS)

4 - UNDERDRIVE SHAFT
5 - #2 NEEDLE BEARING (3 TABS)
6 - INPUT CLUTCH ASSEMBLY

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 113

INPUT CLUTCH ASSEMBLY (Continued)

(11) Remove the OD/UD reaction plate tapered

snap ring, reaction plate, and first friction disc (Fig.
265).

(12) Remove the UD clutch flat snap ring and rest

of UD clutch pack (Fig. 265). Tag clutch pack for
assembly identification.

CAUTION: Compress return spring just enough to
remove or install snap ring.

(13) Using Tool 5059A and an arbor press, com-

press UD clutch piston/spring enough to remove snap
ring (Fig. 266) (Fig. 267).

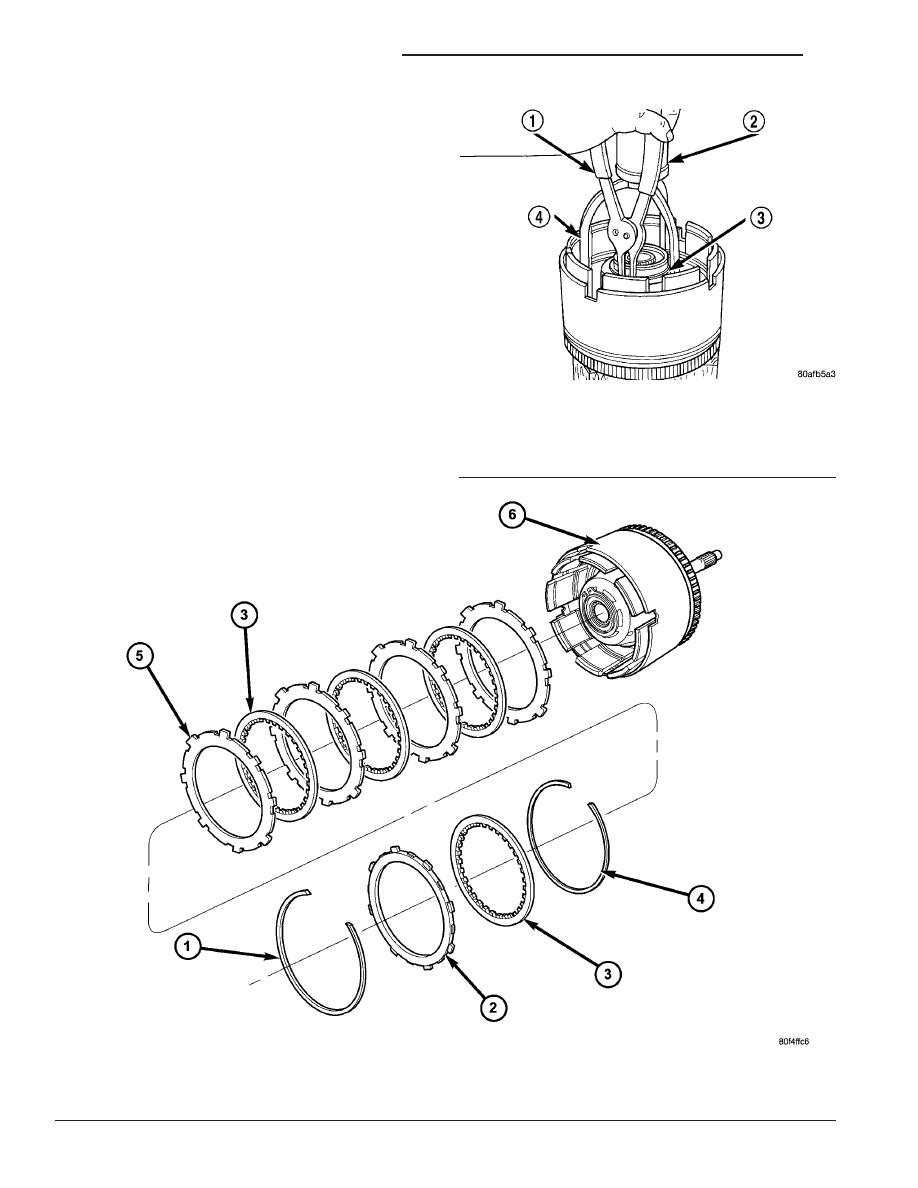

Fig. 265 Underdrive Clutch Assembly

1 - SNAP RING (TAPERED)
2 - OD/UD REACTION PLATE
3 - CLUTCH DISC

4 - SNAP RING (FLAT)
5 - CLUTCH PLATE
6 - INPUT CLUTCH ASSEMBLY

Fig. 266 UD Spring Retainer Snap Ring

1 - SNAP RING PLIERS
2 - ARBOR PRESS RAM
3 - SNAP RING
4 - SPECIAL TOOL 5059A

21 - 114

41AE/TE AUTOMATIC TRANSAXLE

CS

INPUT CLUTCH ASSEMBLY (Continued)
