Chrysler Pacifica. Manual - part 760

(38) Using tool L-4407A, remove transfer shaft

gear (Fig. 81).

(39) Remove transfer gear shim (select) (Fig. 82).

(40) Remove bearing cup retainer (Fig. 83).

(41) Remove transfer gear bearing cone using

setup shown in (Fig. 84).

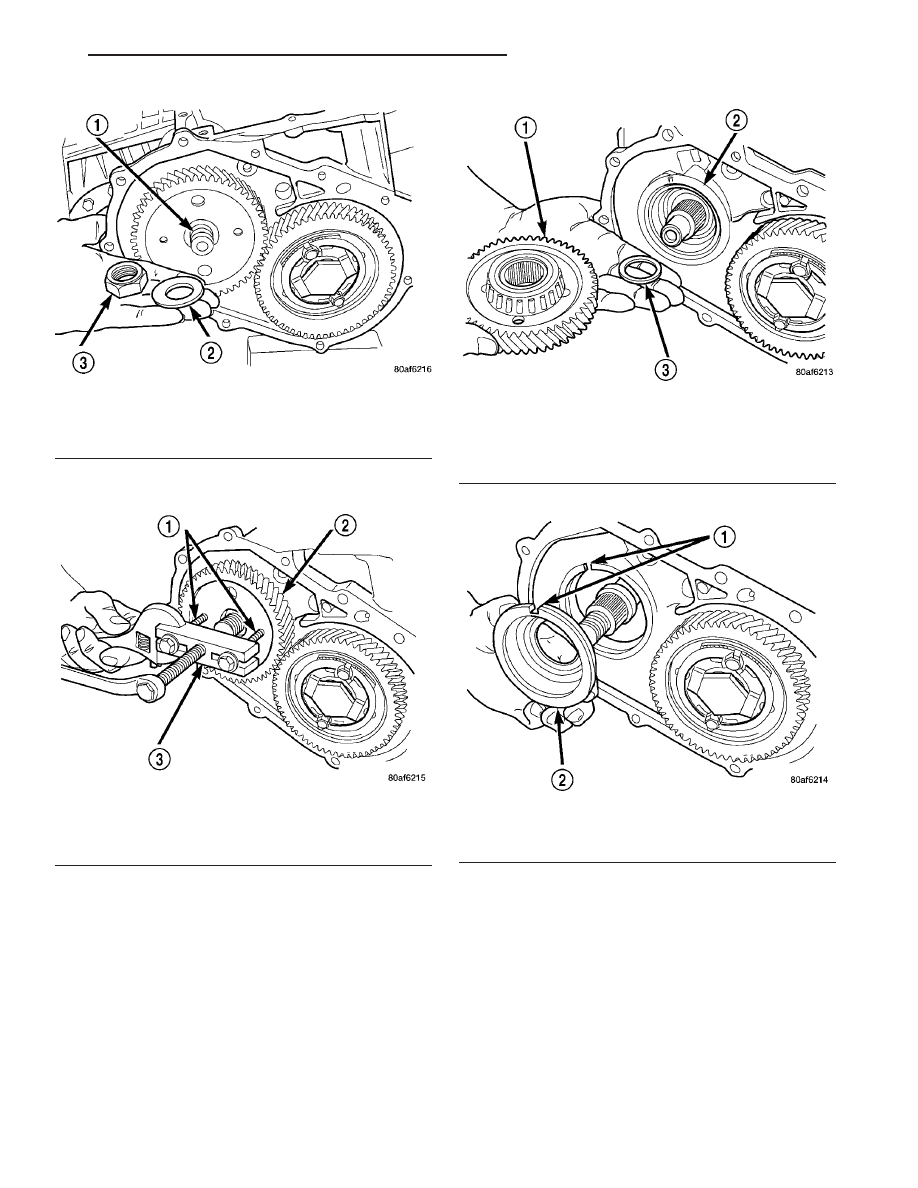

Fig. 80 Transfer Shaft Gear Nut and Coned Washer

1 - TRANSFER SHAFT
2 - LOCK WASHER
3 - NUT

Fig. 81 Remove Transfer Shaft Gear

1 - SPECIAL TOOL L4407-6
2 - TRANSFER SHAFT GEAR
3 - SPECIAL TOOL L4407A

Fig. 82 Remove Transfer Shaft Gear and (Select)

Shim

1 - TRANSFER SHAFT GEAR
2 - BEARING CUP RETAINER
3 - SHIM (SELECT)

Fig. 83 Remove Bearing Cup Retainer

1 - ALIGN INDEXING TAB TO SLOT
2 - BEARING CUP RETAINER

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 35

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(42) Remove

transfer

shaft

bearing

cup

from

retainer using Tool 6062 (Fig. 85).

(43) Using Tool 6051, remove transfer shaft bear-

ing snap ring (Fig. 86).

(44) Using tool 5049A, remove transfer shaft from

transaxle (Fig. 87).

(45) Slip bearing cup retainer and oil baffle off of

shaft (Fig. 88).

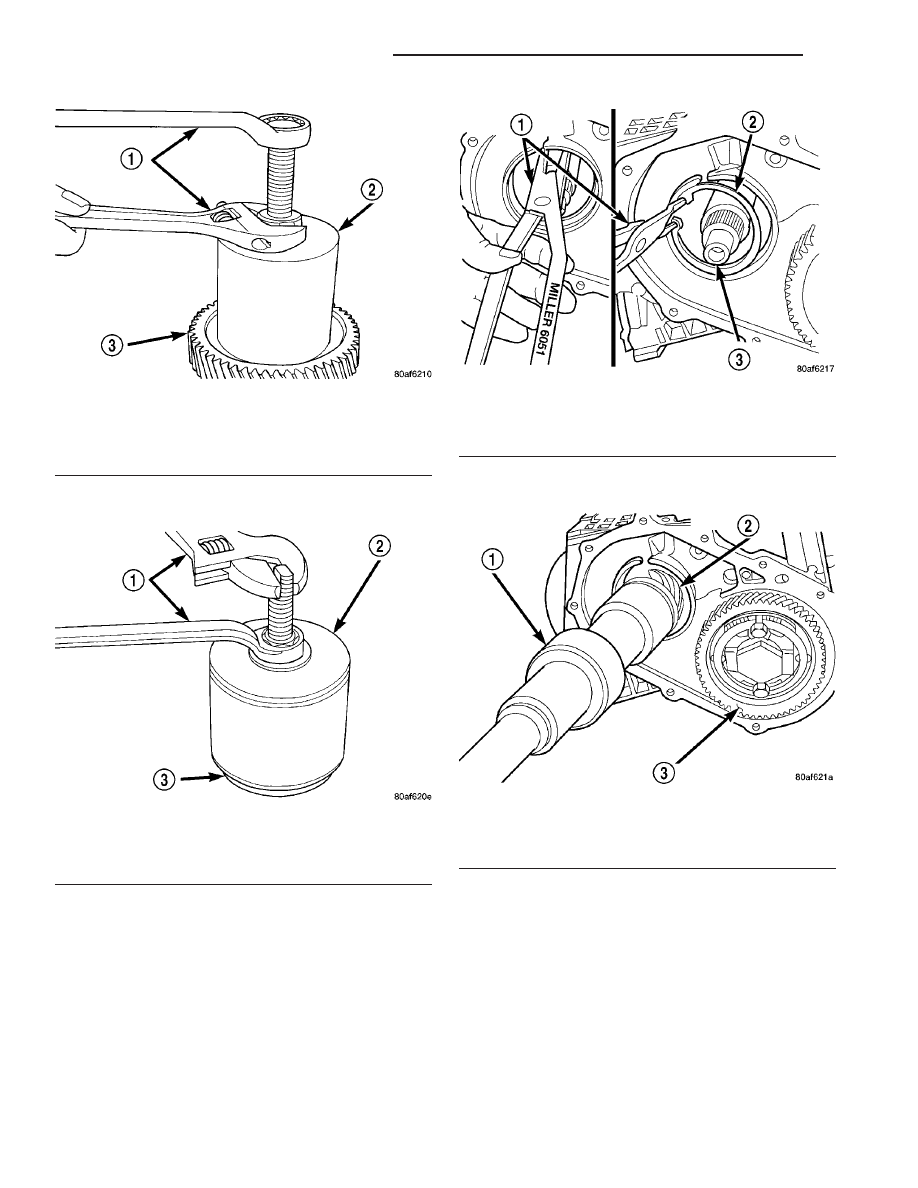

Fig. 84 Remove Transfer Gear Bearing Cone

1 - WRENCHES
2 - TOOL 5048 WITH JAWS TOOL 5048–4 AND BUTTON TOOL
L-4539–2
3 - TRANSFER SHAFT GEAR

Fig. 85 Remove Transfer Shaft Bearing Cup

1 - WRENCHES
2 - TOOL 6062
3 - TRANSFER SHAFT BEARING CUP RETAINER

Fig. 86 Remove Transfer Shaft Bearing Snap Ring

1 - SNAP RING PLIERS TOOL 6051
2 - TRANSFER SHAFT BEARING SNAP RING
3 - TRANSFER SHAFT

Fig. 87 Remove Transfer Shaft

1 - SPECIAL TOOL 5049–A
2 - TRANSFER SHAFT
3 - OUTPUT GEAR

21 - 36

41AE/TE AUTOMATIC TRANSAXLE

CS

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(46) Using tool P-334, press transfer shaft bearing

cone off of shaft (Fig. 89).

(47) Bend output gear retaining strap ears flat to

allow bolt removal.

(48) Remove output shaft stirrup strap bolts (Fig.

90).

(49) Remove stirrup and strap (Fig. 91).

(50) Using Tool 6259 (Fig. 92), remove output shaft

gear-to-shaft bolt and washer (Fig. 93).

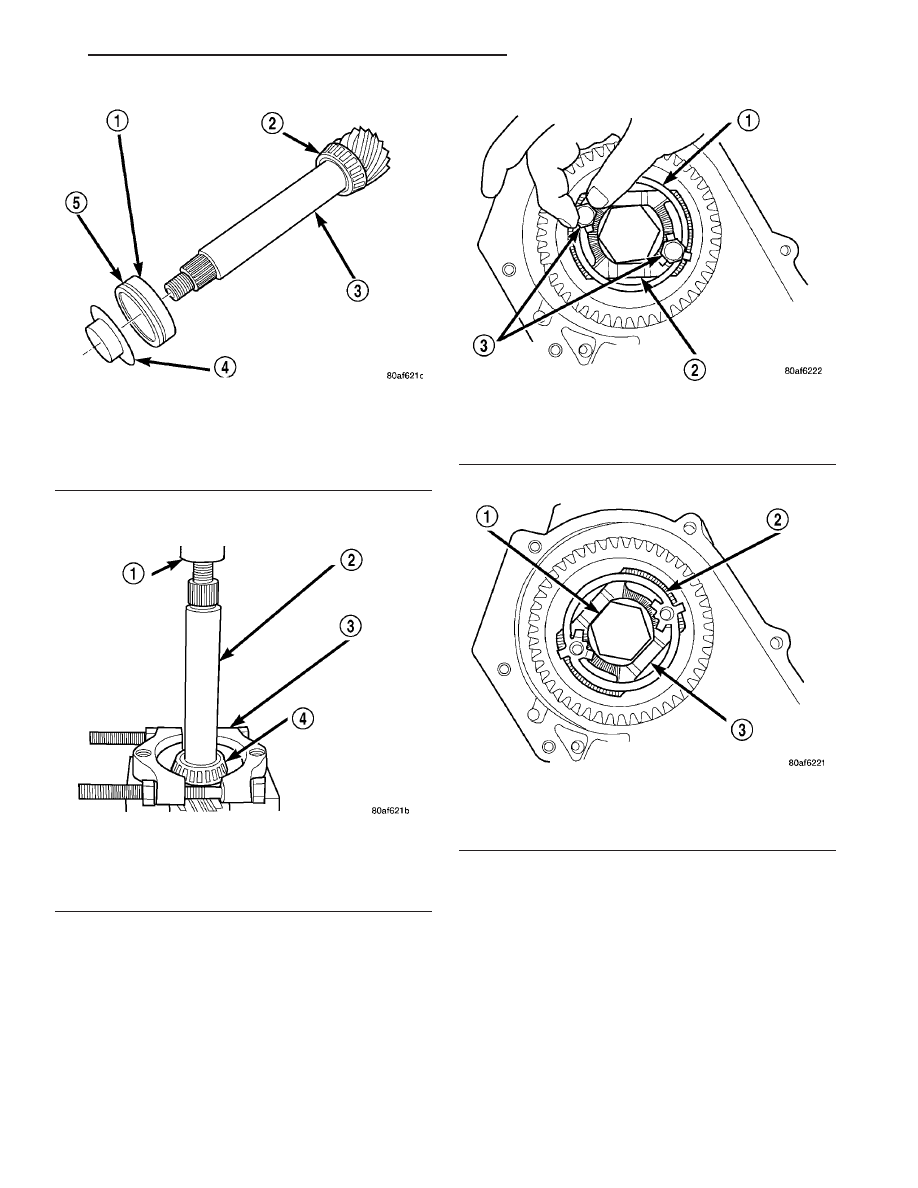

Fig. 88 Bearing Cup Removed

1 - BEARING CUP
2 - BEARING CONE
3 - TRANSFER SHAFT
4 - OIL BAFFLE
5 - O-RING

Fig. 89 Remove Transfer Shaft Bearing Cone

1 - ARBOR PRESS RAM
2 - TRANSFER SHAFT
3 - TOOL P-334
4 - BEARING CONE

Fig. 90 Remove Strap Bolts

1 - RETAINING STRAP
2 - STIRRUP
3 - RETAINING STRAP BOLTS

Fig. 91 Remove Stirrup Strap

1 - OUTPUT GEARBOLT
2 - RETAINING STRAP
3 - STIRRUP

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 37

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(51) Using Tool L4407A, and button 6055, remove

output gear from shaft (Fig. 94).

(52) Remove output gear bearing shim (select)

(Fig. 95).

(53) Using setup as shown in (Fig. 96), remove

output gear bearing cone.

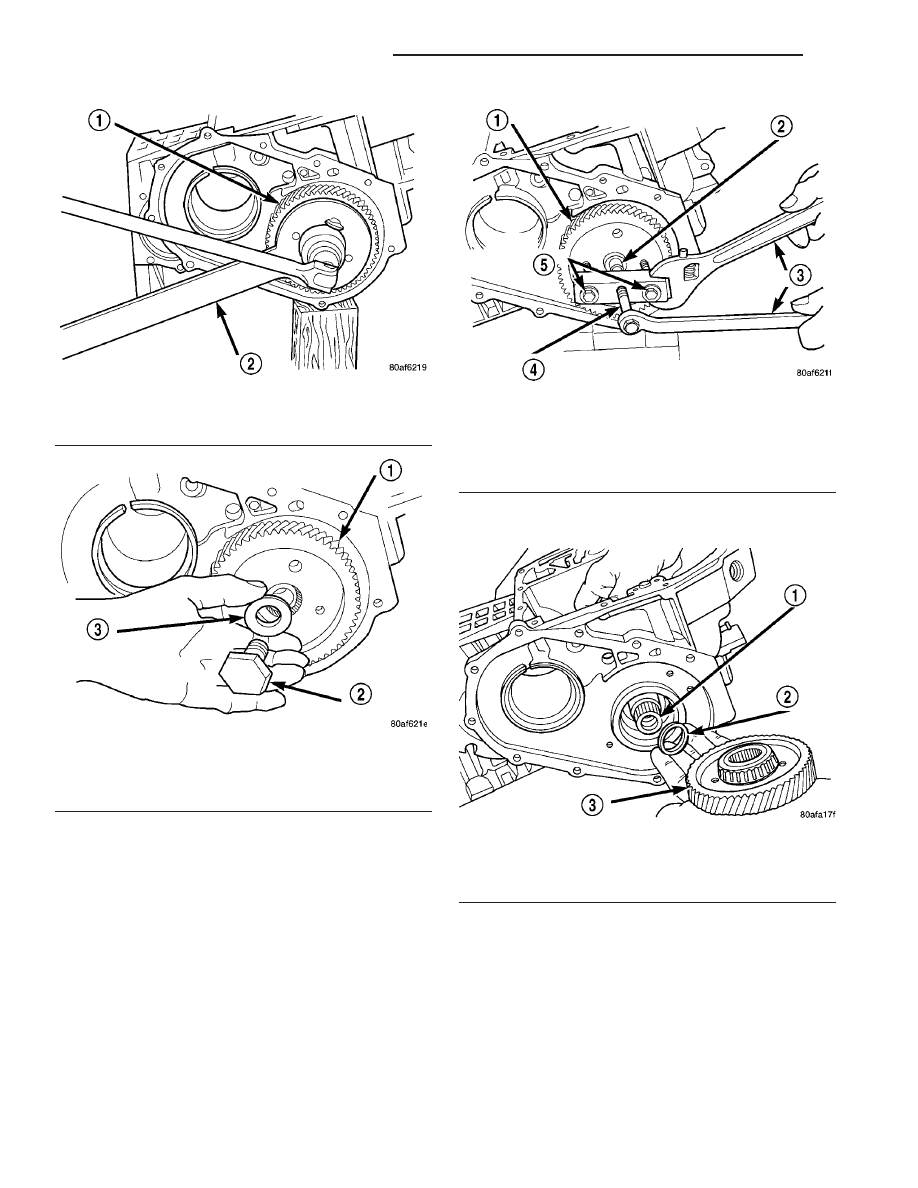

Fig. 92 Remove Output Gear Bolt

1 - OUTPUT GEAR
2 - TOOL 6259

Fig. 93 Output Gear Bolt and Washer

1 - OUTPUT GEAR
2 - BOLT
3 - CONED LOCK WASHER

Fig. 94 Remove Output Gear

1 - OUTPUT GEAR
2 - BUTTON TOOL 6055
3 - WRENCHES
4 - TOOL L4407A
5 - BOLTS TOOL L4407–6

Fig. 95 Output Gear and (Select) Shim

1 - REAR CARRIER ASSEMBLY
2 - SHIM (SELECT)
3 - OUTPUT GEAR

21 - 38

41AE/TE AUTOMATIC TRANSAXLE

CS

41AE/TE AUTOMATIC TRANSAXLE (Continued)
