(24) Remove front carrier/rear annulus assembly

and #6 needle bearing (Fig. 65).

(25) Remove rear sun gear and #7 needle bearing

(Fig. 66).

NOTE: The number 7 needle bearing has three anti-
reversal tabs and is common with the number five
and number two position. The orientation should
allow the bearing to seat flat against the rear sun
gear (Fig. 67). A small amount of petrolatum can be
used to hold the bearing to the rear sun gear.

(26) Setup tool 5058 as shown in (Fig. 68). Com-

press 2/4 clutch return spring (just enough to remove
snap ring) and remove snap ring.

NOTE: Verify that Tool 5058 is centered properly
over the 2/4 clutch retainer before compressing. If
necessary, fasten the 5058 bar to the bellhousing
flange with any combination of locking pliers and
bolts to center the tool properly.

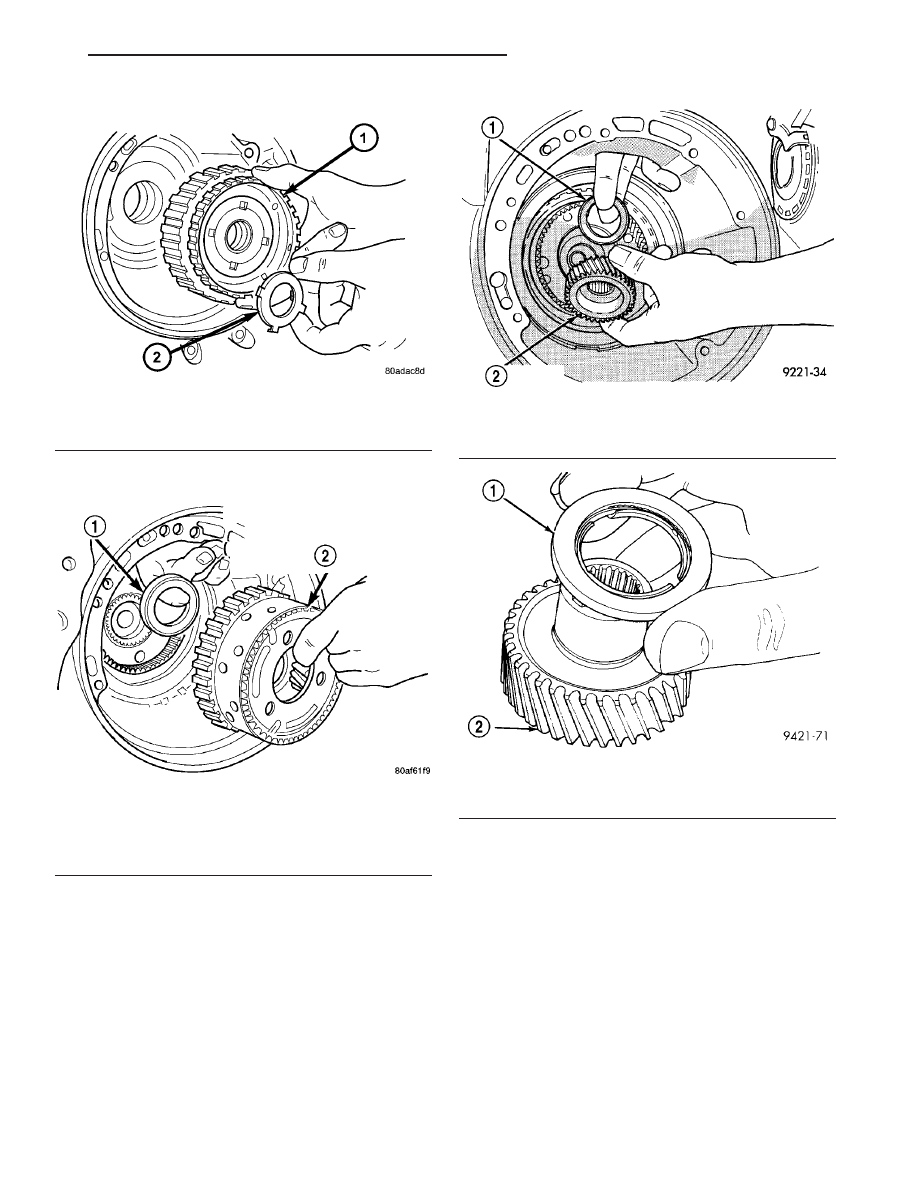

Fig. 64 Remove Front Sun Gear Assembly

1 - FRONT SUN GEAR ASSEMBLY
2 - #4 THRUST WASHER (FOUR TABS)

Fig. 65 Remove Front Carrier and Rear Annulus

Assembly

1 - #6 NEEDLE BEARING
2 - FRONT CARRIER AND REAR ANNULUS ASSEMBLY (TWIST
AND PULL OR PUSH TO REMOVE OR INSTALL).

Fig. 66 Remove Rear Sun Gear

1 - #7 NEEDLE BEARING
2 - REAR SUN GEAR

Fig. 67 Number 7 Bearing

1 - #7 NEEDLE BEARING
2 - REAR SUN GEAR

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 31

41AE/TE AUTOMATIC TRANSAXLE (Continued)

NOTE: The 2/4 Clutch Piston has bonded seals
which are not individually serviceable. Seal replace-
ment requires replacement of the piston assembly.

(27) Remove 2/4 clutch retainer (Fig. 69).

(28) Remove 2/4 clutch return spring (Fig. 70).

(29) Remove 2/4 clutch pack (Fig. 71). Tag 2/4

clutch pack for reassembly identification.

(30) Remove tapered snap ring (Fig. 72).

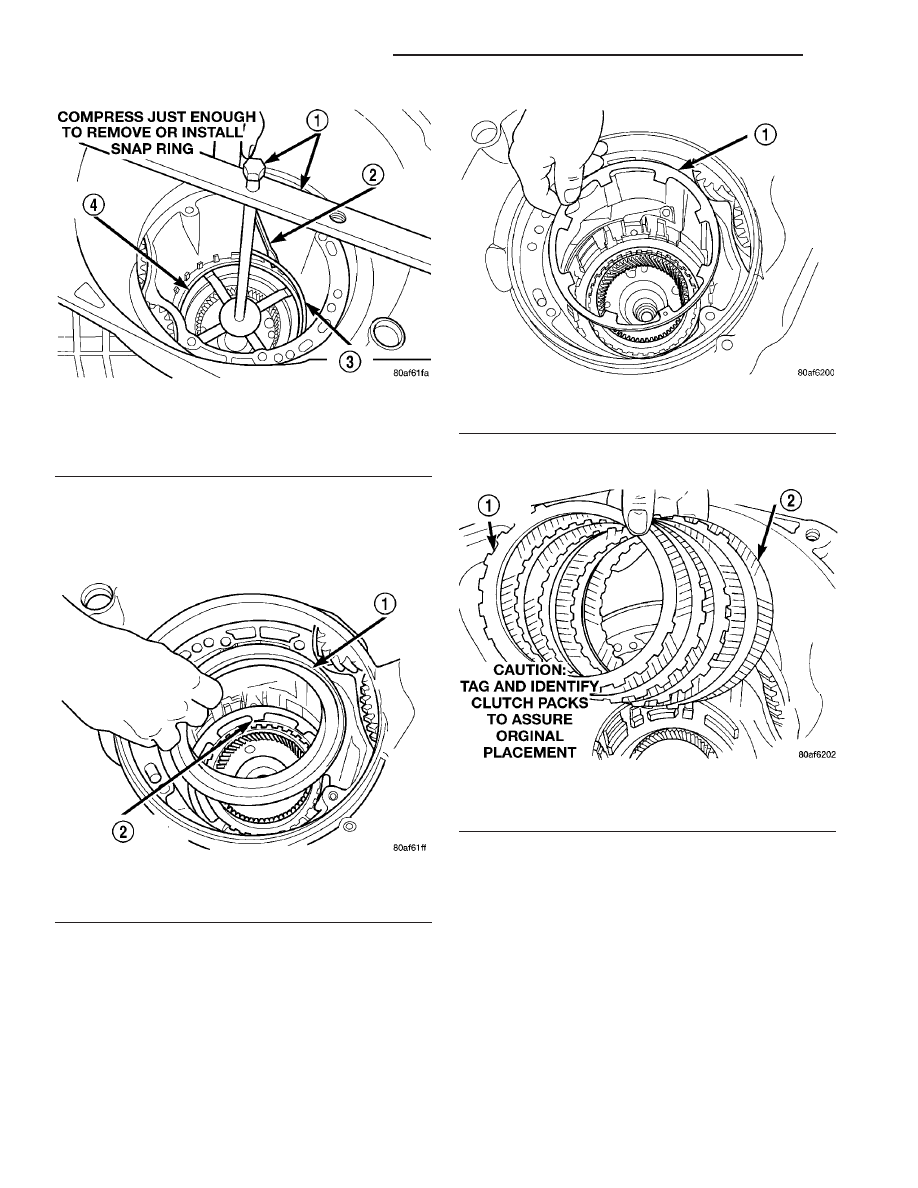

Fig. 68 Remove 2/4 Clutch Retainer Snap Ring

1 - TOOL 5058
2 - SCREWDRIVER
3 - SNAP RING
4 - 2/4 CLUTCH RETAINER

Fig. 69 2/4 Clutch Retainer

1 - 2/4 CLUTCH RETAINER
2 - 2/4 CLUTCH RETURN SPRING

Fig. 70 Remove 2/4 Clutch Return Spring

1 - 2/4 CLUTCH RETURN SPRING

Fig. 71 Remove 2/4 Clutch Pack

1 - CLUTCH PLATE (4)
2 - CLUTCH DISC (4)

21 - 32

41AE/TE AUTOMATIC TRANSAXLE

CS

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(31) Remove low/reverse reaction plate (Fig. 73).

(32) Remove one low/reverse clutch disc (Fig. 74).

(33) Remove low/reverse reaction plate snap ring

(Fig. 75).

(34) Remove low/reverse clutch pack (Fig. 76).

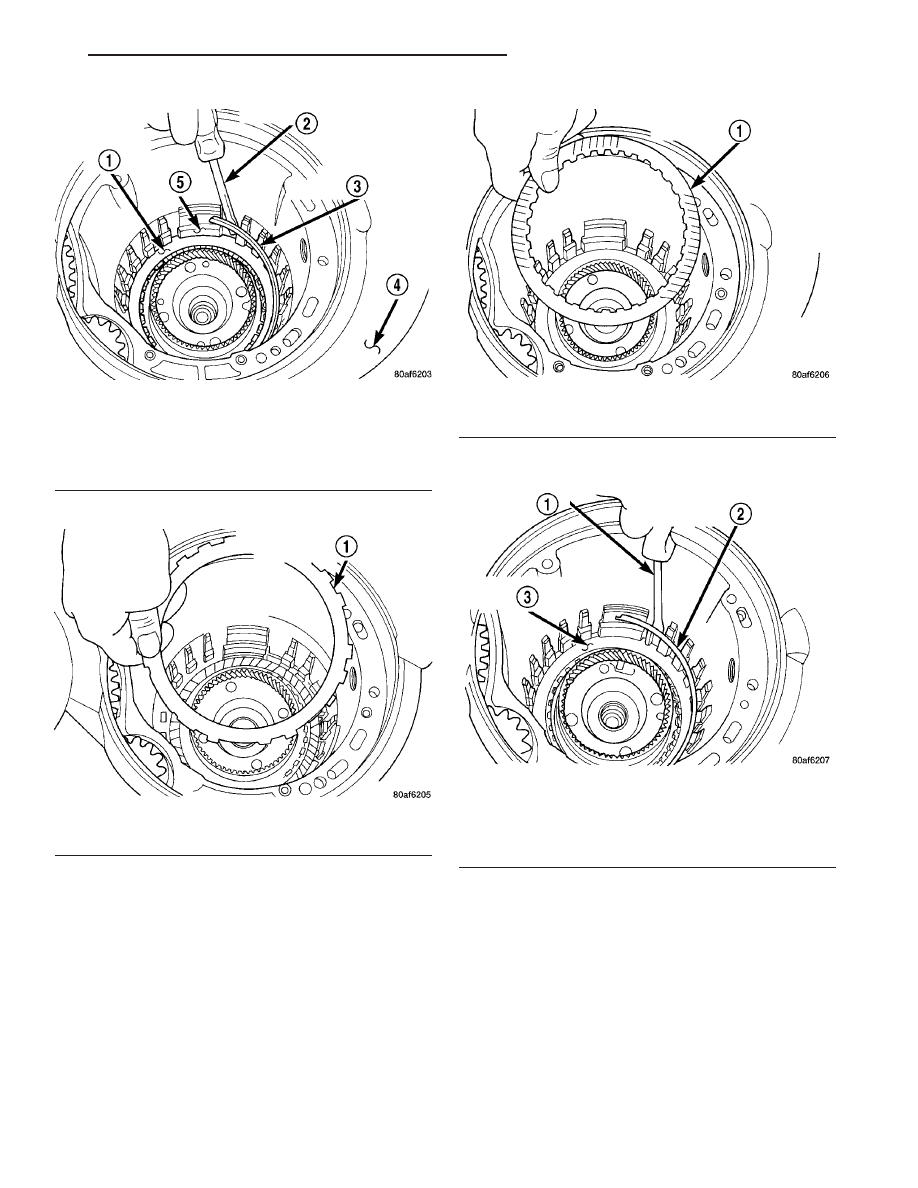

Fig. 72 Remove Tapered Snap Ring

1 - LOW/REVERSE CLUTCH REACTION PLATE
2 - SCREWDRIVER
3 - LOW/REVERSE TAPERED SNAP RING (TAPERED SIDE UP)
4 - OIL PAN FACE
5 - LONG TAB

Fig. 73 Remove Low/Reverse Reaction Plate

1 - LOW/REVERSE REACTION PLATE (FLAT SIDE UP)

Fig. 74 Remove One Disc

1 - ONE DISC FROM LOW/REVERSE CLUTCH

Fig. 75 Remove Low/Reverse Reaction Plate Snap

Ring

1 - SCREWDRIVER
2 - LOW/REVERSE REACTION PLATE FLAT SNAP RING
3 - DO NOT SCRATCH CLUTCH PLATE

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 33

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(35) Remove transfer gear cover-to-case bolts (Fig.

77).

(36) Remove transfer gear cover (Fig. 78).

(37) Using Tool 6259, remove transfer shaft gear-

to-shaft nut and coned washer (Fig. 79) (Fig. 80).

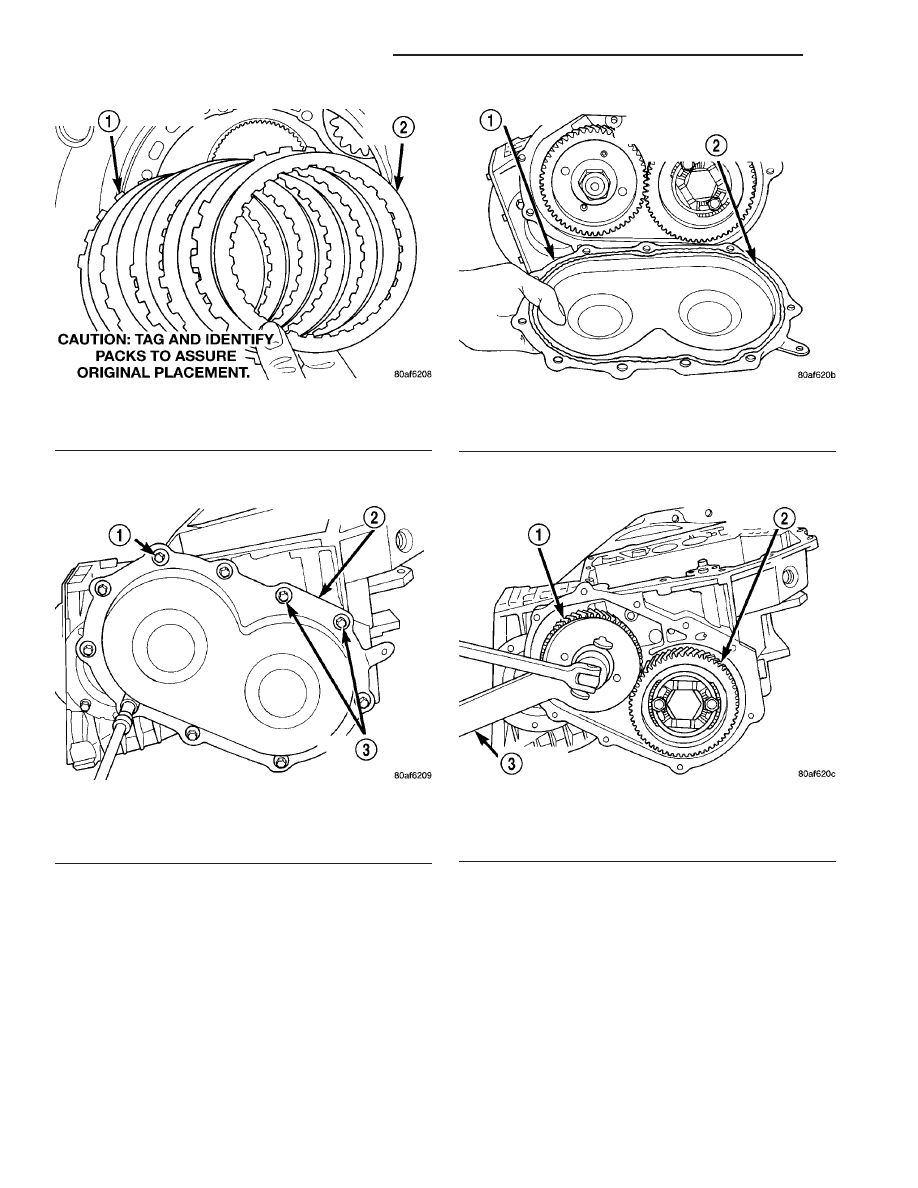

Fig. 76 Remove Low/Reverse Clutch Pack

1 - CLUTCH PLATES (5)
2 - CLUTCH DISCS (5)

Fig. 77 Remove Rear Cover Bolts

1 - REAR COVER BOLTS
2 - REAR COVER
3 - USE SEALANT ON BOLTS

Fig. 78 Remove Rear Cover

1 - REAR COVER
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41) AS SHOWN

Fig. 79 Remove Transfer Shaft Gear Nut

1 - TRANSFER SHAFT GEAR
2 - OUTPUT GEAR
3 - SPECIAL TOOL 6259

21 - 34

41AE/TE AUTOMATIC TRANSAXLE

CS

41AE/TE AUTOMATIC TRANSAXLE (Continued)
