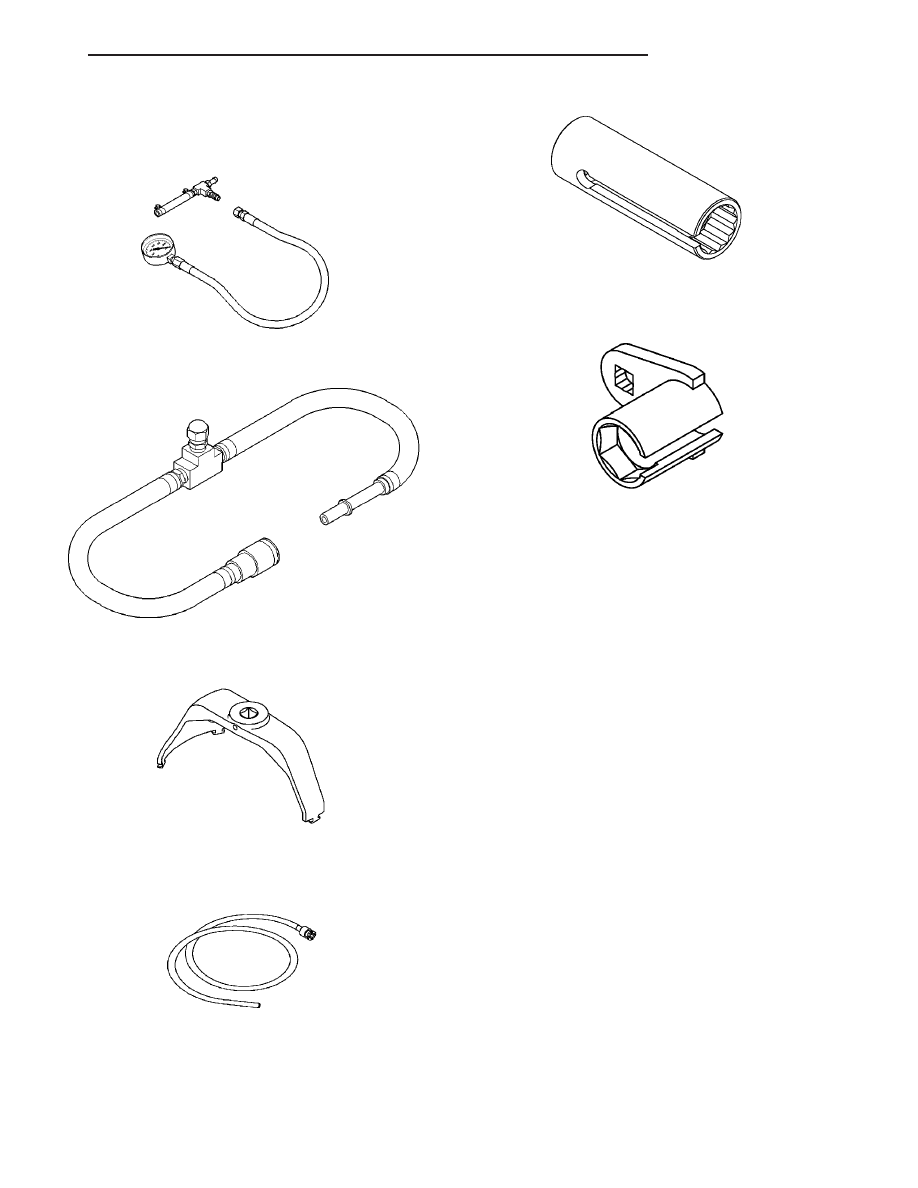

SPECIAL TOOLS

FUEL

Test Kit, Fuel

Adapters, Fuel Pressure Test—6539 and/or 6631

LOCKRING REMOVER/INSTALLER #9340

Fuel Line Adapter 1/4

O2S (OXYGEN SENSOR) REMOVAL/INSTALLER-

C4907

Oxygen sensor tool

CS

FUEL DELIVERY

14 - 3

FUEL DELIVERY (Continued)

FUEL LEVEL SENDING UNIT /
SENSOR

REMOVAL

(1) Release the fuel pressure, refer to the Fuel

Pressure Release Procedure in this section.

(2) Disconnect negative battery cable.
(3) Remove fuel tank, (Refer to 14 - FUEL SYS-

TEM/FUEL DELIVERY/FUEL TANK - REMOVAL).

(4) Vacuum area before removing module lock ring.
(5) Disconnect vapor line and electrical connector.

(6) Module lock ring contact points (Fig. 1).

(7) Remove module lock ring (Fig. 2).

NOTE: Use a brass punch to remove the 1/4 turn
lock ring.

(8) Remove module top.
(9) Tip module on to it’s side to drain fuel from

reservoir in module.

(10) Drain fuel tank, use an approved gasoline

draining station.

(11) Disconnect electrical connector for fuel level

sending card.

(12) Remove fuel level sending card by prying on

locking tab and pulling card down toward bottom of
the pump module (Fig. 3).

(13) There are 2 locking tabs on sending card; one

on the front and one on back (Fig. 4).

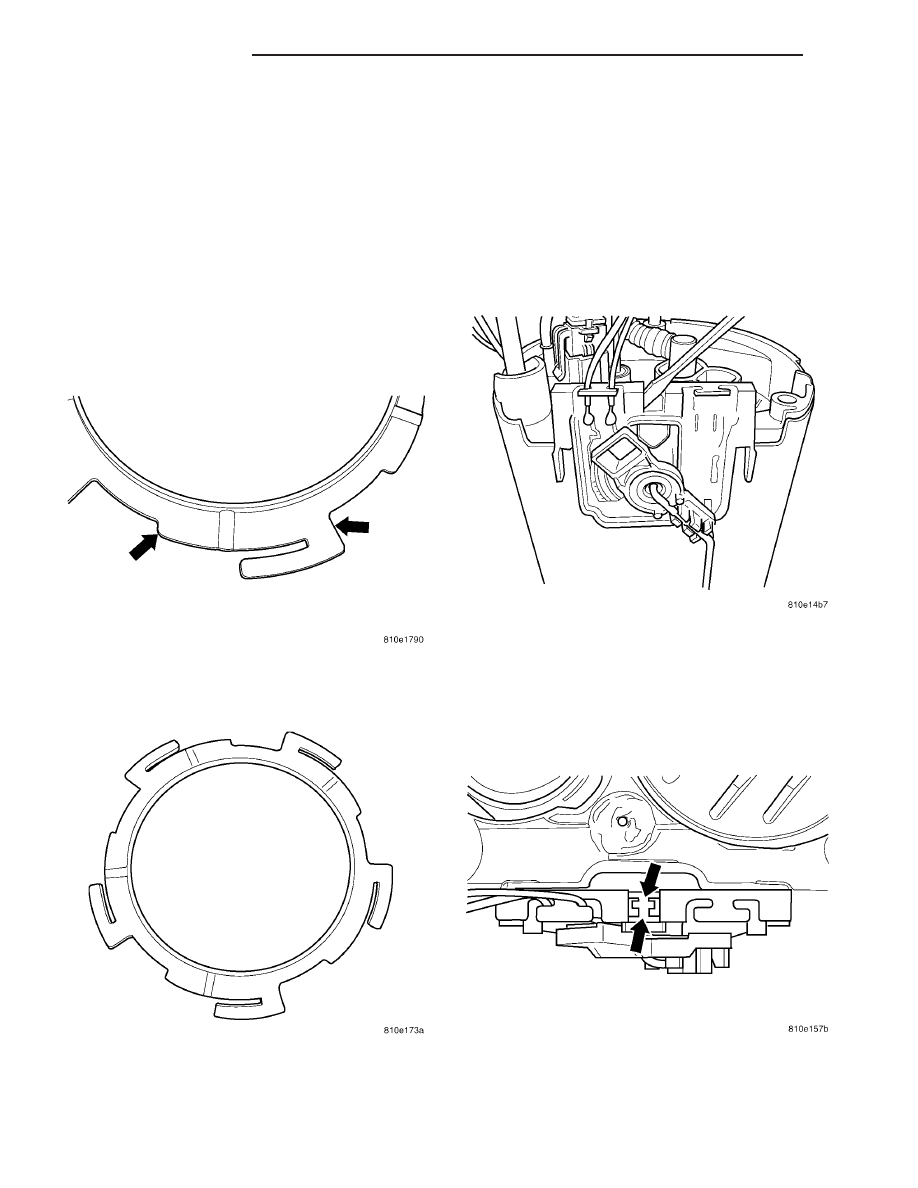

Fig. 1 LOCKING RING CONTACT POINTS

Fig. 2 MODULE LOCKING RING

Fig. 3 SENDING CARD REMOVAL

Fig. 4 SENDING CARD LOCKING TABS

14 - 4

FUEL DELIVERY

CS

INSTALLATION

(1) Install fuel level sending card to module.
(2) Connect electrical connector for fuel level send-

ing card.

(3) Install module top to module (Fig. 5) and (Fig.

6).

(4) Install module into the tank with the level unit

towards rear of tank.

(5) Install a new seal onto the tank, making sure

seal is properly seated in tank groove.

(6) Install module lock ring.

NOTE: Use a brass punch to Install the 1/4 turn lock
ring. Make sure all 5 tabs are properly seated.

(7) Connect vapor line and electrical connector.
(8) Install fuel tank, (Refer to 14 - FUEL SYS-

TEM/FUEL DELIVERY/FUEL TANK - INSTALLA-
TION)

(9) Connect negative battery cable.
(10) Fill fuel tank. Use the scan tool to pressurize

the fuel system. Check for leaks.

FUEL PRESSURE REGULATOR

REMOVAL

NOTE: THE FUEL PRESSURE REGULATOR IS ON
THE PASSENGER SIDE OF THE FUEL TANK.

(1) Release the fuel pressure, refer to the Fuel

Pressure Release Procedure in this section.

(2) Disconnect negative battery cable.

(3) Remove fuel tank (Fig. 7), (Refer to 14 - FUEL

SYSTEM/FUEL

DELIVERY/FUEL

TANK

-

REMOVAL) .

(4) Vacuum area before removing module lock ring.
(5) Disconnect lines from top of the module.

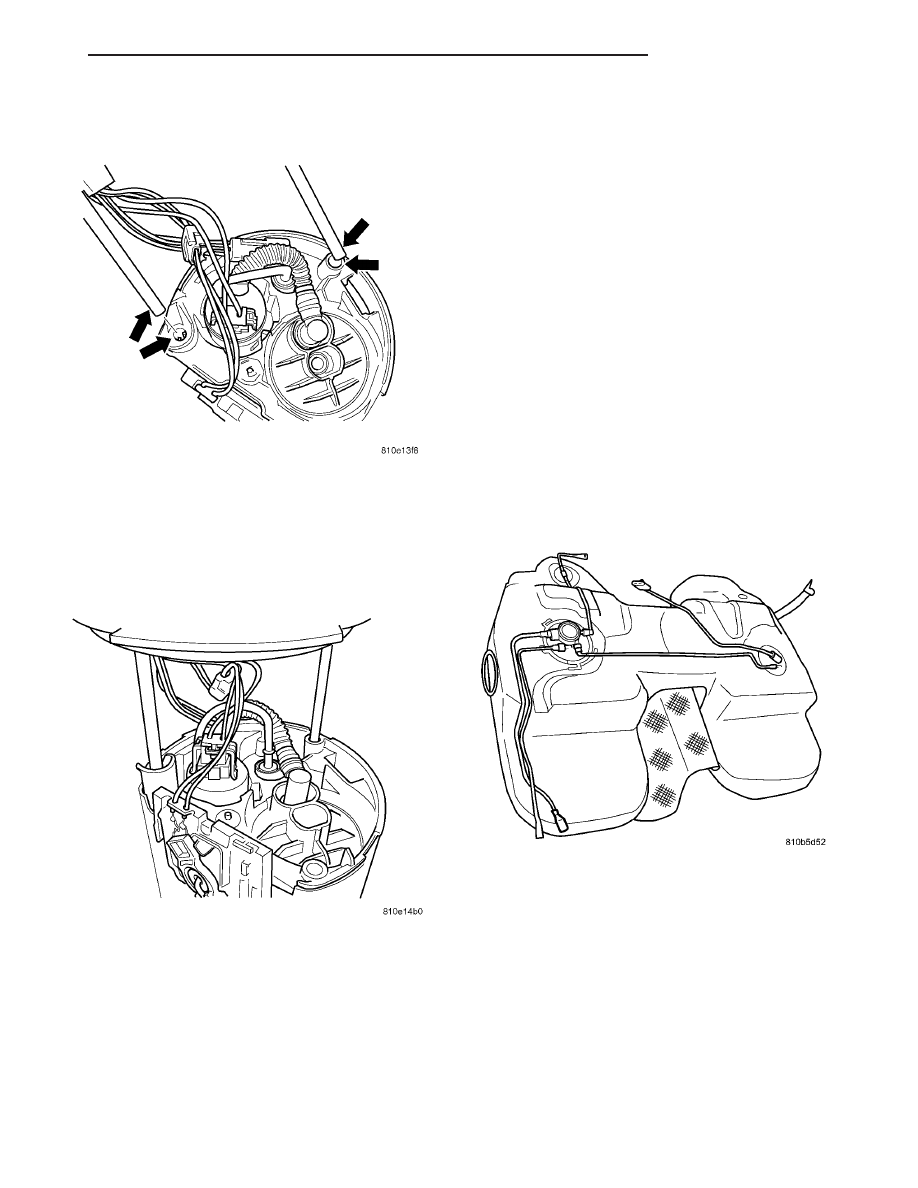

Fig. 5 MODULE TOP ALIGNMENT PINS

Fig. 6 Alignment PINS IN PLACE

Fig. 7 FUEL TANK ASSEMBLY

CS

FUEL DELIVERY

14 - 5

FUEL LEVEL SENDING UNIT / SENSOR (Continued)

(6) Remove module lock ring (Fig. 8).

NOTE: Use a brass punch to remove the 1/4 turn
lock ring.

(7) Drain fuel tank, use an approved gasoline

draining station.

(8) Remove module from fuel tank.

(9) Remove wire from side of regulator, depressed

tab on the connector in order to remove the ground
wire (Fig. 9).

(10) Ground wire removed (Fig. 10).
(11) Use a socket to compress the 4 tabs that

retain regulator.

(12) Pry up regulator and remove regulator and

o-rings.

INSTALLATION

NOTE: The o-rings should be placed on the regula-
tor first, to prevent them from being rolled out of
position during regulator install.

(1) Lightly lubricate the O-rings with clean engine

oil and place them onto regulator.

(2) Push regulator down and into place.
(3) Install ground wire.
(4) Install module and gasket seal.
(5) Ensure seal is properly positioned in fuel tank

groove.

(6) Install the module lock ring (Fig. 11).

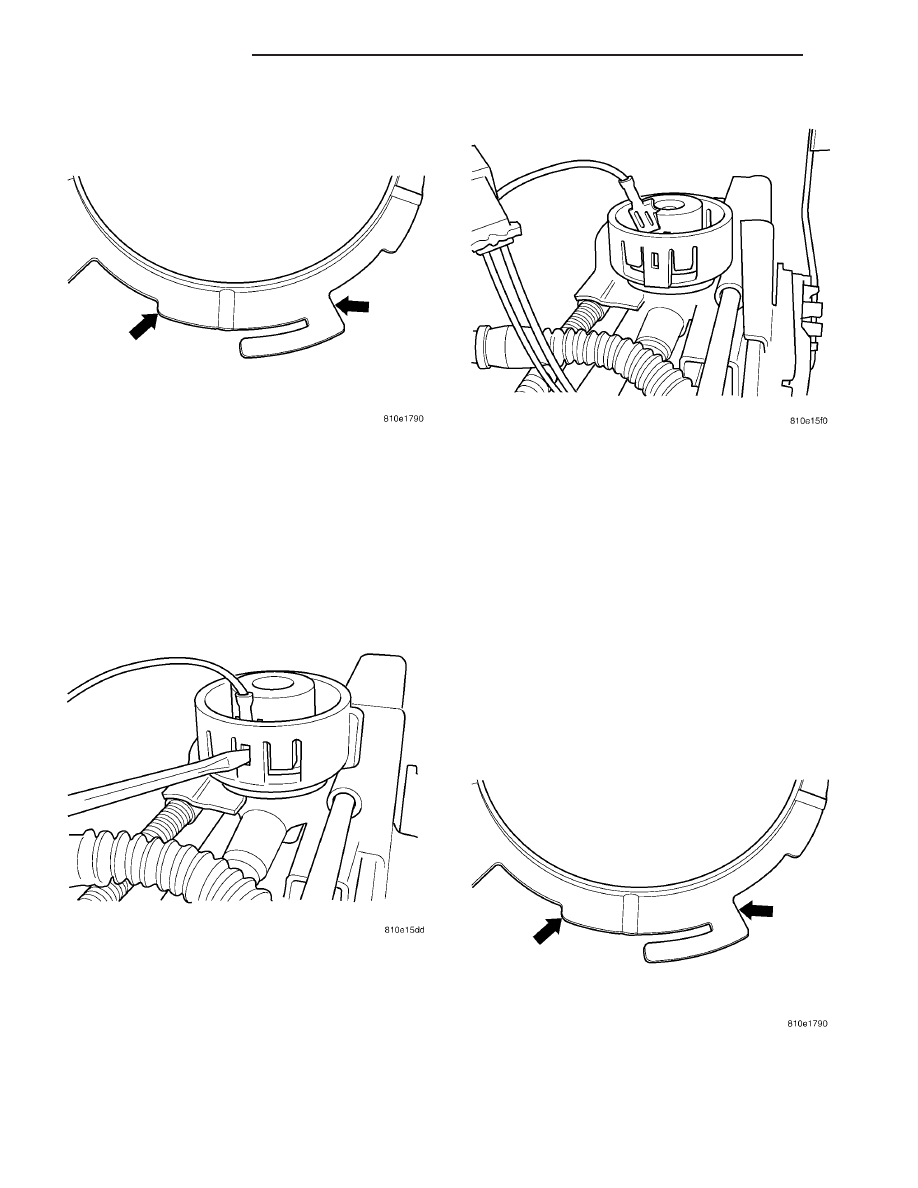

Fig. 8 LOCKING RING CONTACT POINTS

Fig. 9 REGULATOR GROUND REMOVAL

Fig. 10 GROUND REMOVED

Fig. 11 LOCKING RING CONTACT POINTS

14 - 6

FUEL DELIVERY

CS

FUEL PRESSURE REGULATOR (Continued)
