(9) Connect throttle and speed control cables to

throttle body (Fig. 156)

(10) Connect the EVAP hose to the throttle body.
(11) Connect the wiring connectors to the throttle

position sensor (TPS) and idle air control (IAC)
motor. (Fig. 156)

(12) Install air cleaner and air inlet hose assembly.
(13) Connect the inlet air temperature (IAT) sen-

sor electrical connector.

(14) Connect battery negative cable.

INTAKE MANIFOLD - LOWER

REMOVAL - LOWER INTAKE MANIFOLD

(1) Perform fuel system pressure release procedure

(before attempting any repairs). (Refer to 14 -
FUEL SYSTEM/FUEL DELIVERY - STANDARD
PROCEDURE)

(2) Drain the cooling system. (Refer to 7 - COOL-

ING - STANDARD PROCEDURE)

(3) Remove the upper intake manifold. (Refer to 9

-

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

REMOVAL)

(4) Remove the fuel line. (Refer to 14 - FUEL SYS-

TEM/FUEL DELIVERY/FUEL LINES - STANDARD
PROCEDURE) (Refer to 14 - FUEL SYSTEM/FUEL
DELIVERY/QUICK CONNECT FITTING - STAN-
DARD PROCEDURE)

(5) Remove ignition coil and bracket (Fig. 157).

(6) Disconnect heater supply hose and engine cool-

ant temperature sensor (Fig. 158).

(7) Disconnect the fuel injector wire harness.
(8) Remove the fuel injectors and rail assembly

(Fig. 157).

(9) Remove radiator upper hose.
(10) Remove the intake manifold bolts.
(11) Remove lower intake manifold (Fig. 159).

WARNING: INTAKE MANIFOLD GASKET IS MADE
OF VERY THIN METAL AND MAY CAUSE PER-
SONAL INJURY, HANDLE WITH CARE.

(12) Remove intake manifold seal retainers screws

(Fig. 159). Remove intake manifold gasket.

(13) Inspect and clean manifold. (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

INSPECTION) (Refer to 9 - ENGINE/MANIFOLDS/
INTAKE MANIFOLD - CLEANING)

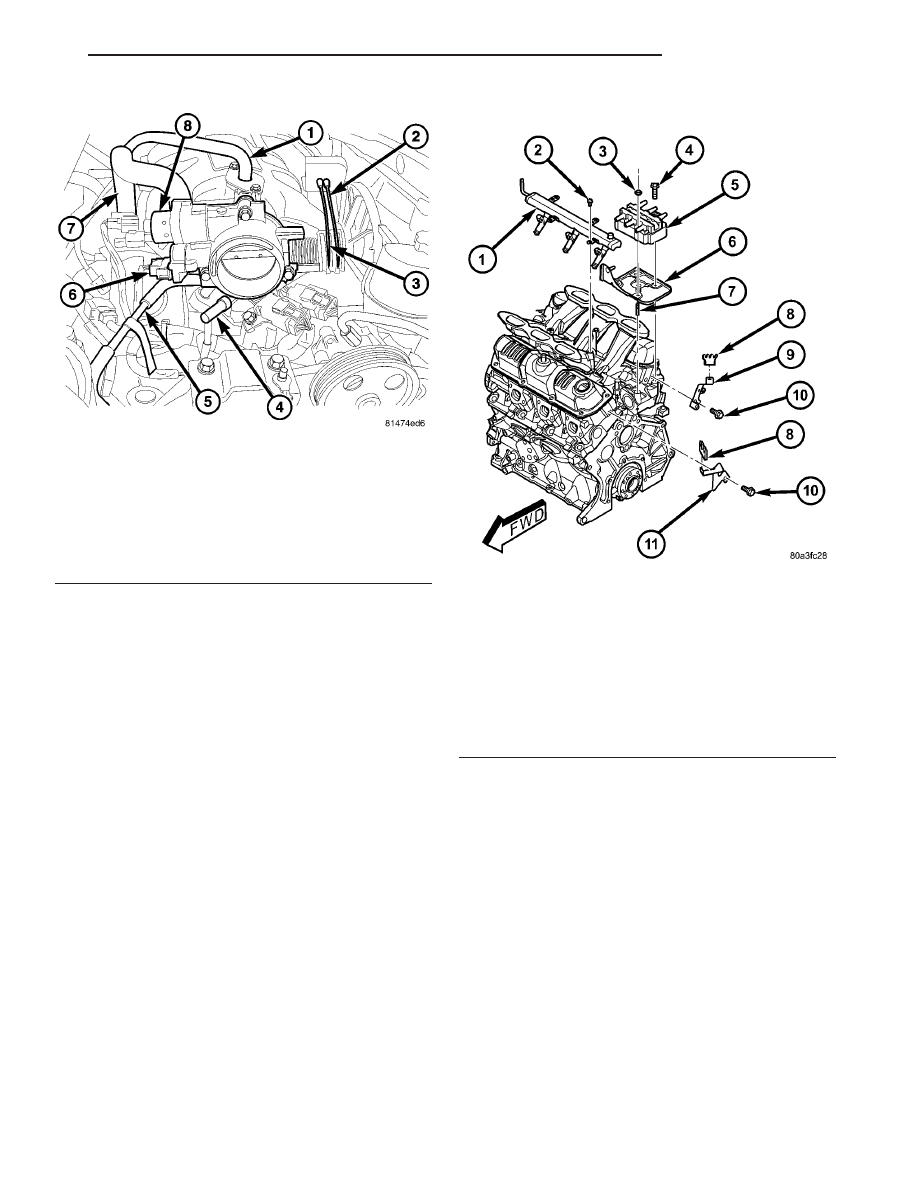

Fig. 156 THROTTLE ASSEMBLY

1 - EGR TUBE
2 - ACCELERATOR CABLE
3 - CRUISE CONTROL CABLE
4 - FUEL INLET
5 - EVAP HOSE
6 - THROTTLE POSITION SENSOR
7 - PCV HOSE
8 - IDLE SPEED CONTROL

Fig. 157 FUEL RAIL & IGNITION.COIL & BRACKET

1 - FUEL RAIL
2 - BOLT - FUEL RAIL
3 - NUT - IGNITION COIL
4 - BOLT - IGNITION COIL
5 - IGNITION COIL
6 - BRACKET - IGNITION COIL
7 - STUD - IGNITION COIL
8 - SEPARATOR - SPARK PLUG CABLE
9 - BRACKET - SPARK PLUG CABLE SEPARATOR
10 - BOLT - SEPARATOR BRACKET
11 - BRACKET - SPARK PLUG CABLE SEPARATOR

CS

ENGINE 3.8L

9 - 195

INTAKE MANIFOLD - UPPER (Continued)

CLEANING

(1) Discard gasket(s).
(2) Clean all sealing surfaces.

INSPECTION

Check for:
• Damage and cracks of each section.

• Clogged water passages in end cross-overs (if

equipped).

• Check for cylinder head mounting surface distor-

tion using a straightedge and thickness gauge. (Refer
to 9 - ENGINE/CYLINDER HEAD - INSPECTION)

INSTALLATION - LOWER INTAKE MANIFOLD

(1) Place a bead (approximately 1/4 in. diameter)

of Mopar

t Engine RTV GEN II onto each of the four

manifold to cylinder head gasket corners (Fig. 160).

(2) Carefully install the new intake manifold gas-

ket (Fig. 159). Tighten end seal retainer screws to 12
N·m (105 in. lbs.).

(3) Install lower intake manifold (Fig. 159). Install

the bolts and torque to 1 N·m (10 in. lbs.). Then
torque bolts to 22 N·m (200 in. lbs.) in sequence
shown in (Fig. 161). Then torque again to 22 N·m
(200 in. lbs.). After intake manifold is in place,
inspect to make sure seals are in place.

(4) Install the fuel injectors and rail assembly.

(Refer to 14 - FUEL SYSTEM/FUEL DELIVERY/
FUEL RAIL - INSTALLATION)

(5) Connect fuel injector electrical harness.

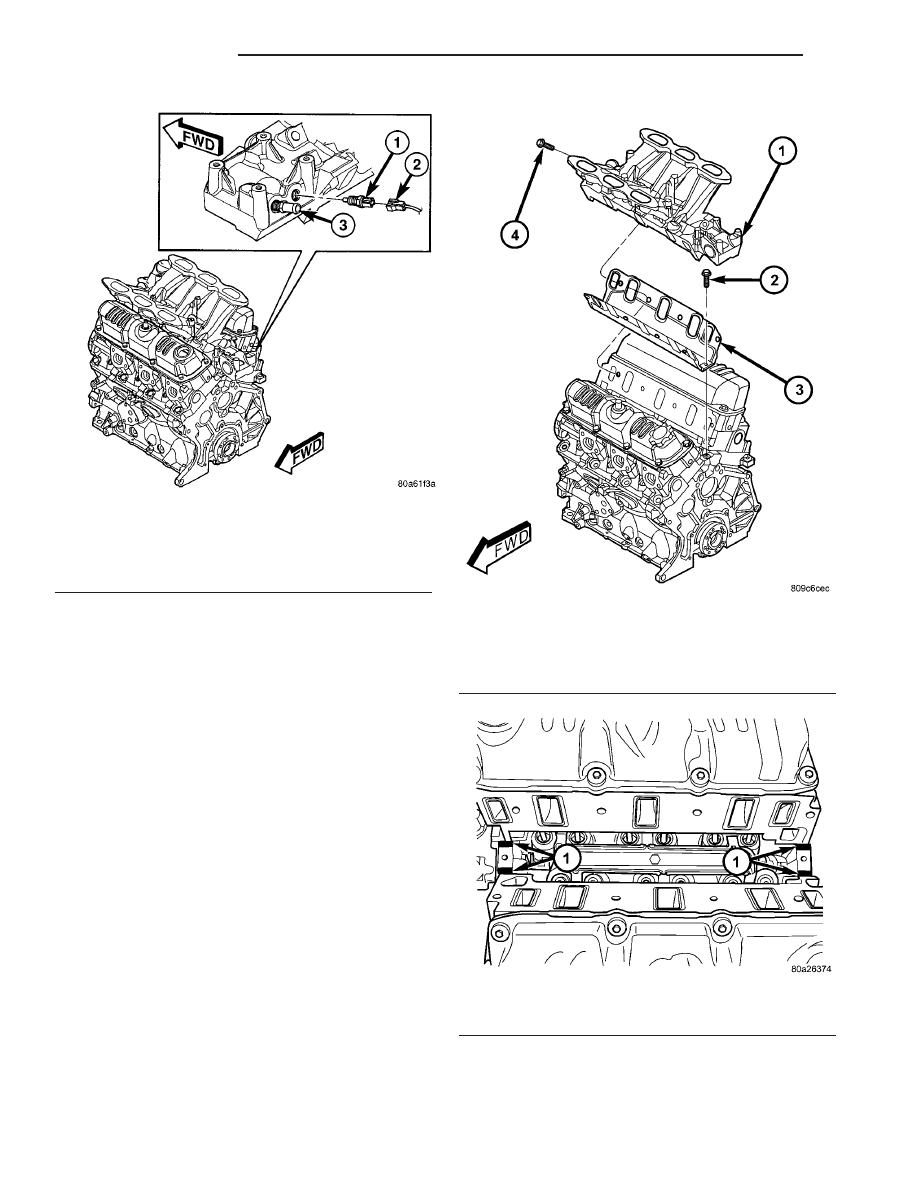

Fig. 158 COOLANT TEMPERATURE SENSOR &

HEATER SUPPLY

1 - ENGINE COOLANT TEMPERATURE SENSOR
2 - CONNECTOR - ENGINE COOLANT SENSOR
3 - FITTING - HEATER SUPPLY

Fig. 159 INTAKE MANIFOLD - LOWER

1 - INTAKE MANIFOLD - LOWER
2 - BOLT - GASKET END SEAL RETAINER
3 - GASKET
4 - BOLT - LOWER INTAKE MANIFOLD

Fig. 160 SEALER LOCATIONS

1 - SEALER LOCATIONS

9 - 196

ENGINE 3.8L

CS

INTAKE MANIFOLD - LOWER (Continued)

(6) Connect the engine coolant temperature sensor.
(7) Connect the heater supply and radiator upper

hoses to manifold.

(8) Connect the fuel line. (Refer to 14 - FUEL SYS-

TEM/FUEL

DELIVERY/QUICK

CONNECT

FIT-

TING - STANDARD PROCEDURE)

(9) Install the upper intake manifold. (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION)

(10) Connect negative battery cable.
(11) Fill the cooling system. (Refer to 7 - COOL-

ING - STANDARD PROCEDURE)

(12) Connect the negative battery cable.

EXHAUST MANIFOLD - RIGHT

REMOVAL

(1) Disconnect battery negative cable.
(2) Raise and support the vehicle.
(3) Separate the exhaust pipe at the exhaust man-

ifold.

(4) Remove

bolts

fastening

crossover

pipe

to

exhaust manifold (Fig. 162).

(5) Lower the vehicle.
(6) Remove the air cleaner housing.
(7) Disconnect the TPS, IAC and purge vacuum

hose from the throttle body (Fig. 163).

(8) Disconnect the upstream oxygen sensor (Fig.

163).

(9) Disconnect the spark plug wires at the spark

plugs.

(10) Remove bolts attaching exhaust manifold to

cylinder head and remove manifold (Fig. 163).

(11) Inspect and clean manifold. (Refer to 9 -

ENGINE/MANIFOLDS/EXHAUST

MANIFOLD

-

CLEANING) (Refer to 9 - ENGINE/MANIFOLDS/
EXHAUST MANIFOLD - INSPECTION)

CLEANING

(1) Discard gasket (if equipped) and clean all sur-

faces of manifold and cylinder head.

INSPECTION

Inspect exhaust manifolds for damage or cracks

and check distortion of the cylinder head mounting
surface and exhaust crossover mounting surface with
a straightedge and thickness gauge (Fig. 164).

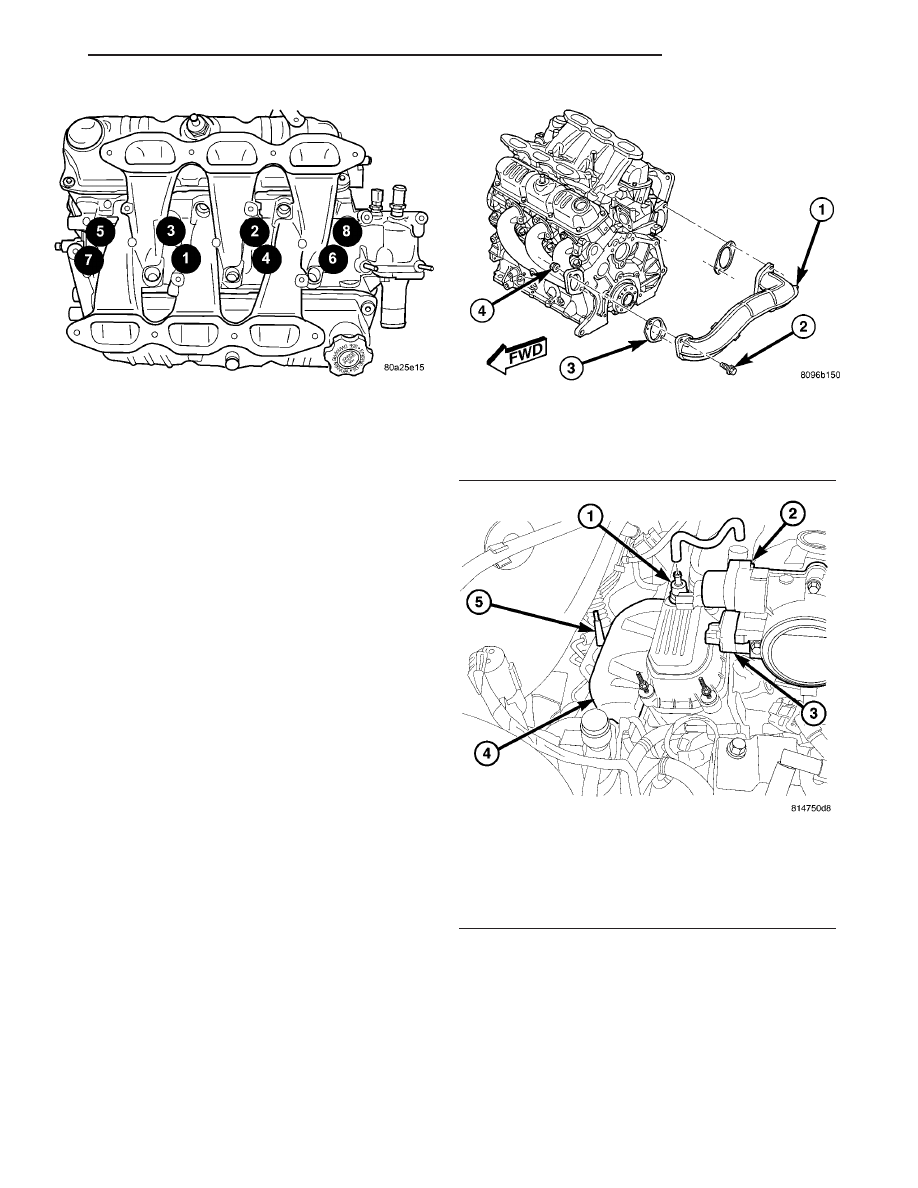

Fig. 161 LOWER MANIFOLD TIGHTENING

SEQUENCE

Fig. 162 CROSS-OVER PIPE

1 - CROSS-OVER PIPE
2 - BOLT
3 - GASKET
4 - FLAG NUT

Fig. 163 RIGHT EXHAUST MANIFOLD

1 - PCV VALVE
2 - IAC MOTOR
3 - TP SENSOR
4 - RIGHT EXHAUST MANIFOLD
5 -OXYGEN SENSOR

CS

ENGINE 3.8L

9 - 197

INTAKE MANIFOLD - LOWER (Continued)

Manifold surface flatness limits should not exceed

1.0 mm (0.039 in.).

INSTALLATION

(1) Position exhaust manifold on cylinder head and

install bolts to center runner (cylinder #3) and initial
tighten to 2.8 N·m (25 in. lbs.) (Fig. 165).

NOTE: Inspect crossover pipe fasteners for damage
from heat and corrosion. The cross-over bolts are
made of a special stainless steel alloy. If replace-
ment is required, OEM bolts are highly recom-
mended.

(2) Using a new gasket, attach crossover pipe to

exhaust manifold and tighten bolts to 41 N·m (30 ft.
lbs.) (Fig. 166).

(3) Install the remaining manifold attaching bolts.

Tighten all bolts to 23 N·m (200 in. lbs.).

(4) Install and connect upstream oxygen sensor

(Fig. 167).

(5) Connect the spark plug wires to the spark

plugs.

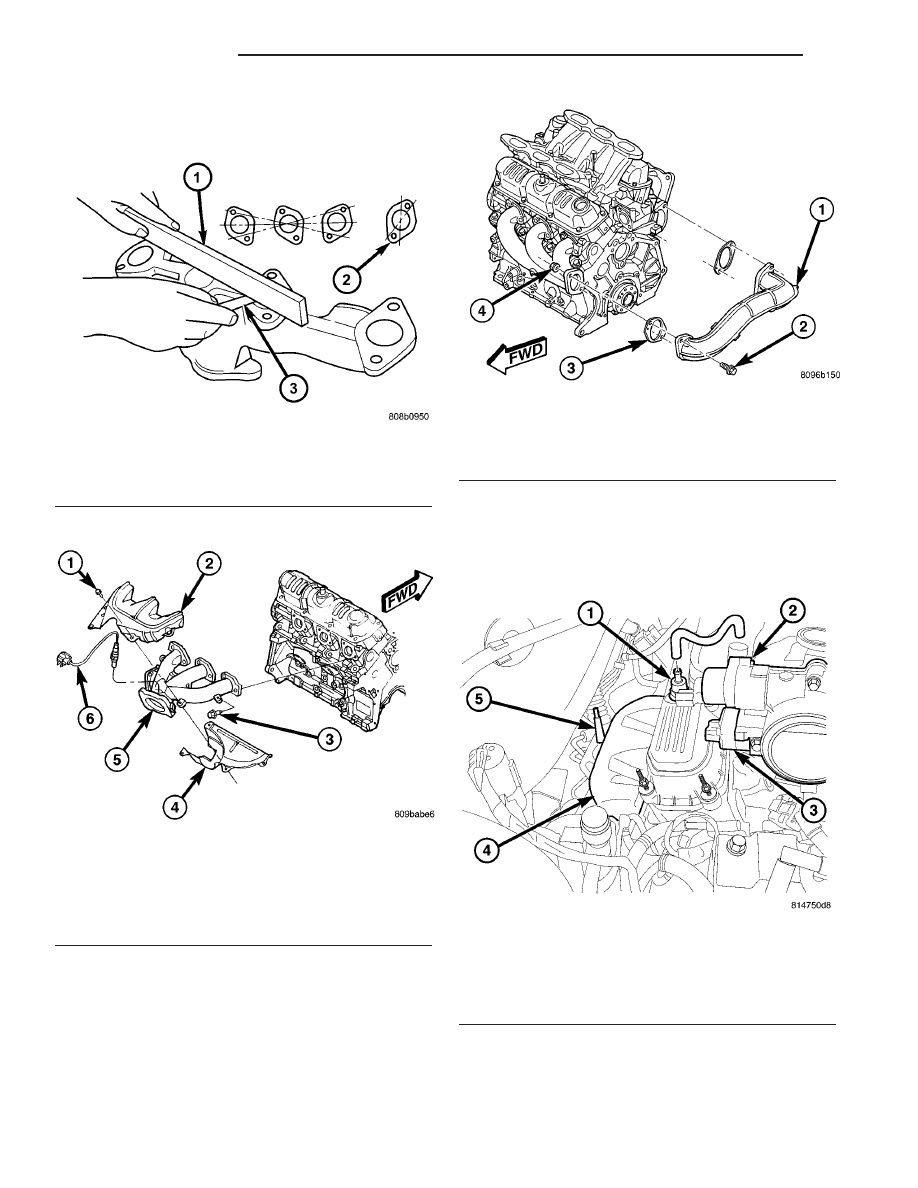

Fig. 164 Check Exhaust Manifold Mounting

1 - STRAIGHT EDGE
2 - CROSSOVER PIPE MOUNTING SURFACE
3 - FEELER GAUGE

Fig. 165 EXHAUST MANIFOLD - RIGHT

1 - SCREW - HEAT SHIELD
2 - HEAT SHIELD - UPPER
3 - BOLT - EXHAUST MANIFOLD
4 - HEAT SHIELD - LOWER
5 - EXHAUST MANIFOLD - RIGHT
6 - OXYGEN SENSOR - UPSTREAM

Fig. 166 CROSS-OVER PIPE

1 - CROSS-OVER PIPE
2 - BOLT
3 - GASKET
4 - FLAG NUT

Fig. 167 RIGHT EXHAUST MANIFOLD

1 - PCV VALVE
2 - IAC MOTOR
3 - TP SENSOR
4 - RIGHT EXHAUST MANIFOLD
5 -OXYGEN SENSOR

9 - 198

ENGINE 3.8L

CS

EXHAUST MANIFOLD - RIGHT (Continued)
