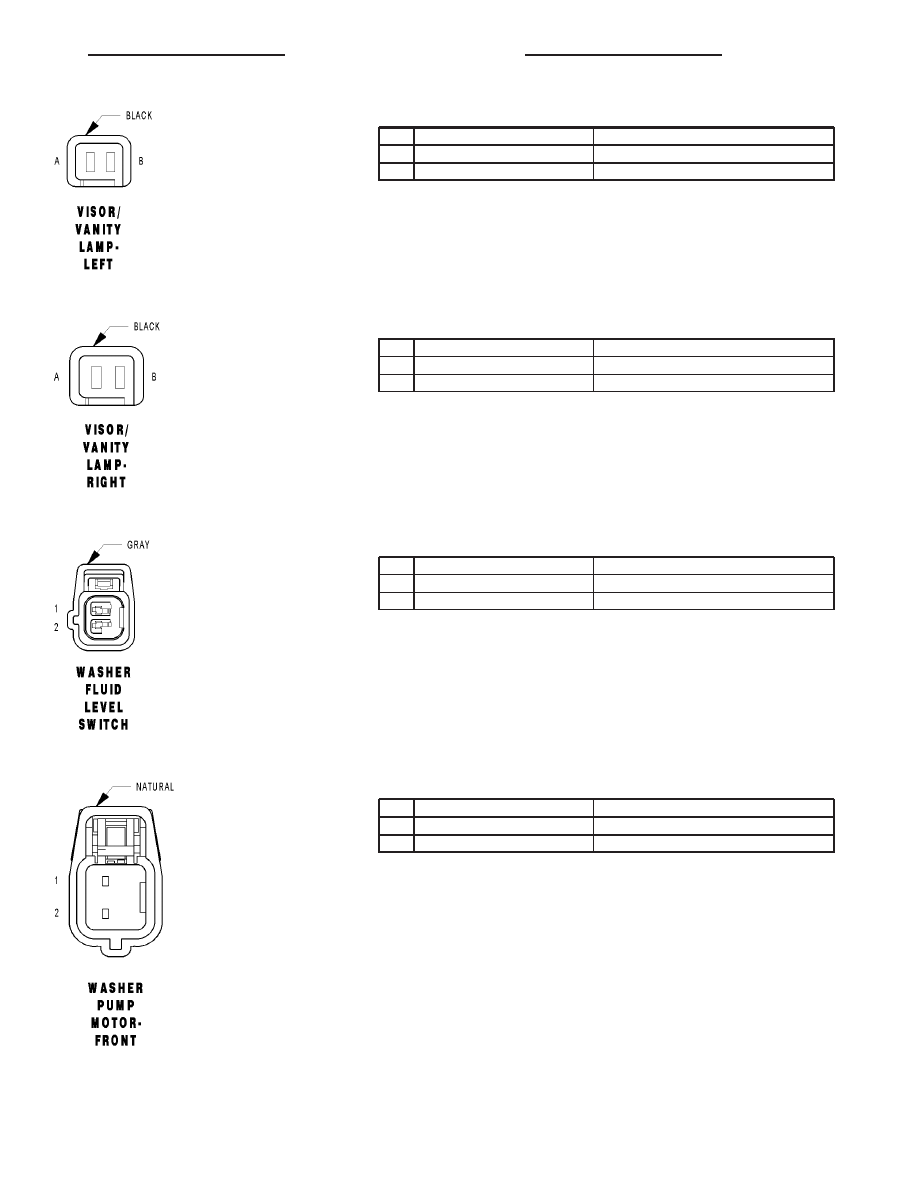

VISOR/VANITY LAMP-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M27 18YL/LB

RAIL LAMPS DRIVER

B

Z327 18BK/WT

GROUND

VISOR/VANITY LAMP-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M27 18YL/LB

RAIL LAMPS DRIVER

B

Z327 18BK/WT

GROUND

WASHER FLUID LEVEL SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z401 18BK/TN

GROUND

2

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

WASHER PUMP MOTOR-FRONT - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

2

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101

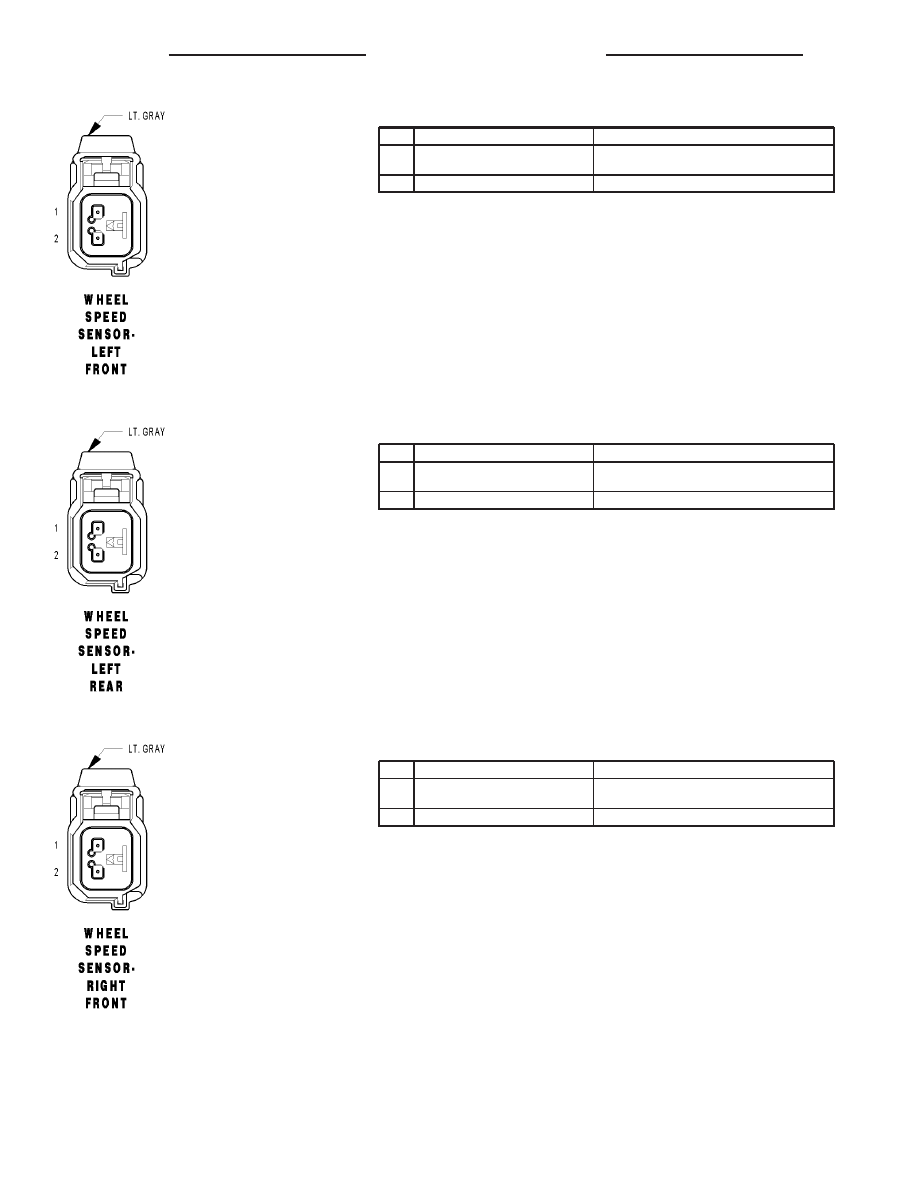

WHEEL SPEED SENSOR-LEFT FRONT - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

WHEEL SPEED SENSOR-LEFT REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

WHEEL SPEED SENSOR-RIGHT FRONT - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

8W - 80 - 102

8W-80 CONNECTOR PIN-OUTS

CS

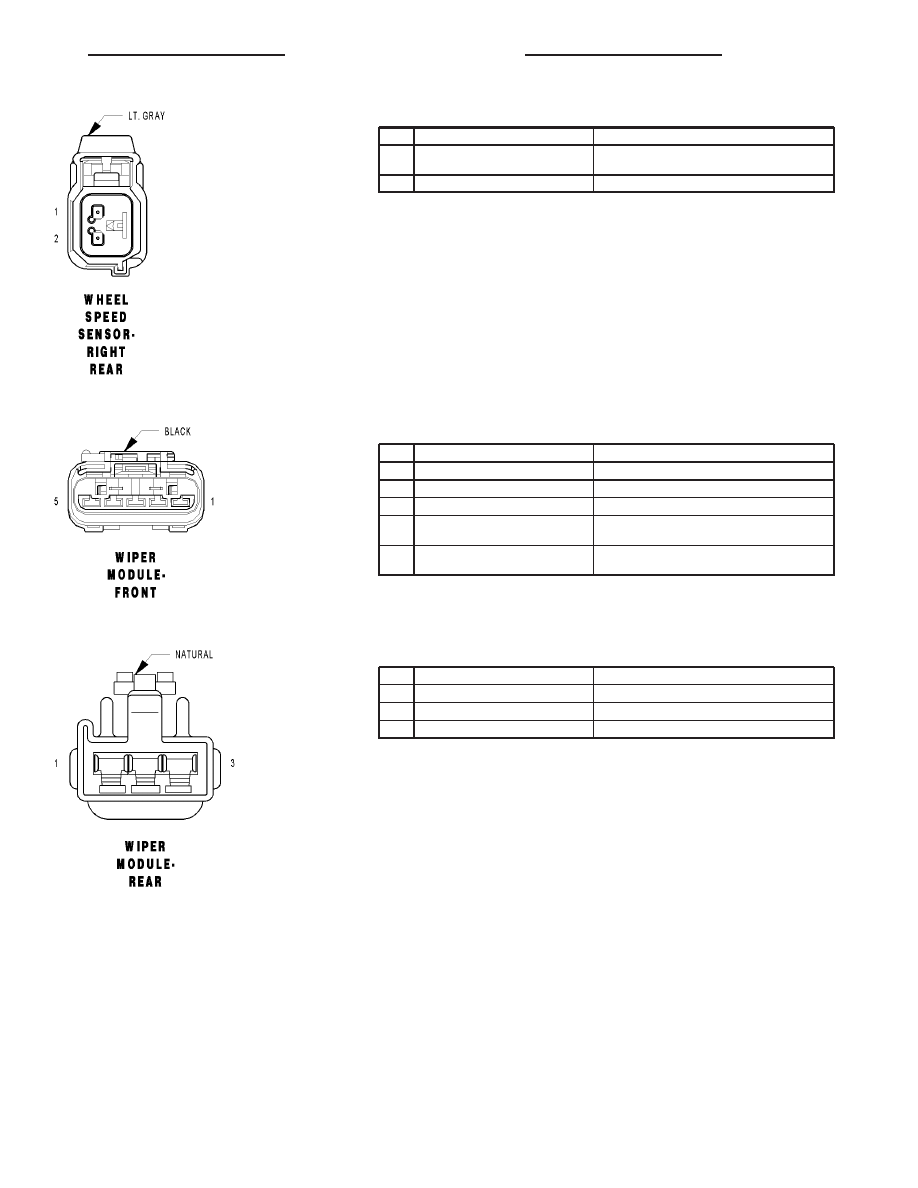

WHEEL SPEED SENSOR-RIGHT REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B1 18DG/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

WIPER MODULE-FRONT - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

Z103 12BK/WT

GROUND

2

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

3

-

-

4

W3 12BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

5

W4 12BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

WIPER MODULE-REAR - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z213 18BK/OR

GROUND

2

W17 20BR/LG

REAR WIPER PARK SWITCH SENSE

3

W13 18BR/WT

REAR WIPER MOTOR CONTROL

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 103

WIPER/WASHER SWITCH - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

G902 20VT/OR

MULTI-FUNCTION SWITCH MUX RETURN

2

-

-

3

W33 22BR/DG

FRONT WASHER SIGNAL

4

-

-

5

W26 20BR/DB

REAR WIPER SWITCH MUX

6

W27 22DB/BR

REAR WIPER SWITCH DELAY

7

G902 20VT/OR

MULTI-FUNCTION SWITCH MUX RETURN

8

W52 22BR/YL

FRONT WIPER SWITCH MUX

9

W35 22BR/LG

FRONT WIPER HIGH/LOW SWITCH SENSE

10

-

-

8W - 80 - 104

8W-80 CONNECTOR PIN-OUTS

CS
