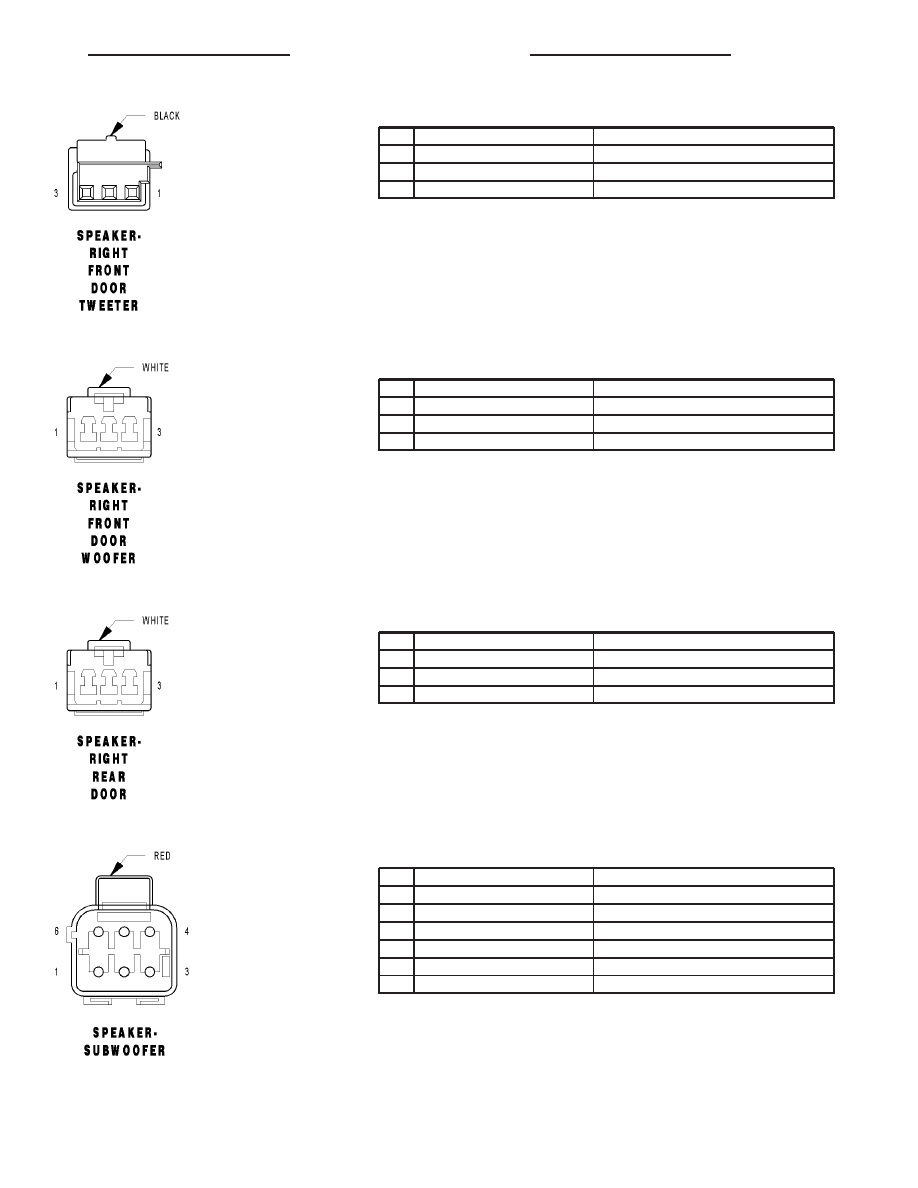

SPEAKER-RIGHT FRONT DOOR TWEETER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X202 20DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

2

-

-

3

X292 20DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

SPEAKER-RIGHT FRONT DOOR WOOFER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X202 18DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

2

-

-

3

X292 18DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

SPEAKER-RIGHT REAR DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X206 18DG/LG

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

2

-

-

3

X296 18DG/GY

AMPLIFIED RIGHT REAR DOOR SPEAKER (-)

SPEAKER-SUBWOOFER - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

X301 18GY/WT

AMPLIFIED SUBWOOFER 2 (+)

2

-

-

3

X300 18GY/BR

AMPLIFIED SUBWOOFER 1 (+)

4

X390 18DG/BR

AMPLIFIED SUBWOOFER 1 (-)

5

-

-

6

X391 18DG/WT

AMPLIFIED SUBWOOFER 2 (-)

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 97

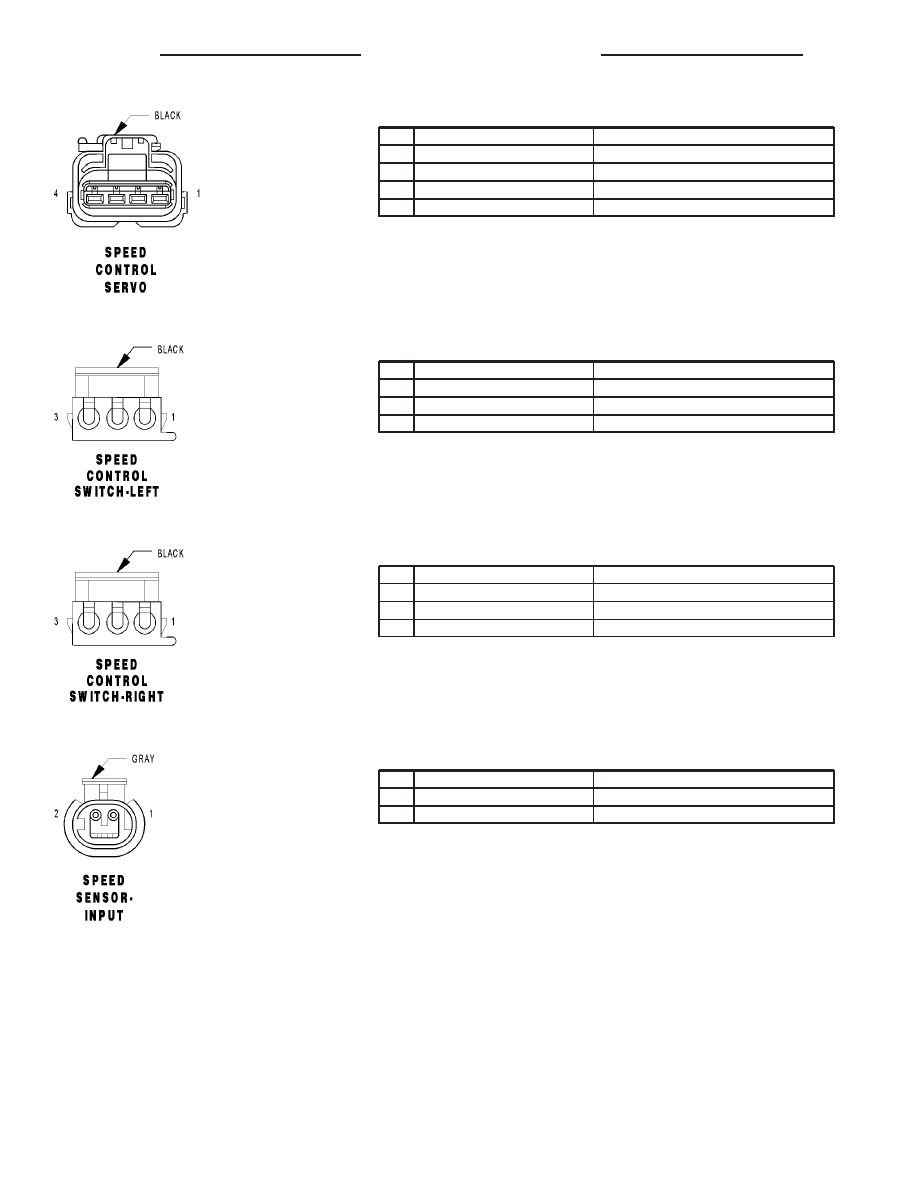

SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20YL/VT

S/C VACUUM CONTROL

2

V35 20VT/OR

S/C VENT CONTROL

3

V30 20VT/WT

SPEED CONTROL BRAKE SWITCH OUTPUT

4

Z155 18BK/LG

GROUND

SPEED CONTROL SWITCH-LEFT - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z23 20BK/VT

SPEED CONTROL SWITCH GROUND

2

-

-

3

V37 20VT

S/C SWITCH SIGNAL

SPEED CONTROL SWITCH-RIGHT - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z23 20BK/VT

SPEED CONTROL SWITCH GROUND

2

-

-

3

V37 20VT

S/C SWITCH SIGNAL

SPEED SENSOR-INPUT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SPEED SENSOR GROUND

2

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

8W - 80 - 98

8W-80 CONNECTOR PIN-OUTS

CS

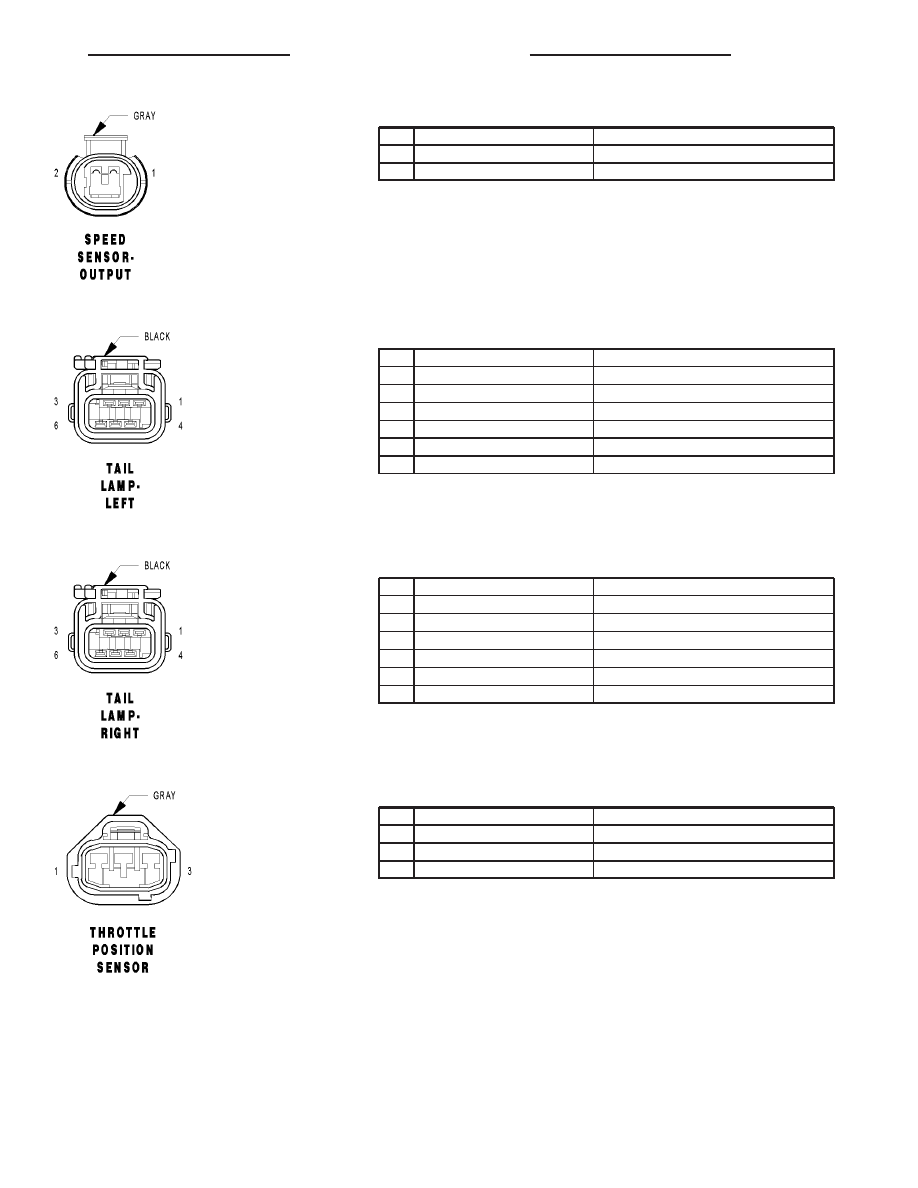

SPEED SENSOR-OUTPUT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SPEED SENSOR GROUND

2

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

TAIL LAMP-LEFT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L71 20WT/GY

LEFT TAIL LAMP DRIVER

2

L1 18WT/LG

BACK-UP LAMP DRIVER

3

L71 20WT/GY

LEFT TAIL LAMP DRIVER

4

Z363 18BK/DG

GROUND

5

L51 18WT/DG

BRAKE LAMP SWITCH OUTPUT

6

L63 18DG/WT

LEFT REAR TURN SIGNAL LAMP DRIVER

TAIL LAMP-RIGHT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L72 20WT/OR

RIGHT TAIL LAMP DRIVER

2

L1 18WT/LG

BACK-UP LAMP DRIVER

3

L72 20WT/OR

RIGHT TAIL LAMP DRIVER

4

Z362 18BK/BR

GROUND

5

L51 18WT/DG

BRAKE LAMP SWITCH OUTPUT

6

L62 18WT/DB

RIGHT REAR TURN SIGNAL LAMP DRIVER

THROTTLE POSITION SENSOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K22 18BR/OR

TP SIGNAL

3

F855 20PK/YL

5 VOLT SUPPLY

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 99

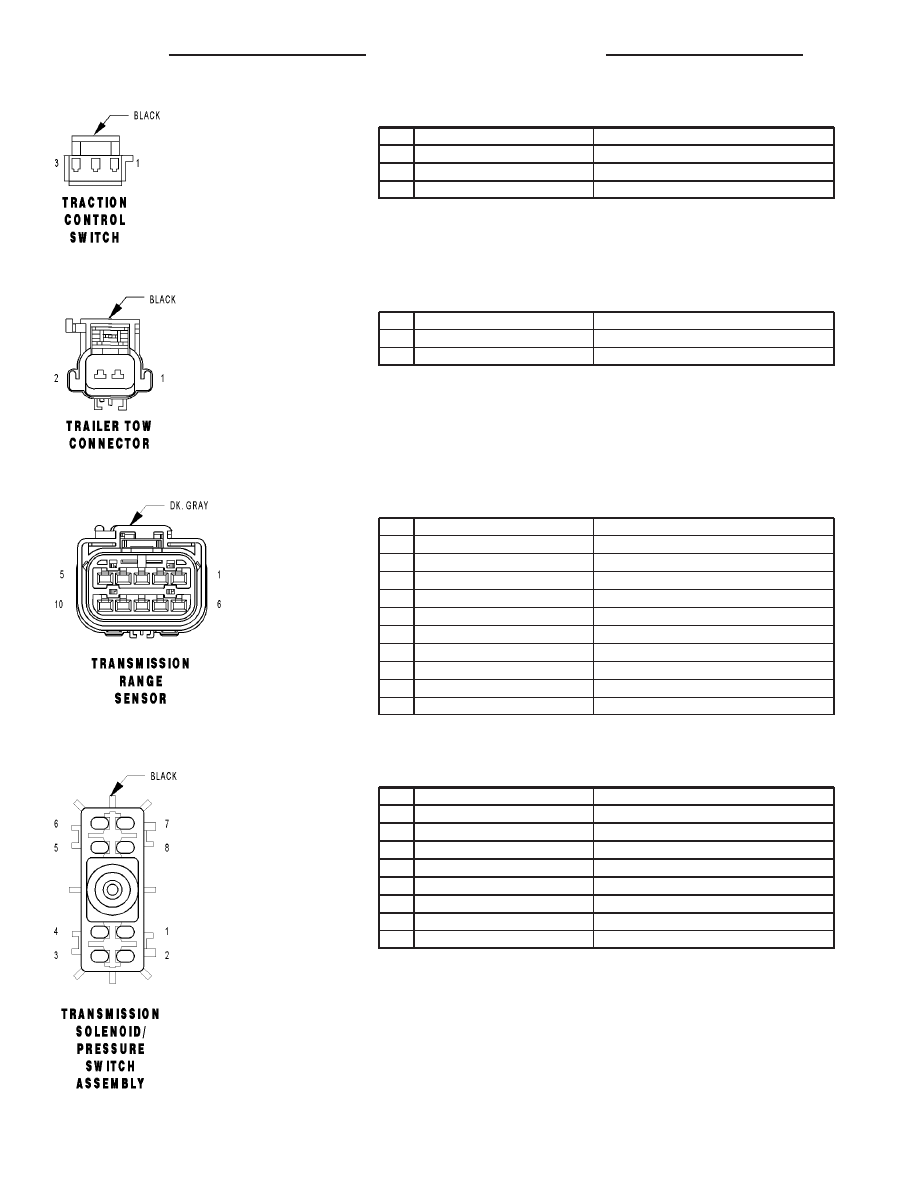

TRACTION CONTROL SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z427 20BK/WT

GROUND

2

E12 18OR/GY

PANEL LAMPS DRIVER

3

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

TRAILER TOW CONNECTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A100 16RD/VT

FUSED B(+)

TRANSMISSION RANGE SENSOR - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

T13 18DG/VT

SPEED SENSOR GROUND

4

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

T41 18YL/DB

TRS T41 SENSE

6

-

-

7

T1 18LB/DG

TRS T1 SENSE

8

T3 18DG/DB

TRS T3 SENSE

9

T42 18DG/YL

TRS T42 SENSE

10

T41 18YL/DB

TRS T41 SENSE

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

2

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

3

T9 18DG/TN

OD PRESSURE SWITCH SENSE

4

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

5

T59 18YL/LB

UD SOLENOID CONTROL

6

T60 18YL/GY

OD SOLENOID CONTROL

7

T20 18WT/DG

L/R SOLENOID CONTROL

8

T19 18DB/YL

2-4 SOLENOID CONTROL

8W - 80 - 100

8W-80 CONNECTOR PIN-OUTS

CS
