Chrysler Pacifica. Manual - part 297

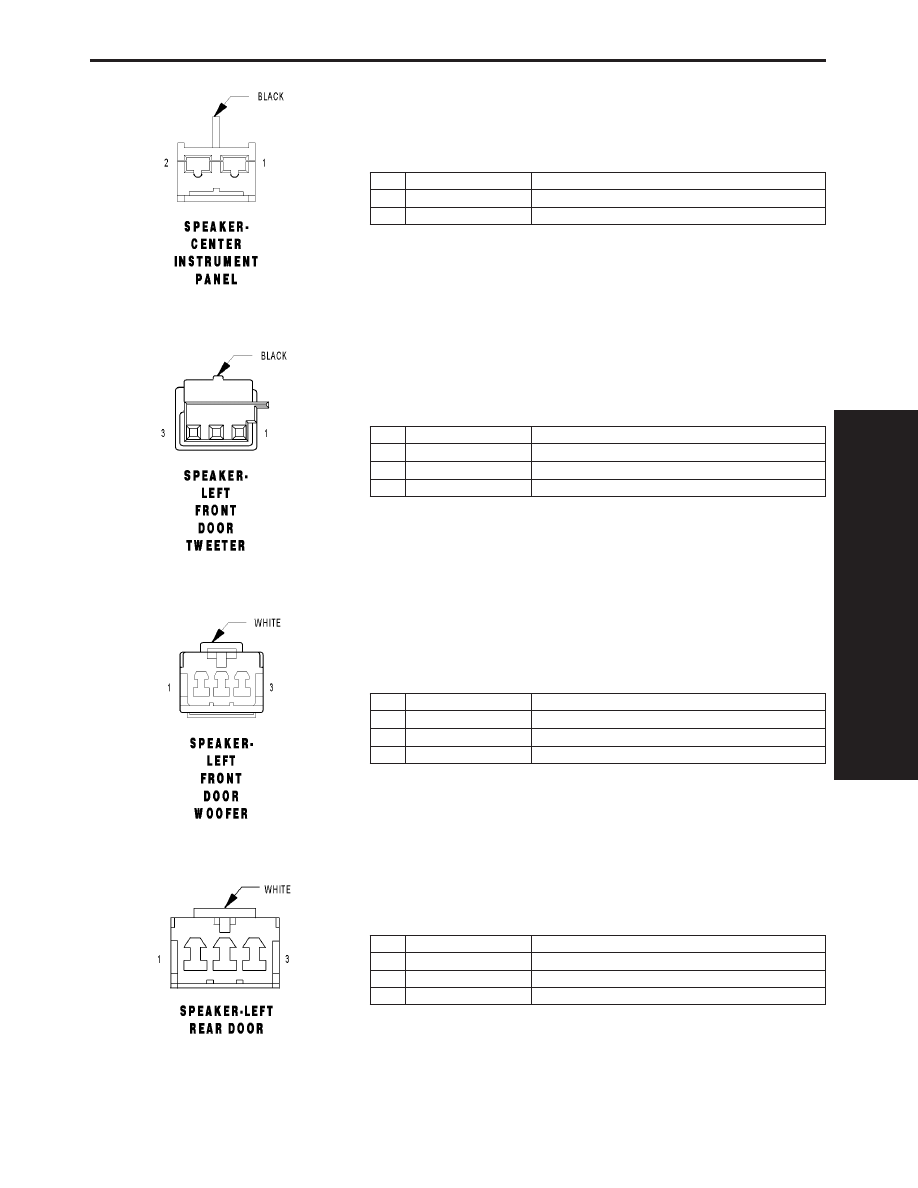

SPEAKER-CENTER INSTRUMENT PANEL - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X290 18GY/OR

AMPLIFIED CENTER INSTRUMENT PANEL SPEAKER (-)

2

X200 18GY/DB

AMPLIFIED CENTER INSTRUMENT PANEL SPEAKER (+)

SPEAKER-LEFT FRONT DOOR TWEETER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X201 20GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

-

-

3

X291 20GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

SPEAKER-LEFT FRONT DOOR WOOFER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X201 18GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

-

-

3

X291 18GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

SPEAKER-LEFT REAR DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X205 18DG/LG

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

2

-

-

3

X295 18DG/GY

AMPLIFIED LEFT REAR DOOR SPEAKER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1185

CONNECTOR PINOUTS

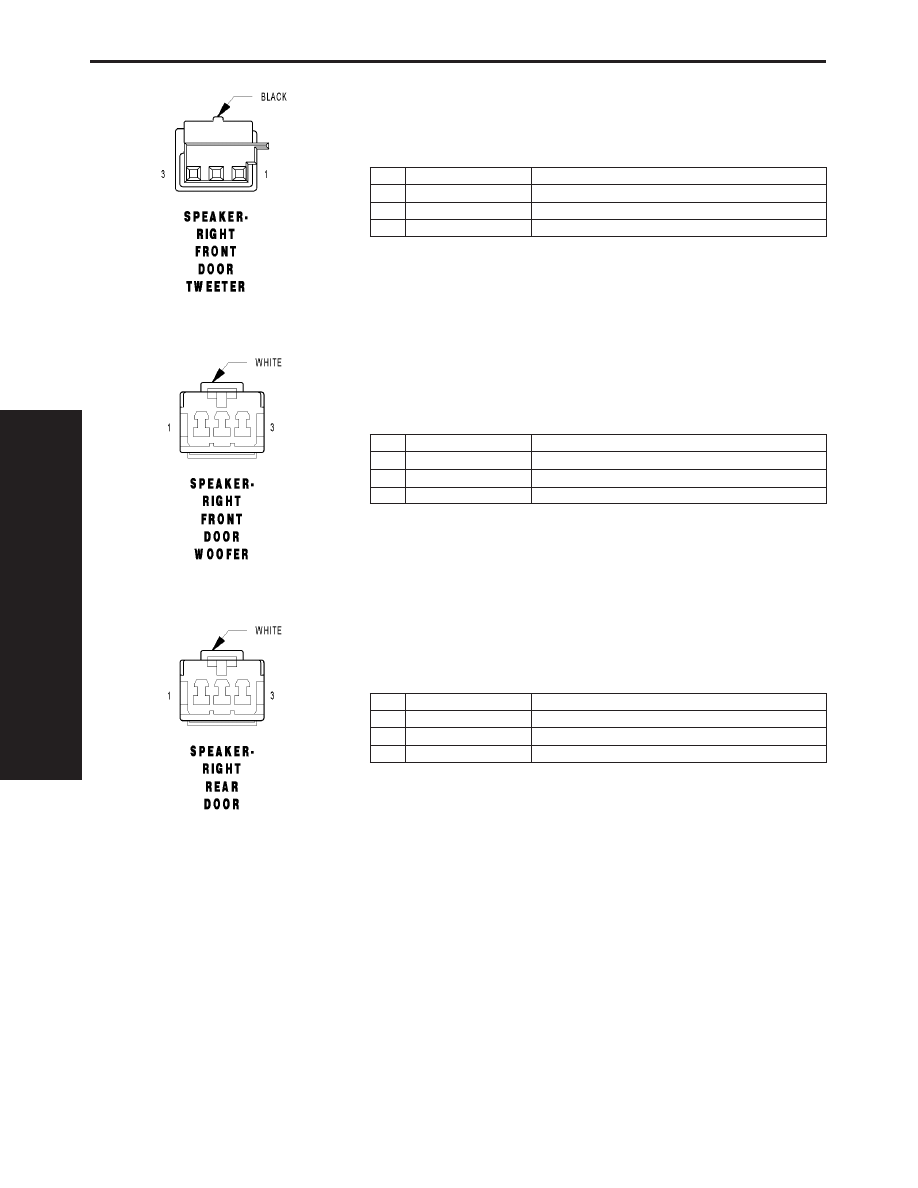

SPEAKER-RIGHT FRONT DOOR TWEETER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X202 20DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

2

-

-

3

X292 20DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

SPEAKER-RIGHT FRONT DOOR WOOFER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X202 18DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

2

-

-

3

X292 18DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

SPEAKER-RIGHT REAR DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X206 18DG/LG

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

2

-

-

3

X296 18DG/GY

AMPLIFIED RIGHT REAR DOOR SPEAKER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1186

CONNECTOR PINOUTS

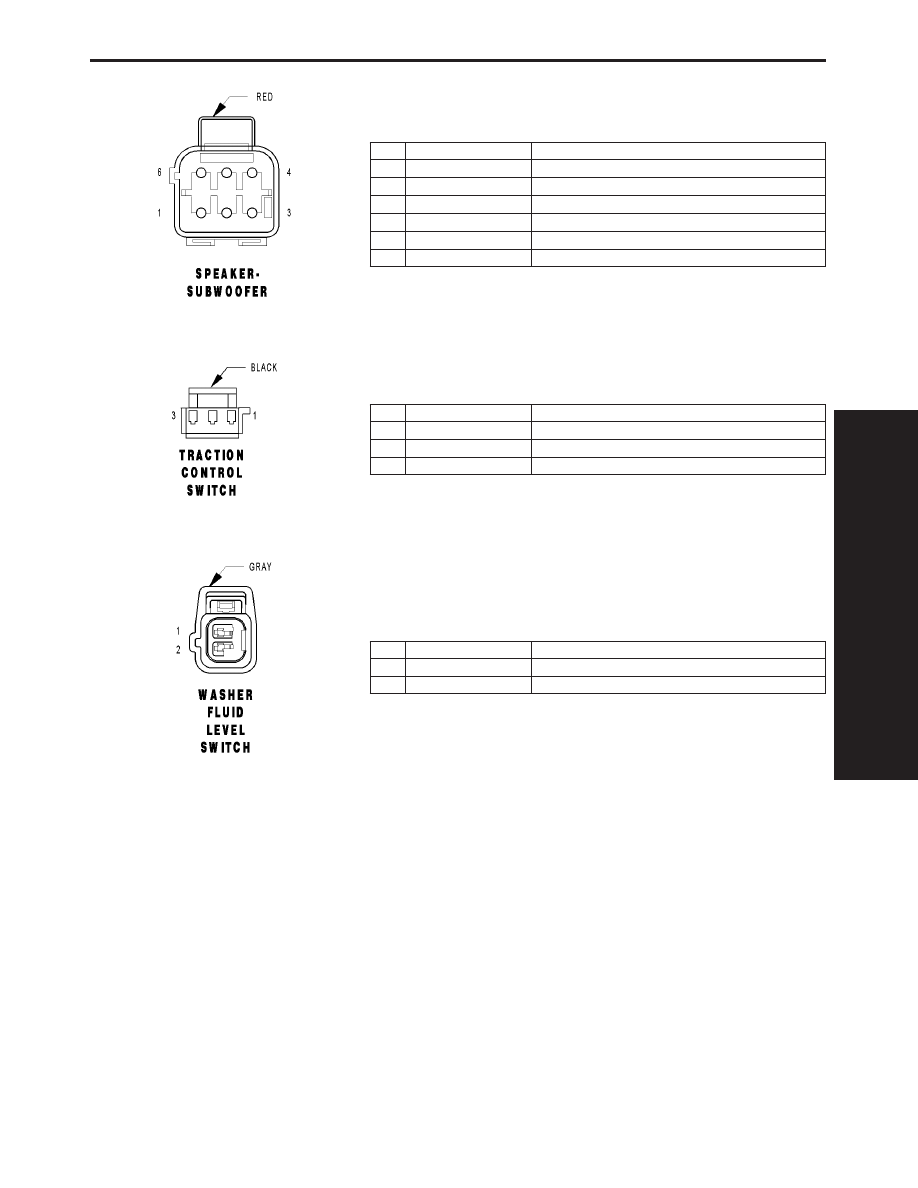

SPEAKER-SUBWOOFER - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

X301 18GY/WT

AMPLIFIED SUBWOOFER 2 (+)

2

-

-

3

X300 18GY/BR

AMPLIFIED SUBWOOFER 1 (+)

4

X390 18DG/BR

AMPLIFIED SUBWOOFER 1 (-)

5

-

-

6

X391 18DG/WT

AMPLIFIED SUBWOOFER 2 (-)

TRACTION CONTROL SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z427 20BK/WT

GROUND

2

E12 18OR/GY

PANEL LAMPS DRIVER

3

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

WASHER FLUID LEVEL SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z401 18BK/TN

GROUND

2

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1187

CONNECTOR PINOUTS

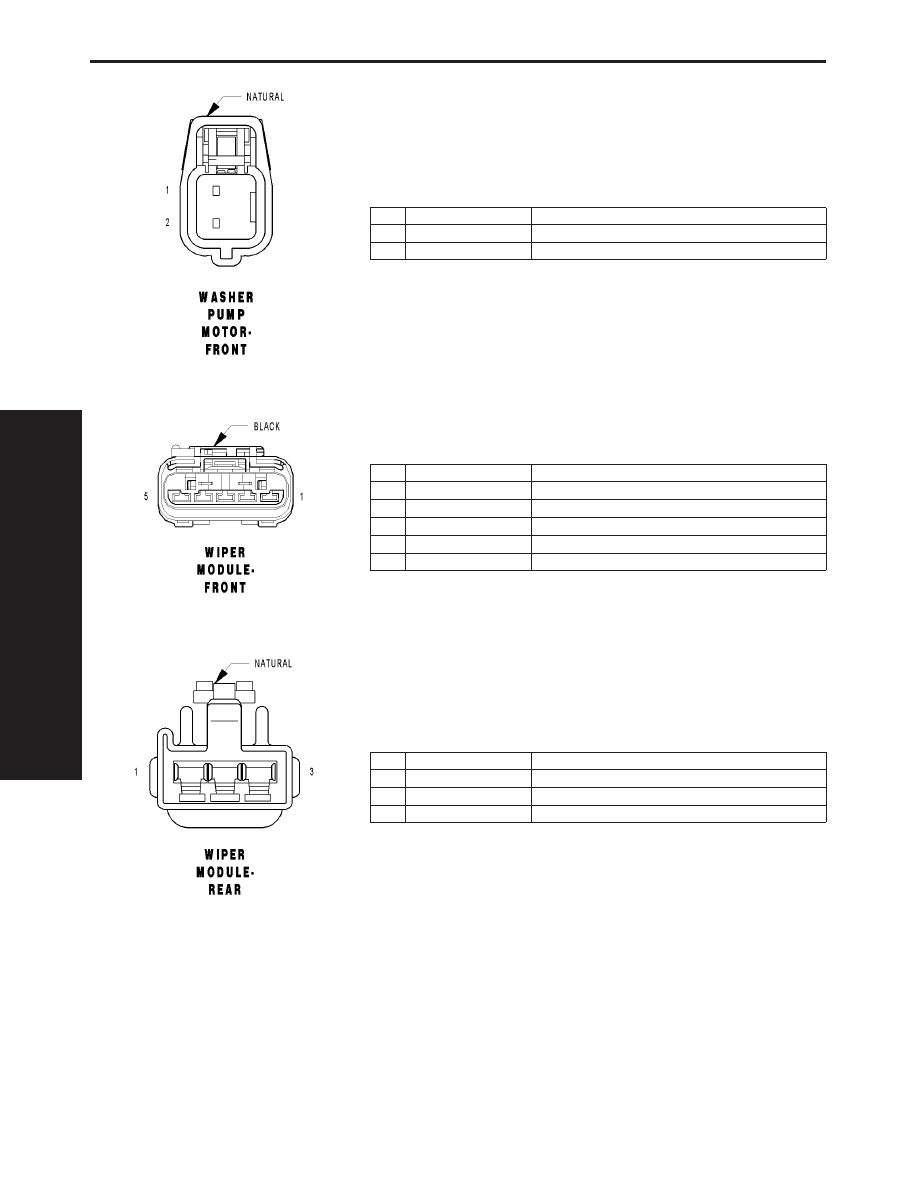

WASHER PUMP MOTOR-FRONT - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

2

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

WIPER MODULE-FRONT - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

Z103 12BK/WT

GROUND

2

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

3

-

-

4

W3 12BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

5

W4 12BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

WIPER MODULE-REAR - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z213 18BK/OR

GROUND

2

W17 20BR/LG

REAR WIPER PARK SWITCH SENSE

3

W13 18BR/WT

REAR WIPER MOTOR CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1188

CONNECTOR PINOUTS
