Chrysler Pacifica. Manual - part 296

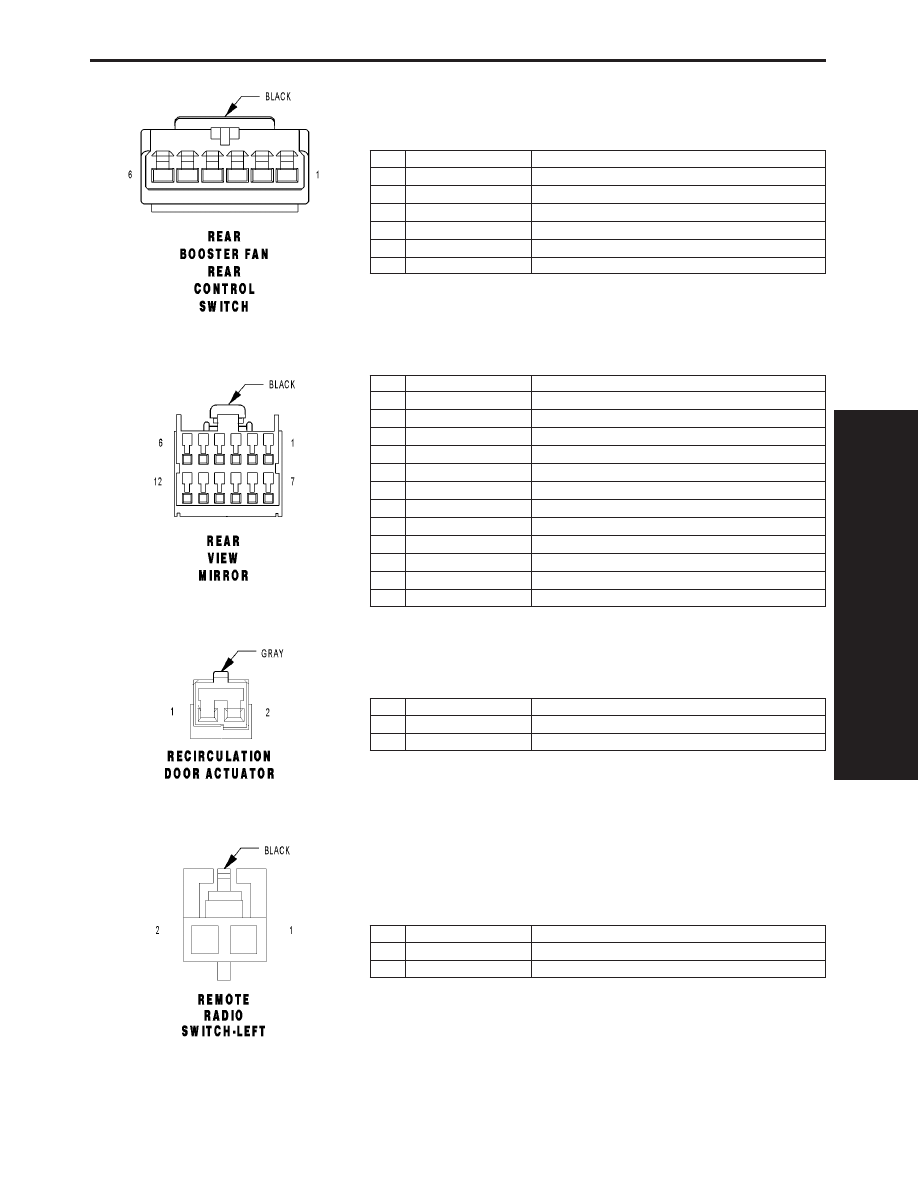

REAR BOOSTER FAN REAR CONTROL SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

E12 20OR/GY

PANEL LAMPS DRIVER

2

C31 20LB/YL

REAR FAN SENSE

3

C11 22LB/OR

REAR FAN SENSE SUPPLY

4

G21 22VT/WT

REAR FAN ON INDICATOR DRIVER

5

Z870 20BK/YL

GROUND

6

C931 20DB/TN

REAR FAN SENSE RETURN

REAR VIEW MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20BR/WT

MICROPHONE 2 IN(+)

5

-

-

6

X712 20BR

MICROPHONE 1 IN(+)

7

-

-

8

-

-

9

X730 20BR/GY

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20BR/OR

SENSOR GROUND

12

X792 20BR/BK

MICROPHONE IN(-)

RECIRCULATION DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C132 20DB/YL

RECIRCULATION DOOR DRIVER (B)

2

C32 20DB/TN

RECIRCULATION DOOR DRIVER (A)

REMOTE RADIO SWITCH-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1181

CONNECTOR PINOUTS

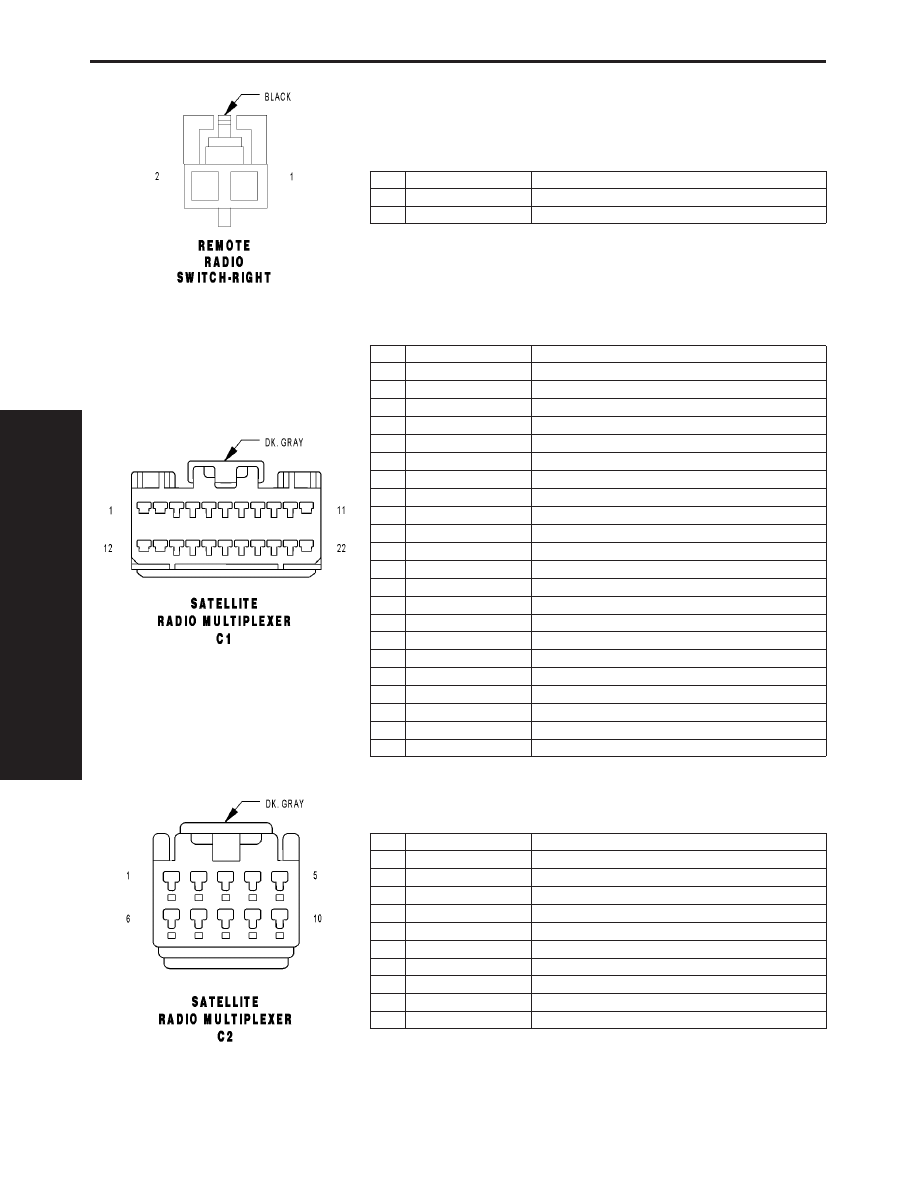

REMOTE RADIO SWITCH-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

SATELLITE RADIO MULTIPLEXER C1 - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

X417 22DG/WT

AUDIO MUX LEFT

2

X416 22GY/WT

AUDIO MUX RIGHT

3

X916 22GY/OR

AUDIO RETURN

4

-

-

5

D25 20WT/VT

PCI BUS

6

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

7

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

8

X16 22DG/YL

AUDIO SIGNAL RIGHT (+)

9

X607 20

SHIELD

10

X917 22DG

AUDIO SIGNAL COMMON

11

X17 22DG/OR

AUDIO SIGNAL LEFT (+)

12

-

-

13

X480 20DG/LB

AUDIO MUX ENABLE

14

-

-

15

Z141 20BK/TN

GROUND

16

E14 20OR/TN

PANEL LAMPS DRIVER

17

X160 20GY/YL

FUSED B(+)

18

D25 20WT/VT

PCI BUS

19

Z141 20BK/TN

GROUND

20

-

-

21

X160 20GY/YL

FUSED B(+)

22

-

-

SATELLITE RADIO MULTIPLEXER C2 - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

X140 22GY/OR

COMMON AUDIO

3

X207 22

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X41 22DG/WT

AUDIO OUT LEFT

7

-

-

8

-

-

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1182

CONNECTOR PINOUTS

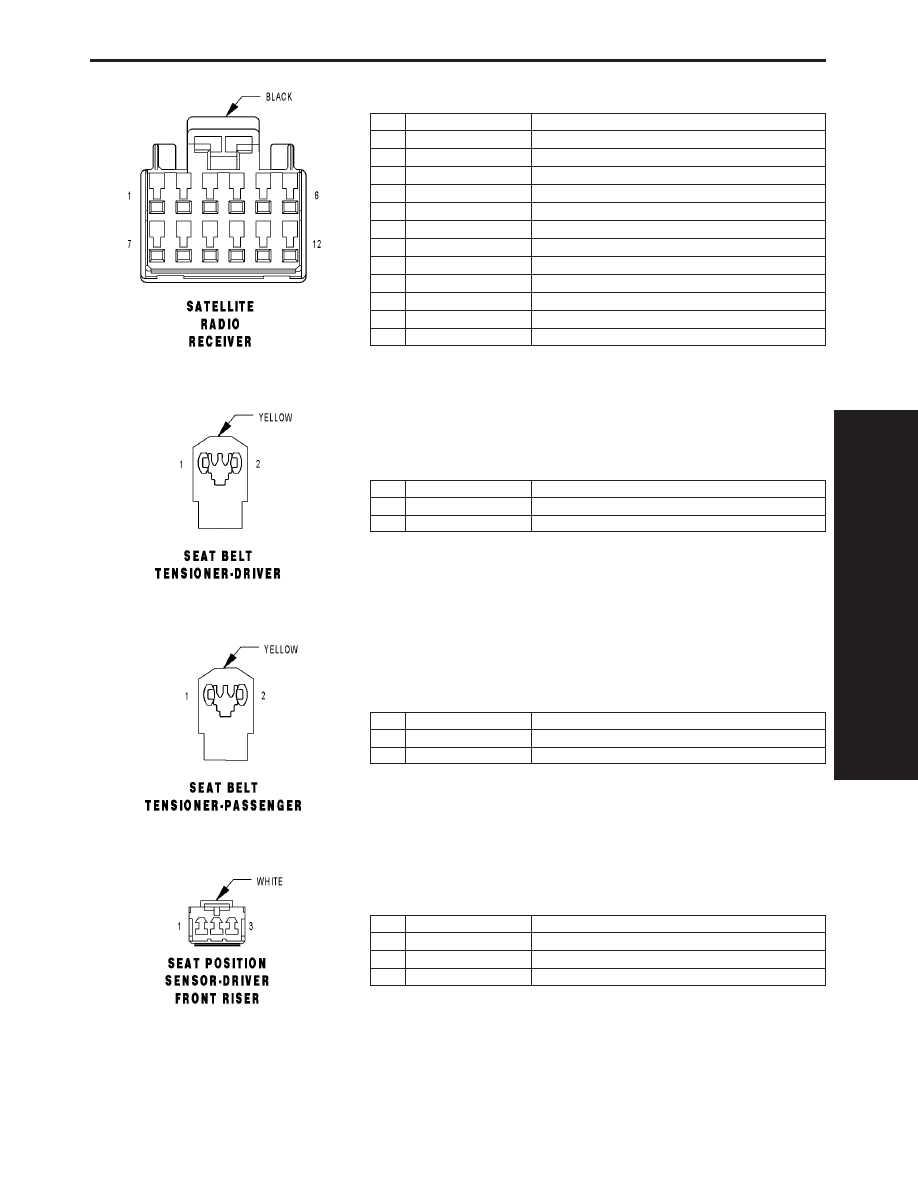

SATELLITE RADIO RECEIVER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X160 20GY/YL

FUSED B(+)

2

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

3

Z141 20BK/TN

GROUND

4

X480 20DG/LB

AUDIO MUX ENABLE

5

-

-

6

X17 22DG/OR

AUDIO SIGNAL LEFT (+)

7

D25 20WT/VT

PCI BUS

8

-

-

9

-

-

10

-

-

11

X917 22DG

AUDIO SIGNAL COMMON

12

X16 22DG/YL

AUDIO SIGNAL RIGHT (+)

SEAT BELT TENSIONER-DRIVER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

SEAT BELT TENSIONER-PASSENGER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

SEAT POSITION SENSOR-DRIVER FRONT RISER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

P29 20LG/WT

DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY

2

P26 20LG

DRIVER SEAT FRONT RISER POSITION SIGNAL

3

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1183

CONNECTOR PINOUTS

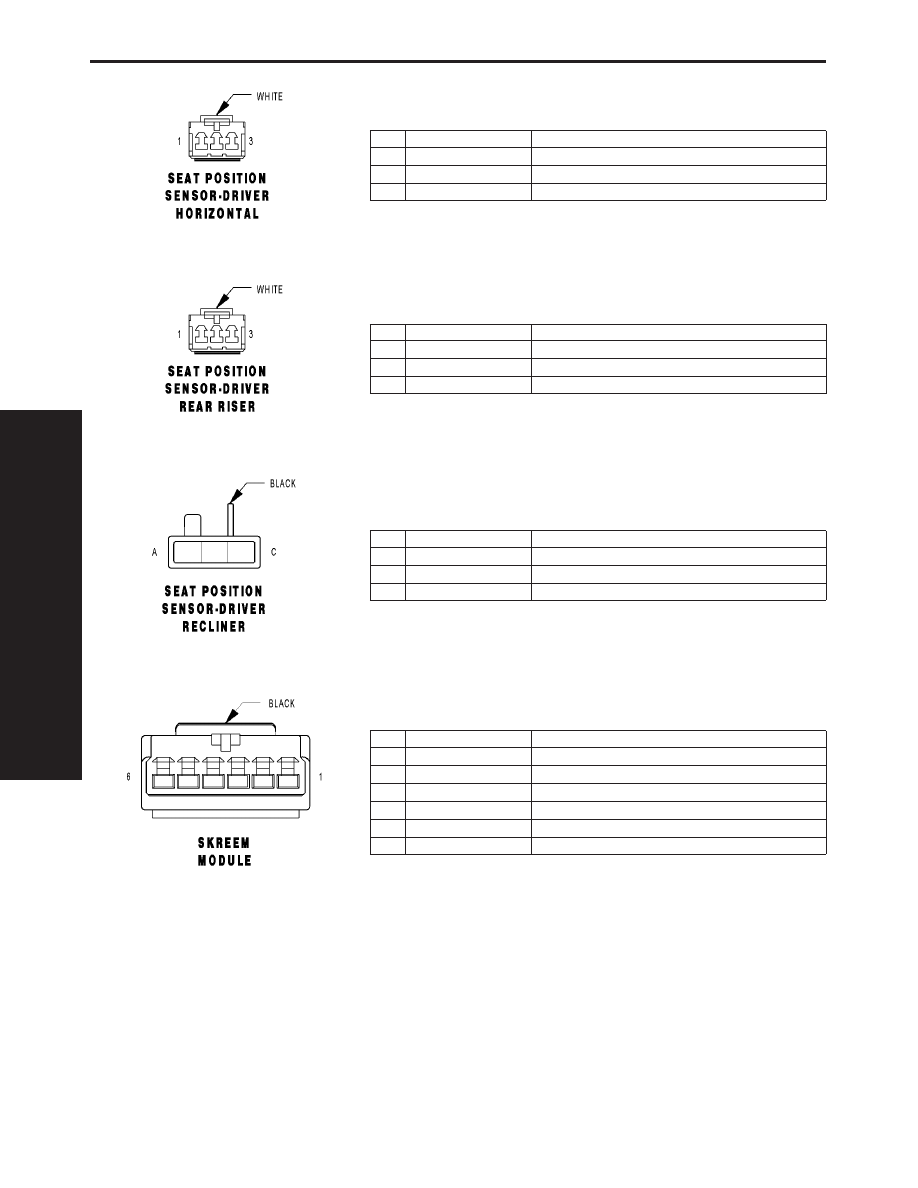

SEAT POSITION SENSOR-DRIVER HORIZONTAL - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

P29 20LG/WT

DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY

2

P25 20LG/VT

DRIVER SEAT HORIZONTAL POSITION SIGNAL

3

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

SEAT POSITION SENSOR-DRIVER REAR RISER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

P29 20LG/WT

DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY

2

P27 20LG/DB

DRIVER SEAT REAR RISER POSITION SIGNAL

3

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

SEAT POSITION SENSOR-DRIVER RECLINER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

B

P47 20LG/LB

DRIVER SEAT RECLINER POSITION SIGNAL

C

P29 20LG/WT

DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY

SKREEM MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 20BK/WT

GROUND

6

A118 20RD/OR

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1184

CONNECTOR PINOUTS
