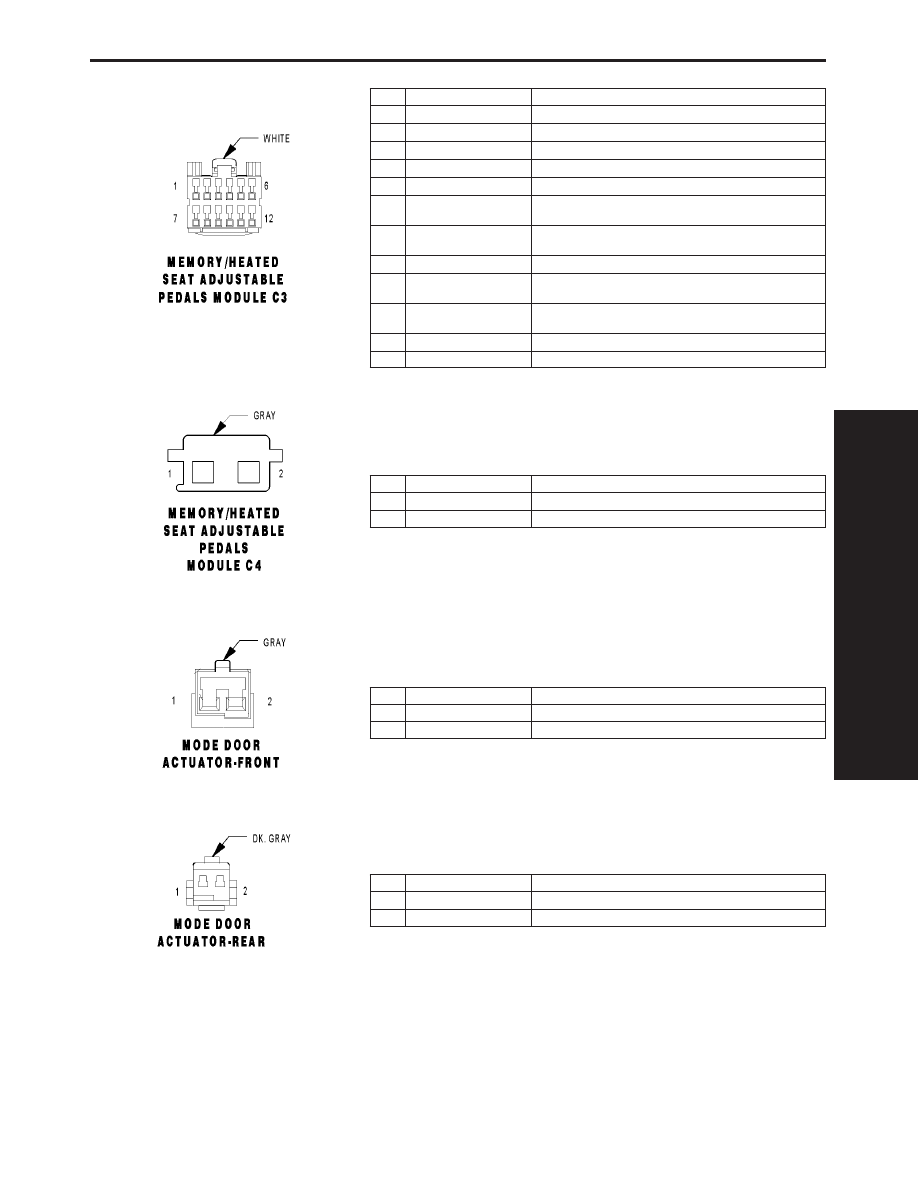

MEMORY/HEATED SEAT ADJUSTABLE PEDALS MODULE C3 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

P141 14LG/BR

DRIVER SEAT RECLINER DOWN DRIVER

2

P115 14LG/OR

DRIVER SEAT HORIZONTAL FORWARD DRIVER

3

P117 14LG/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

4

P111 14LG/YL

DRIVER SEAT REAR UP DRIVER

5

P119 14LG/DG

DRIVER SEAT FRONT UP DRIVER

6

P94 18LG/TN (FRONT
ROW HEATED SEATS)

DRIVER SEAT HEATER GROUND

7

P87 18LG/LB (FRONT
ROW HEATED SEATS)

DRIVER SEAT HEATER B(+) DRIVER

8

P143 14LG/GY

DRIVER SEAT RECLINER UP DRIVER

9

P105 18LG (LUMBAR
SEAT ADJUSTER)

DRIVER SEAT LUMBAR OUT DRIVER

10

P107 18LG/WT (LUMBAR
SEAT ADJUSTER)

DRIVER SEAT LUMBAR IN DRIVER

11

P113 14LG/VT

DRIVER SEAT REAR DOWN DRIVER

12

P121 14LG/DB

DRIVER SEAT FRONT DOWN DRIVER

MEMORY/HEATED SEAT ADJUSTABLE PEDALS MODULE C4 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A210 14OR/RD

FUSED B(+)

2

Z849 14BK/OR

GROUND

MODE DOOR ACTUATOR-FRONT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C135 20DB/GY

FRONT MODE DOOR DRIVER (B)

2

C35 20LB/OR

FRONT MODE DOOR DRIVER (A)

MODE DOOR ACTUATOR-REAR - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C153 20DB/BR

REAR MODE DOOR DRIVER (A)

2

C53 20LB

REAR MODE DOOR DRIVER (B)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1165

CONNECTOR PINOUTS

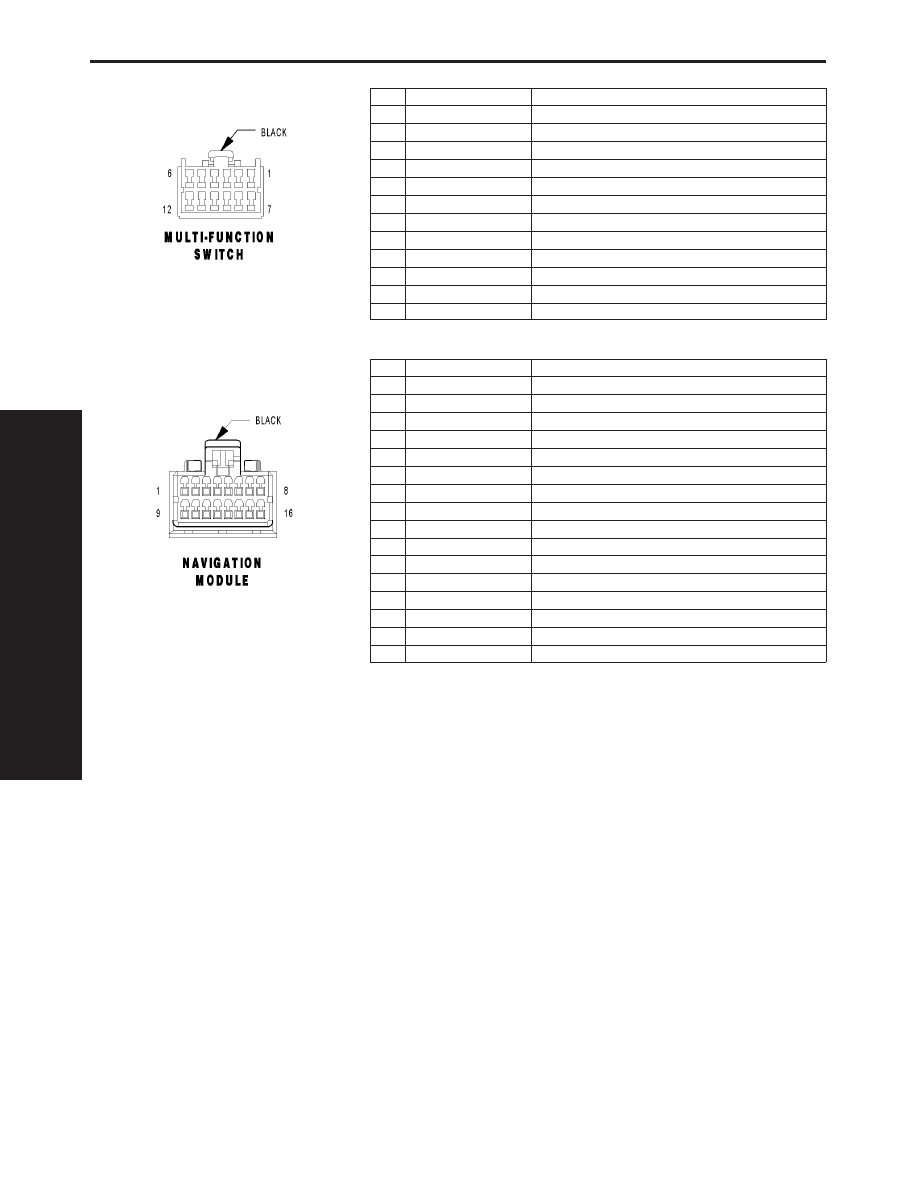

MULTI-FUNCTION SWITCH - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

L306 20LB/WT

RIGHT TURN SWITCH SENSE

4

L305 22WT/LB

LEFT TURN SWITCH SENSE

5

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

6

L307 22BR/WT

HEADLAMP SWITCH MUX SENSE

7

-

-

8

L87 20WT/OR

FRONT FOG SWITCH SENSE

9

Z102 20GY/BK

GROUND

10

L38 20DB/WT

OPTICAL HORN SIGNAL

11

L37 20WT/BR

HIGH BEAM SWITCH SENSE

12

L900 22WT/YL

HEADLAMP SWITCH MUX RETURN

NAVIGATION MODULE - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

A114 20GY/RD

FUSED B(+)

2

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

3

Z495 18BK/GY

GROUND

4

X400 20GY/WT

NAVIGATION AUDIO (+)

5

G591 22

SHIELD

6

G400 20VT/LB

RED SIGNAL

7

G420 20VT/BR

GREEN SIGNAL

8

-

-

9

-

-

10

-

-

11

-

-

12

X940 20GY/LB

NAVIGATION AUDIO (-)

13

-

-

14

G430 20VT/GY

SCREEN SYNCHRONIZE

15

G410 20VT/LG

BLUE SIGNAL

16

D25 20WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1166

CONNECTOR PINOUTS

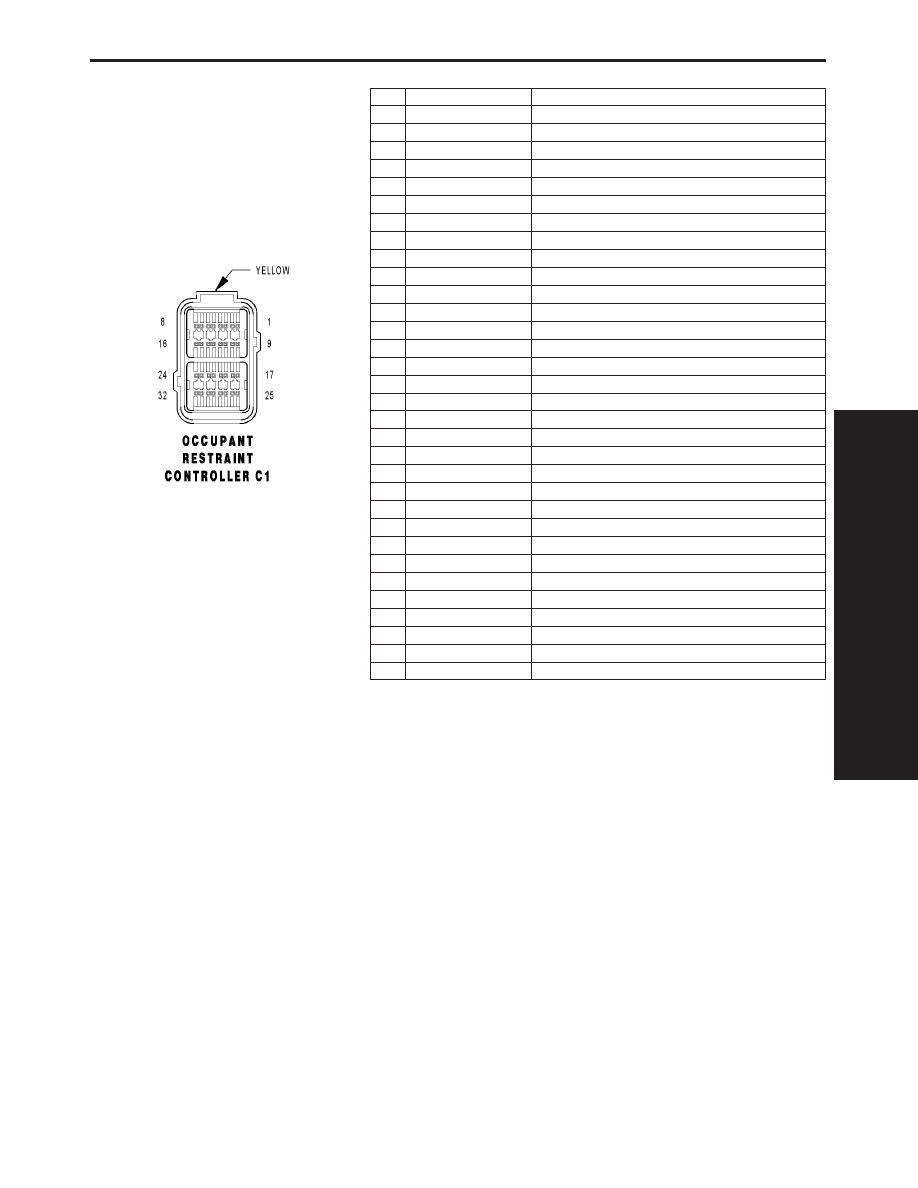

OCCUPANT RESTRAINT CONTROLLER C1 - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

3

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

R13 20LG/VT

LEFT SIDE IMPACT SENSOR 1 SIGNAL

16

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

17

-

-

18

-

-

19

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

20

R19 20LG/WT

LEFT SIDE IMPACT SENSOR 2 GROUND

21

R20 20WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

22

R17 20LG

LEFT SIDE IMPACT SENSOR 2 SIGNAL

23

R18 20LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

24

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

25

R1 20LB/BR

LEFT CURTAIN SQUIB LINE 1

26

R3 20LB/OR

LEFT CURTAIN SQUIB LINE 2

27

R4 20OR/LB

RIGHT CURTAIN SQUIB LINE 2

28

R2 20WT/LB

RIGHT CURTAIN SQUIB LINE 1

29

-

-

30

-

-

31

-

-

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1167

CONNECTOR PINOUTS

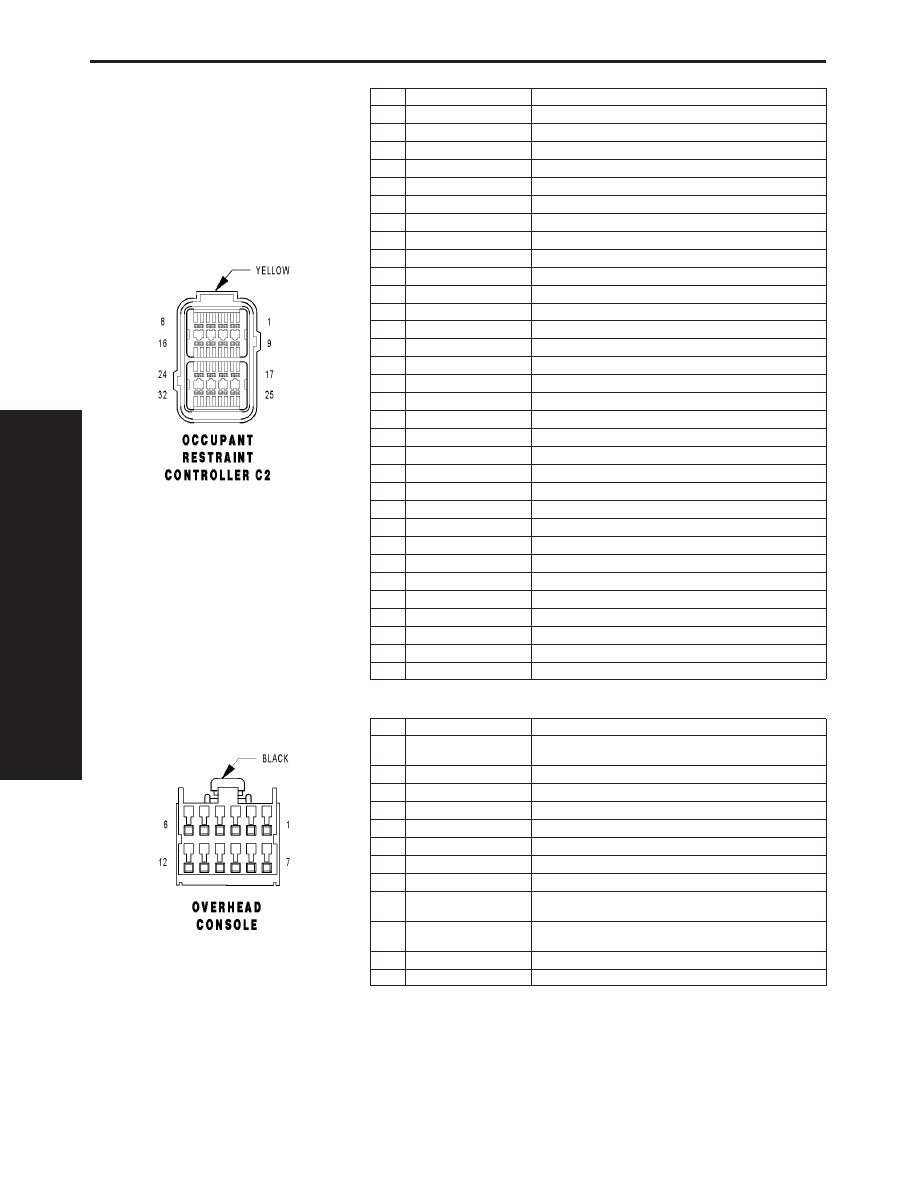

OCCUPANT RESTRAINT CONTROLLER C2 - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

3

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

4

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

5

R42 20LB/BR

PASSENGER SQUIB 1 LINE 1

6

R44 20LB/OR

PASSENGER SQUIB 1 LINE 2

7

R64 20LB/TN

PASSENGER SQUIB 2 LINE 1

8

R62 20LG/DB

PASSENGER SQUIB 2 LINE 2

9

G104 20VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

10

-

-

11

-

-

12

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

13

-

-

14

-

-

15

D25 20WT/VT

PCI BUS

16

F201 20PK/LB

ORC RUN-START DRIVER

17

-

-

18

-

-

19

-

-

20

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

21

-

-

22

Z12 18BK/OR

GROUND

23

-

-

24

F100 20PK/VT

ORC RUN DRIVER

25

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

26

R80 20LB/TN

RIGHT FRONT IMPACT SENSOR SIGNAL

27

-

-

28

-

-

29

-

-

30

-

-

31

R11 20DB/LB

DRIVER KNEE BLOCKER SQUIB LINE 2

32

R9 20LB/YL

DRIVER KNEE BLOCKER SQUIB LINE 1

OVERHEAD CONSOLE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q4 20OR/WT (POWER
SUNROOF)

SUNROOF VENT

2

G25 22VT/TN

LIFTGATE SWITCH MUX

3

D25 20WT/VT

PCI BUS

4

Z113 18BK/DB

GROUND

5

A114 20GY/RD

FUSED B(+)

6

F316 20BK/PK

FUSED ACCESSORY RELAY OUTPUT

7

-

-

8

E3 20OR/YL

DOME LAMPS DIMMER SIGNAL

9

Q3 22OR/TN (POWER
SUNROOF)

SUNROOF OPEN

10

Q5 22OR/LB (POWER
SUNROOF)

SUNROOF CLOSE

11

L24 20BK/GY

AUTOMATIC HEADLAMP SIGNAL

12

L11 20BK/WT

BACK-UP LAMP SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1168

CONNECTOR PINOUTS
