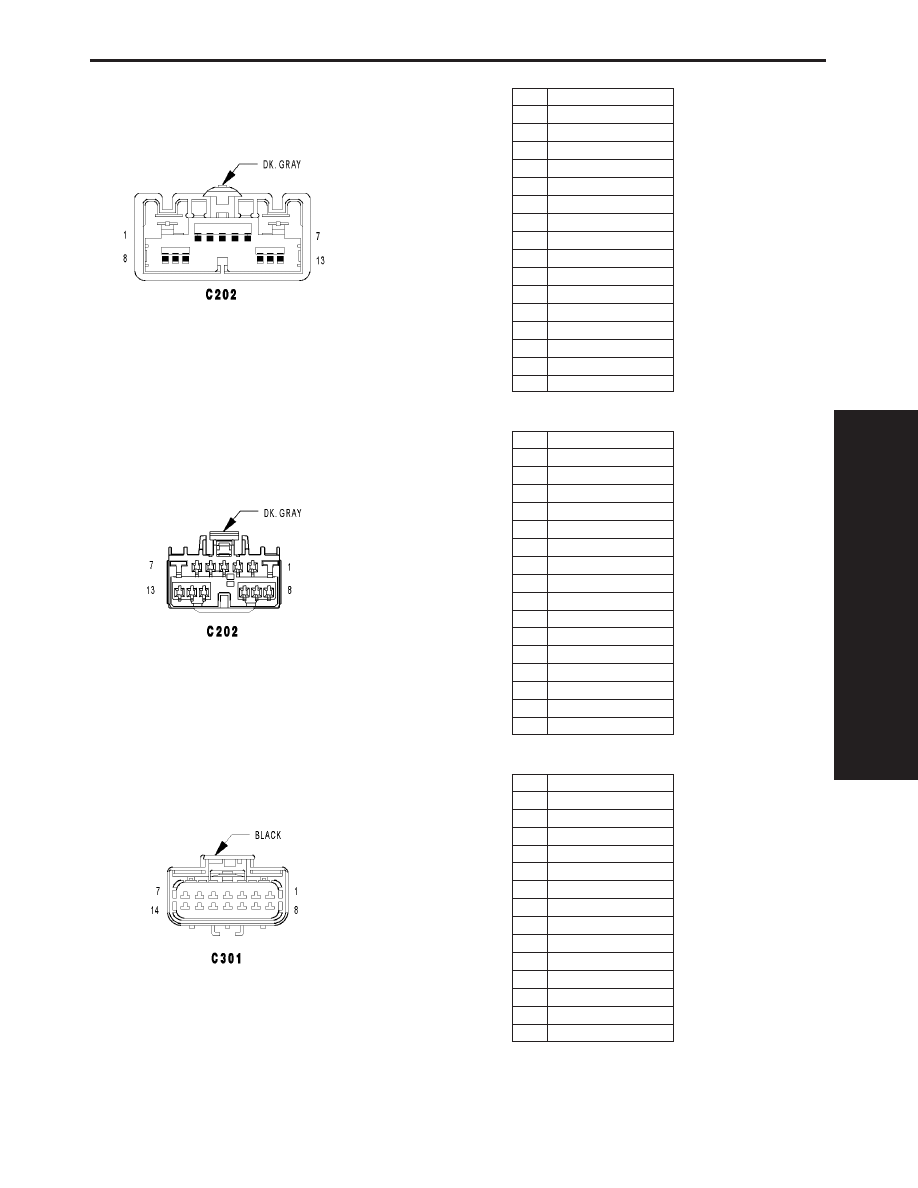

C202 - DK. GRAY (HVAC SIDE)

CAV

CIRCUIT

1

Z134 12BK/OR

2

C56 20LB/DB (ATC)

2

C34 22DB/LB (MTC)

3

C32 20TN/DB (ATC)

3

C32 22DB/TN (MTC)

4

C33 20LB/BR

5

C61 20DB/LG

6

C35 20LB/OR

7

C7 12DB

8

C132 20DB/YL (ATC)

9

C133 20DB/WT (ATC)

10

C161 20LB/WT (ATC)

11

C135 20DB/GY (ATC)

12

C21 20LG/DB (ATC)

12

C21 22DB/LG (MTC)

13

C121 20DB/DG

C202 - DK. GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

Z134 12BK/LG

2

C56 20LB/DB (ATC)

2

C34 22DB/LB (MTC)

3

C32 20TN/DB (ATC)

3

C32 22DB/TN (MTC)

4

C33 22LB/BR

5

C61 22DB/LG

6

C35 22LB/OR

7

C7 12DB

8

C132 20DB/YL (ATC)

9

C133 22DB/WT (ATC)

10

C161 20LB/WT (ATC)

11

C135 20DB/GY (ATC)

12

C21 20LG/DB (ATC)

12

C21 22DB/LG (MTC)

13

C121 20DB/DG

C301 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G983 20VT/OR

2

X201 18GY/VT

3

X291 18GY/YL

4

Q211 14TN/LB

5

A215 18RD/LG

6

P112 20TN/OR

7

P114 20TN/WT

8

F515 12PK/LB

9

E25 20OR/GY

10

Q111 14TN/YL

11

Q1 20OR/WT

12

D25 20WT/VT

13

D123 20WT/BR

14

Z821 12BK/BR

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1137

CONNECTOR PINOUTS

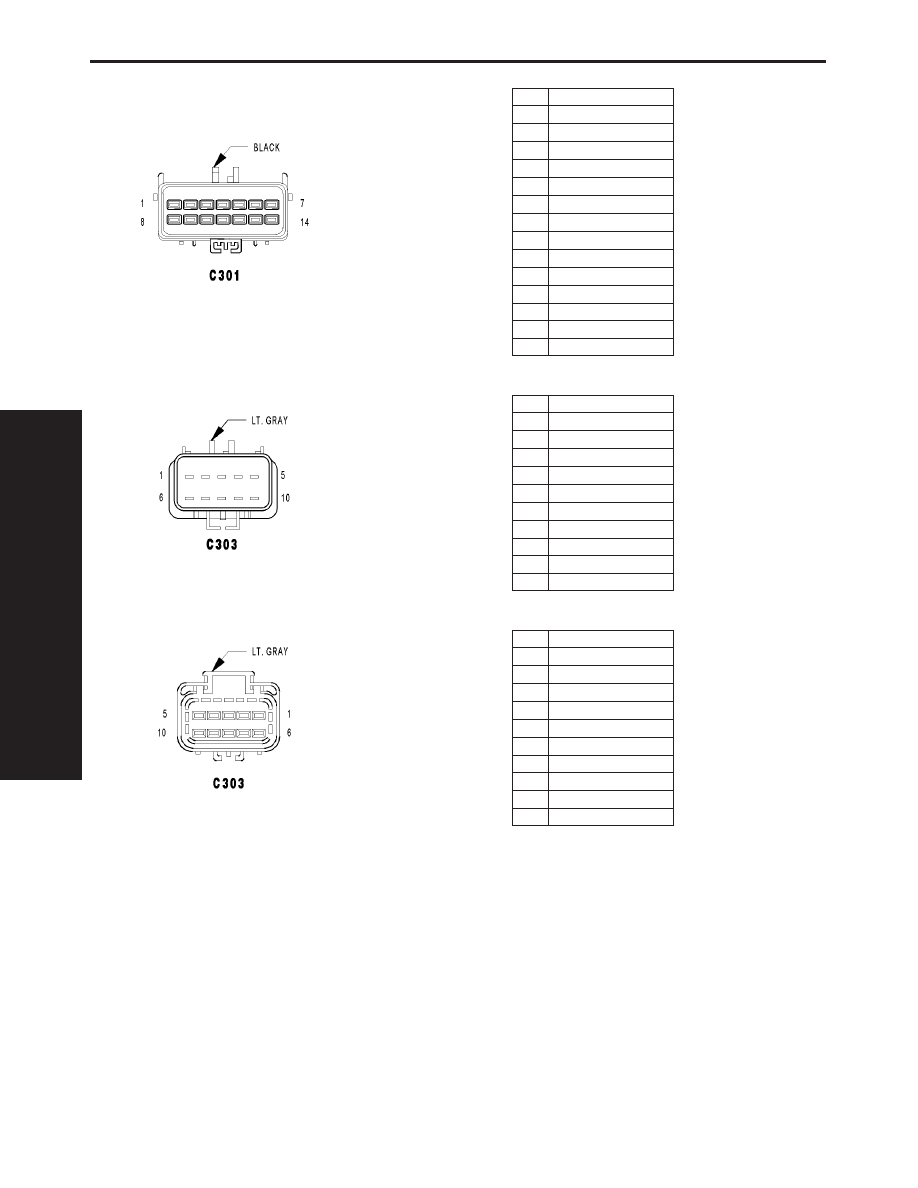

C301 - BLACK (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

G983 20VT/OR

2

X201 18GY/VT

3

X291 18GY/YL

4

Q211 14TN/LB

5

A215 18RD/LG

6

P112 20TN/OR

7

P114 20TN/WT

8

F515 12PK/LB

9

E25 20OR/GY

10

Q111 14TN/YL

11

Q1 20OR/WT

12

D25 20WT/VT

13

D123 20WT/BR

14

Z821 12BK/BR

C303 - BLACK (LEFT REAR DOOR SIDE)

CAV

CIRCUIT

1

Q111 14OR/BR

2

Q211 14OR/VT

3

G77 20VT/YL

4

P222 18VT/DG

5

P292 18VT/LG

6

E25 20OR/GY

7

G983 20VT/TN

8

Q1 20WT/TN

9

X205 18DG/LG

10

X295 18DG/GY

C303 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

Q111 14TN/YL

2

Q211 14TN/LB

3

G77 20VT/GY

4

P222 18VT/DG

5

P292 18VT/LG

6

E25 20OR/GY

7

G983 20VT/OR

8

Q1 20OR/WT

9

X205 18GY/LG

10

X295 18GY/DG

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1138

CONNECTOR PINOUTS

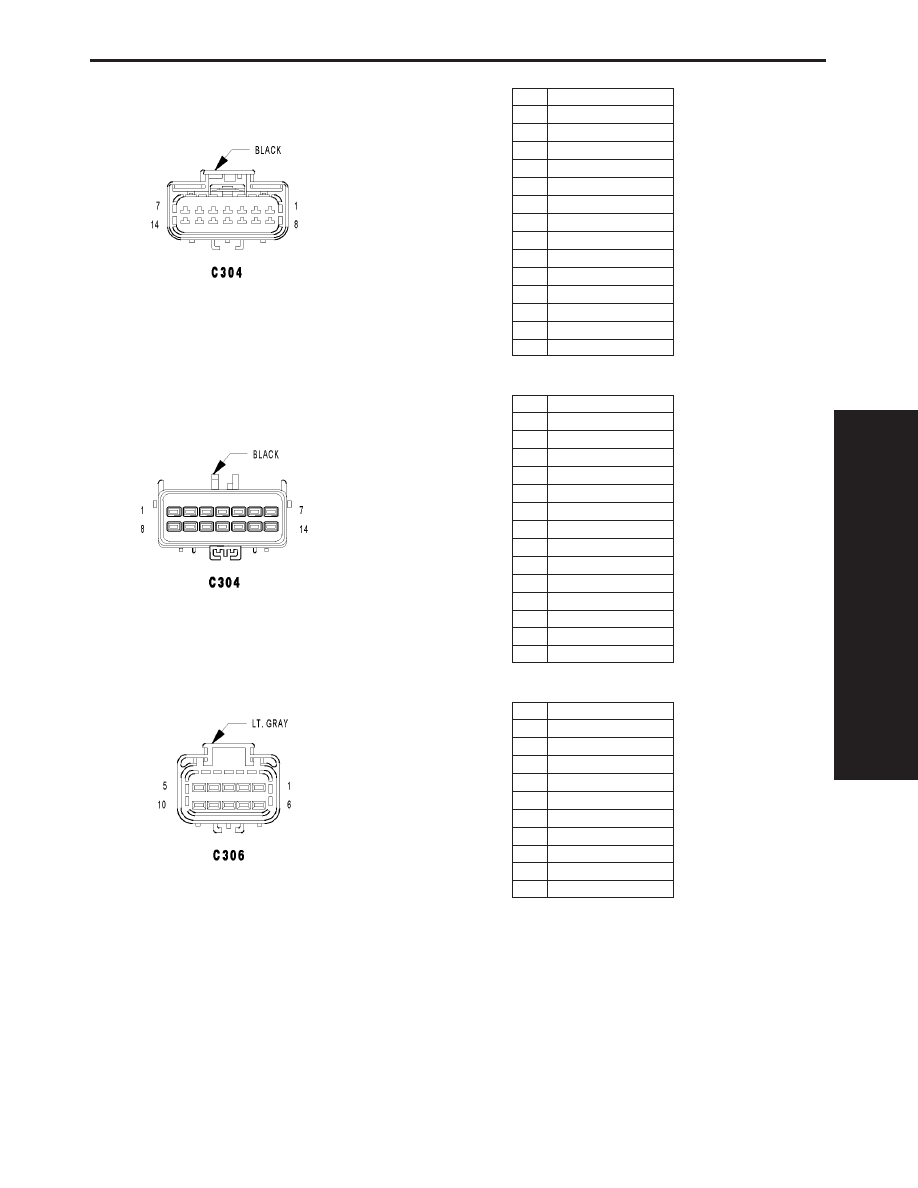

C304 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G982 20VT/TN

2

X202 18DG/VT

3

X292 18DG/YL

4

Q212 14OR/VT

5

A214 18RD/LB

6

P222 18VT/DG

7

P292 18VT/LG

8

F516 12PK

9

E26 20OR/GY

10

Q112 14OR/BR

11

Q2 20WT/TN

12

D25 20WT/VT

13

D123 20WT/BR

14

Z822 12BK/BR

C304 - BLACK (RIGHT FRONT DOOR SIDE)

CAV

CIRCUIT

1

G982 20VT/TN

2

X202 18DG/VT

3

X292 18DG/YL

4

Q212 14OR/VT

5

A214 18RD/LB

6

P222 18VT/DG

7

P292 18VT/LG

8

F516 12PK

9

E26 20OR/GY

10

Q112 14OR/BR

11

Q2 20WT/TN

12

D25 20WT/VT

13

D123 20WT/BR

14

Z822 12BK/BR

C306 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

Q112 14OR/BR

2

Q212 14OR/VT

3

G76 20VT/YL

4

P222 18VT/DG

5

P292 18VT/LG

6

E26 20OR/GY

7

G982 20VT/TN

8

Q2 20WT/TN

9

X206 18DG/LG

10

X296 18DG/GY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1139

CONNECTOR PINOUTS

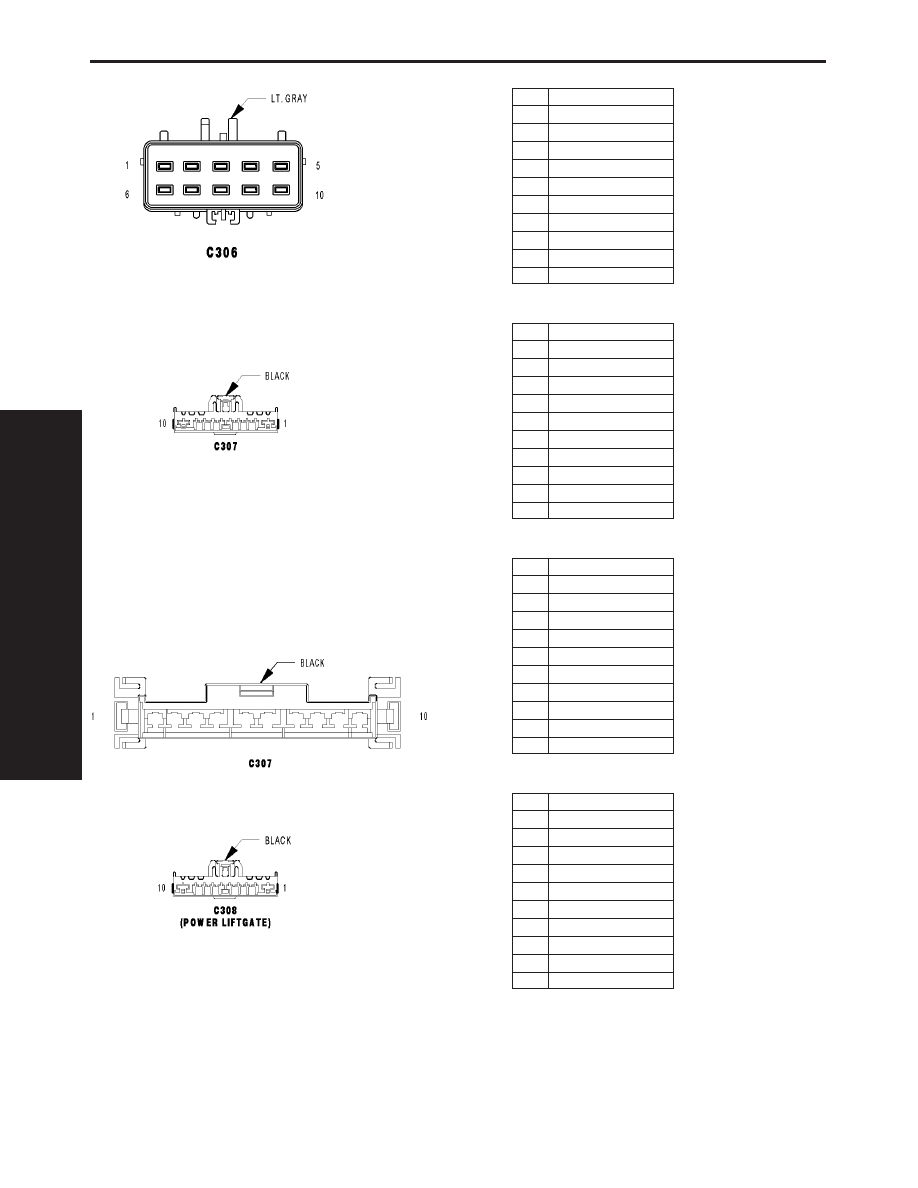

C306 - LT. GRAY (RIGHT REAR DOOR SIDE)

CAV

CIRCUIT

1

Q112 14OR/BR

2

Q212 14OR/VT

3

G76 20VT/YL

4

P222 18VT/DG

5

P292 18VT/LG

6

E26 20OR/GY

7

G982 20VT/TN

8

Q2 20WT/TN

9

X206 18DG/LG

10

X296 18DG/GY

C307 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

W17 20BR/LG

3

L3 18WT/VT

4

L51 18WT/DG

5

P31 18TN/YL

6

M11 18YL/VT

7

G78 20VT/OR

8

W13 18BR/WT

9

P30 20TN/DG

10

Z800 12BK

C307 - BLACK (LIFTGATE SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

W17 20BR/LG

3

L3 18WT/VT

4

L51 18WT/DG

5

P31 18TN/YL (BASE)

6

M11 18YL/VT

7

G78 22VT/OR

8

W13 18BR/WT

9

P30 20TN/DG

10

Z800 12BK

C308 (POWER LIFTGATE) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

Q85 16TN/WT

2

Q75 20OR/LB

3

Q84 16TN/GY

4

Q901 20OR/VT

5

Q83 18OR/GY

6

Q60 22OR/YL

7

Q94 22TN/LG

8

-

9

-

10

G32 20VT/LB

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1140

CONNECTOR PINOUTS
