Chrysler Pacifica. Manual - part 284

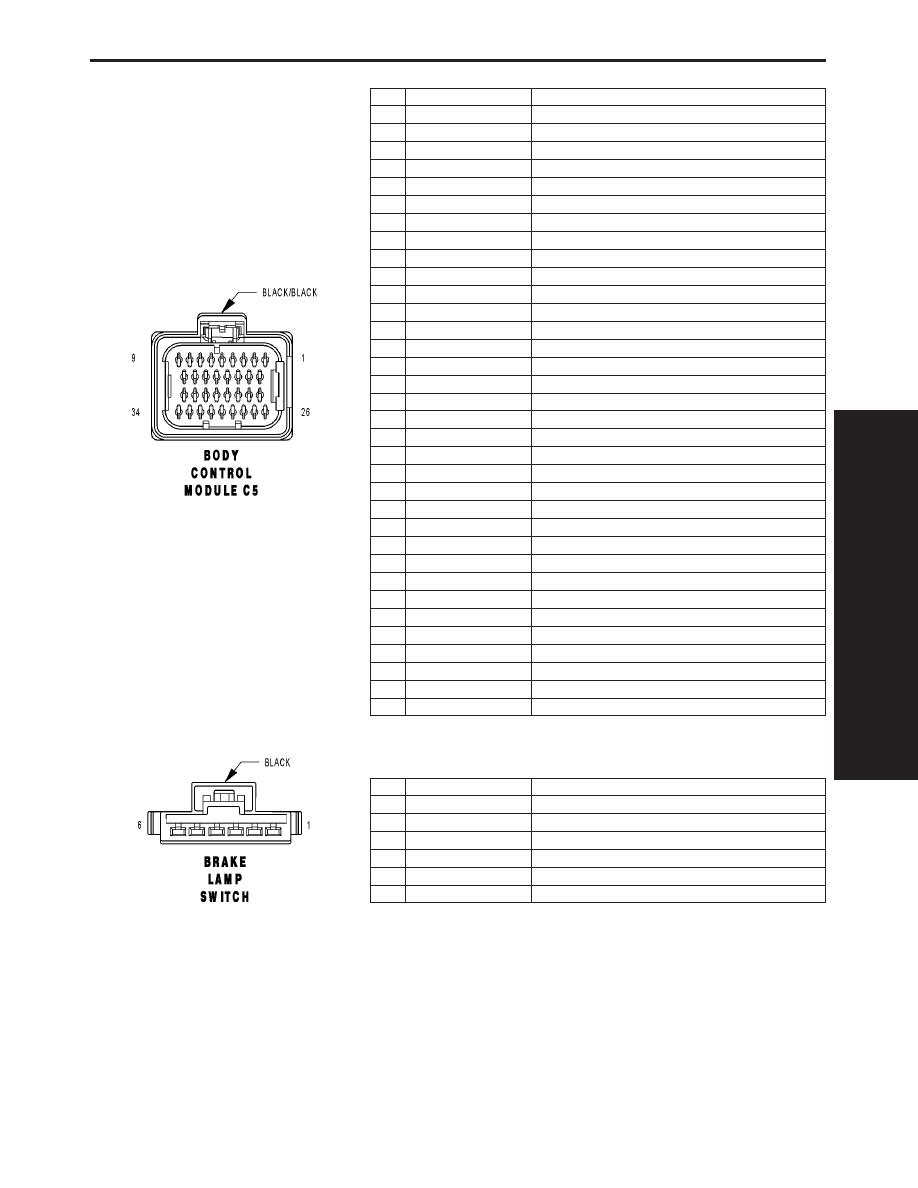

BODY CONTROL MODULE C5 - BLACK/BLACK 34 WAY

CAV

CIRCUIT

FUNCTION

1

L91 20WT/DB

HAZARD SWITCH SENSE

2

W33 22BR/DG

FRONT WASHER SIGNAL

3

W26 20BR/DB

REAR WIPER SWITCH MUX

4

L305 22WT/LB

LEFT TURN SWITCH SENSE

5

-

-

6

-

-

7

L87 20WT/OR

FRONT FOG SWITCH SENSE

8

L37 20WT/BR

HIGH BEAM SWITCH SENSE

9

L38 20DB/WT

OPTICAL HORN SIGNAL

10

G20 22VT/BR

IGNITION SWITCH SENSE

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

L900 22WT/YL

HEADLAMP SWITCH MUX RETURN

18

W52 22BR/YL

FRONT WIPER SWITCH MUX

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

28

-

-

29

-

-

30

-

-

31

L307 22BR/WT

HEADLAMP SWITCH MUX SENSE

32

W27 22DB/BR

REAR WIPER SWITCH DELAY

33

X20 22GY/WT

RADIO CONTROL MUX

34

-

-

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L51 18WT/DG

BRAKE LAMP SWITCH OUTPUT

2

A108 18LG/RD

FUSED B(+)

3

V30 20VT/WT

SPEED CONTROL BRAKE SWITCH OUTPUT

4

V32 20VT/YL

S/C SUPPLY

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

BRAKE SWITCH SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1133

CONNECTOR PINOUTS

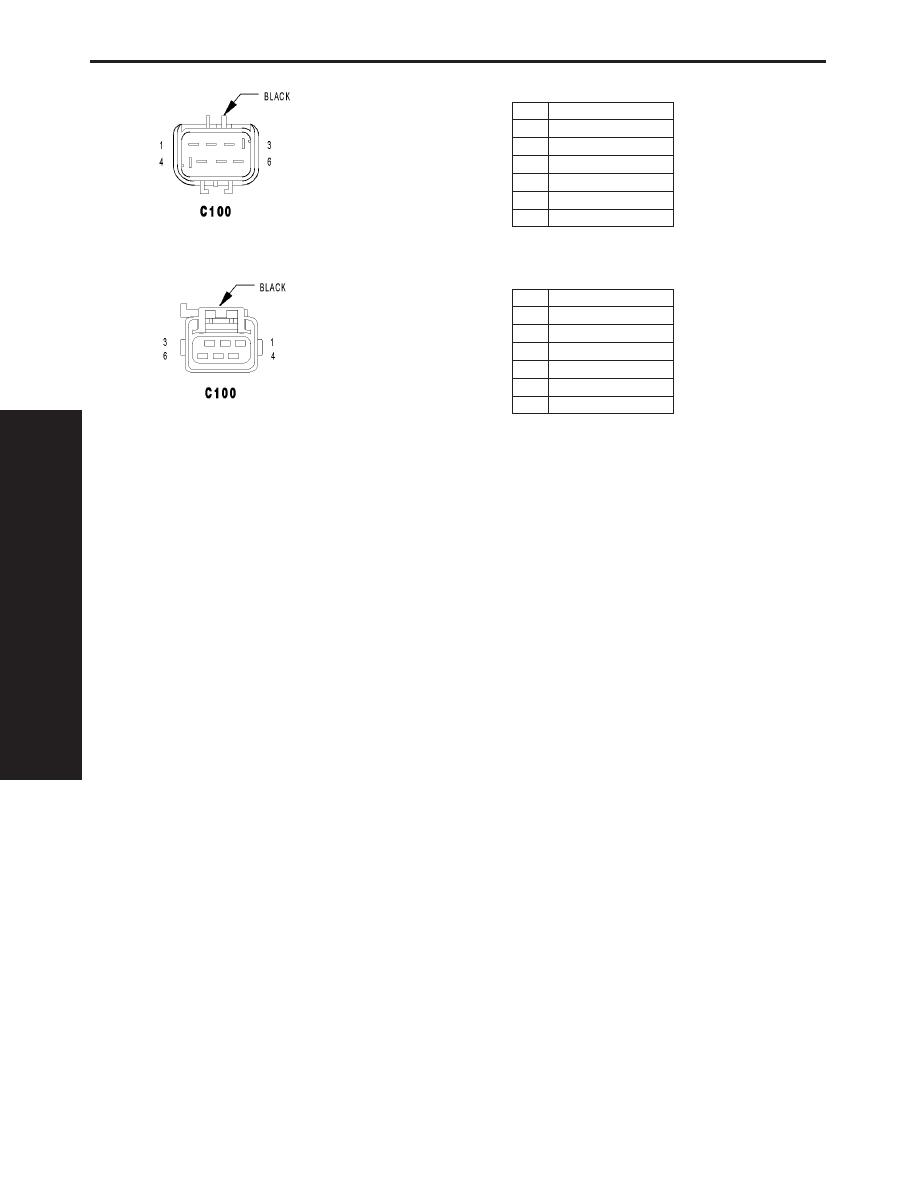

C100 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

R80 20LB/TN

2

R82 20WT/LB

3

L60 18WT/TN

4

R81 20LB/WT

5

R79 20LB/VT

6

L61 18LG/WT

C100 - BLACK (FRONT END LIGHTING SIDE)

CAV

CIRCUIT

1

R80 20LB/TN

2

R82 20WT/LB

3

L60 18WT/TN

4

R81 20LB/WT

5

R79 20LB/VT

6

L61 18LG/WT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1134

CONNECTOR PINOUTS

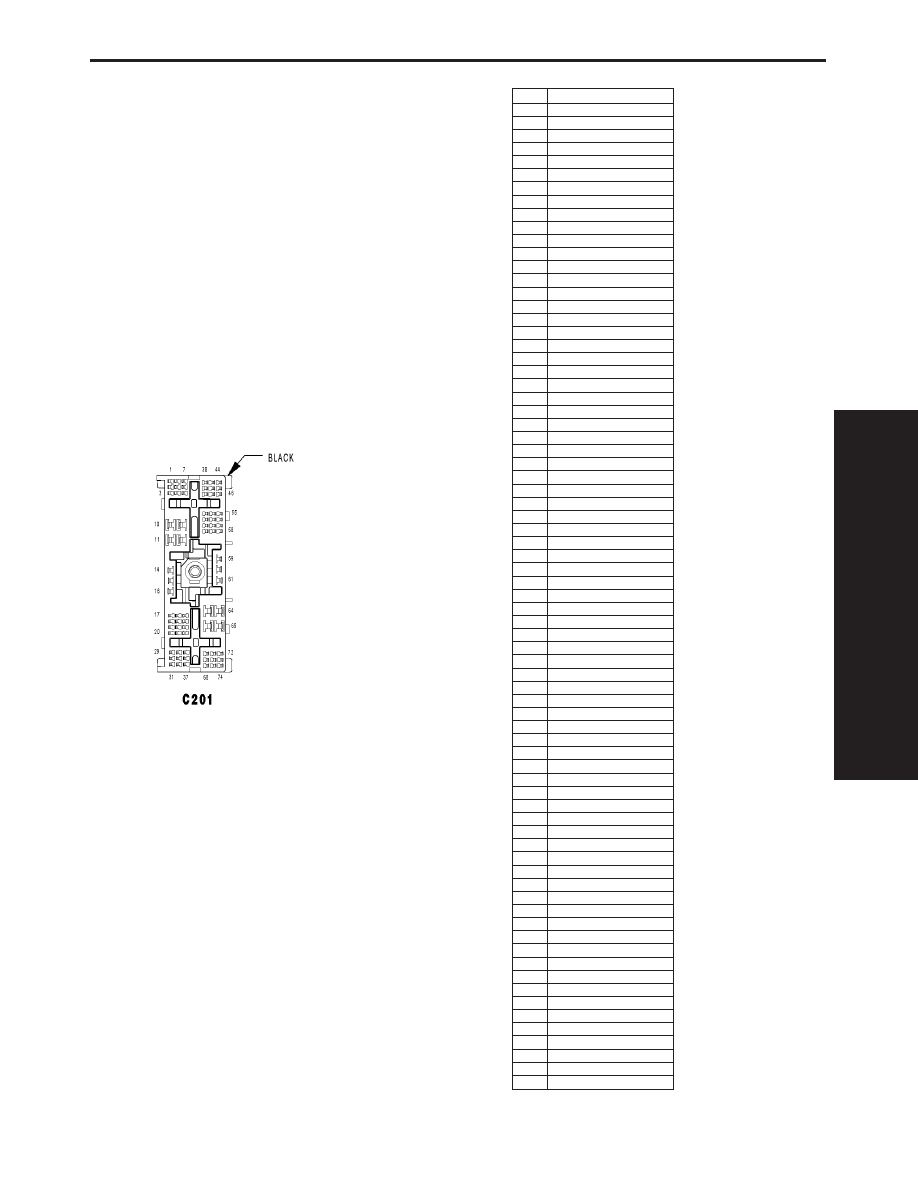

C201 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

B25 20DG/WT

2

A106 20LB/RD

3

-

4

K900 20DB/DG

5

F316 20PK/OR

6

Z104 20BK/LG

7

T751 20YL

8

-

9

-

10

-

11

C7 12DB

12

-

13

-

14

A105 18DB/RD

15

A118 20RD/OR

16

F306 16DB/PK

17

V37 20VT

18

X3 20DG/VT

19

-

20

R79 20LB/VT

21

R81 20LB/WT

22

R80 20LB/TN

23

R82 20WT/LB

24

-

25

-

26

-

27

D25 20WT/VT

28

-

29

-

30

F100 20PK/VT

31

F201 20PK/LB

32

-

33

T44 20YL/DG

34

T5 20DG/YL

35

D15 20BR/WT

36

-

37

-

38

F2 18PK/YL

39

-

40

E12 18OR/GY

41

C57 20DB/LB

42

C53 20LB

43

C153 20DB/BR

44

-

45

F504 20GY/PK

46

G21 22VT/WT

47

C31 20LB/YL

48

C11 22LB/OR

49

C931 22DB/TN

50

D20 20WT/LG

51

D21 20WT/GY

52

D24 20WT/YL

53

-

54

Z111 18BK/WT

55

-

56

-

57

-

58

-

59

F20 20PK/GY

60

A108 18LG/RD

60

A108 18LG/RD

61

D123 20WT/BR

62

-

63

-

64

-

65

-

66

G400 20VT/LB (NAVIGATION)

67

-

68

G410 20VT/LG (NAVIGATION)

69

-

70

G420 20VT/BR (NAVIGATION)

71

-

72

G430 20VT/GY (NAVIGATION)

73

-

74

G591 22 (NAVIGATION)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1135

CONNECTOR PINOUTS

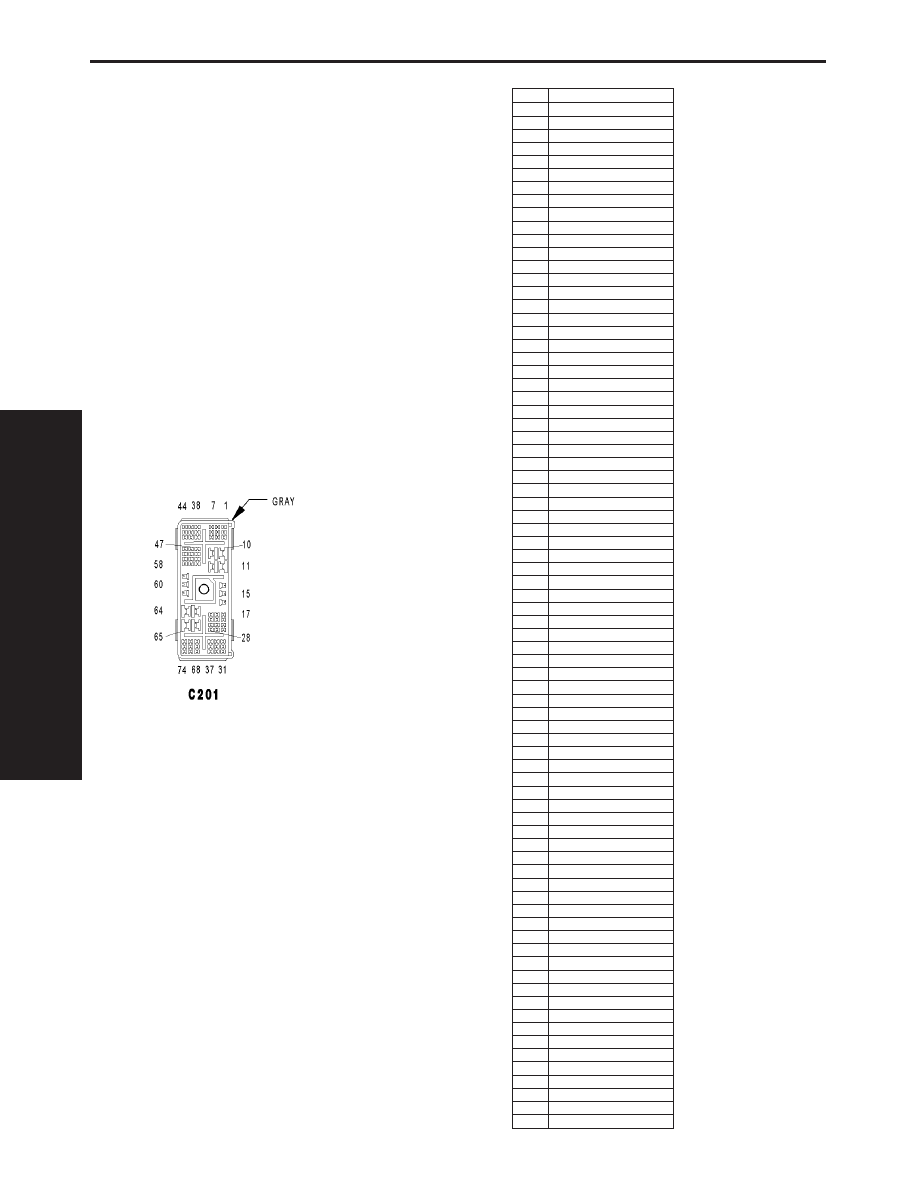

C201 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

B25 20DG/WT

2

A106 20LB/RD

3

-

4

K900 20DB/DG

5

F316 20PK/OR

6

Z104 20BK/LG

7

T751 20YL

8

-

9

-

10

-

11

C7 12DB

11

C7 12DB (MTC)

12

-

13

-

14

A105 18DB/RD

14

A105 20DB/RD

15

A118 20RD/OR

16

F306 16DB/PK

17

V37 20VT

18

X3 20DG/VT

19

-

20

R79 20LB/VT

21

R81 20LB/WT

22

R80 20LB/TN

23

R82 20WT/LB

24

-

25

-

26

-

27

D25 20WT/VT

28

-

29

-

30

F100 20PK/VT

31

F201 20PK/LB

32

-

33

T44 20YL/DG

34

T5 20DG/YL

35

D15 20BR/WT

36

-

37

-

38

F2 18PK/YL

39

-

40

E12 18OR/GY

41

C57 22DB/LB

42

C53 22LB

43

C153 22DB/BR

44

-

45

F504 20GY/PK

46

G21 22VT/WT

47

C31 22LB/YL

48

C11 22LB/OR

49

C931 22DB/TN

50

D20 20WT/LG

51

D21 20WT/GY

52

D24 20WT/YL

53

-

54

Z111 18BK/WT

55

-

56

-

57

-

58

-

59

F20 20PK/GY

59

F20 20PK/GY

60

A108 18LG/RD

61

D123 20WT/BR

61

D123 20WT/BR

62

-

63

-

64

-

65

-

66

G400 20VT/LB (NAVIGATION)

67

-

68

G410 20VT/LG (NAVIGATION)

69

-

70

G420 20VT/BR (NAVIGATION)

71

-

72

G430 20VT/GY (NAVIGATION)

73

-

74

G591 22 (NAVIGATION)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1136

CONNECTOR PINOUTS
