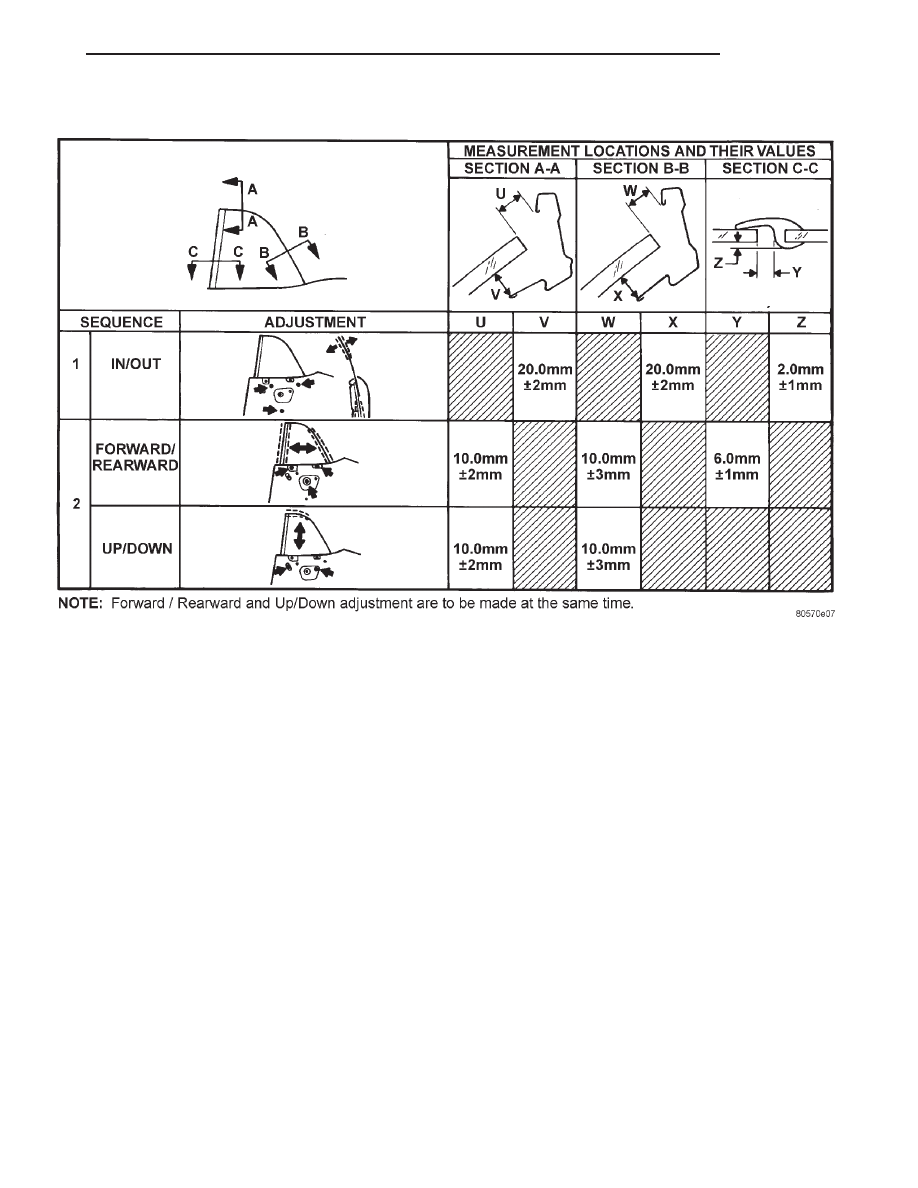

QUARTER GLASS ADJUSTMENT SPECIFICATIONS

JX

BODY

23 - 9

ADJUSTMENTS (Continued)

SEATS

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

FRONT SEAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
REAR SEAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

REMOVAL AND INSTALLATION

MANUAL FRONT SEAT . . . . . . . . . . . . . . . . . . . . 14
POWER FRONT SEAT . . . . . . . . . . . . . . . . . . . . . 14
FRONT SEAT SIDE SHIELD . . . . . . . . . . . . . . . . . 15
FRONT SEAT RECLINER . . . . . . . . . . . . . . . . . . . 15
FRONT SEAT BACK . . . . . . . . . . . . . . . . . . . . . . . 16

FRONT SEAT BACK COVER . . . . . . . . . . . . . . . . 18
FRONT SEAT CUSHION ASSEMBLY . . . . . . . . . . 19
FRONT SEAT CUSHION COVER . . . . . . . . . . . . . 20
MANUAL SEAT ADJUSTERS . . . . . . . . . . . . . . . . 20
POWER SEAT ADJUSTER . . . . . . . . . . . . . . . . . . 20
REAR SEAT BACK . . . . . . . . . . . . . . . . . . . . . . . . 21
REAR SEAT BACK COVER . . . . . . . . . . . . . . . . . 21
REAR SEAT CUSHION. . . . . . . . . . . . . . . . . . . . . 22
REAR SEAT CUSHION COVER . . . . . . . . . . . . . . 22

DESCRIPTION AND OPERATION

FRONT SEAT

DESCRIPTION

Refer to (Fig. 1) for more information while servic-

ing the front seat.

23 - 10

BODY

JX

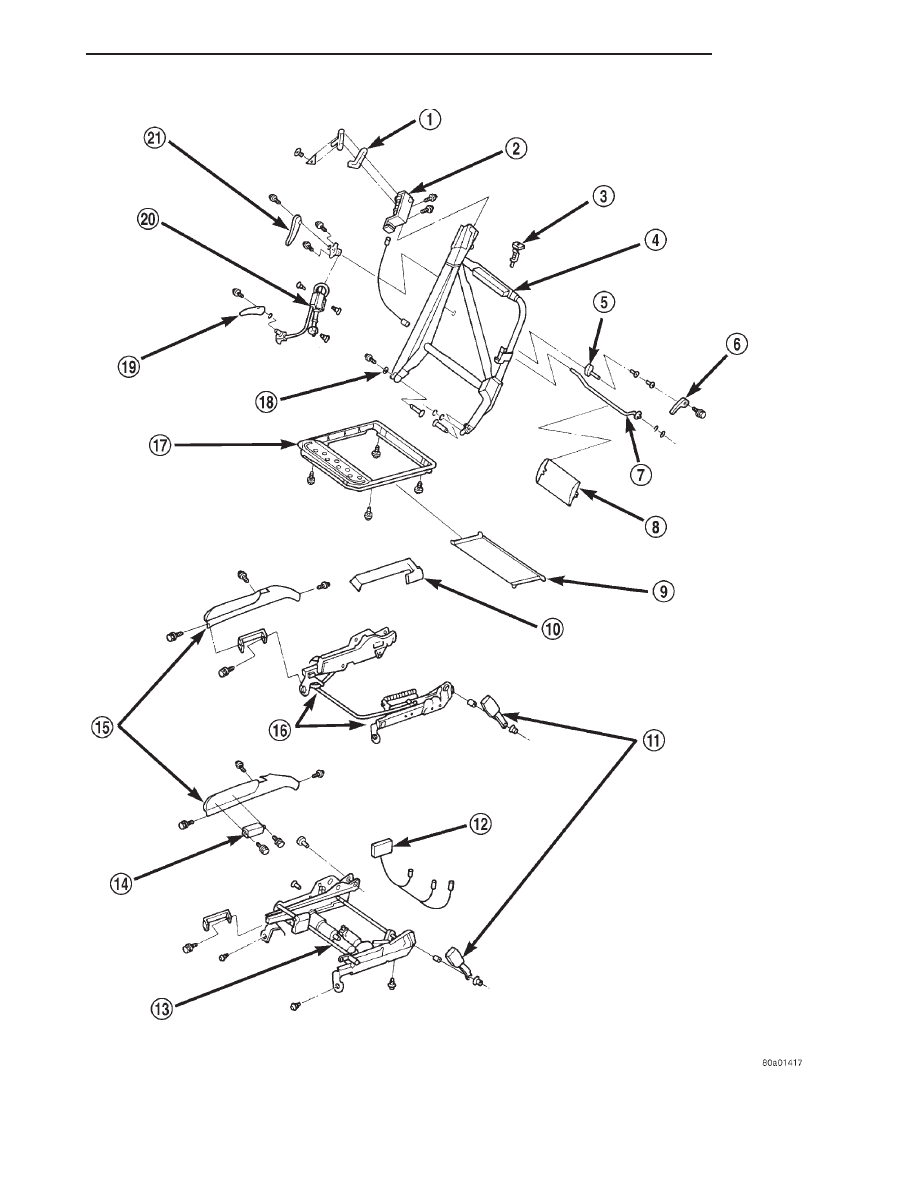

Fig. 1 Front Seat Exploded Diagram

JX

BODY

23 - 11

DESCRIPTION AND OPERATION (Continued)

REAR SEAT

DESCRIPTION

Refer to (Fig. 2) for more information while servic-

ing the rear seat.

1 – SEAT BELT TRIM BEZEL
2 – SEAT BELT RETRACTOR
3 – HEADREST SLEEVE
4 – SEAT BACK FRAME ASSEMBLY
5 – LUMBAR CAM ASSEMBLY
6 – LUMBAR HANDLE
7 – LUMBAR ROD ASSEMBLY
8 – LUMBAR BACKREST
9 – SEAT SUSPENSION
10 – CARPET SHIELD
11 – FRONT SEAT BELT BUCKLE

12 – POWER SEAT WIRING HARNESS
13 – POWER SEAT ADJUSTER ASSEMBLY
14 – POWER SEAT SWITCH
15 – SEAT SIDE SHIELD
16 – MANUAL SEAT ADJUSTER ASSEMBLY
17 – CUSHION FRAME ASSEMBLY
18 – MEMORY DUMP CAM
19 – LOWER RECLINER HANDLE
20 – RECLINER ASSEMBLY
21 – UPPER RECLINER HANDLE

23 - 12

BODY

JX

DESCRIPTION AND OPERATION (Continued)
