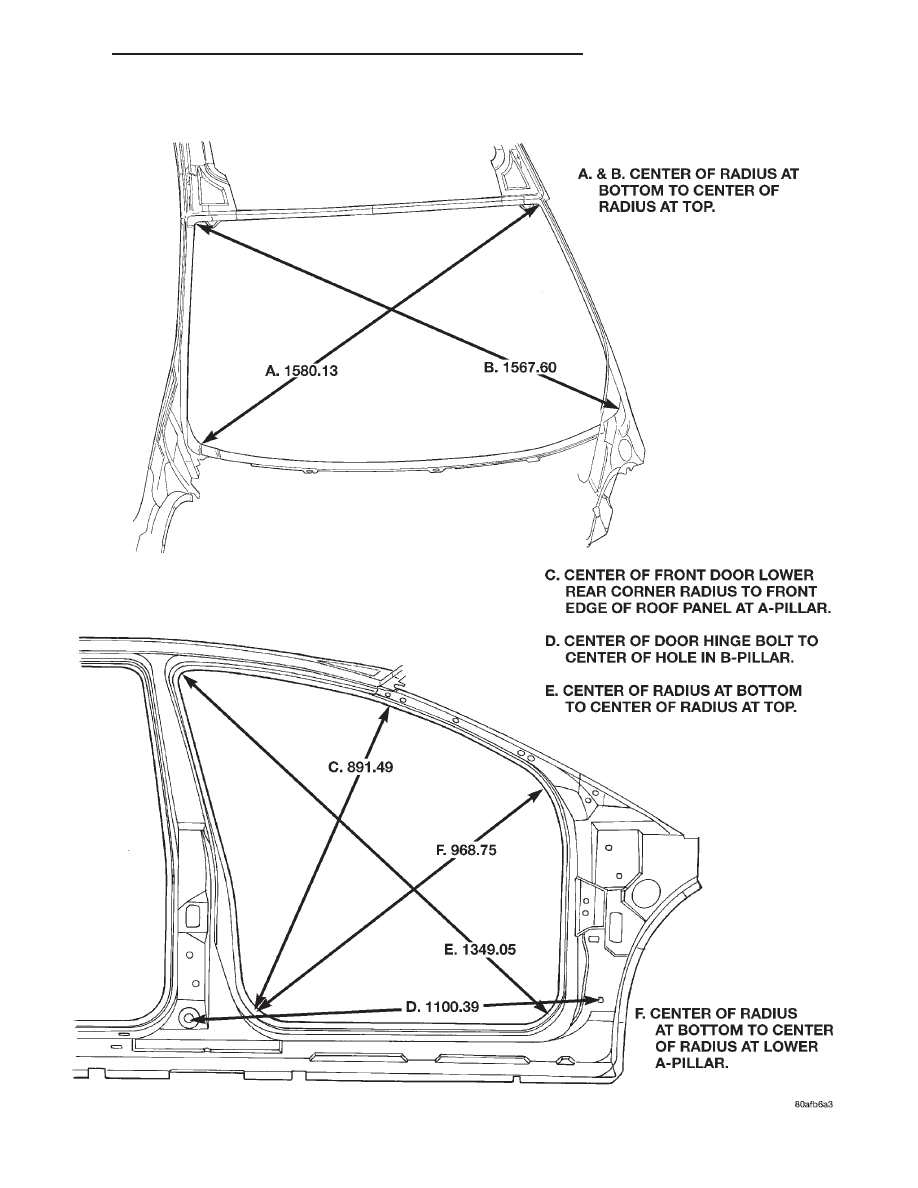

Fig. 6 Windshield and Front Door Openings

300M

FRAMES AND BUMPERS

13 - 9

SPECIFICATIONS (Continued)

• A. Center of radius at top to door latch hole.

• B. Center of radius at bottom to center of radius

at top.

• C. Center of radius at bottom to edge of quarter

panel at C-pillar.

• D. Upper rear door hinge rear bolt hole to door

latch hole.

• A. Center of radius at top to door latch hole.

• B. Center of radius at bottom to center of radius

at top.

• C. Center of radius at bottom to edge of quarter

panel at C-pillar.

• D. Upper rear door hinge rear bolt hole to door

latch hole.

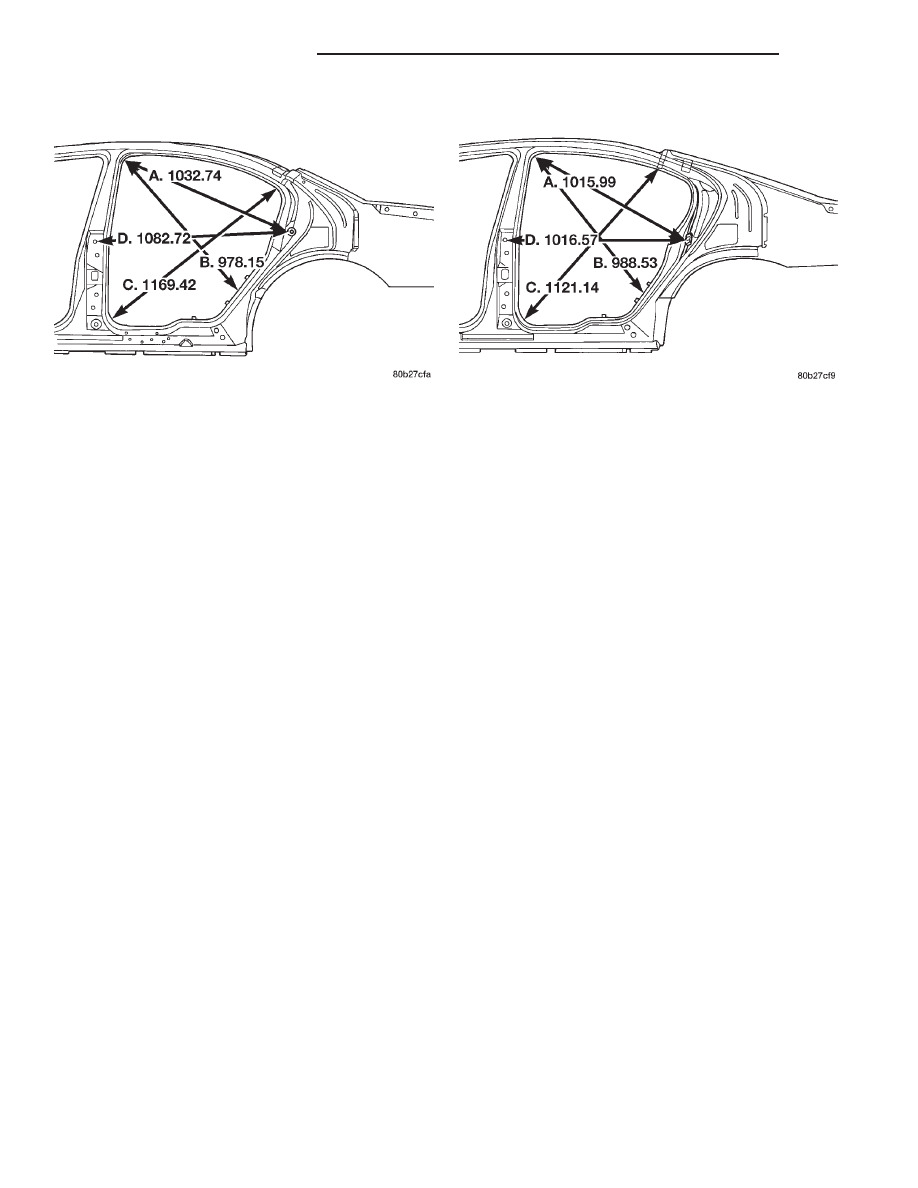

Fig. 8 Rear Door Openings – Intrepid

Fig. 7 Rear Door Openings – Concorde/LHS/300m

13 - 10

FRAMES AND BUMPERS

300M

SPECIFICATIONS (Continued)

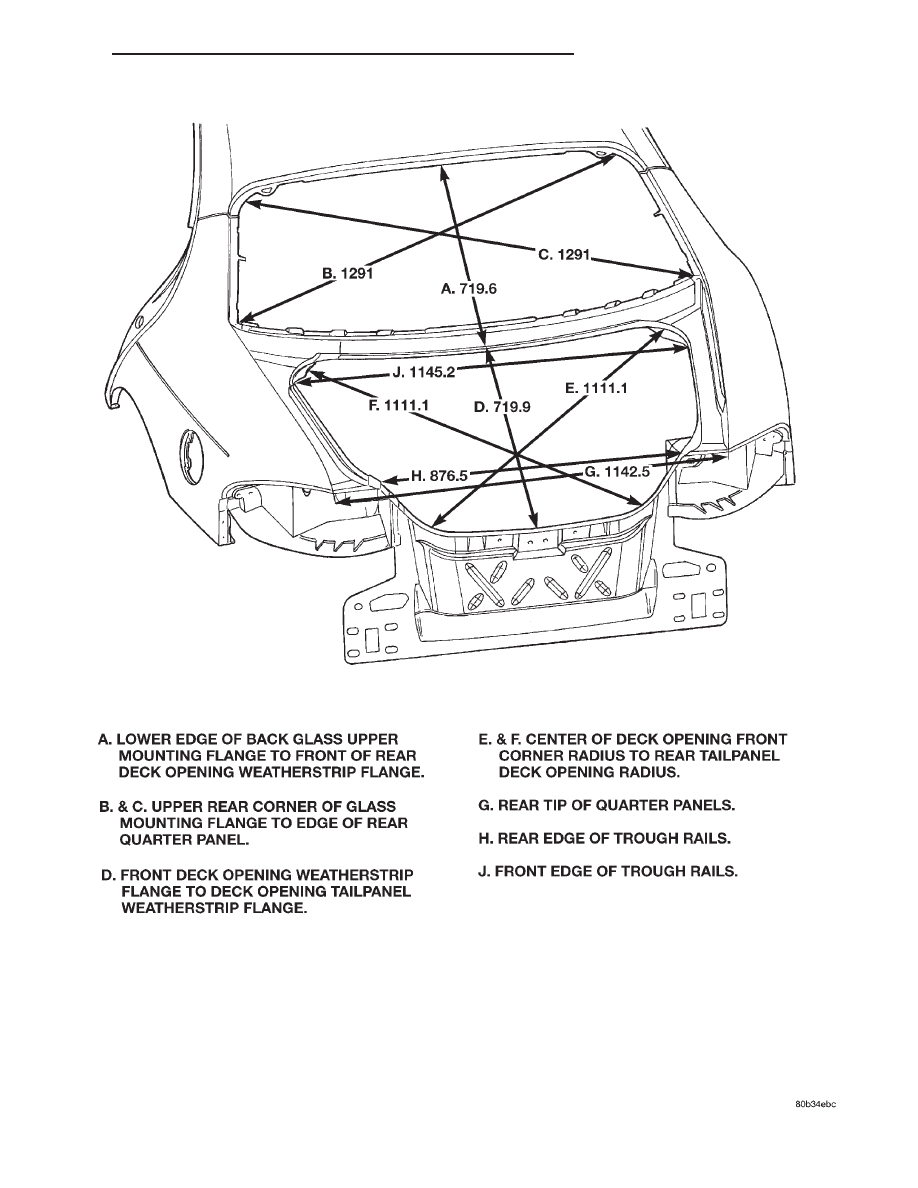

Fig. 9 Rear Window and Trunk Opening – Concorde/LHS

300M

FRAMES AND BUMPERS

13 - 11

SPECIFICATIONS (Continued)

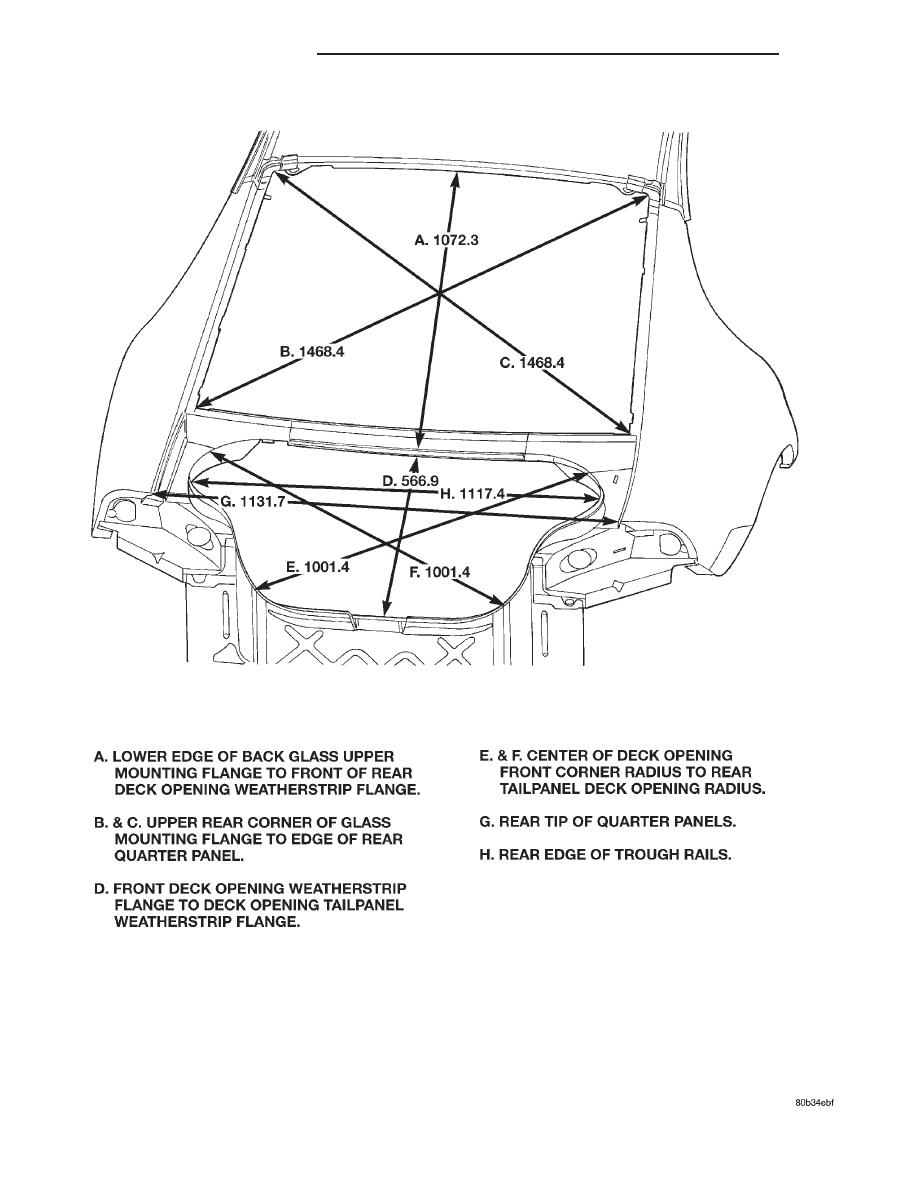

Fig. 10 Rear Window and Trunk Openings – Intrepid

13 - 12

FRAMES AND BUMPERS

300M

SPECIFICATIONS (Continued)
