6. Install the hog rings on the rear side of seat cover.

7. Repeat the operation for the other side of cushion.

8. Position seat cover in to position on the foam and

check for seat cover wrinkles.

9. Connect the J-straps, and smooth out seat cover.

10. Steam wrinkles from seat cushion, if necessary.

23 - 244

SEATS

LX

11. Place seat cushion (4) into position.

12. Engage retainer loops into cup on floor kick up.

13. Push downward at forward edge at each retainer

loop of the rear seat cushion to engage retainers.

LX

SEATS

23 - 245

CUSHION/COVER-SEAT BACK - FRONT

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Remove the front seat. (Refer to 23 - BODY/

SEATS/SEAT - FRONT - REMOVAL)

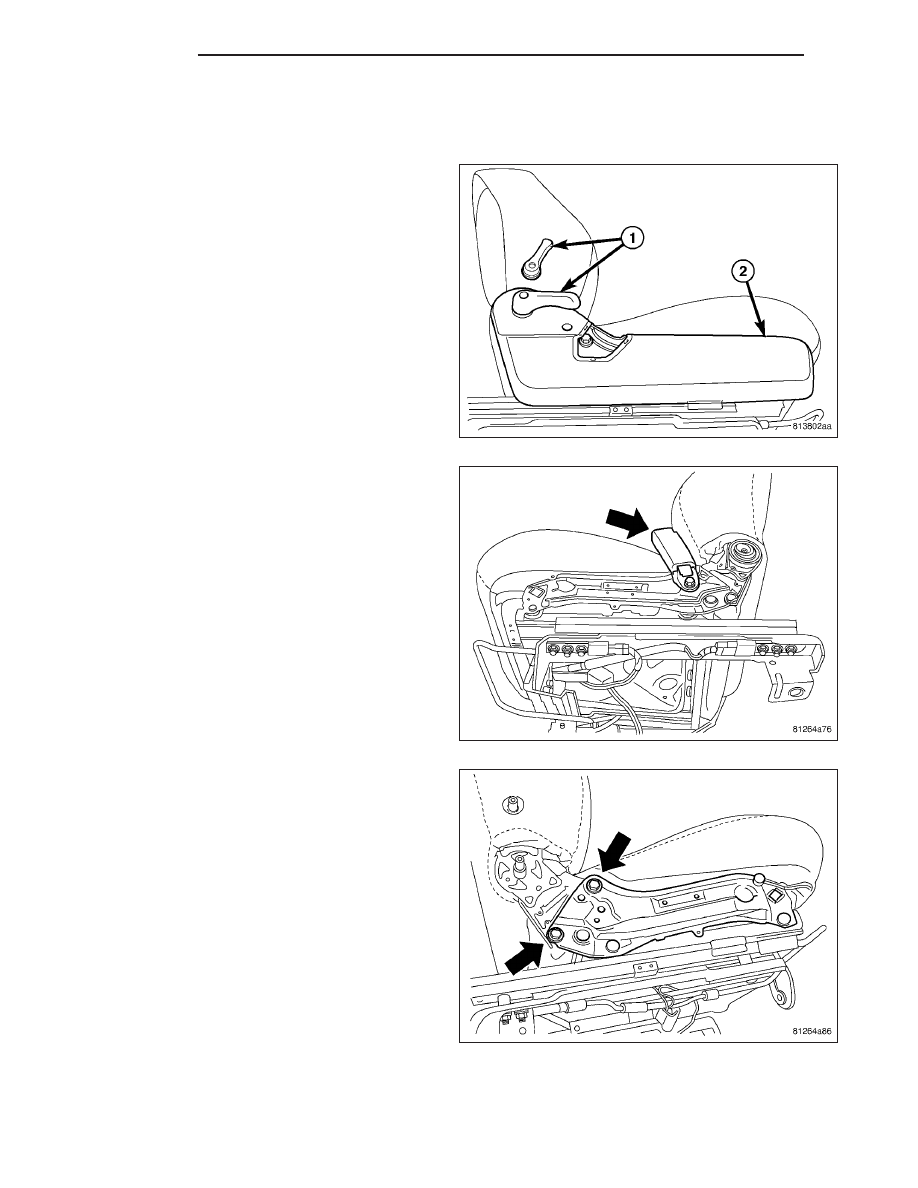

3. Remove the lumbar and recliner handles (1).

4. Remove the screws and remove the side shields

(2).

5. Remove the belt buckle.

6. Remove the seat back bolts from both sides.

23 - 246

SEATS

LX

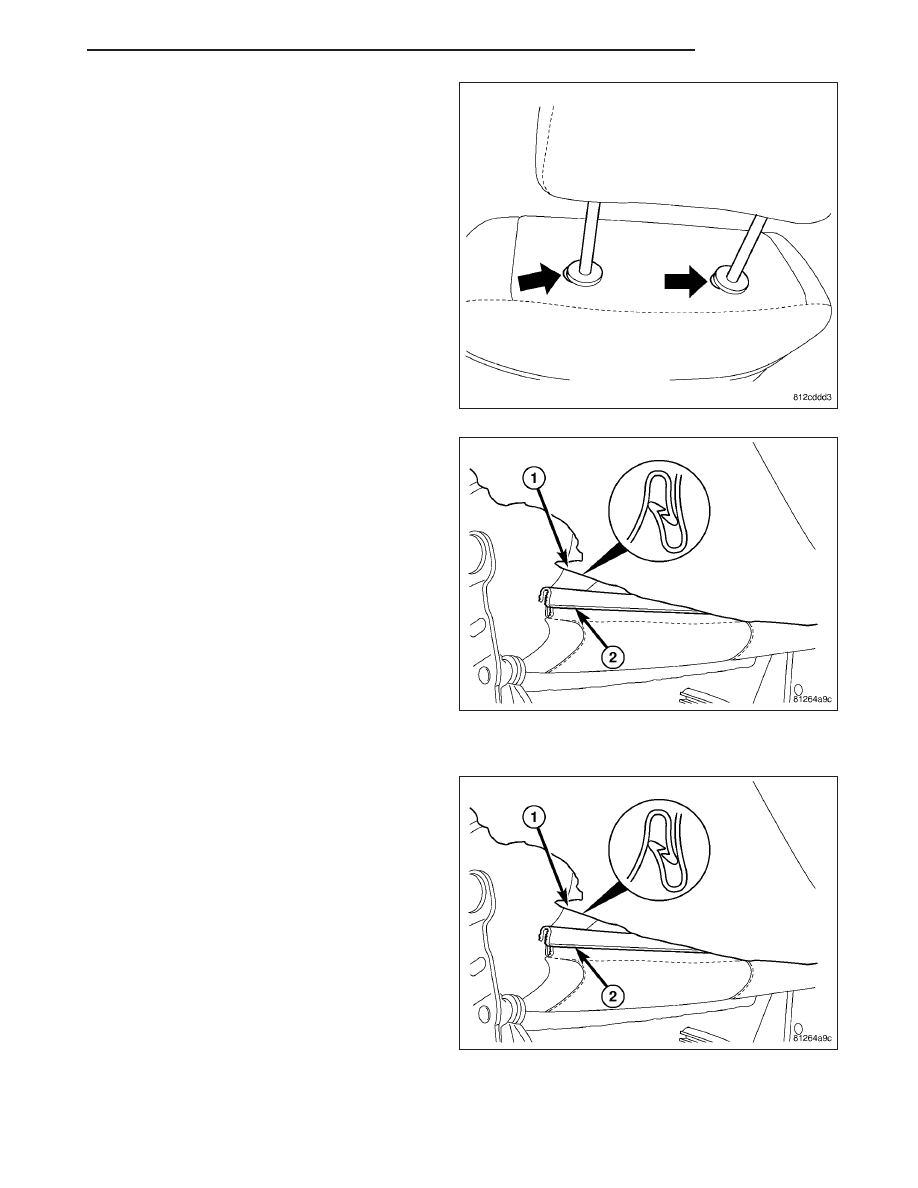

7. Push in the buttons on both headrest sleeves, pull

the headrest up and remove.

8. Separate the j-straps (1 & 2) and pull cover up

over frame and remove cushion.

9. Pinch both headrest sleeve ribs from inside the

seat back frame with pliers or equivalent.

10. Strike the bottom of the sleeve with a rubber mal-

let

or

equivalent,

and

remove

the

headrest

sleeves.

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Position the seat back cover over the seat back

frame and install the headrest sleeves.

3. Position the seat back cushion on the frame and

position the cover over the cushion.

4. Connect the j-straps (1 & 2).

LX

SEATS

23 - 247
