ARMREST-REAR

REMOVAL

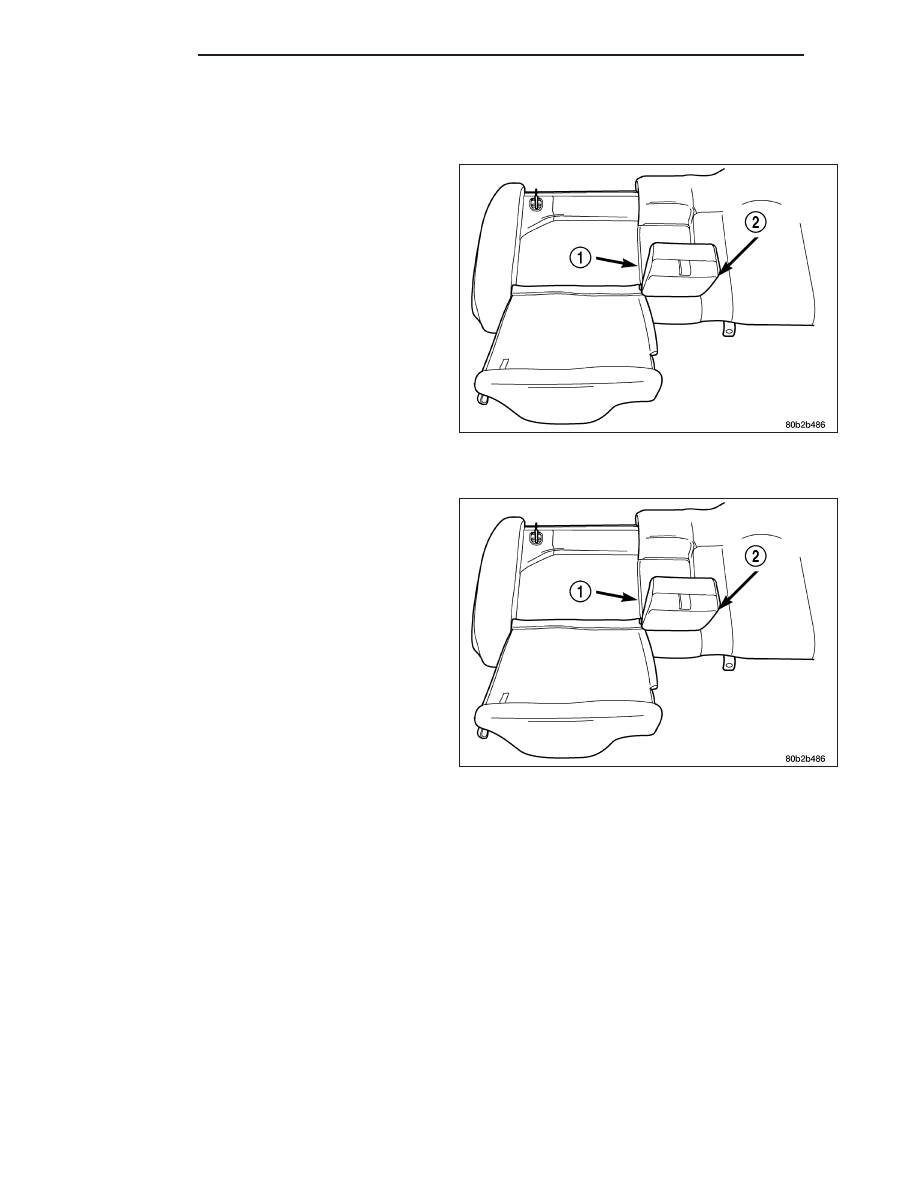

1. Fold down 40 side rear seat back.

2. Remove arm rest bolt (1).

3. Remove retaining C-clip (2).

4. Remove arm rest.

INSTALLATION

1. Place arm rest in bracket.

2. Install arm rest bolt (1). Tighten to 12 N·m (9 ft.

lbs.).

3. Install retaining C-clip (2).

4. Reposition the seats.

23 - 236

SEATS

LX

CUSHION/COVER-CUSHION - FRONT

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Move the seat to the forward position and discon-

nect and isolate the batter negative cable.

3. Remove the bolts (2) and the clamps (1) and

remove the seat cushion.

4. Disconnect the electrical connector, if equipped.

5. Separate the j-straps (1 & 2) and seat cushion

cover and foam.

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Position the cushion cover and foam over the seat

pan and connect the j-straps (1 & 2).

LX

SEATS

23 - 237

3. Position the seat cushion assembly onto the seat

frame and install the clamps (1).

4. Connect the wire harness to the seat cushion pan,

if equipped.

5. Install the bolts (2) and tighten to 10 N·m (90 in.

lbs.).

6. Connect battery negative cable.

23 - 238

SEATS

LX

CUSHION/COVER-CUSHION - SECOND ROW

REMOVAL

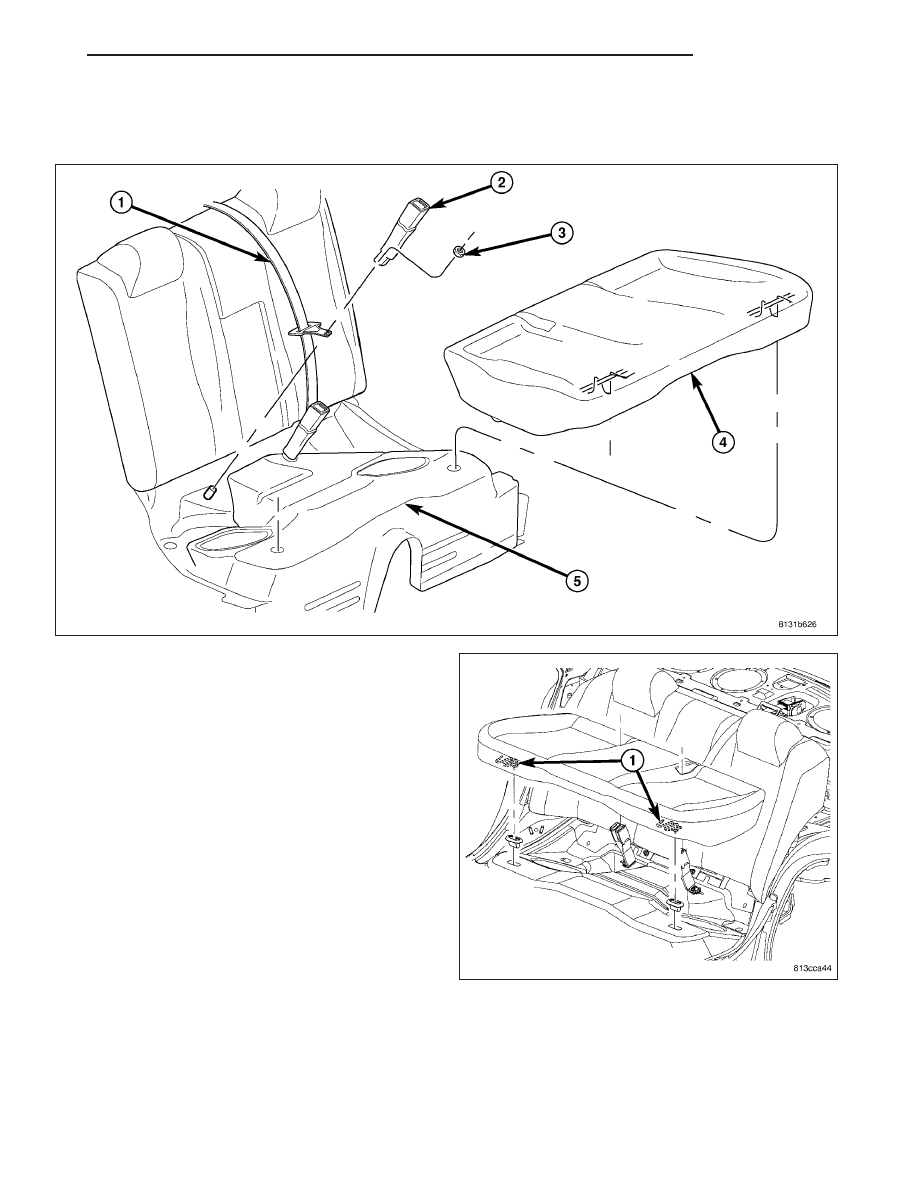

1. Pull upward at forward edge of cushion each

retainer loop of the rear seat cushion to disengage
retainer loops from cups in floor.

2. Remove rear seat cushion (4) from vehicle.
