g. Disconnect the connector (arrow) connecting A/C wire

harness assembly and instrument panel wire harness
assembly.

h. Carefully take off the HVAC assembly from the cabin.

Disassembly

1. Remove the A/C element (

See page 31-72

).

2. Remove the blower assembly (

See page 31-73

).

3. Remove the blower speed resistor (

See page 31-74

).

4. Remove the inner/outer circulation damper motor (

See page 31-75

).

5. Remove the mode damper servo motor (

See page 31-76

).

6. Remove the mix damper servo motor (

See page 31-77

).

7. Remove the HVAC assembly transition duct.

a. Detach the claws (arrow) on both sides and remove

the transition duct (1) from the HVAC assembly.

8. Remove the air inlet assembly.

a. Remove the air inlet assembly right fixing screw

(arrow) and detach the fixing claws (1).



(Tightening torque: 2.5 ± 0.5 N·m)

RT21310320

1

RT21310330

1

RT21310340

31–

81

31

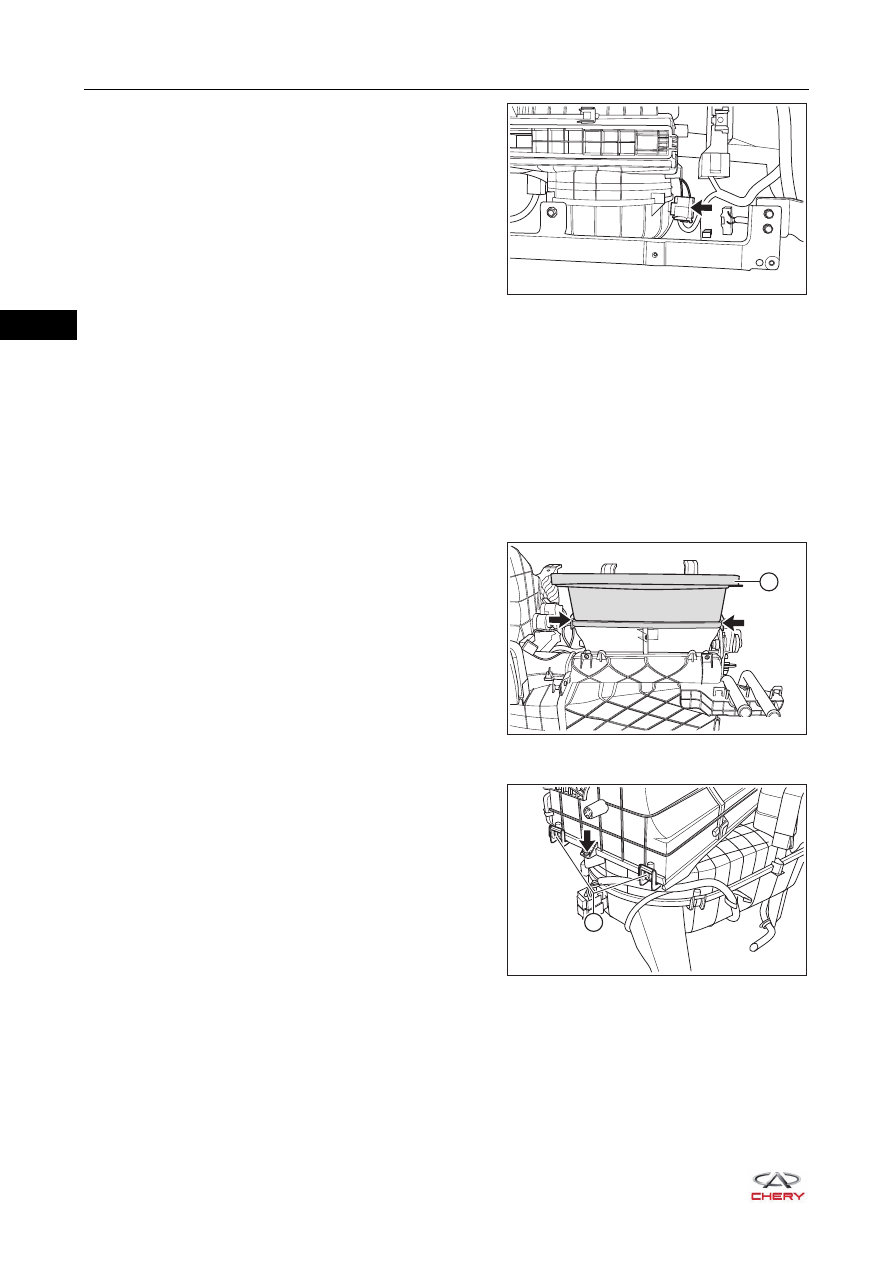

b. Remove 2 fixing screws (arrow) from the left side of

air inlet assembly.



(Tightening torque: 2.5 ± 0.5 N·m)

c. Remove the air inlet assembly.

9. Remove the inner/outer circulation damper set.

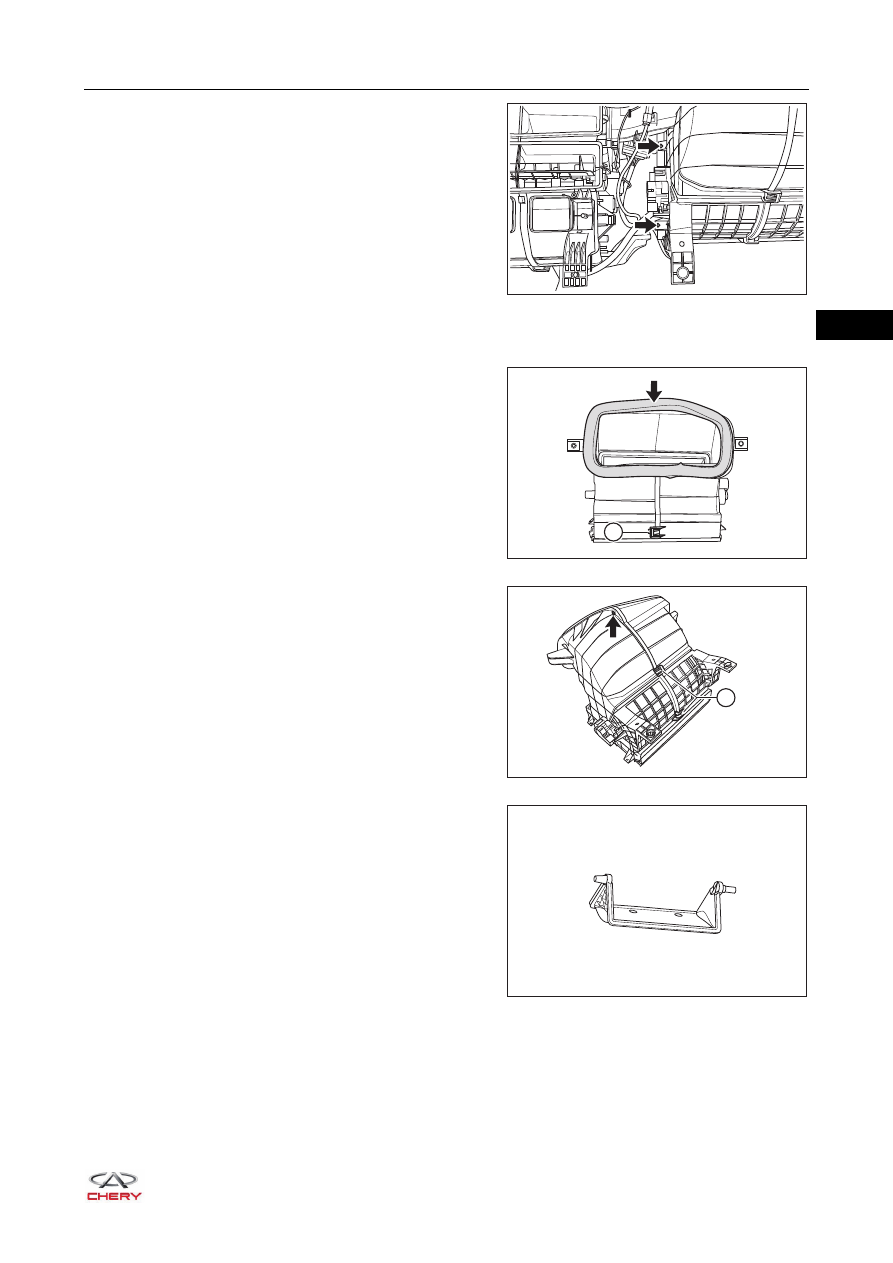

a. Remove the air inlet assembly grommet (arrow) and

detach the fixing claw (1) on front part.

b. Remove the air inlet assembly rear fixing screw

(arrow) and detach the fixing claws (1).



(Tightening torque: 2.5 ± 0.5 N·m)

c. Detach the air inlet housing assembly and remove the

inner/outer circulation damper set.

RT21310350

1

RT21310360

1

RT21310370

RT21310380

31–

82

31

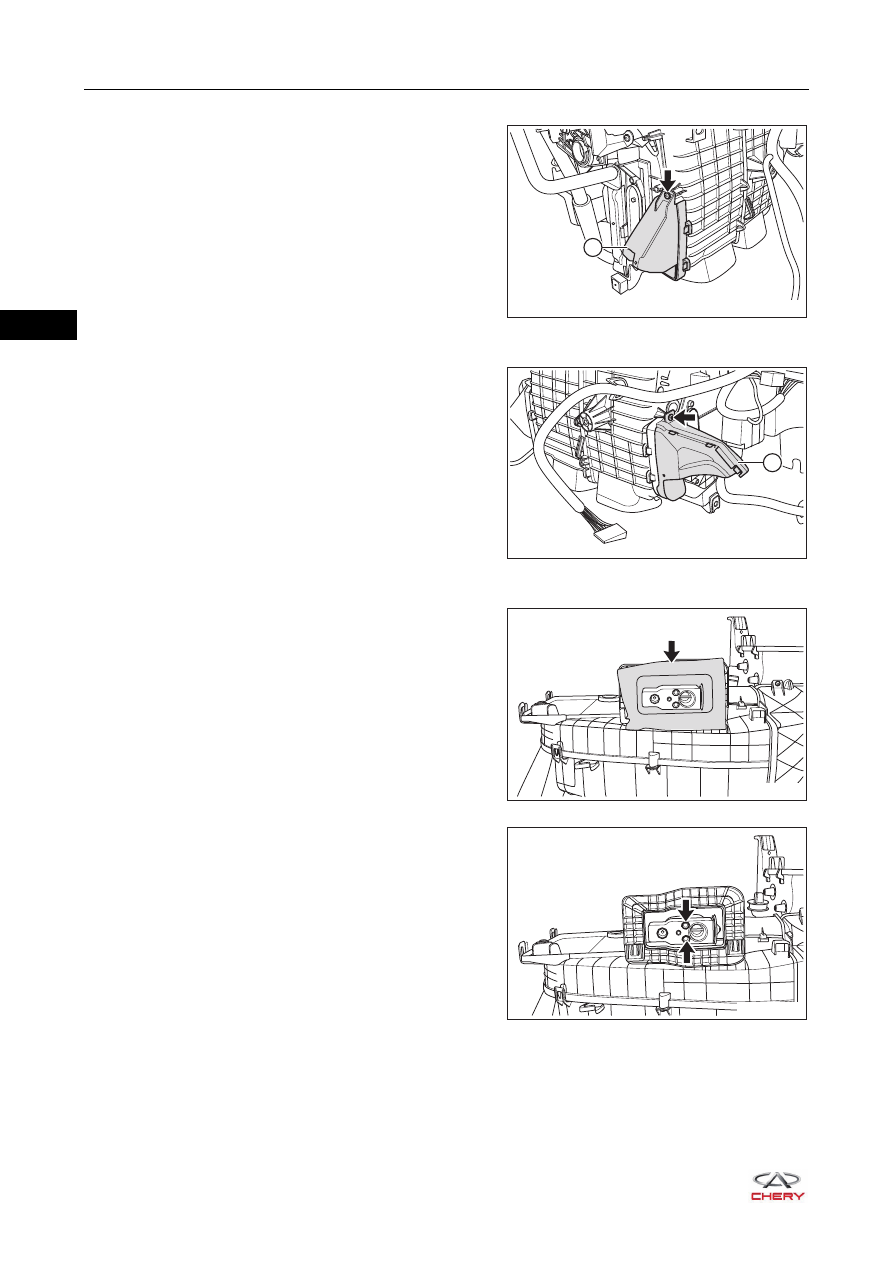

10.Remove the left foot fan shield.

a. Remove the fixing screw (arrow), detach the fixing

claw and detach the left foot fan shield (1) from the
HVAC assembly.



(Tightening torque: 2.5 ± 0.5 N·m)

11.Remove the right foot fan shield.

a. Remove the fixing screw (arrow), detach the fixing

claw and detach the right foot fan shield (1) from the
HVAC assembly.



(Tightening torque: 2.5 ± 0.5 N·m)

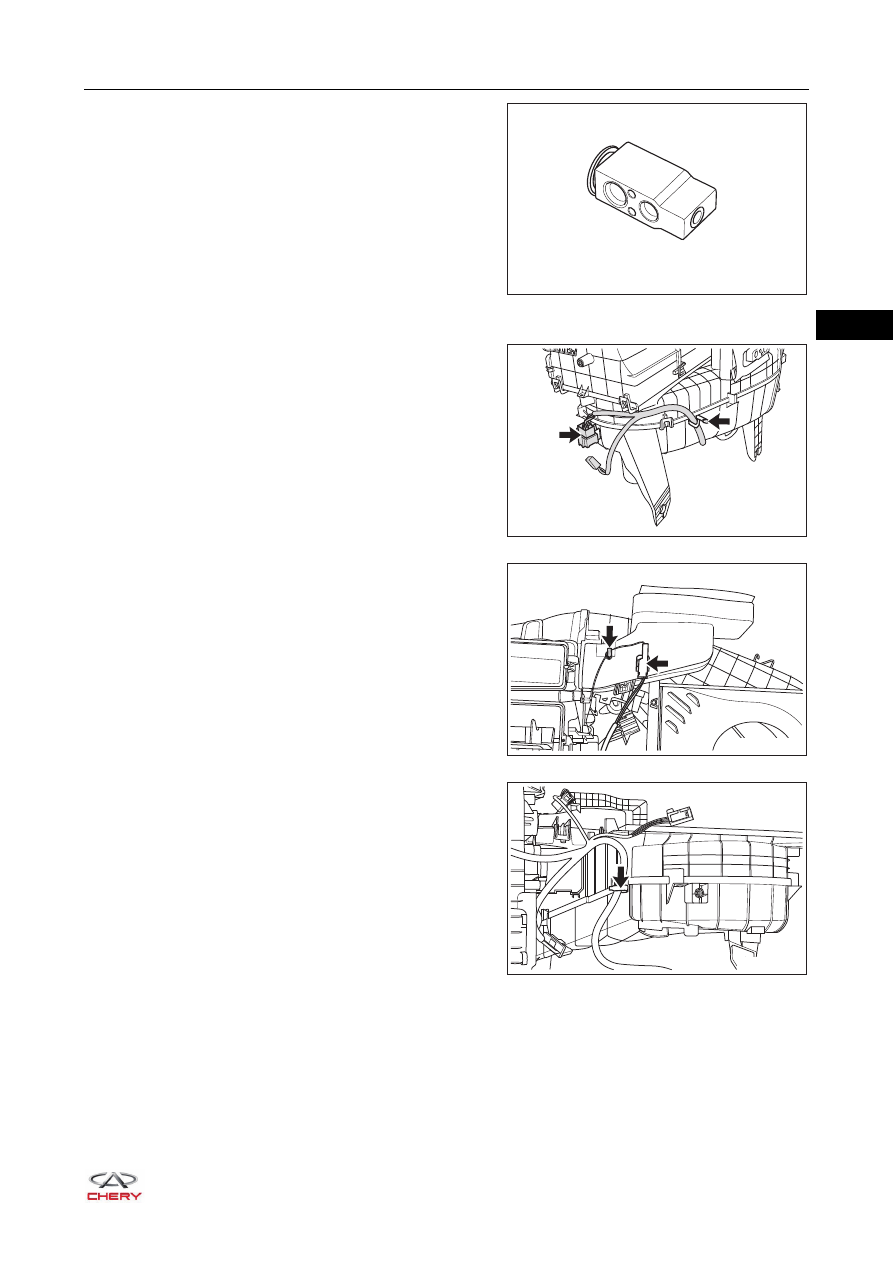

12.Remove the expansion valve.

a. Remove the evaporator core line grommet (arrow).

b. Remove 2 fixing bolts (arrow) between expansion

valve and expansion valve mounting pressure plate.



(Tightening torque: 7 ± 1 N·m)

1

RT21310390

1

RT21310400

RT21310410

RT21310420

31–

83

31

c. Detach the A/C high/low pressure line and remove the

expansion valve carefully.

13.Remove the blower case assembly.

a. Detach the A/C wire harness and connector (arrow)

from the blower case assembly.

b. Detach the evaporator temperature sensor wire

harness and connector (arrow) from the blower case
assembly.

c. Detach the A/C wire harness (arrow) from the blower

case assembly.

RT21310430

RT21310440

RT21310450

RT21310460
