Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагностиче-

ского кода

Условия уста-

новки диагно-

стического кода

Условия записи диагностического

кода

B100813

Обрыв цепи управления
задним противотуманным
фонарем

Замок зажигания
в положении ON

Лампа заднего противотуманного

•

фонаря

Жгут проводов или разъем

•

Блок управления системами кузо-

•

ва (BCM)

B100871

Заедание привода цепи
управления задним про-
тивотуманным фонарем

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте лампу заднего противотуманного фонаря

a.  Снимите лампу заднего противотуманного фонаря и проверьте, не перегорела ли нить лампы

заднего противотуманного фонаря.

НЕИСПРАВНОСТЬ



Замените лампу заднего противоту-
манного фонаря

OK

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK и отсоедините «отрицательный» провод

аккумуляторной батареи.

b.  Отсоедините разъемы B-043 и E-072 блока управления оборудованием кузова (BCM).
c.  Отсоедините разъем B-028 жгута проводов заднего левого противотуманного фонаря и

разъем B-037 жгута проводов заднего правого противотуманного фонаря.

d.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов

проводов.

e.  Найдите сломанные, погнутые, выступающие или корродированные контакты.
f.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

  35

35-61

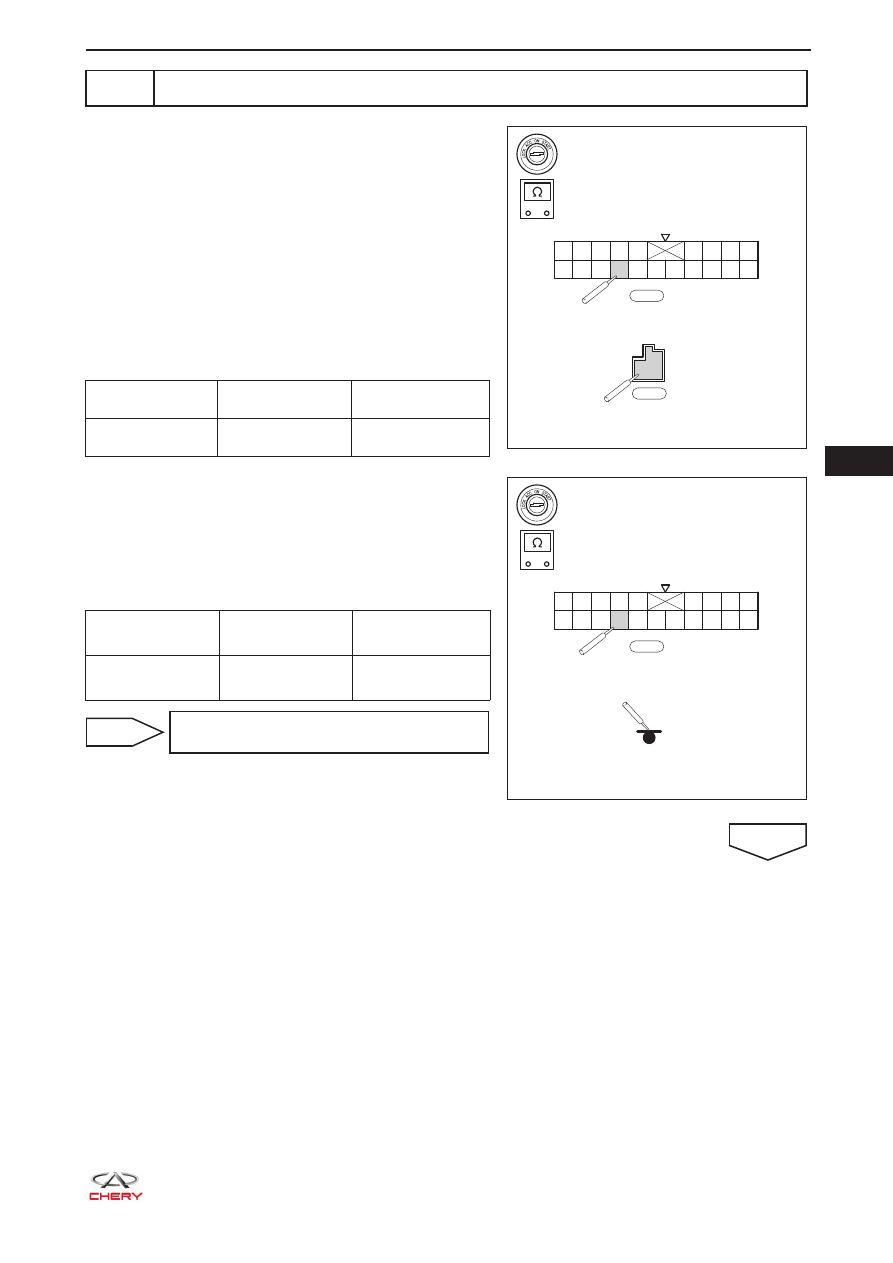

3

Проверьте цепь управления заднего противотуманного фонаря

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъемы B-043 и E-072 блока управле-

ния оборудованием кузова (BCM).

d. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C13
разъема B-043 блока BCM и контакт E1 разъема
E-072 блока BCM для проверки, имеется ли корот-
кое замыкание на цепь питания в соответствии с
приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C13) -

E-072 (E1)

Всегда

Отсутствие про-

водимости

e. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C13
разъема B-043 блока BCM и «массой» кузова для
проверки, имеется ли короткое замыкание на «мас-
су» в соответствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C13) -

«масса» кузова

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

-

+

RT21350720

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

E-072

E1

-

+

RT21350730

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

       35

35-62

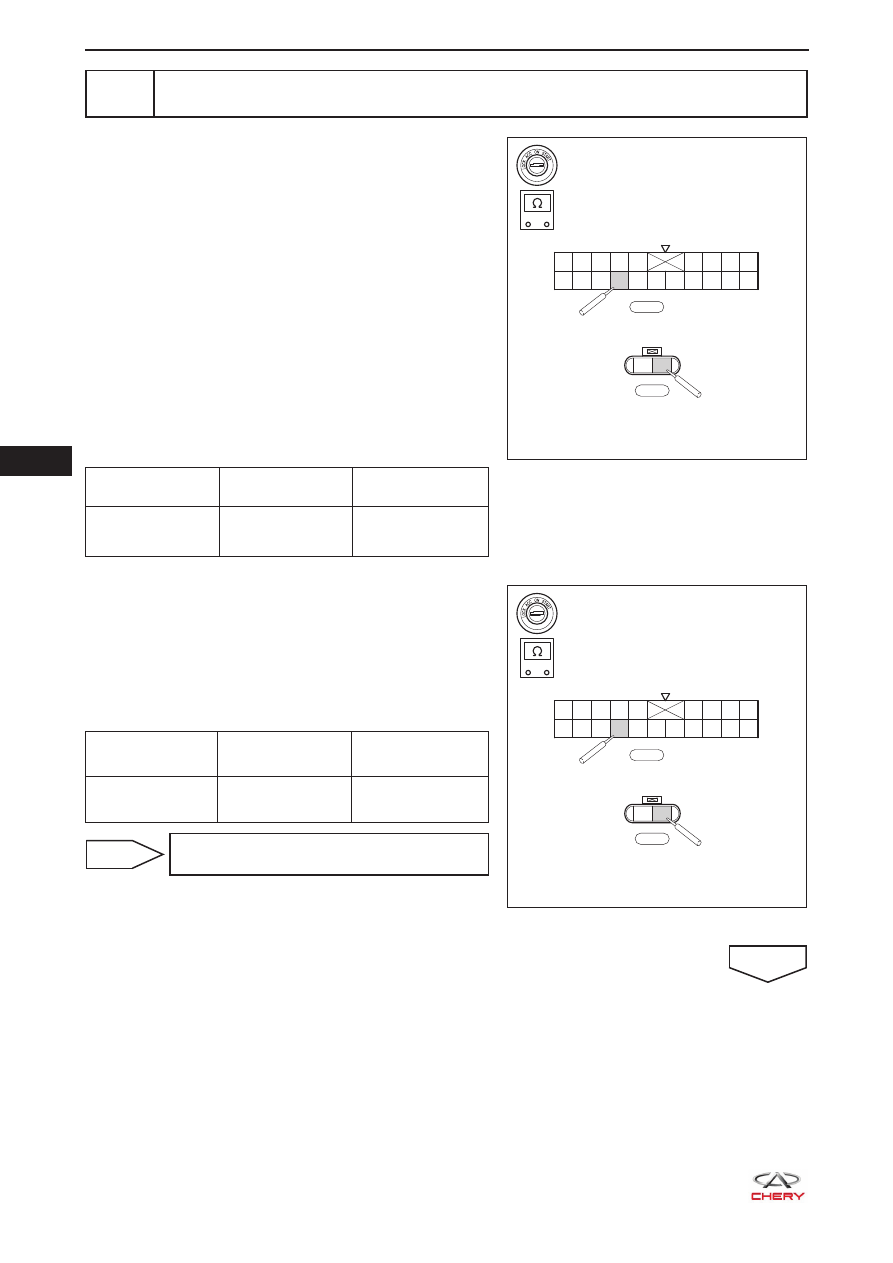

4

Проверьте жгут проводов и разъем (задний противотуманный фонарь - блок
управления оборудованием кузова (BCM)).

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъем B-043 блока управления систе-

мами кузова (BCM).

d.  Отсоедините разъем B-028 жгута проводов заднего

левого противотуманного фонаря и разъем B-037
жгута проводов заднего правого противотуманного
фонаря.

e. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C13
разъема B-043 блока BCM и контактом 2 разъема
B-028 жгута проводов заднего левого противоту-
манного фонаря в соответствии с приведенной ниже
таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

B-043 (C13) -

B-028 (2)

Всегда

Проводимость

имеется

f.  С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C13
разъема B-043 блока BCM и контактом 2 разъема
B-037 жгута проводов заднего правого противоту-
манного фонаря в соответствии с приведенной ниже
таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C13) -

B-037 (2)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

-

+

RT21350740

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

B-028

-

+

RT21350750

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

B-037

  35

35-63

5

Подтвердите диагностические коды

a.  Надежно присоедините все отсоединенные разъемы.
b.  Присоедините «отрицательный» провод аккумуляторной батареи.
c. Включите

зажигание.

d.  Используйте диагностический тестер X-431 3G с последней версией программного

обеспечения для записи и удаления диагностических кодов, записанных в блоке управления
системами кузова (BCM).

e.  Поверните замок зажигания в положение LOCK и подождите несколько минут.
f.  Поверните замок зажигания в положение ON.
g.  Снова используйте диагностический тестер X-431 3G для считывания диагностических

кодов, записанных в блоке управления оборудованием кузова (BCM).

Результат проверки

Обратитесь к

Выведены диагностические коды B100813 и

B100871

Неисправность

Диагностический код не выводится

OK

НЕИСПРАВНОСТЬ



Замените бок управления системами
кузова (BCM)

OK

Система исправна
