       35

35-52

Диагностический код

B100411

Короткое замыкание на «массу» выходной цепи
управления правыми стояночными фонарями

Диагностический код

B100413

Обрыв выходной цепи управления правыми стоя-
ночными фонарями

Диагностический код

B100419

Сила тока в выходной цепи управления правыми
стояночными фонарями выше предельного значе-
ния

  35

35-53

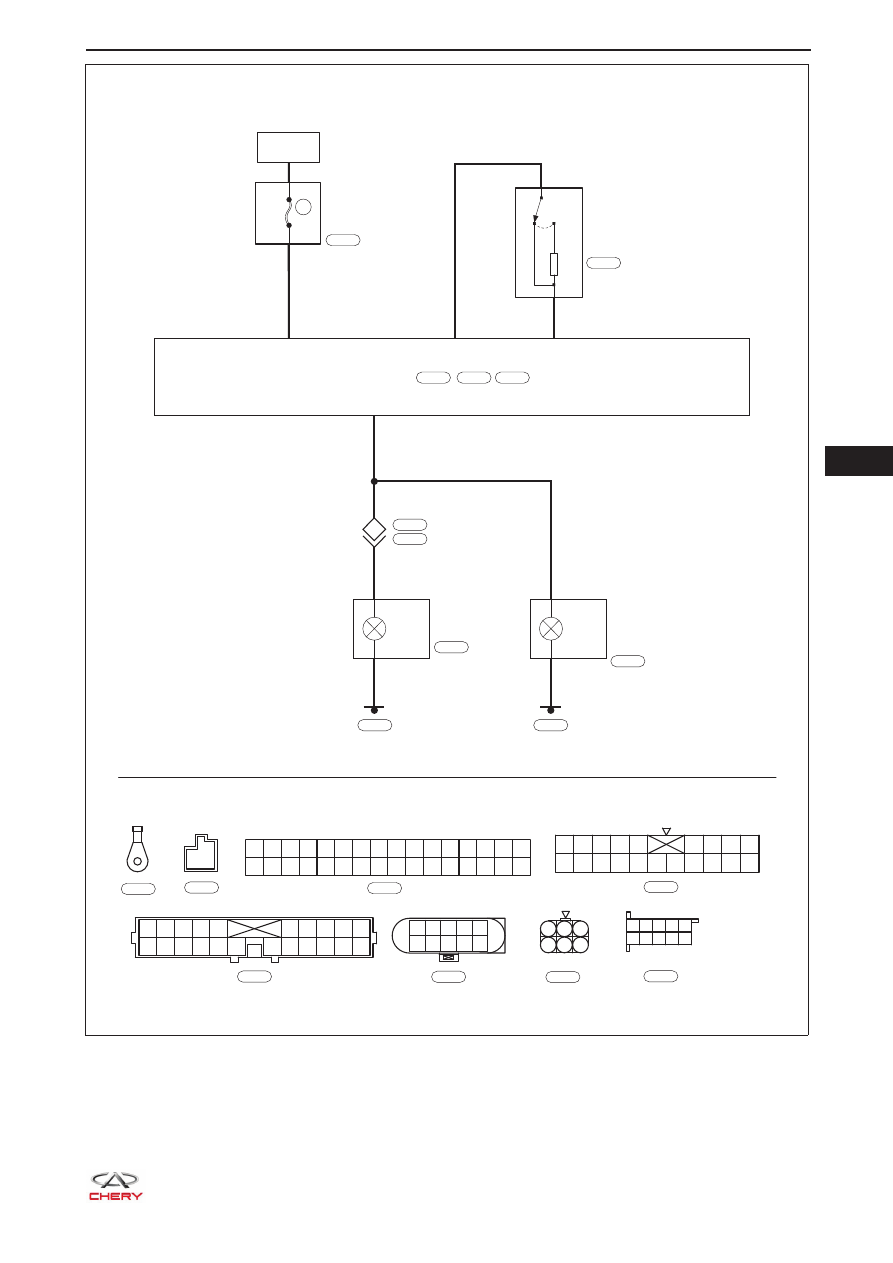

ET21350180

B-018

E-031

Блок BCM E-072

B-043

I-005

E1

3

1

2

3

4

5

11

12

13

14

15

6

7

8

9

10

22 21 20 19 18 17

16

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

E-061

W

E-072

W

B-043

1

2

3

4

5

6

B

B-016

W

B-048

B

E-034

9

7

5

3

1

10 8

6

4

2

R

E1

60A

MF03

3

LG

LG

C8

8

1

15

B

LG

6

1

B

E-061

B-048
E-070

E-034

B-016

1

2

3

4

5

6

7

8

9

10

A32

A31

A30

A29

A28

A16

A15

A14

A13

A12

A11

A10

A9

A8

A7

A6

A5

A4

A3

A2

A1

A27

A26

A25

A24

A23

A22

A21

A20

A19

A18

A17

L

I-005

B

I-011

A32

8

A10

2

B

L

220

OFF

PARK

I-011

АККУМУЛЯТОР1

НАЯ БАТАРЕЯ

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

ПЕРЕКЛЮЧАТЕЛЬ
НАРУЖНЫХ
ОСВЕТИТЕЛЬНЫХ
ПРИБОРОВ

ГАБАРИТ1
НЫЙ
ФОНАРЬ

ГАБАРИТ1
НЫЙ
ФОНАРЬ

ПРАВАЯ
ФАРА

ЗАДНИЙ ПРАВЫЙ
КОМБИНИРОВАННЫЙ
ФОНАРЬ

       35

35-54

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагностического

кода

Условия установки

диагностического

кода

Условия записи диа-

гностического кода

B100411

Короткое замыкание на «массу» вы-
ходной цепи управления правыми
стояночными фонарями

Замок зажигания в
положении ON

Лампа габаритного

•

фонаря

Жгут проводов или

•

разъем

Блок управления

•

системами кузова
(BCM)

B100413

Обрыв выходной цепи управления
правыми стояночными фонарями

B100419

Сила тока в выходной цепи управ-
ления правыми стояночными фона-
рями выше предельного значения

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте лампу стояночного фонаря

a.  Снимите лампу стояночного фонаря и проверьте, не перегорела ли нить лампы стояночного фо-

наря.

НЕИСПРАВНОСТЬ



Замените лампу стояночного фонаря

OK

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK и отсоедините «отрицательный» провод

аккумуляторной батареи.

b.  Отсоедините разъемы B-043 и E-072 блока управления оборудованием кузова (BCM).
c.  Отсоедините разъем E-034 жгута проводов передней правой фары и разъем B-016 заднего

правого комбинированного фонаря.

d.  Отсоедините разъем B-048 жгута проводов кузова и разъем E-070 жгута проводов

моторного отсека.

e.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов

проводов.

f.  Найдите сломанные, погнутые, выступающие или корродированные контакты.
g.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

  35

35-55

3

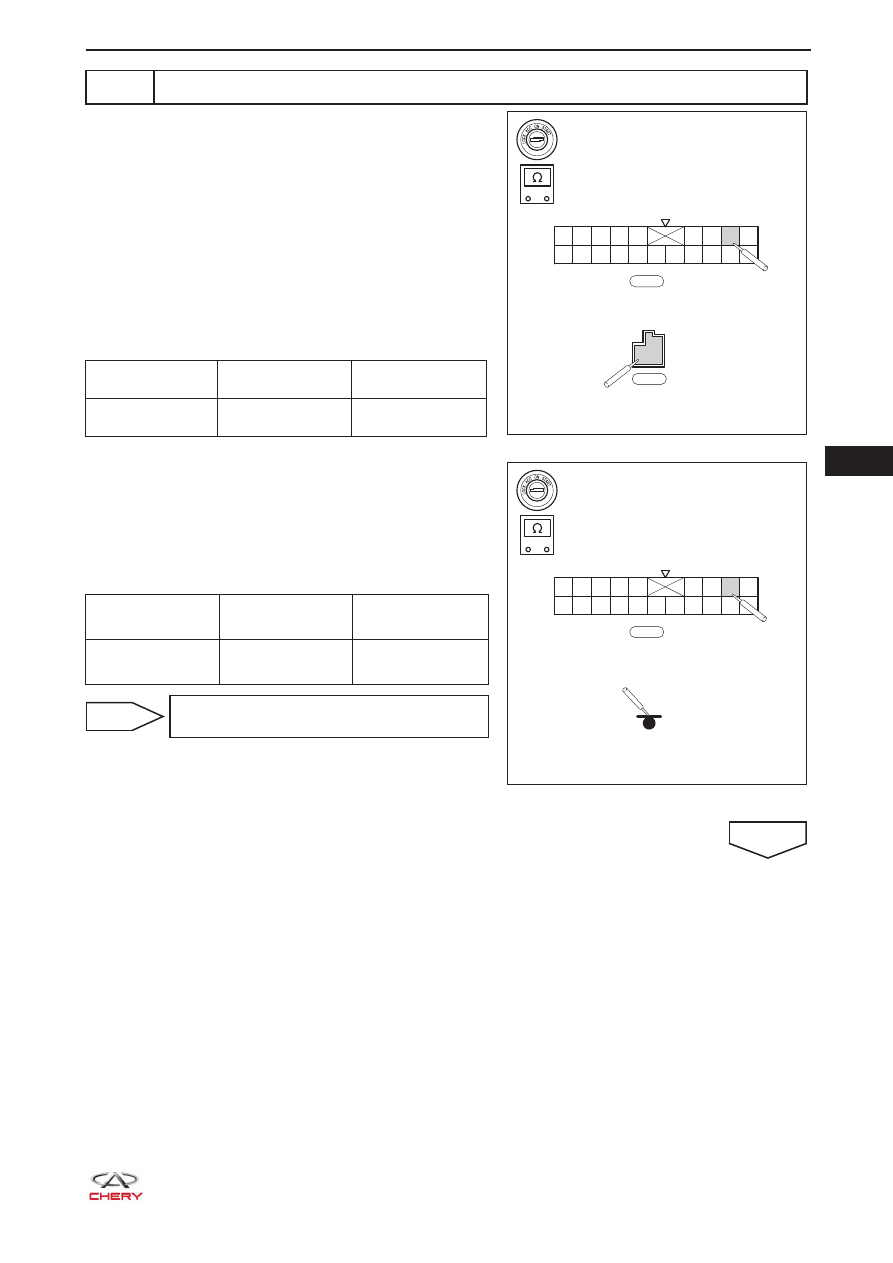

Проверьте цепь управления правыми стояночными фонарями

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъемы B-043 и E-072 блока управле-

ния оборудованием кузова (BCM).

d. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C8
разъема B-043 блока BCM и контакт E1 разъема
E-072 блока BCM для проверки, имеется ли корот-
кое замыкание на цепь питания в соответствии с
приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C8) -

E-072 (E1)

Всегда

Отсутствие про-

водимости

e. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C8
разъема B-043 блока BCM и «массой» кузова для
проверки, имеется ли короткое замыкание на «мас-
су» в соответствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C8) -

«масса» кузова

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

-

+

RT21350660

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

E-072

E1

-

+

RT21350670

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043
