Chery Tiggo 5 (T21). Руководство по ремонту - часть 399

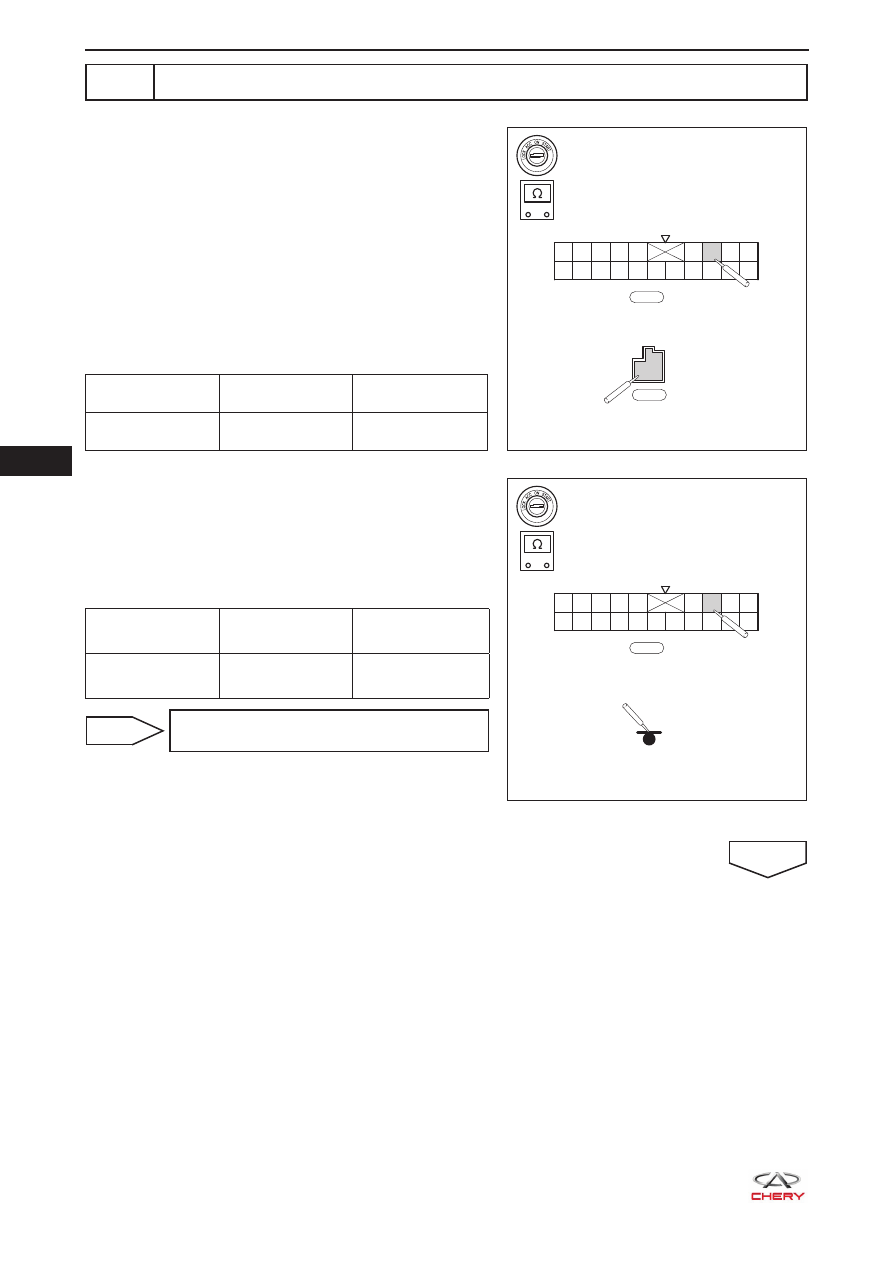

       35

35-48

3

Проверьте цепь управления левыми стояночными фонарями

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъемы B-043 и E-072 блока управле-

ния оборудованием кузова (BCM).

d. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C7
разъема B-043 блока BCM и контакт E1 разъема
E-072 блока BCM для проверки, имеется ли корот-
кое замыкание на цепь питания в соответствии с
приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

B-043 (C7) -

E-072 (E1)

Всегда

Отсутствие про-

водимости

e. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C7
разъема B-043 блока BCM и «массой» кузова для
проверки, имеется ли короткое замыкание на «мас-
су» в соответствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

B-043 (C7) -

«масса» кузова

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

-

+

RT21350600

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

E-072

E1

-

+

RT21350610

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

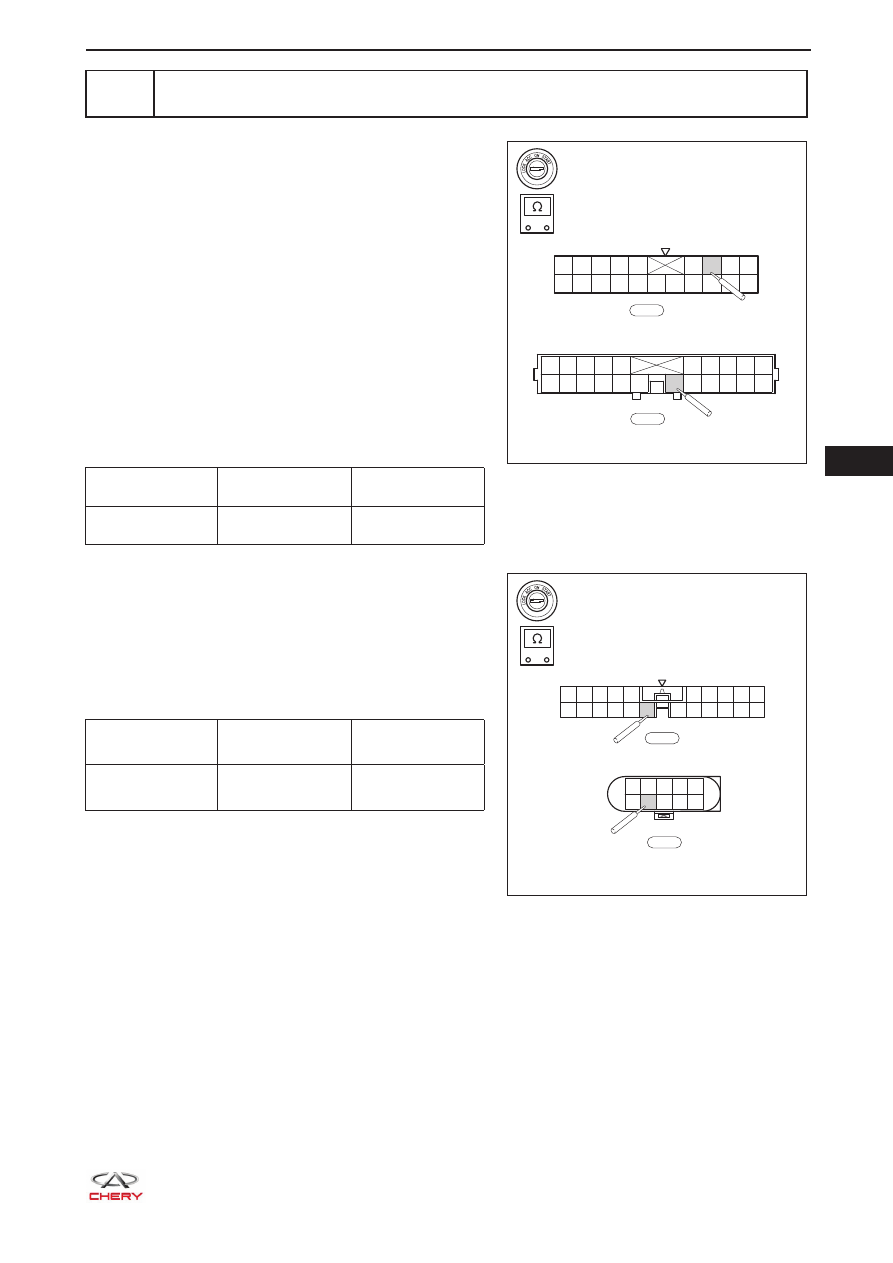

  35

35-49

4

Проверьте жгут проводов и разъем (левый стояночный фонарь - блок управления
оборудованием кузова (BCM)).

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъем B-043 блока управления систе-

мами кузова (BCM).

d.  Отсоедините разъем E-056 жгута проводов перед-

ней левой фары и разъем B-021 заднего левого ком-
бинированного фонаря.

e.  Отсоедините разъем B-048 жгута проводов кузова и

разъем E-070 жгута проводов моторного отсека.

f.  С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C7
разъема B-043 блока BCM и контактом 16 разъема
B-048 жгута проводов кузова в соответствии с при-
веденной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C7) -

B-048 (16)

Всегда

Проводимость

имеется

g. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом 16
разъема E-070 жгута проводов моторного отсека и
контактом 8 разъема E-056 жгута проводов перед-
ней левой фары в соответствии с приведенной ниже
таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

E-070 (16) -

E-056 (8)

Всегда

Проводимость

имеется

-

+

RT21350620

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

3

4

5

11

12

13

14

15

6

7

8

9

10

22 21 20 19 18 17

16

B-048

-

+

RT21350630

E-070

1

2

3

4

5

6

7

8

9 10

11 12 13 14 15

18

17

16

19 20 21 22

E-056

9

7

5

3

1

10 8

6

4

2

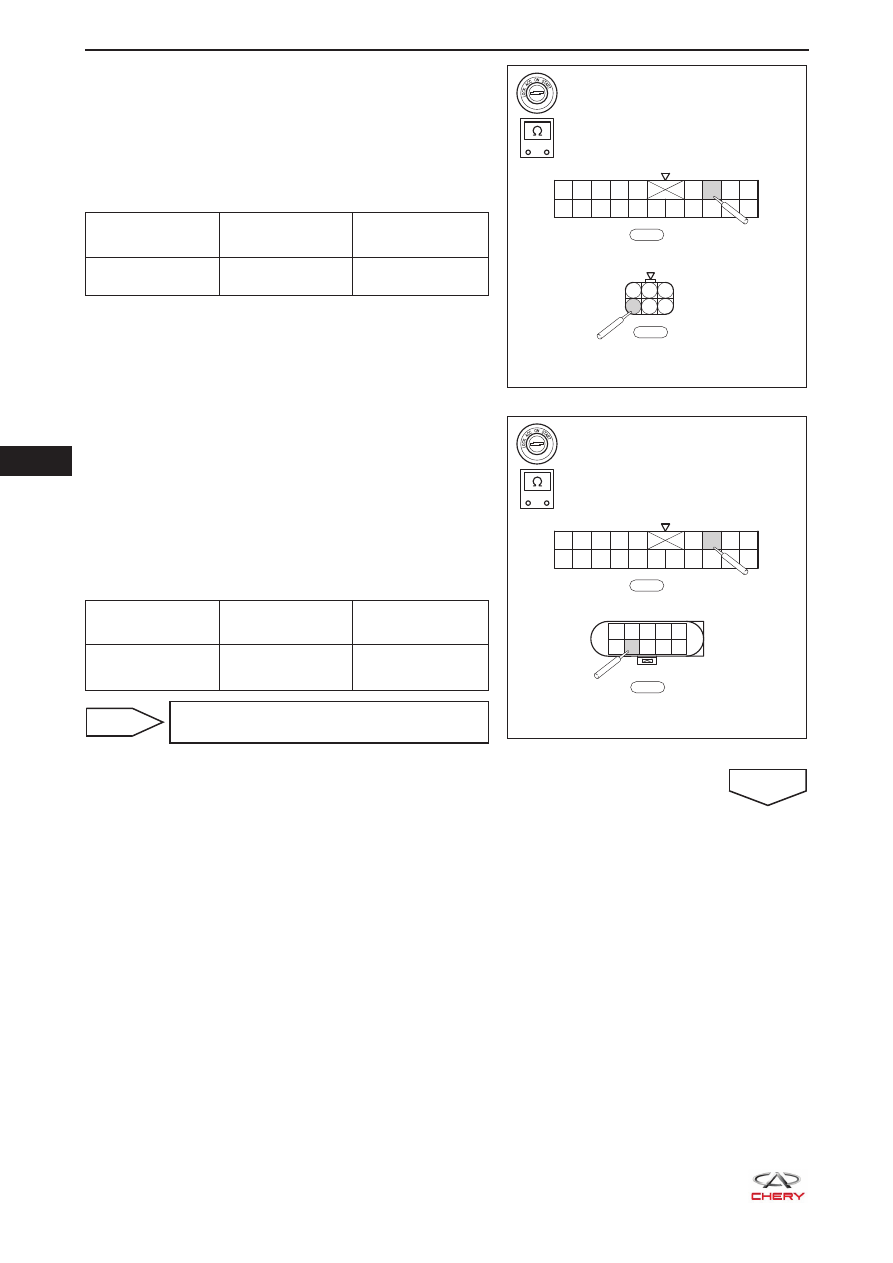

       35

35-50

h.

 С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C7
разъема B-043 блока BCM и контактом 6 разъема
B-021 жгута проводов заднего левого комбиниро-
ванного фонаря в соответствии с приведенной ниже
таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C7) -

B-021 (6)

Всегда

Проводимость

имеется

i.   Отсоедините разъем B-048 жгута проводов кузова и

разъем E-070 жгута проводов моторного отсека.

j.

 С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C7
разъема B-043 блока BCM и контактом 8 разъема
B-043 жгута проводов заднего левого комбиниро-
ванного фонаря в соответствии с приведенной ниже
таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C7) -

E-056 (8)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

-

+

RT21350640

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

3

4

5

6

B-021

-

+

RT21350650

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

E-056

9

7

5

3

1

10 8

6

4

2

  35

35-51

5

Подтвердите диагностические коды

a.  Надежно присоедините все отсоединенные разъемы.

b.  Присоедините «отрицательный» провод аккумуляторной батареи.

c. Включите

зажигание.

d.  Используйте диагностический тестер X-431 3G с последней версией программного обеспечения

для записи и удаления диагностических кодов, записанных в блоке управления системами кузо-
ва (BCM).

e.  Поверните замок зажигания в положение LOCK и подождите несколько минут.

f.  Поверните замок зажигания в положение ON.

g.  Снова используйте диагностический тестер X-431 3G для считывания диагностических кодов, за-

писанных в блоке управления оборудованием кузова (BCM).

Результат проверки

Обратитесь к

Записаны диагностические коды B100311,

B100313 и B100319

Неисправность

Диагностический код не выводится

OK

НЕИСПРАВНОСТЬ



Замените бок управления системами
кузова (BCM)

OK

Система исправна
