Chery Tiggo 5 (T21). Руководство по ремонту - часть 379

       33

33-14

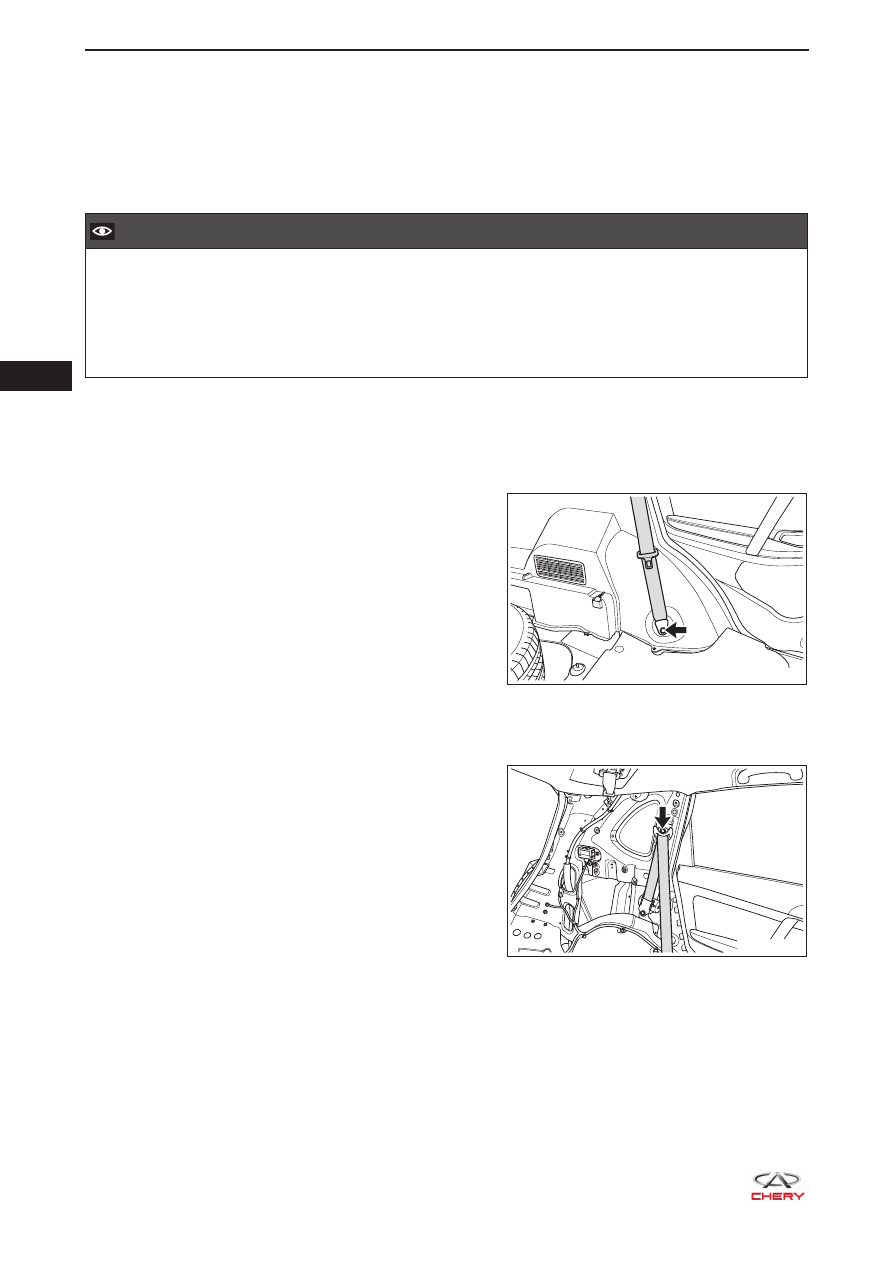

Ремень безопасности заднего сиденья

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.

•

Ниже изложена последовательность выполнения работы на левой стороне.

•

  ВНИМАНИЕ

Во избежание несчастных случаев при снятии ремня безопасности заднего сиденья требуется

•

надевать средства защиты для обеспечения безопасности.

При снятии ремня безопасности заднего сиденья следует прилагать соответствующее усилие

•

и исключить грубые действия.

БУДЬТЕ ОСТОРОЖНЫ, чтобы не поцарапать отделку салона при снятии ремня безопасности

•

заднего сиденья.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите заднее сиденье (

см. с. 46-25

).

4.  Снимите ремень безопасности заднего левого сиденья.

a.  Отверните болт нижнего крепления (указан

стрелкой) ремня безопасности заднего сиденья.
(Момент затяжки: 50 ± 5 Н·м)

b.  Снимите нижнюю обивку левой задней стойки

кузова (

см. с. 49-23

).

c.  Снимите нижнюю обивку левой средней стойки кузова (

см. с. 49-26

).

d.  Отверните болт (указан стрелкой) верхнего

крепления ремня безопасности заднего
сиденья.



(Момент затяжки: 50 ± 5 Н·м)

RT21330110

RT21330121

  33

33-15

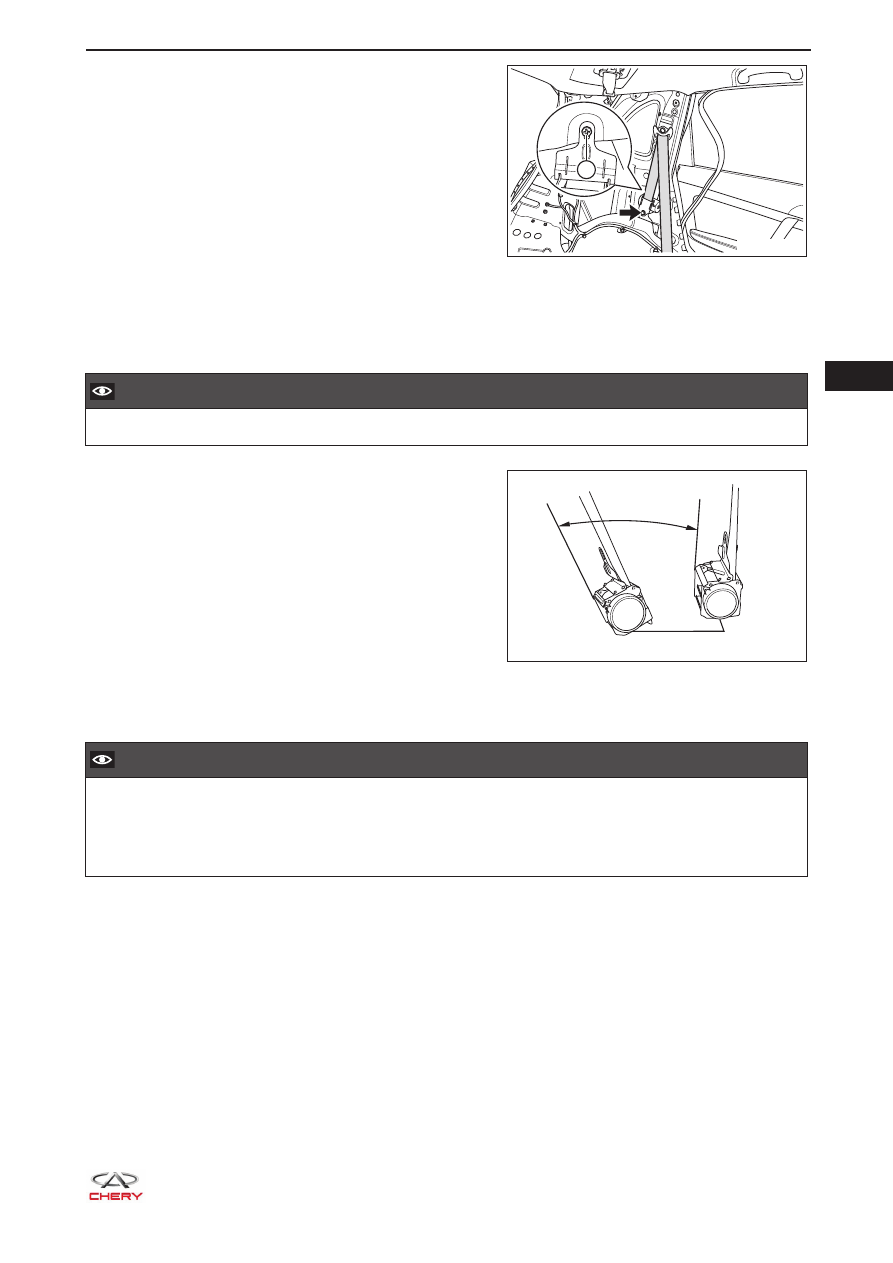

e.  Отверните болт крепления (указан стрелкой)

инерционной катушки ремня безопасности
заднего сиденья.



(Момент затяжки: 50 ± 5 Н·м)

f.  Отверните винт крепления (1) инерционной

катушки ремня безопасности заднего сиденья.



(Момент затяжки: 1,5 ± 0,5 Н·м)

g.  Снимите ремень безопасности заднего левого сиденья.

Проверка

Проверка инерционной катушки ремня безопасности заднего сиденья.

  ВНИМАНИЕ

ЗАПРЕЩАЕТСЯ разбирать инерционную катушку ремня безопасности заднего сиденья.

•

К СВЕДЕНИЮ:

Проверьте, что при угле наклона инерционной катушки
ремня безопасности заднего сиденья не более 15° лента
ремня безопасности может вытягиваться из инерцион-
ной катушки. Проверьте, что при наклоне инерционной
катушки на угол более 45° лента ремня безопасности за-
днего сиденья блокируется.

Если результат не соответствует требуемому, замените
ремень безопасности заднего сиденья в сборе.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке ремня безопасности заднего сиденья не допускайте его загрязнения и замасли-

•

вания, а также убедитесь в отсутствии повреждений.

При установке ремня безопасности заднего сиденья следует затягивать все болты и винты кре-

•

пления указанным моментом.

1

RT21330120

45

o

RT21330130

Заперт

Блокировки нет

Инерционная
катушка

       33

33-16

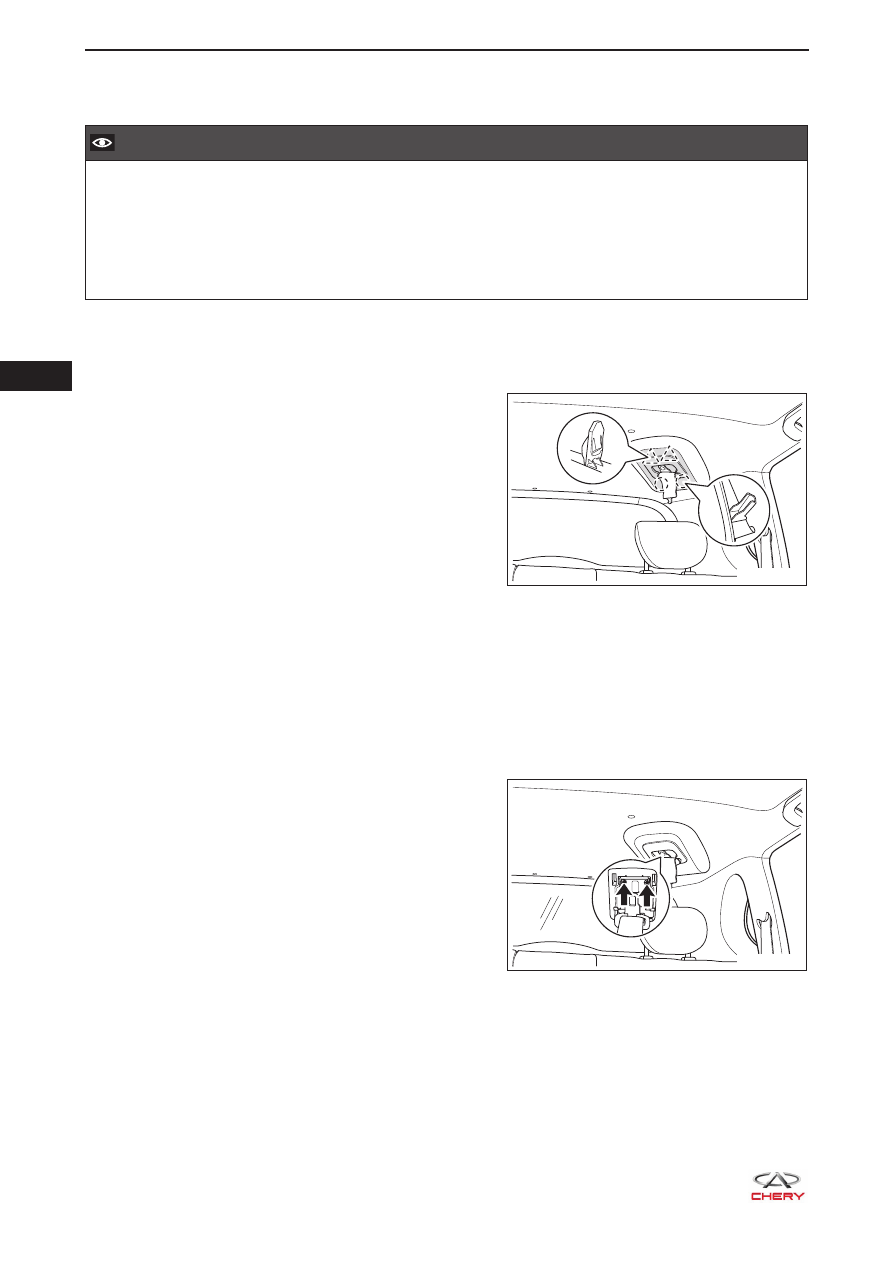

Ремень безопасности среднего сиденья заднего ряда

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев при снятии ремня безопасности среднего сиденья требуется

•

надевать средства защиты для обеспечения безопасности.

При снятии ремня безопасности среднего сиденья следует прилагать соответствующее усилие

•

и исключить грубые действия.

БУДЬТЕ ОСТОРОЖНЫ, чтобы не поцарапать отделку салона при снятии ремня безопасности

•

среднего сиденья.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите наружную крышку верхнего крепления ремня безопасности среднего сиденья.

a.  С помощью отвертки, обернутой защитной

лентой, освободите защелку на наружной
крышке верхнего крепления ремня
безопасности среднего сиденья и снимите
наружную крышку верхнего крепления ремня
безопасности среднего сиденья.

4.   Снимите обивку потолка (

см. с. 49-30

).

К СВЕДЕНИЮ:

Нет необходимости полностью снимать обивку по-
толка: нужно лишь опустить вниз заднюю часть обив-
ки так, чтобы можно было снять верхнее крепление
ремня безопасности среднего сиденья.

5.  Снимите внутреннюю крышку верхнего крепления

ремня безопасности среднего сиденья.

a.  Отверните 2 винта крепления (указаны

стрелкой) внутренней крышки верхнего
крепления ремня безопасности среднего
сиденья.



(Момент затяжки: 3 ± 0,5 Н·м)

RT21490311

RT21330150

  33

33-17

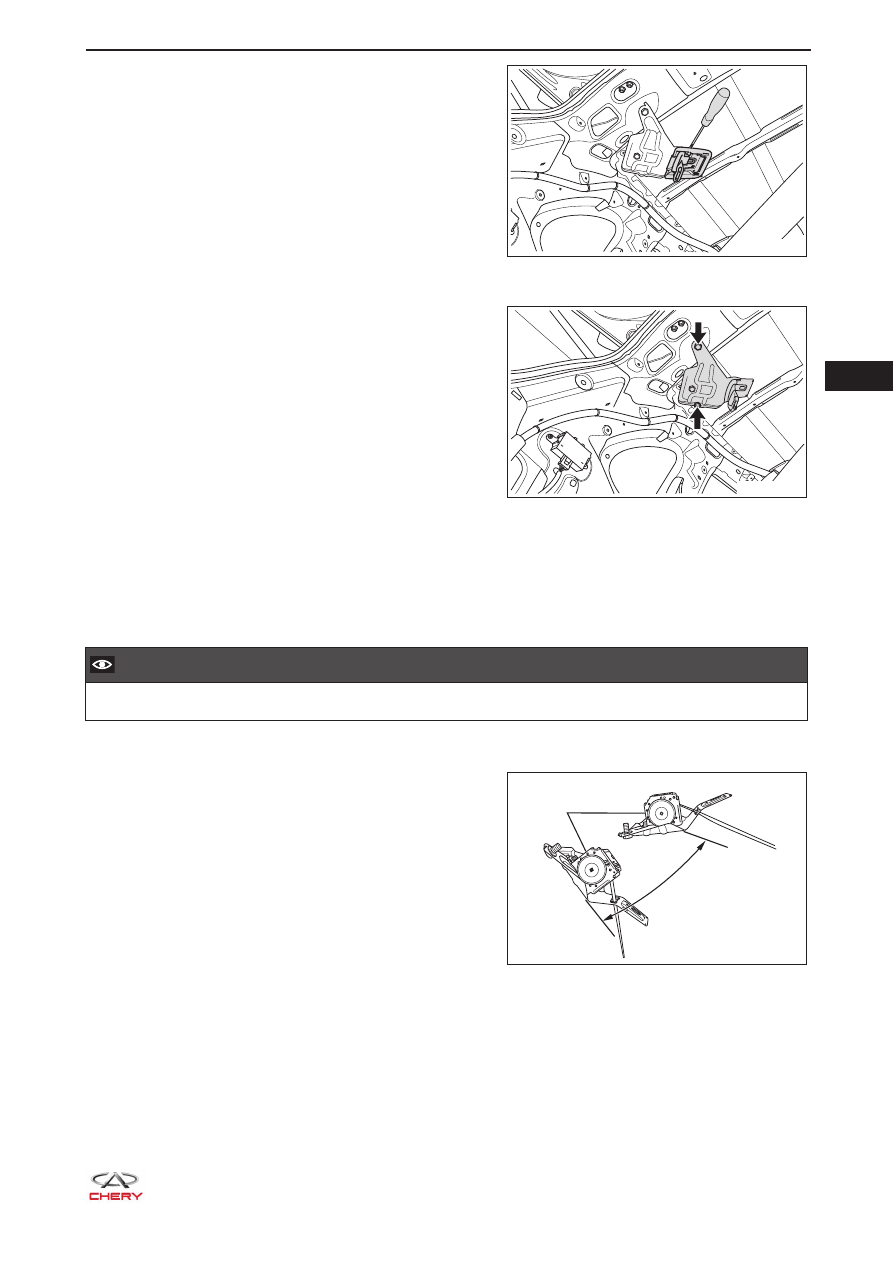

b.  С помощью отвертки, обернутой защитной

лентой, освободите зажим на внутренней
крышке верхнего крепления ремня
безопасности среднего сиденья.

c.  Снимите внутреннюю крышку верхнего

крепления ремня безопасности среднего
сиденья.

6.  Снимите ремень безопасности среднего сиденья

заднего ряда.
a.  Отверните 2 болта крепления (указаны

стрелкой) ремня безопасности среднего
сиденья.



(Момент затяжки: 50 ± 5 Н·м)

b.  Снимите ремень безопасности среднего сиденья заднего ряда.

Проверка

Проверка инерционной катушки ремня безопасности среднего сиденья заднего ряда.

  ВНИМАНИЕ

ЗАПРЕЩАЕТСЯ разбирать инерционную катушку ремня безопасности среднего сиденья.

•

К СВЕДЕНИЮ:

Проверьте, что при угле наклона инерционной катушки
ремня безопасности среднего сиденья заднего ряда не
более 15° лента ремня безопасности может вытягивать-
ся из инерционной катушки. Проверьте, что при накло-
не инерционной катушки на угол более 45° лента ремня
безопасности среднего сиденья блокируется.

Если результат не соответствует требуемому, замените
ремень безопасности среднего сиденья в сборе.

RT21330140

RT21330160

RT21330170

45

o

Заперт

Блокировки нет

Инерционная катушка
