       33

33-10

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке ремня безопасности переднего сиденья не допускайте его загрязнения и за-

•

масливания, а также убедитесь в отсутствии повреждений.

При установке ремня безопасности переднего сиденья следует затягивать все болты и винты

•

крепления указанным моментом.

  33

33-11

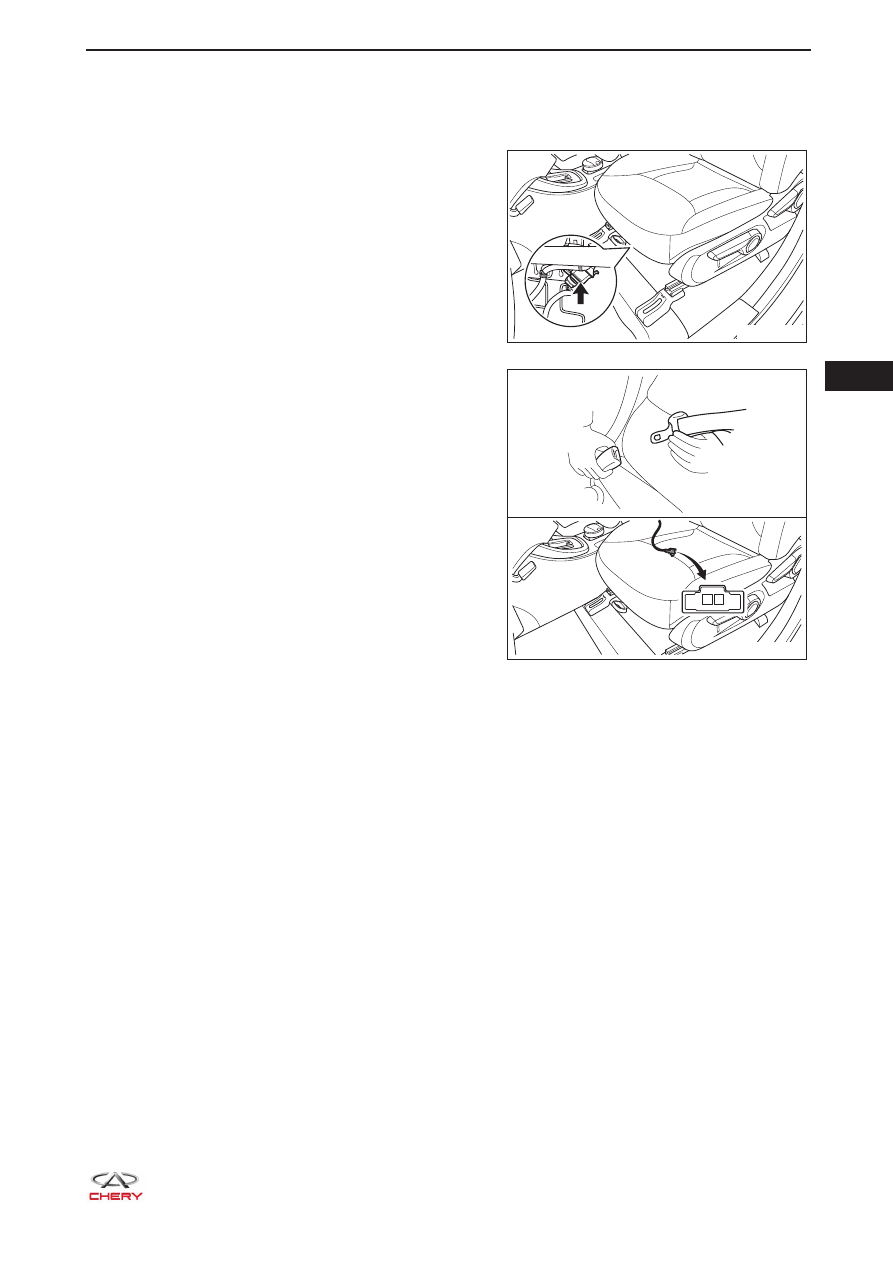

Замок ремня безопасности переднего сиденья

Проверка без снятия с автомобиля

1.  Проверьте замок ремня безопасности переднего сиденья.

a.  Отсоедините разъем замка ремня безопасности

переднего сиденья (указан стрелкой).

b.  С помощью цифрового мультиметра измерьте

сопротивление между контактами 1 и 2 разъема
замка ремня безопасности переднего сиденья.

При нормальных условиях измеренная величина
сопротивления составляет ∞ Ом (электрическая
проводимость отсутствует), если ремень без-
опасности переднего сиденья пристегнут. Из-
меренная величина сопротивления менее 0 Ом
(электрическая проводимость имеется), если
ремень безопасности переднего сиденья не при-
стегнут.

Если результат не соответствует требуемому,
замените замок ремня безопасности переднего
сиденья в сборе.

RT21330060

2 1

RT21330070

       33

33-12

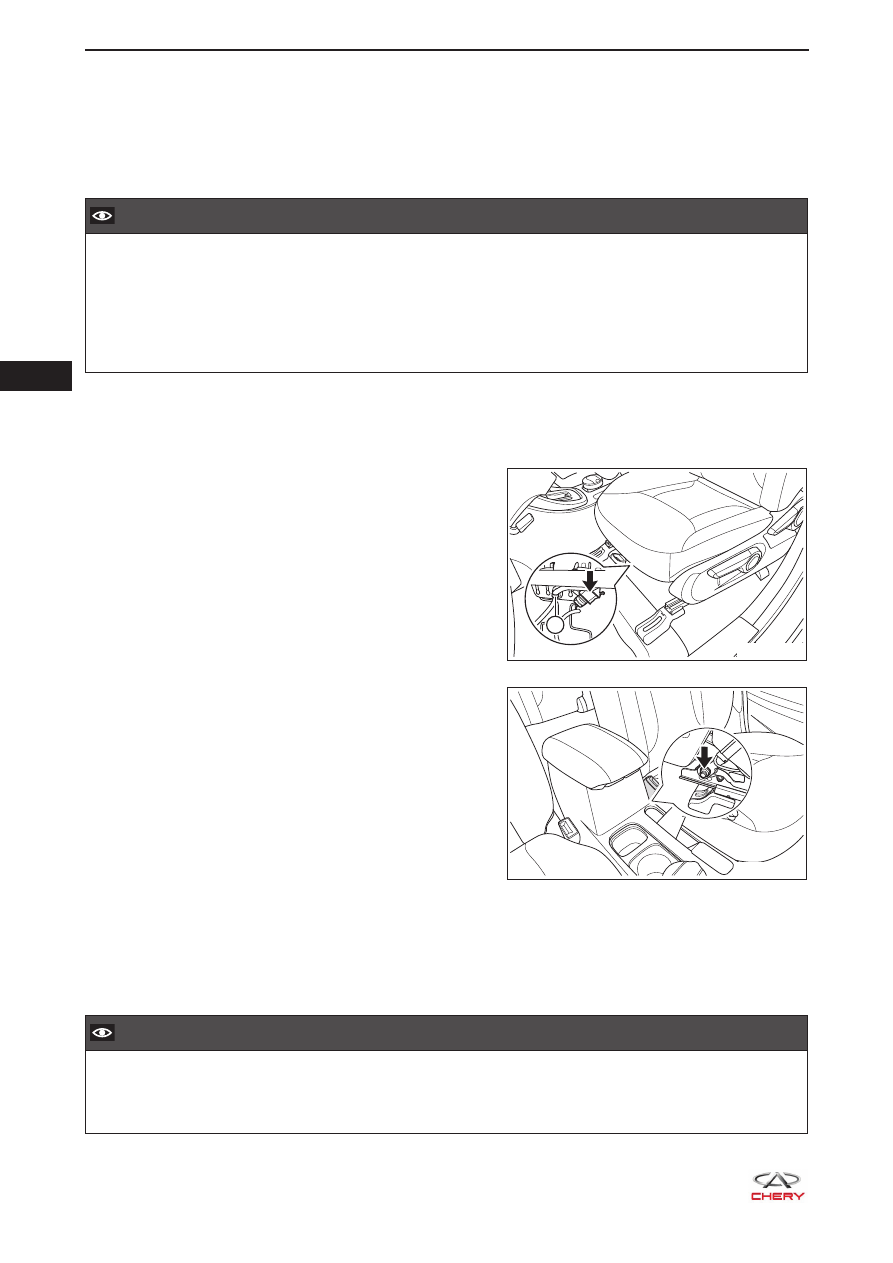

Снятие

К СВЕДЕНИЮ:

Для замка ремня безопасности переднего пассажира используйте такие же процедуры, что и для

•

замка ремня безопасности водителя.

Приведенные ниже процедуры относятся к ремню безопасности водителя.

•

  ВНИМАНИЕ

Во избежание несчастных случаев при снятии замка ремня безопасности переднего сиденья

•

требуется надевать средства защиты для обеспечения безопасности.

БУДЬТЕ ОСТОРОЖНЫ, чтобы не поцарапать отделку салона при снятии замка ремня безопас-

•

ности переднего сиденья.

БУДЬТЕ ОСТОРОЖНЫ, чтобы не повредить жгут проводов и разъем при снятии замка ремня

•

безопасности переднего сиденья.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите замок ремня безопасности переднего сиденья.

a.  С помощью отвертки, обернутой защитной

лентой, освободите зажим (1) разъема жгута
проводов.

b.  Отсоедините разъем замка ремня безопасности

переднего сиденья (указан стрелкой).

с.   Отверните гайку крепления (указана стрелкой)

замка ремня безопасности переднего сиденья.



(Момент затяжки: 50 ± 5 Н·м)

d.  Снимите замок ремня безопасности переднего

сиденья.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке замка ремня безопасности переднего сиденья следует затягивать все гайки кре-

•

пления указанным моментом.

При установке замка ремня безопасности переднего сиденья установите на место разъем.

•

RT21330080

1

RT21330090

  33

33-13

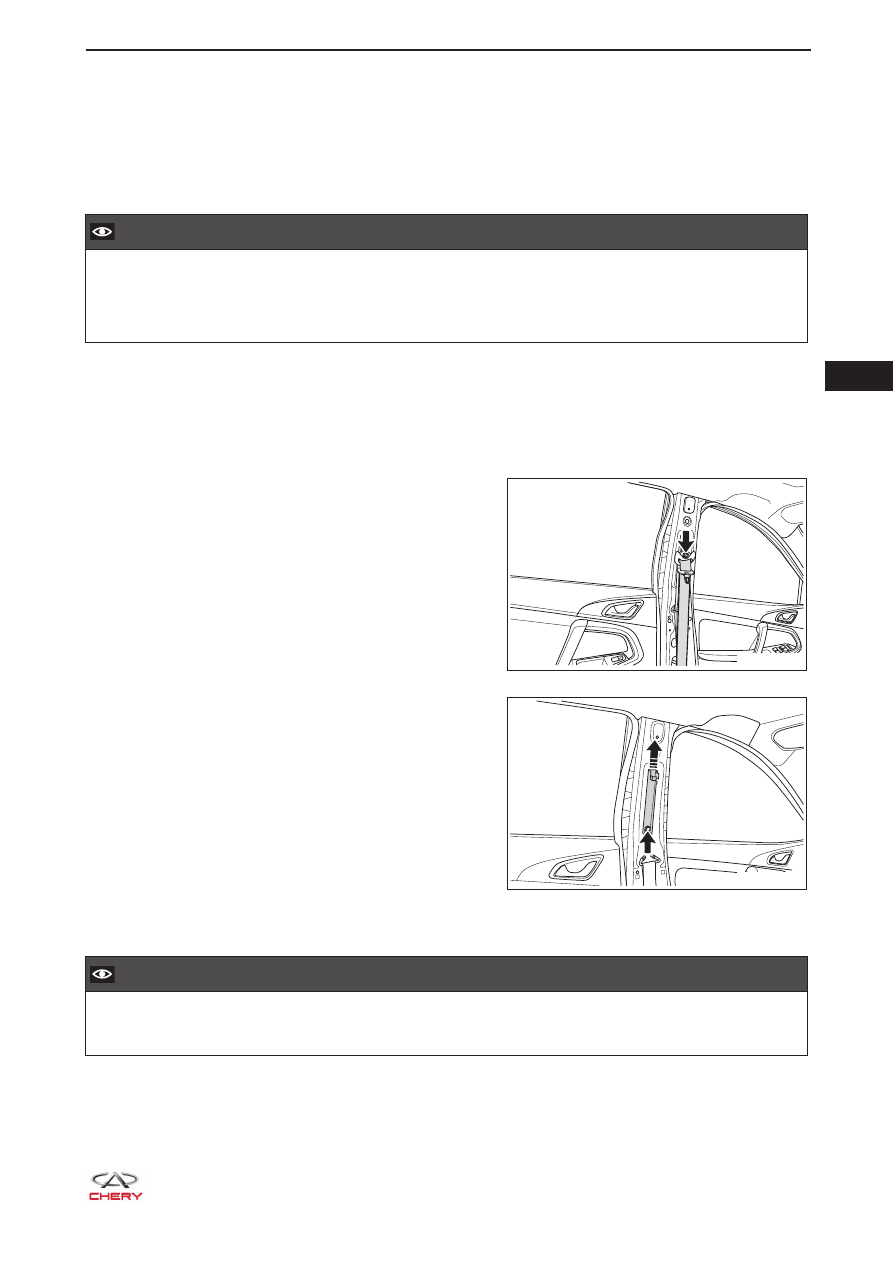

Верхнее регулируемое крепление ремня безопасности

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.

•

Ниже изложена последовательность выполнения работы на левой стороне.

•

  ВНИМАНИЕ

Во избежание несчастных случаев при снятии верхнего регулируемого крепления ремня безо-

•

пасности требуется надевать средства защиты для обеспечения безопасности.

БУДЬТЕ ОСТОРОЖНЫ, чтобы не поцарапать отделку салона при снятии верхнего регулируемо-

•

го крепления ремня безопасности.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите нижнюю обивку левой средней стойки кузова (

см. с. 49-20

).

4.  Снимите верхнюю обивку левой средней стойки кузова (

см. с. 49-21

).

5.  Снимите верхнее регулируемое крепление ремня безопасности.

a.  Отверните болт верхнего крепления (указан

стрелкой) ремня безопасности переднего
сиденья.



(Момент затяжки: 50 ± 5 Н·м)

b.  Отверните 2 болта крепления (указаны

стрелкой) верхнего регулируемого крепления
ремня безопасности.



(Момент затяжки: 23 ± 2 Н·м)

c.  Снимите верхнее регулируемое крепление

ремня безопасности в направлении стрелки, как
показано на рисунке.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке верхнего регулируемого крепления ремня безопасности следует затягивать все

•

болты крепления указанным моментом.

RT21330031

RT21330100
