19-

6

19 - СЦЕПЛЕНИЕ

RCH0000018

RCH0000019

RCH0000002

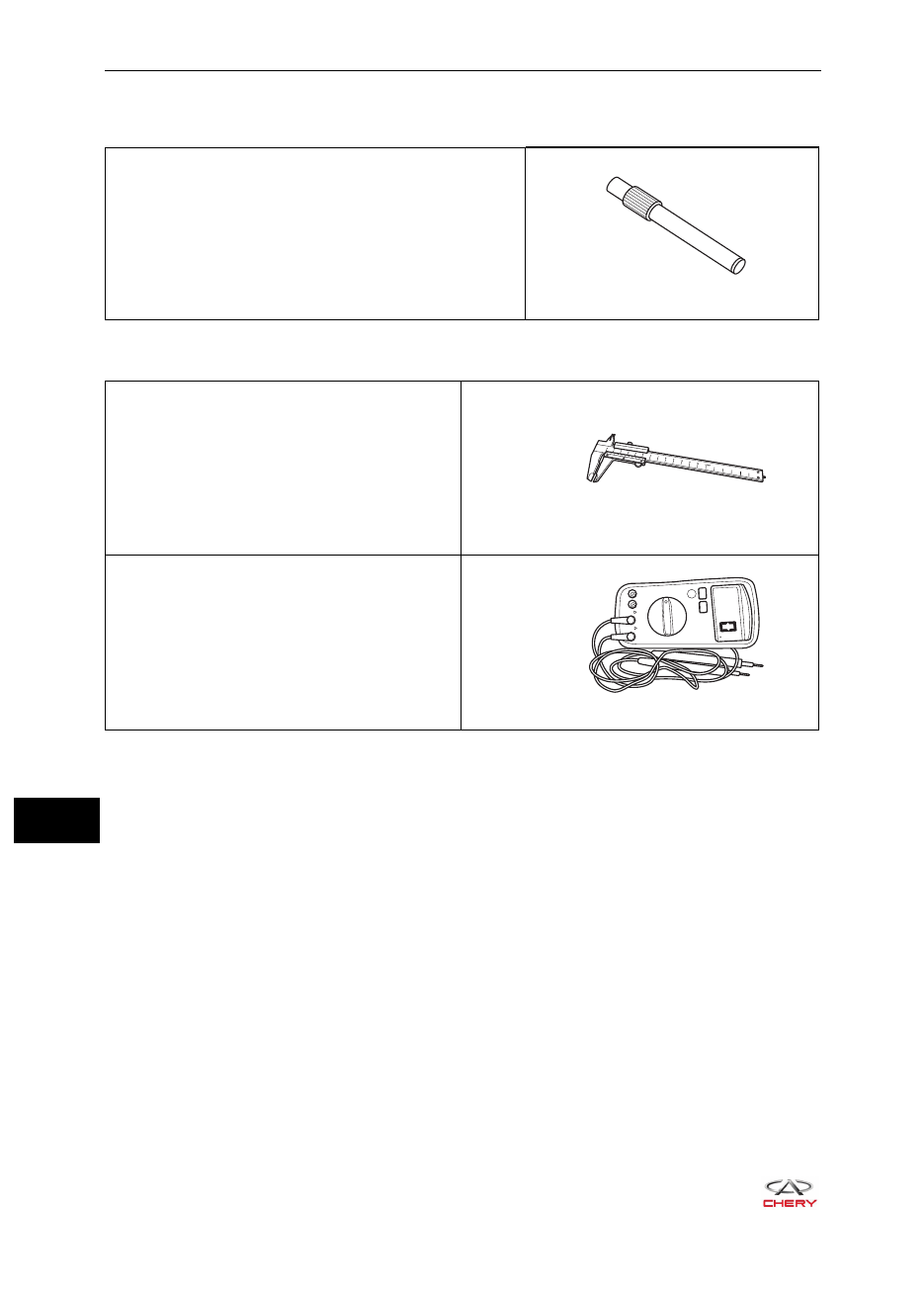

Инструменты

Специальный инструмент

Направляющая для установки

нажимного диска сцепления

Инструмент общего назначения

Штангенциркуль

Цифровой мультиметр

19-

7

19 - СЦЕПЛЕНИЕ

ДИАГНОСТИКА И ПРОВЕРКА

Таблица признаков неисправностей и их причин

К СВЕДЕНИЮ:
Воспользуйтесь таблицей, приведенной ниже для помощи в поиске возможных причин неисправно-
стей по их признакам. Проверьте каждую предполагаемую область по порядку. Отремонтируйте или
замените неисправные компоненты, либо при необходимости отрегулируйте их.

Признак

Предполагаемая область поиска причин

неисправностей

Страница

Вибрация сцепления

Ослабление крепления опоры двигателя

07-64

Замасливание накладок ведомого диска
сцепления

19-14

Износ ведомого диска сцепления

19-14

Поломка пружин демпфера ведомого диска
сцепления

19-14

Глазурь на поверхности фрикционных накладок
ведомого диска сцепления

19-14

Концы лепестков диафрагменной пружины не
находятся в одной плоскости

19-14

Шум при выключении и включении сцепления

Износ, загрязнение или повреждение
выжимного подшипника сцепления

19-14

Поломка пружин демпфера ведомого диска
сцепления

19-14

Сцепление пробуксовывает

Замасливание накладок ведомого диска
сцепления

19-14

Износ ведомого диска сцепления

19-14

Поломка диафрагменной пружины

19-14

Коробление нажимного диска сцепления

19-14

Коробление маховика

-

Неполное выключение сцепления (сцепление
“ведет”)

Неправильно установлен ведомый диск
сцепления

19-14

Сильное биение ведомого диска сцепления

19-14

Поломка накладок ведомого диска сцепления

19-14

Загрязнение или подгорание накладок
ведомого диска

19-14

Замасливание накладок ведомого диска
сцепления

19-14

19-

8

19 - СЦЕПЛЕНИЕ

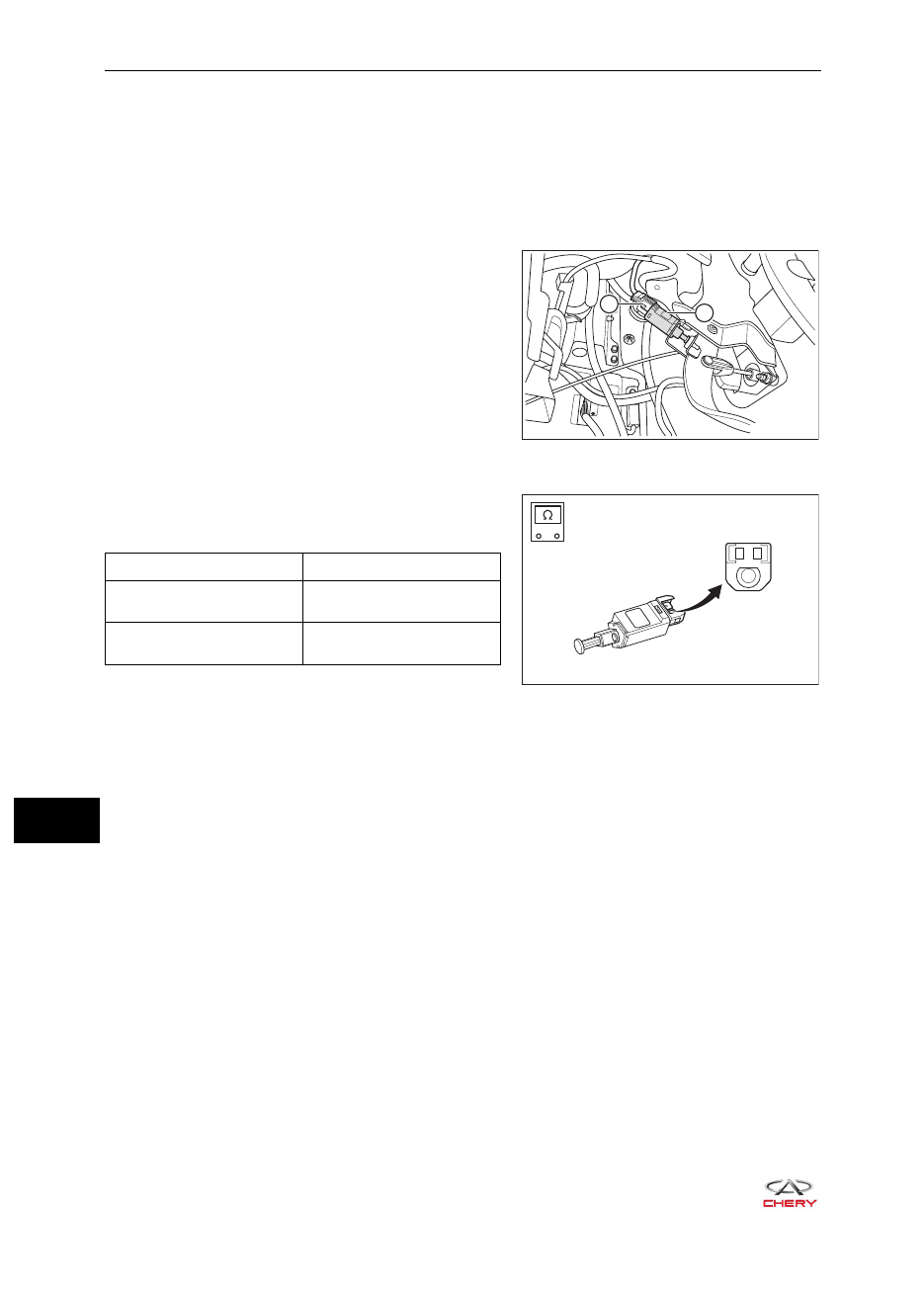

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Датчик педали сцепления

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите датчик педали сцепления.

a.   Отсоедините разъем (1) датчика педали сце-

пления и выверните этот датчик (2).

Проверка

Проверьте электрическую проводимость между контак-
тами при включенном и выключенном состоянии датчи-
ка педали сцепления.

Состояние выключателя

Условия проверки

Включенное

(шток датчика не нажат)

Проводимость имеется

Датчик выключен

(шток нажат)

Отсутствие проводимости

Установка

Установка должна производиться в порядке, обратном снятию.

1

2

RT21190060

1

2

-

+

RT21190070

19-

9

19 - СЦЕПЛЕНИЕ

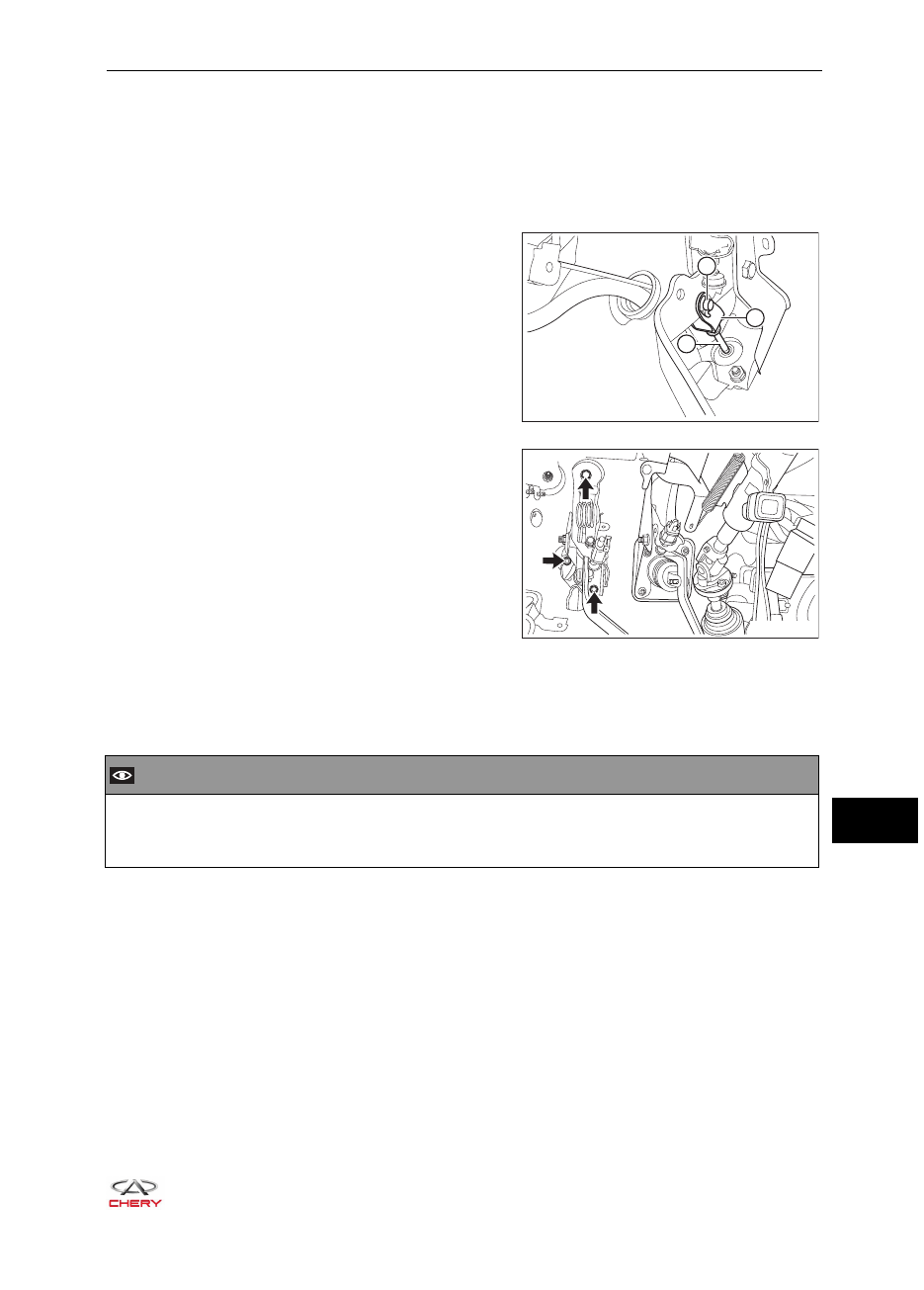

Педаль сцепления

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите датчик педали сцепления (см. с. 19-8).
4.   Снимите педаль сцепления.

a.   Снимите фиксатор вилки (1), выньте ось (2) и

отсоедините шток главного цилиндра привода
выключения сцепления (3) от педали сцепле-
ния.

b.   Отверните 3 гайки крепления (указаны стрел-

кой) педали сцепления.
(Момент затяжки гайки: 25 ± 2 Н·м)

c.   Снимите педаль сцепления.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Перед установкой убедитесь, что высота педали сцепления соответствует норме.



•

Проверьте, затянуты ли гайки указанным моментом.



•

После установки проверьте уровень жидкости в бачке.



•

1

3

2

RT21190080

RT21190090
