Chery Tiggo 5 (T21). Руководство по ремонту - часть 229

18-

92

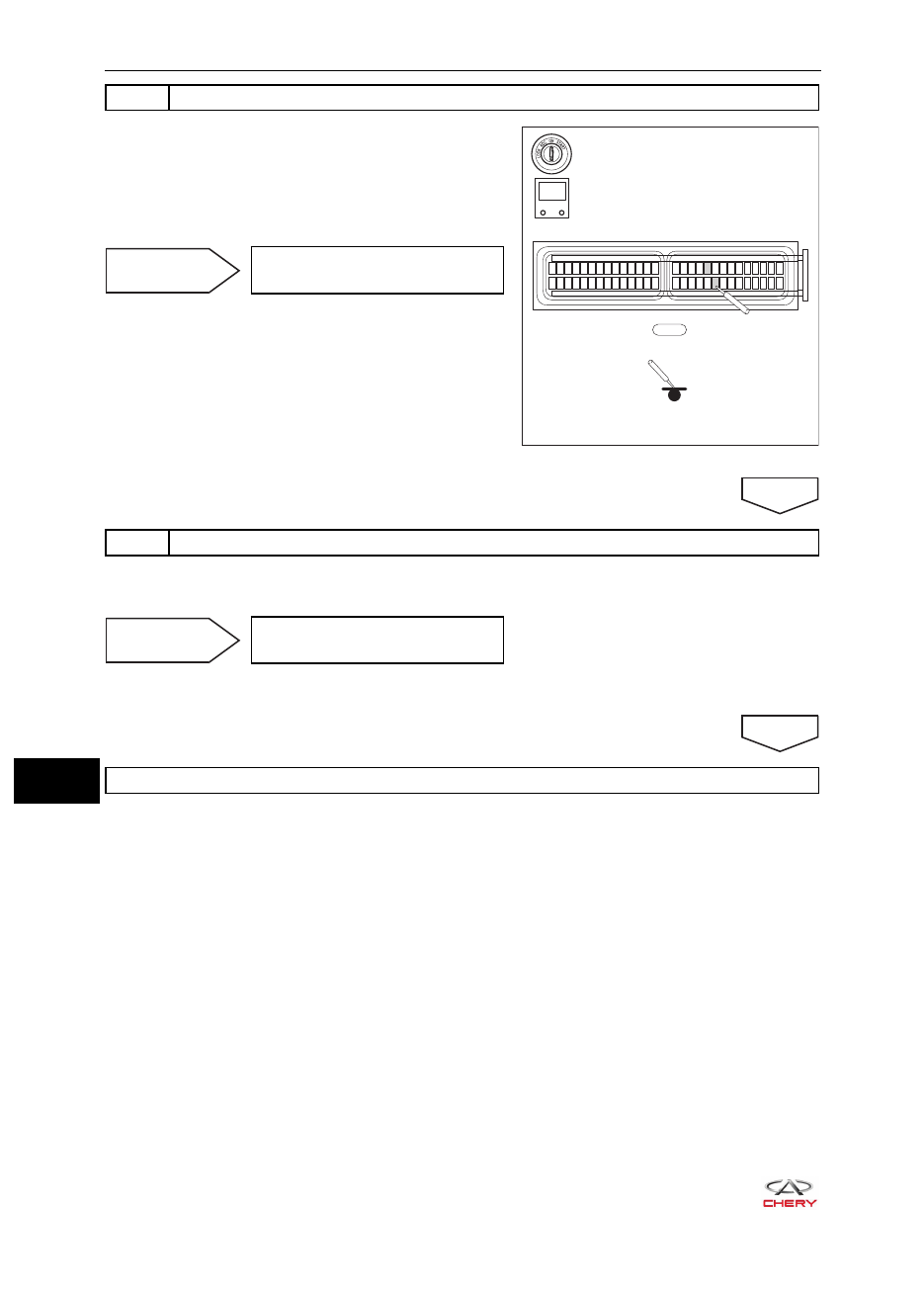

18- ВАРИАТОР QR019CHB

RT21181220

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

V

4

Проверьте, что разъем E-030 жгута проводов вариатора замкнут на цепь питания

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте, не замкнуты ли контакты 20 и 47

разъема E-030 жгута проводов на цепь питания.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

5

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   Проверьте, сохраняется ли диагностический код P0938, P0939 или P0940.

Неисправность

Замените жгут проводов

ДА

Система исправна

18-

93

18 - ВАРИАТОР QR019CHB

Диагностический

код

P0960

Обрыв цепи управления электромагнитным клапаном «A»
регулирования давления

Диагностический

код

P0962

Низкое напряжение в цепи управления электромагнитным
клапаном «A» регулирования давления

Диагностический

код

P0963

Высокое напряжение в цепи электромагнитным клапаном
«A» регулирования давления

18-

94

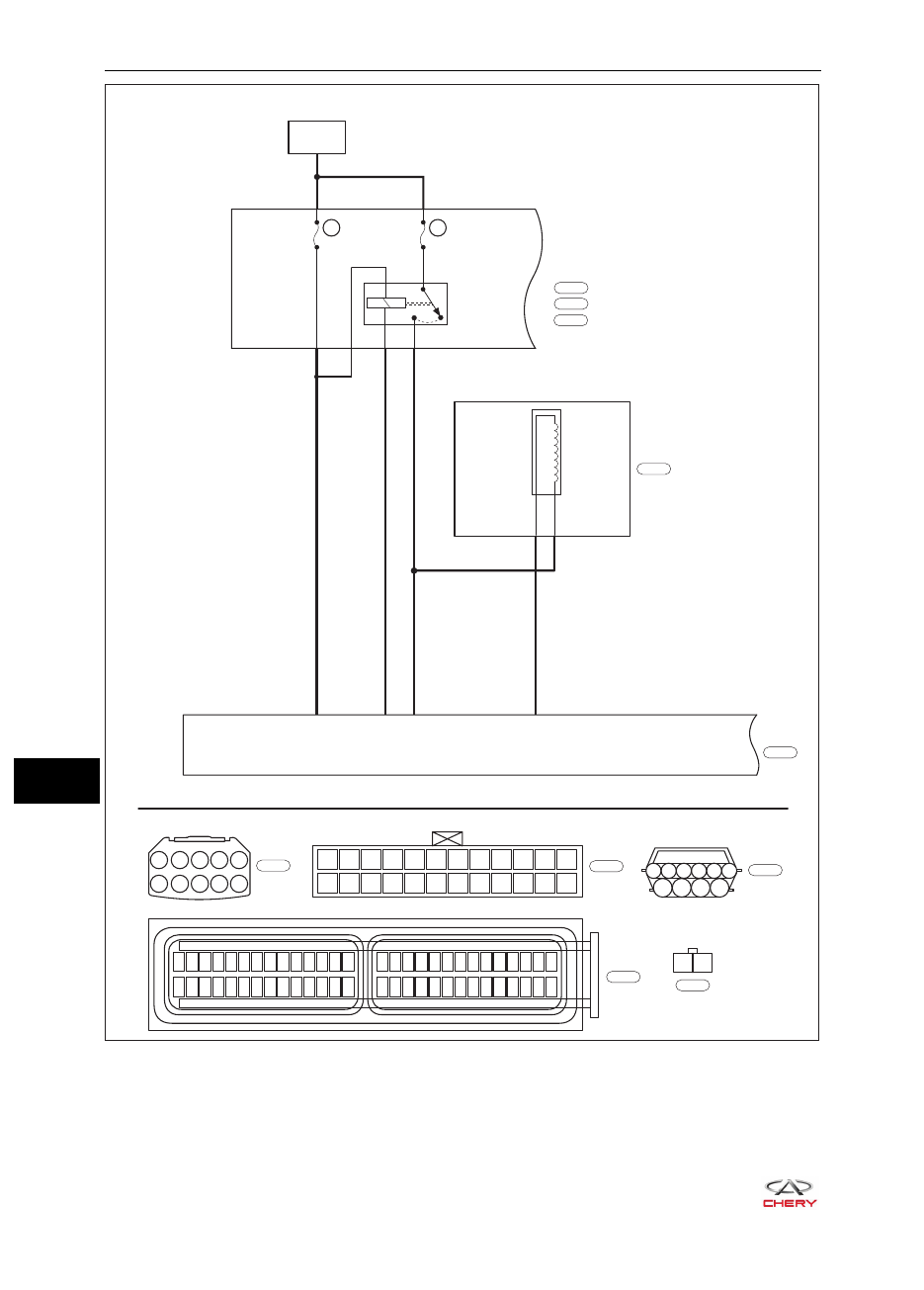

18- ВАРИАТОР QR019CHB

ET21180180

A2

J2

F16

85

30

86

87

31

5

3

3

6

5

RL

R

WR

RL

R

5

R

9

EF19

10A

EF46

20A

A1 A2 A3 A4 A5

A6 A7 A8 A9 A10

J2 J1

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Gr

E-076

W

E-069

B

E-066

B

E-030

E-069
E-076

E-052

E-030

E-066

PRIMAR

Y

 PRESSURE SOLENOID

F15

6 5 4 3 2 1

7

8

9

10

Gr

E-052

Блок TCU

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

АККУМУ-

ЛЯТОРНАЯ

БАТАРЕЯ

РЕЛЕ ERLY12
БЛОКА TCU

РАЗЪЕМ B

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН  РЕГУЛИРОВКИ ДАВЛЕНИЯ ДЛЯ

ВАЛА ВЕДУЩЕГ

О ШКИВА

18-

95

18 - ВАРИАТОР QR019CHB

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Условия записи

диагностического

кода

Возможная

причина

P0960

Обрыв цепи управ-
ления электромаг-
нитным клапаном
«A» регулирования
давления

Запустите двигатель
и подождите не ме-
нее 3 секунд

Напряжение обратной связи
по выходу для электромагнита
в норме, ток обратной связи
электромагнита «A» регулирова-
ния давления меньше стандарт-
ного значения

Обрыв или



•

короткое за-
мыкание цепи
электромаг-
нита
Неисправ-



•

ность элек-
тромагнита
«A» регулиро-
вания давле-
ния

P0962

Низкое напряже-
ние в цепи управ-
ления электромаг-
нитным клапаном
«A» регулирования
давления

Напряжение обратной связи
по выходу для электромагнита
в норме, ток обратной связи
электромагнита «A» регулирова-
ния давления выше стандартно-
го максимального значения

P0963

Высокое на-
пряжение в цепи
электромагнит-
ным клапаном «A»
регулирования
давления

Напряжение обратной связи
по выходу для электромагнита
в норме, ток обратной связи
электромагнита «A» регулирова-
ния давления меньше стандарт-
ного значения

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака не-
исправности.

1

Проверьте разъем жгута проводов

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините разъем жгута проводов вариатора.
c.   Проверьте, не загрязнен, не окислен, не поврежден ли разъем жгута проводов вариатора или

не ослаблено ли его соединение.

Неисправность

Устраните неисправность

ДА
