18-

18- ВАРИАТОР QR019CHB

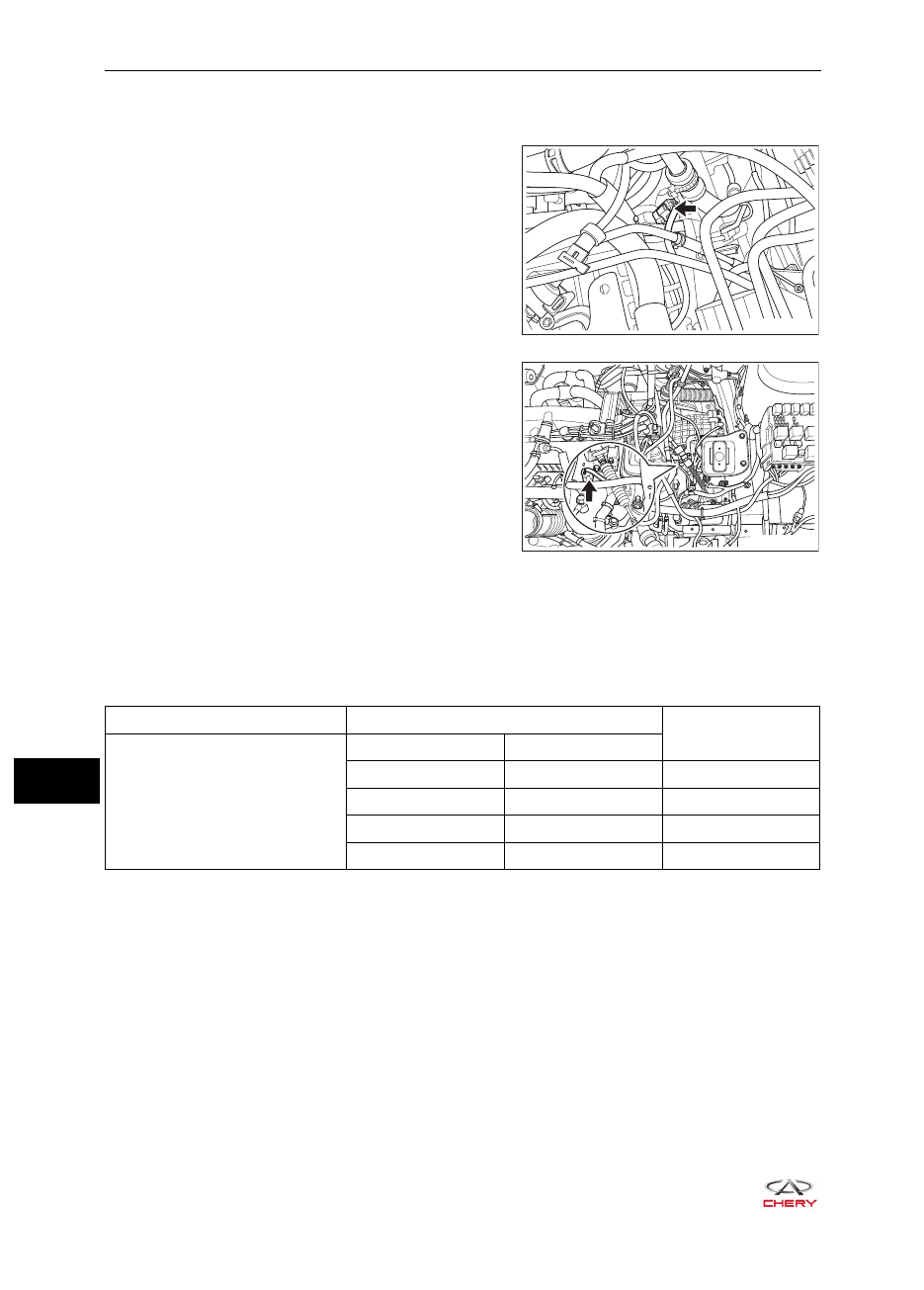

Проверка датчика частоты вращения турбины/вторичного вала

1. Выключите все электрооборудование и выключите зажигание.
2. Отсоедините разъем датчика частоты вращения

турбины/вторичного вала.

3. Проверьте сопротивление между контактами датчика частоты вращения турбины/вторичного

вала при нормальной температуре, как указано в приведенной ниже таблице.

К СВЕДЕНИЮ:
Внутренними деталями датчика являются триод и конденсатор, на которые значительное влияние
оказывают окружающая среда и условия эксплуатации. Следовательно, фактическая величина из-
мерения соответствует указанному в приведенной ниже таблице значению плюс/минус 15%.

Позиция Подключение

мультиметра

Номинальная

величина (МОм)

Датчик частоты вращения турбины/

вторичного вала

3,397

6,79

1,77

11,9

RT21180260

RT21180270

18-

18 - ВАРИАТОР QR019CHB

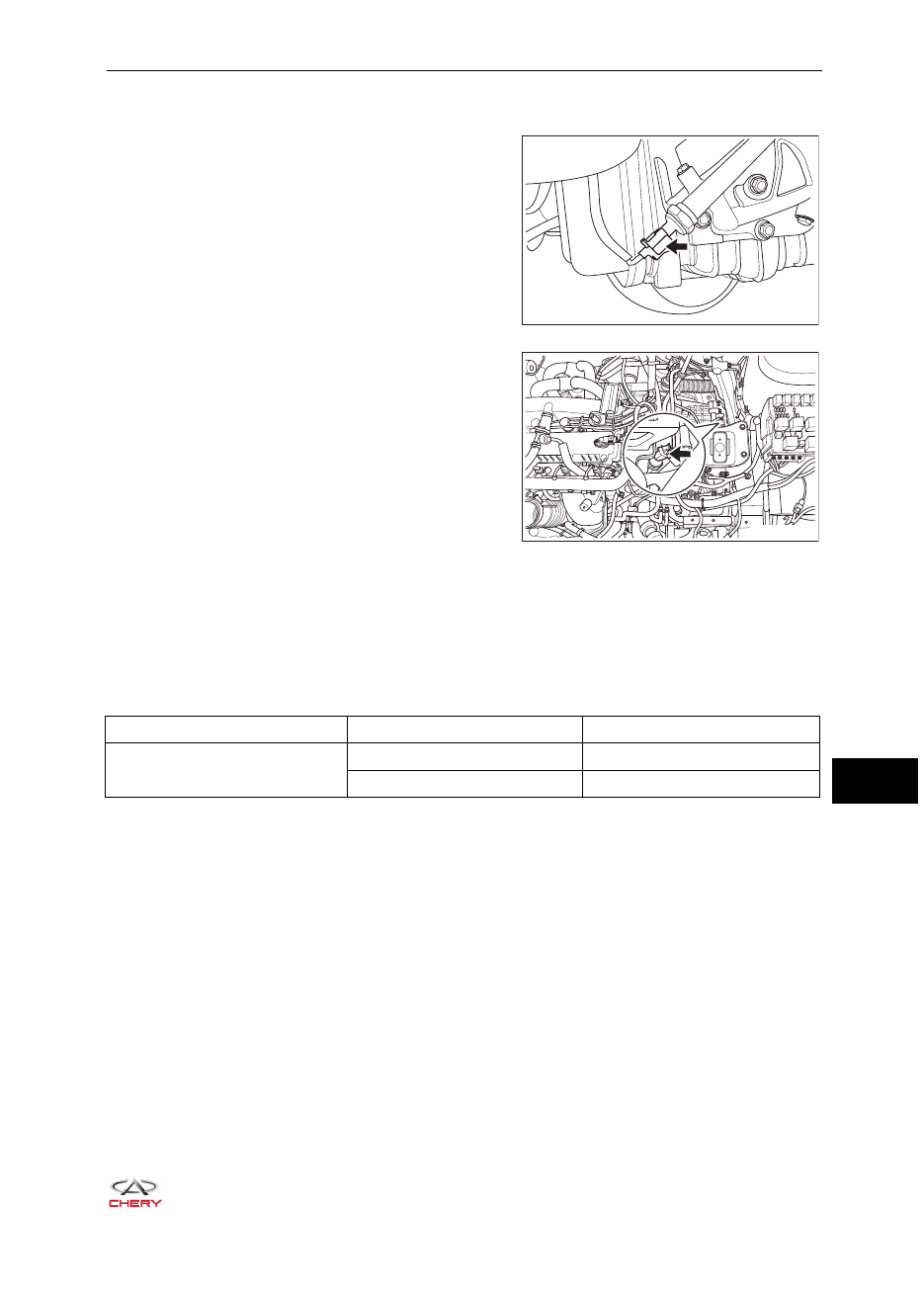

Проверка датчика давления для первичного/вторичного вала

1. Выключите все электрооборудование и выключите зажигание.
2. Отсоедините разъем датчика давления для пер-

вичного/вторичного вала.

3. Проверьте сопротивление между контактами датчика давления для первичного/вторичного

вала при нормальной температуре, как указано в приведенной ниже таблице.

Позиция

Подключение мультиметра

Номинальная величина (кОм)

Датчик давления для первичного/

вторичного вала

1 - 3

45,77

2 - 1

10,06

RT21180280

RT21180290

18-

18- ВАРИАТОР QR019CHB

Таблица признаков неисправностей и их причин

К СВЕДЕНИЮ:
Воспользуйтесь таблицей, приведенной ниже для помощи в поиске возможных причин неисправно-
стей по их признакам. Проверьте каждую предполагаемую область по порядку. Отремонтируйте или
замените неисправные компоненты, либо при необходимости отрегулируйте их.

Признак неисправности

Предполагаемая область поиска причин

неисправностей

Страница

При включенном питании или зажигании
положение P рычага переключения не
разблокируется после нажатия педали
тормоза

Датчик положения педали тормоза или цепь

26-26

Блокирующий электромагнит рычага пере-
ключения

Сильный толчок при переключении на не-
подвижном автомобиле

Датчик частоты вращения турбины

18-116

Цепь или разъем

Электромагнит

Автомобиль не начинает движение при
включении диапазона D или R, либо вклю-
ченный диапазон отличается от указанного
на приборе

Неправильно соединены трос и рычаг меха-
низма переключения передач

18-127

Отклонение от нормы регулируемой
скорости, дергание при переключении во
время движения; ненормальное движение
и низкий уровень комфорта

Датчик давления масла

13-16

Цепь или разъем

Датчик скорости

06-249

Автомобиль не начинает движение при
включении диапазона, но индикация диа-
пазона правильная

Насос рабочей жидкости вариатора

Электромагнит

Автомобиль не начинает движение при
включении передачи заднего хода

Планетарная передача трансмиссии

Двигатель автомобиля глохнет при включе-
нии диапазона D или R

Трубки масляного радиатора (неправильная
установка, погнуты или смяты)

12-29

Муфта блокировки (ненормальная работа)

Ненормальный шум вариатора при уско-
рении

Рабочая жидкость (недостаточное количество)

18-110

Недостаточная мощность и скорость дви-
жения при движении с высокой скоростью

Тепловая защита вариатора

Советы по проведению диагностики

1. Подключите диагностический тестер X-431 3G с последней версией программного обеспече-

ния к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.

2.   Убедитесь в наличии неисправности и выполните диагностику и ремонт.
3.   Если диагностический код не удаляется, то неисправность является текущей.
4.   Для измерения напряжения в электрических системах используйте только цифровой мульти-

метр.

5. Обратитесь к любому «Техническому бюллетеню», который может иметь отношение к этой не-

исправности.

6. Осмотрите соответствующие жгуты проводов.
7. Проверьте и очистите все соединения на «массу» блока управления двигателем, относящиеся к

самому последнему диагностическому коду.

8. При наличии нескольких диагностических кодов воспользуйтесь электрическими схемами и

найдите общую цепь соединения на «массу» или цепь питания, относящуюся к этому диагно-
стическому коду.

18-

18 - ВАРИАТОР QR019CHB

Поиск и устранение периодически появляющихся неисправностей

Если неисправность появляется периодически, выполните следующее:

Проверьте, не ослабло ли соединение разъемов.

•

Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов проводов.

•

Покачайте соответствующие жгуты проводов и разъемы и проверьте, прерывается ли сигнал в

•

соответствующей цепи.
По возможности попытайтесь воспроизвести условия, при которых был записан

•

диагностический код.
Найдите данные, которые были изменены, либо диагностический код для сброса во время

•

проверки покачиванием.
Найдите сломанные, погнутые, выступающие или корродированные контакты.

•

Проверьте места установки панели приборов, жгута проводов или разъема жгута проводов и т.д.

•

на наличие повреждений, посторонних частиц и т.д., которые могут быть причиной некорректных
сигналов.

Проверка соединения на «массу»

Соединения на «массу» очень важны для работы всей цепи, поэтому их состояние может серьезно
влиять на всю цепь. Соединения на «массу» часто подвергаются воздействию влаги, грязи и других
коррозионно-активных веществ. Коррозия (ржавчина) и окисление могут увеличить сопротивление
нагрузки. Они будут серьезно влиять на нормальную работу всей цепи. Для проверки соединений на
«массу» нужно выполнить следующее:

1.   Отверните болт или гайку соединения «на массу».
2.   Проверьте все контактные поверхности на потускнение, загрязнение, коррозию и т.д.
3.   При необходимости очистите эти поверхности, чтобы обеспечить их хорошее состояние.
4.   Надежно затяните болт или гайку соединения «на массу».
5.   Проверьте, не нарушает ли соединение на «массу» установка дополнительного оборудования.
6.   Если к одному соединению на «массу» подключено несколько жгутов проводов, проверьте, пра-

вильно ли они установлены. Убедитесь, что все жгуты проводов чистые, надежно закреплены и
обеспечивают хорошую цепь соединения на «массу».

Таблица диагностических кодов (DTC)

Диагностический

код

Описание диагностического кода

P1700

Неожиданное прерывание

P0700

Система управления вариатором (запрос MIL)

P0701

Параметры системы управления вариатором

P0702

Электрическая часть системы управления вариатором

P0703

Контактный датчик «B» положения педали тормоза

P0705

Цепь датчика «A» включенного диапазона вариатора (вход PRNDL)

P0706

Диапазон цепи датчика «A» включенного диапазона вариатора (вход PRNDL)

P0707

Низкий уровень напряжения в цепи датчика «A» включенного диапазона вариатора
(вход PRNDL)

P0708

Высокий уровень напряжения в цепи датчика «A» включенного диапазона вариатора
(вход PRNDL)

P0709

Прерывание сигнала в цепи датчика «A» включенного диапазона вариатора
(вход PRNDL)

P0715

Цепь датчика частоты вращения первичного вала/турбины

P0716

Диапазон цепи датчика частоты вращения первичного вала/турбины

P0717

Отсутствие сигнала в цепи датчика частоты вращения первичного вала/турбины

P0718

Прерывание сигнала в цепи датчика частоты вращения первичного вала/турбины

P0719

Низкий уровень напряжения в цепи датчика «B» положения педали тормоза

P071A

Цепь выключателя спортивного режима работы вариатора
