Chery Tiggo 5 (T21). Руководство по ремонту - часть 142

       10

10-14

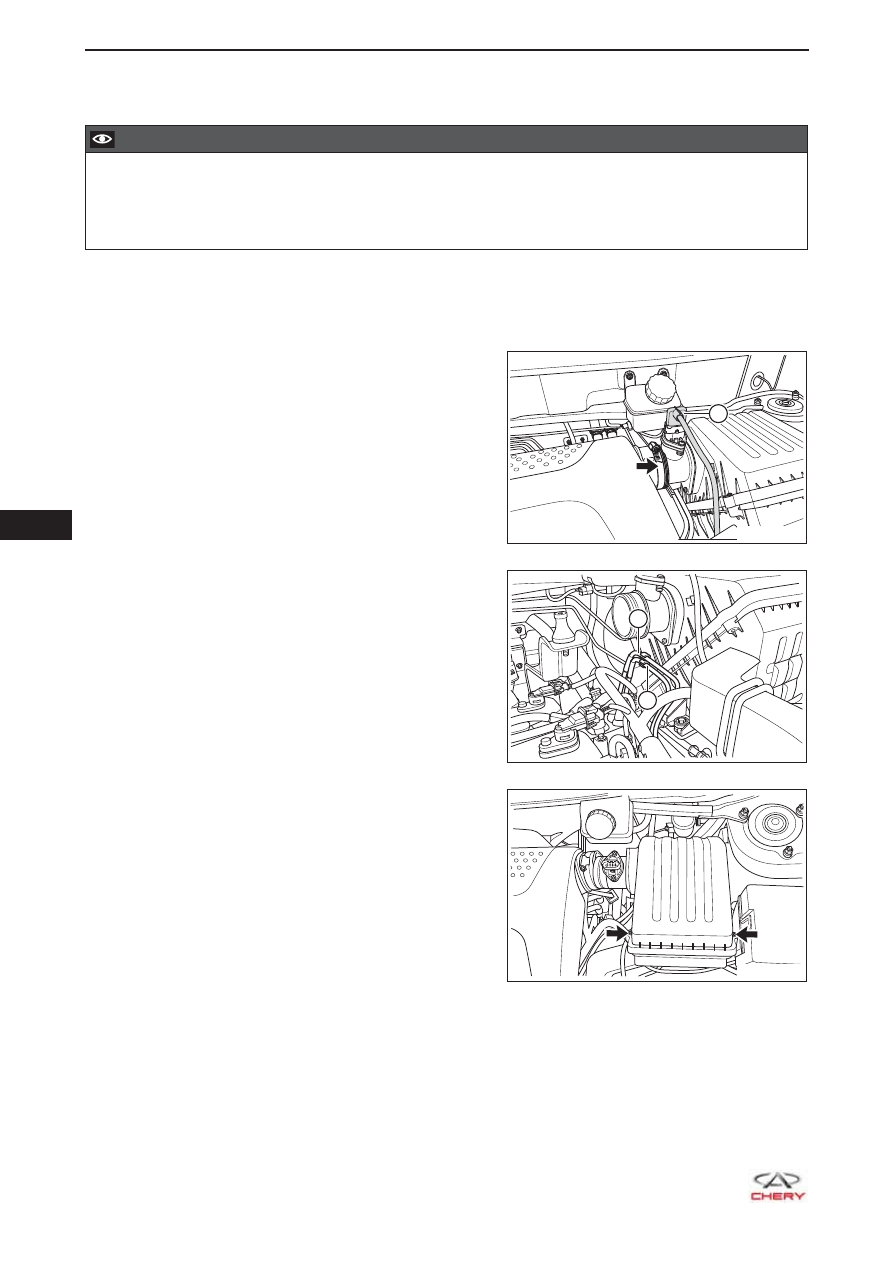

Фильтрующий элемент воздухоочистителя

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите фильтрующий элемент воздухоочистителя.

a.  Ослабьте затяжку червячного хомута (указан

стрелкой) и отсоедините задний воздуховод
системы впуска от расходомера воздуха с
нитевым разогреваемым элементом.



(Момент затяжки: 5 ± 0,5 Н·м)

b.  Отсоедините разъем расходомера воздуха с

нитевым разогреваемым элементом (1).

c.   Снимите подводящую трубку II (1) и трубку III

отвода паров топлива (2) с зажима для трубок на
верхней части корпуса воздухоочистителя.

d.   Отверните 2 винта крепления (указаны

стрелкой) верхней части корпуса
воздухоочистителя к нижней части корпуса
воздухоочистителя.



(Момент затяжки: 1,3 ± 0,2 Н·м)

e.   Снимите верхнюю часть корпуса воздухоочистителя.

RT21100090

1

1

2

RT21100100

RT21100110

  10

10-15

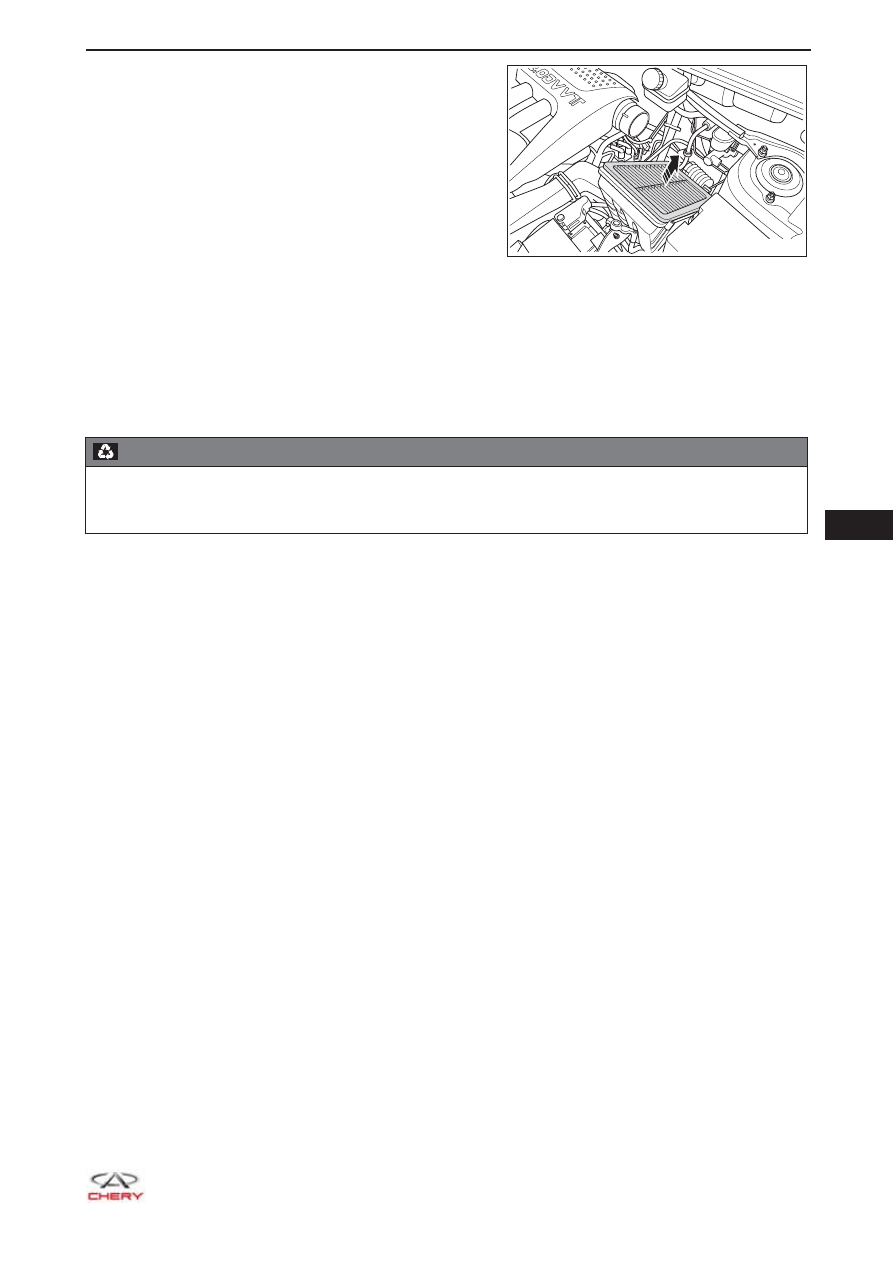

f.   Выньте фильтрующий элемент.

Установка

1.  Очистите верхнюю и нижнюю части корпуса воздухоочистителя.

2.  Установите новый фильтрующий элемент воздухоочистителя.

3.  Установка остальных компонентов должна производиться в порядке, обратном снятию.



  ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Замененный фильтрующий элемент воздухоочистителя должен утилизироваться специализи-

•

рованной организацией в соответствии с местным законодательством. Запрещается использо-
вать для этого систему сбора бытового мусора.

RT21100120

       10

10-16

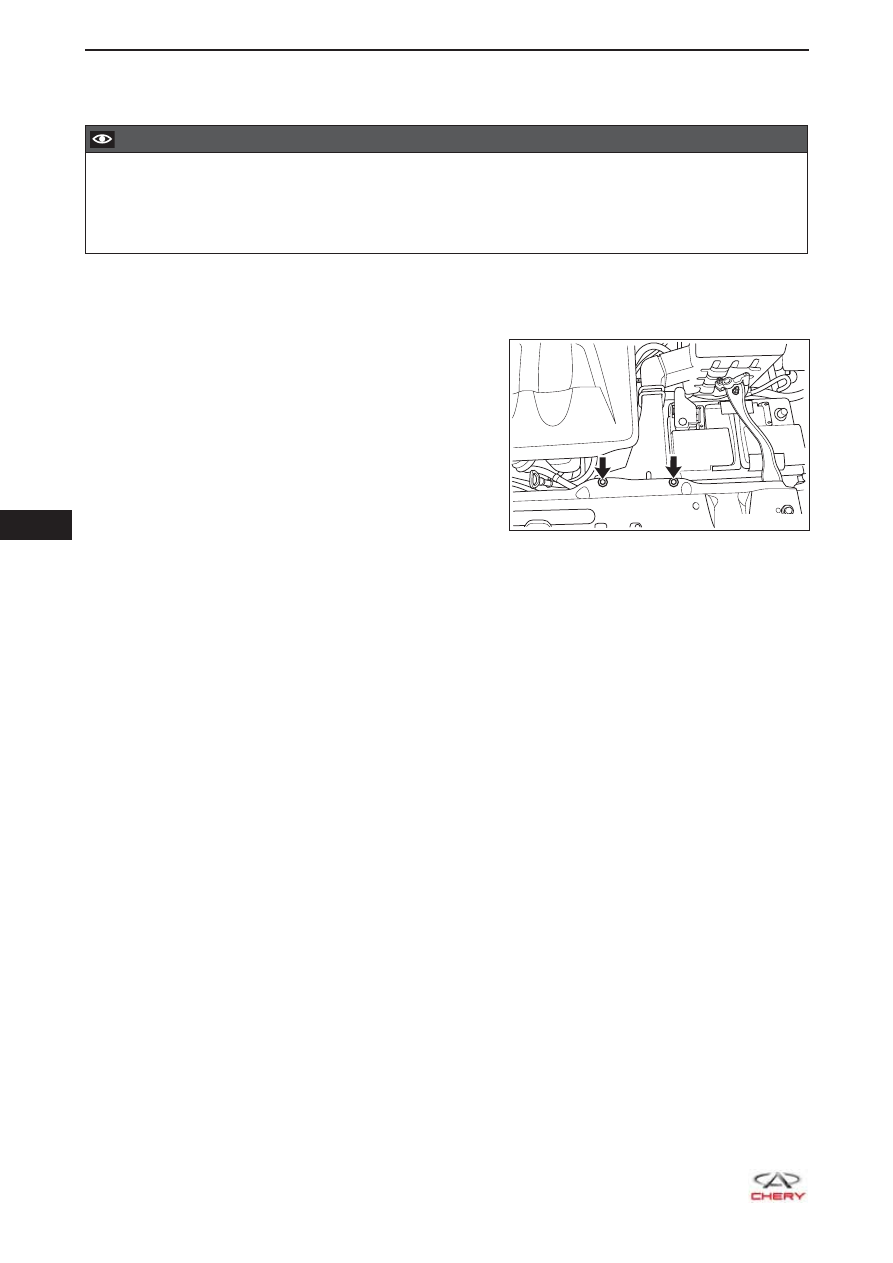

Воздуховод системы впуска

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите воздуховод системы впуска.

a.  Отверните 2 болта крепления (указаны

стрелкой) воздуховода системы впуска.



(Момент затяжки: 7 ± 1 Н·м)

b.  Снимите воздуховод системы впуска с воздухоочистителя.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21100130

  10

10-17

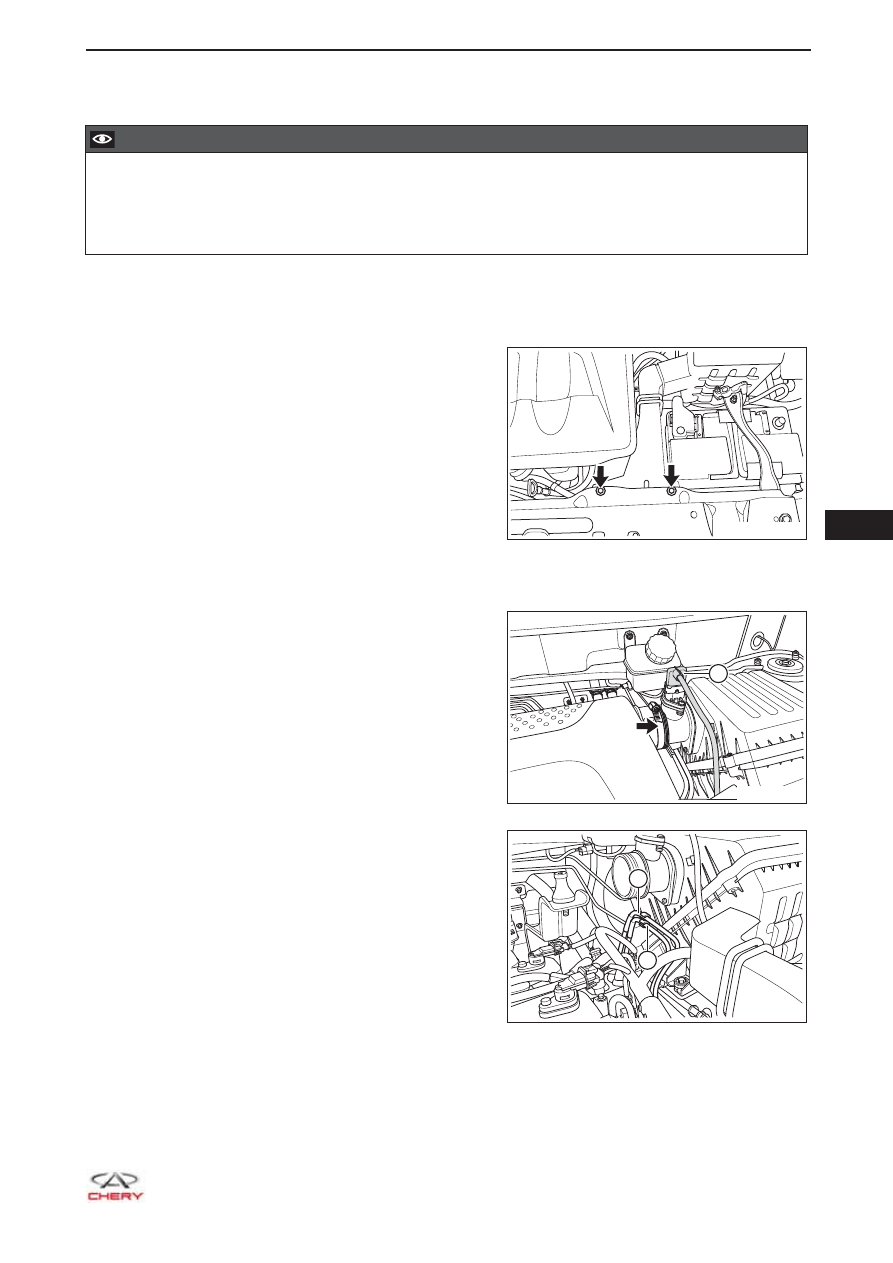

Воздухоочиститель и кронштейн

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите воздуховод системы впуска.

a.  Отверните 2 болта крепления (указаны

стрелкой) воздуховода системы впуска.



(Момент затяжки: 7 ± 1 Н·м)

b.  Снимите воздуховод системы впуска.

4. Снимите

воздухоочиститель.

a.  Ослабьте затяжку червячного хомута (указан

стрелкой) и отсоедините задний воздуховод
системы впуска от расходомера воздуха с
нитевым разогреваемым элементом.



(Момент затяжки: 5 ± 0,5 Н·м)

b.  Отсоедините разъем расходомера воздуха с

нитевым разогреваемым элементом (1).

c.   Снимите подводящую трубку II (1) и трубку

электромагнитного клапана продувки
адсорбера (2) с кронштейна на верхней части
корпуса воздухоочистителя.

RT21100130

RT21100090

1

1

2

RT21100100
