Chery Tiggo 5 (T21). Руководство по ремонту - часть 139

       10

10-2

  10

10-3

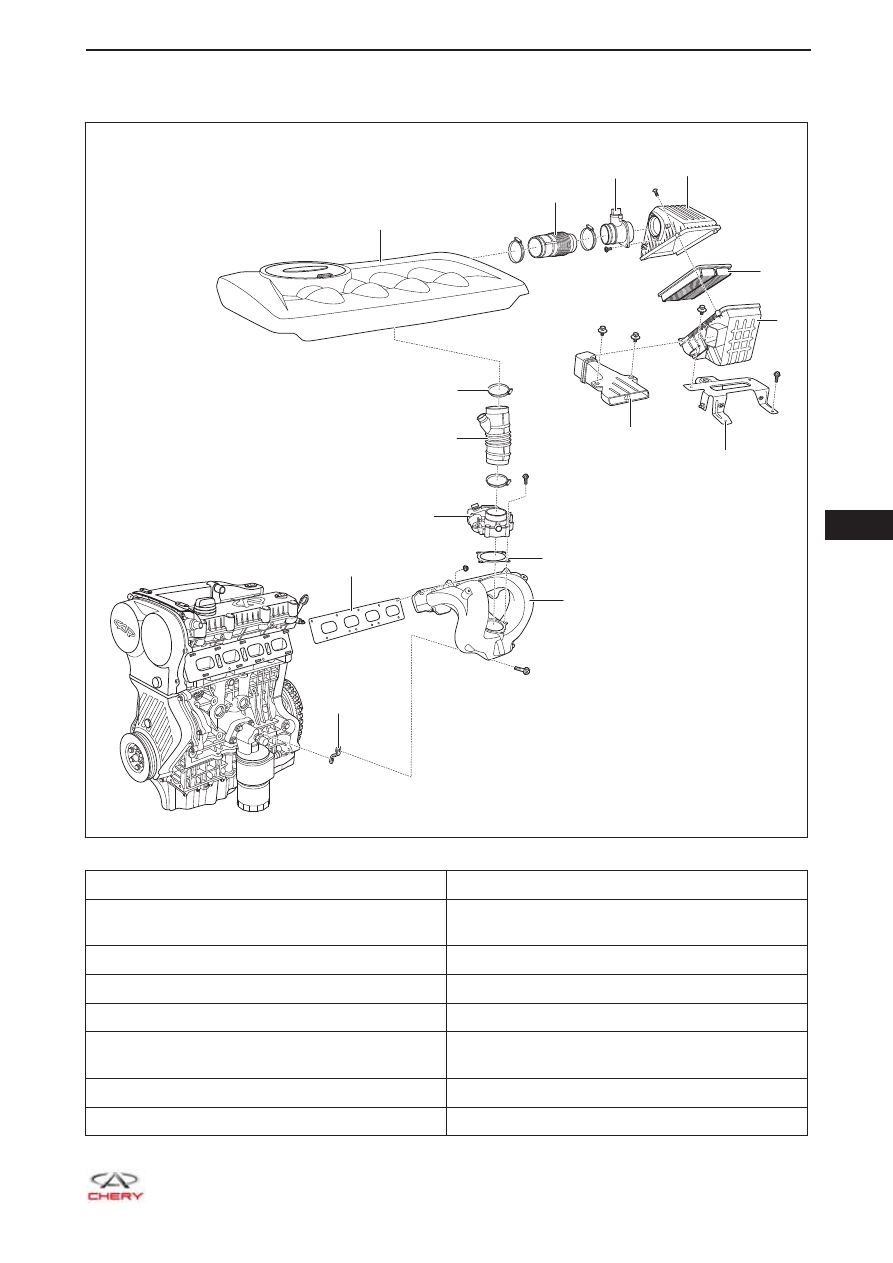

ОБЩИЕ СВЕДЕНИЯ

Описание

RT21100010

×4

×9

×2

×2

×3

×2

5

6

10

9

7

8

1

2

3

4

14

15

12

13

11

1 -   Защитный кожух двигателя

2 -   Задний воздуховод системы впуска

3 -   Расходомер воздуха с нитевым разогре-

ваемым элементом

4 -   Верхняя часть корпуса воздухоочистителя

5 -   Фильтрующий элемент воздухоочистителя

6 -   Нижняя часть корпуса воздухоочистителя

7 -   Кронштейн воздухоочистителя

8 -   Воздуховод системы впуска

9 -   Червячный хомут

10 -  Передний воздуховод системы впуска

11 -  Корпус дроссельной заслонки с электрон-

ным управлением

12 -  Прокладка корпуса дроссельной заслонки

с электронным управлением

13 -  Впускной коллектор

14 -  Прокладка впускного коллектора

15 -  Нижний кронштейн впускного коллектора

       10

10-4

Система впуска состоит в основном из воздуховода системы впуска, воздухоочистителя, расходо-
мера воздуха с нитевым разогреваемым элементом, воздуховода, корпуса дроссельной заслонки с
электронным управлением, впускного коллектора и т.д.

Система впуска включает воздухоочиститель для отделения различных частиц и пыли, содержащих-
ся в воздухе. Очищенный воздух поступает во впускной коллектор через корпус дроссельной за-
слонки с электронным управлением и смешивается в конце его каналов с топливом для образования
воспламеняемой смеси, которая равномерно подается в каждый цилиндр для координации с рабо-
той двигателя.

Корпус дроссельной заслонки с электронным управлением является ответственным компонентом
системы впуска двигателя. Ее главным назначением является регулировка проходного сечения
впускного канала в соответствии с командой водителя. Она контролирует объем воздуха на впуске,
чтобы соответствовать потребностям двигателя при разных условиях нагружения, подает сигналы о
положении заслонки для блока управления, чтобы обеспечить точность управления.

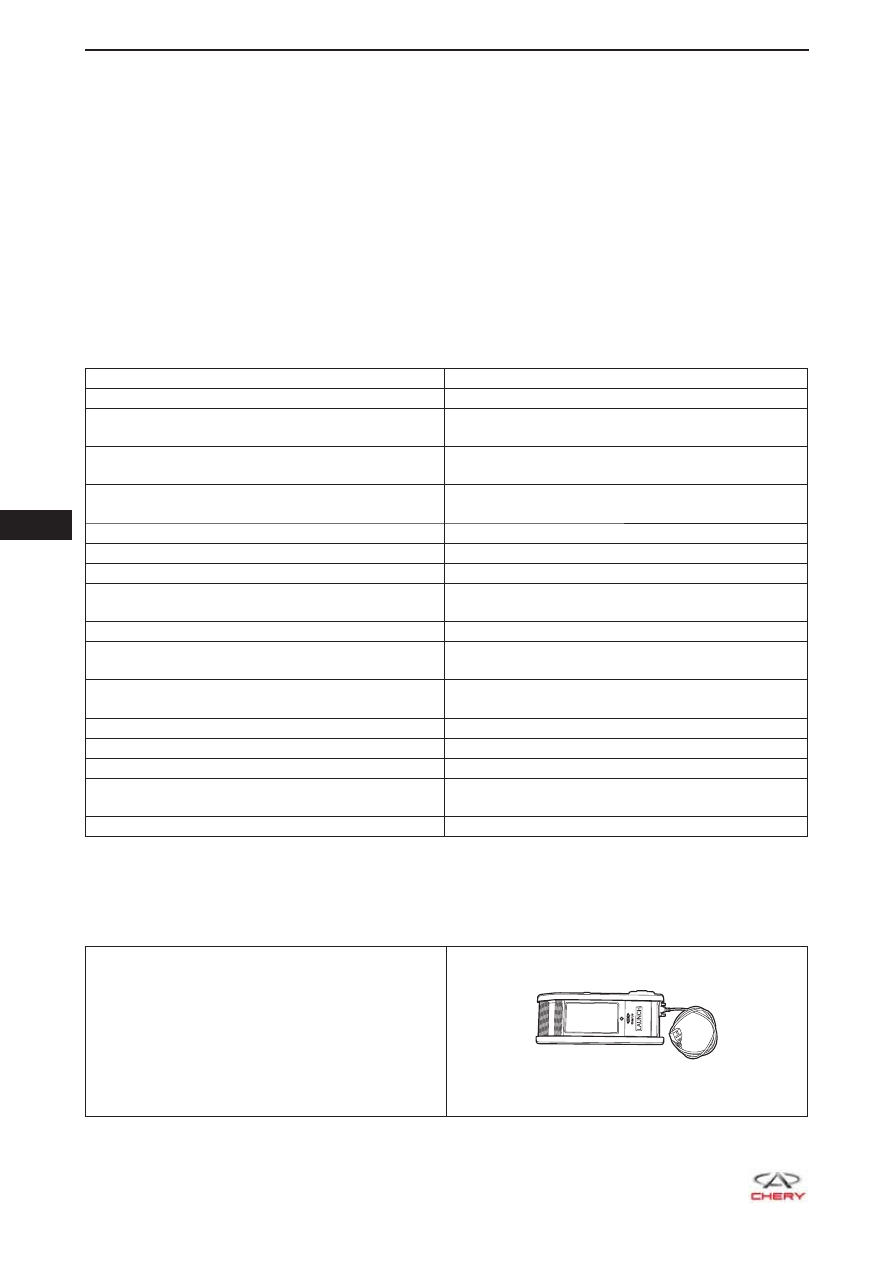

Технические характеристики

Значения моментов затяжки

Описание

Момент затяжки (Н·м)

Болт крепления переднего кронштейна обивки

7 ± 1

Болт крепления заднего правого кронштейна
защитного кожуха

7 ± 1

Болт крепления заднего левого кронштейна
обивки

7 ± 1

Соединительный винт верхней и нижней частей
корпуса воздухоочистителя

1,3 ± 0,2

Винт крепления воздуховода системы впуска

7 ± 1

Левый болт крепления воздухоочистителя

7 ± 1

Правый болт крепления воздухоочистителя

7 ± 1

Болт крепления расходомера воздуха с ните-
вым разогреваемым элементом

4,5 ± 0,5

Болт крепления кронштейна воздухоочистителя

7 ± 1

Болт крепления корпуса дроссельной заслонки
с электронным управлением

8 ± 3

Болт крепления кронштейна впускного коллек-
тора

18 ± 2

Болт крепления масляного щупа

8 ± 3

Болт крепления жгута проводов двигателя

8 ± 3

Гайка крепления впускного коллектора

8 ± 3

Болт крепления электронной педали акселера-
тора

10 ± 2

Червячный хомут

5 ± 0,5

Инструменты

Специальный инструмент

Диагностический тестер X-431 3G

RCH0000001

  10

10-5

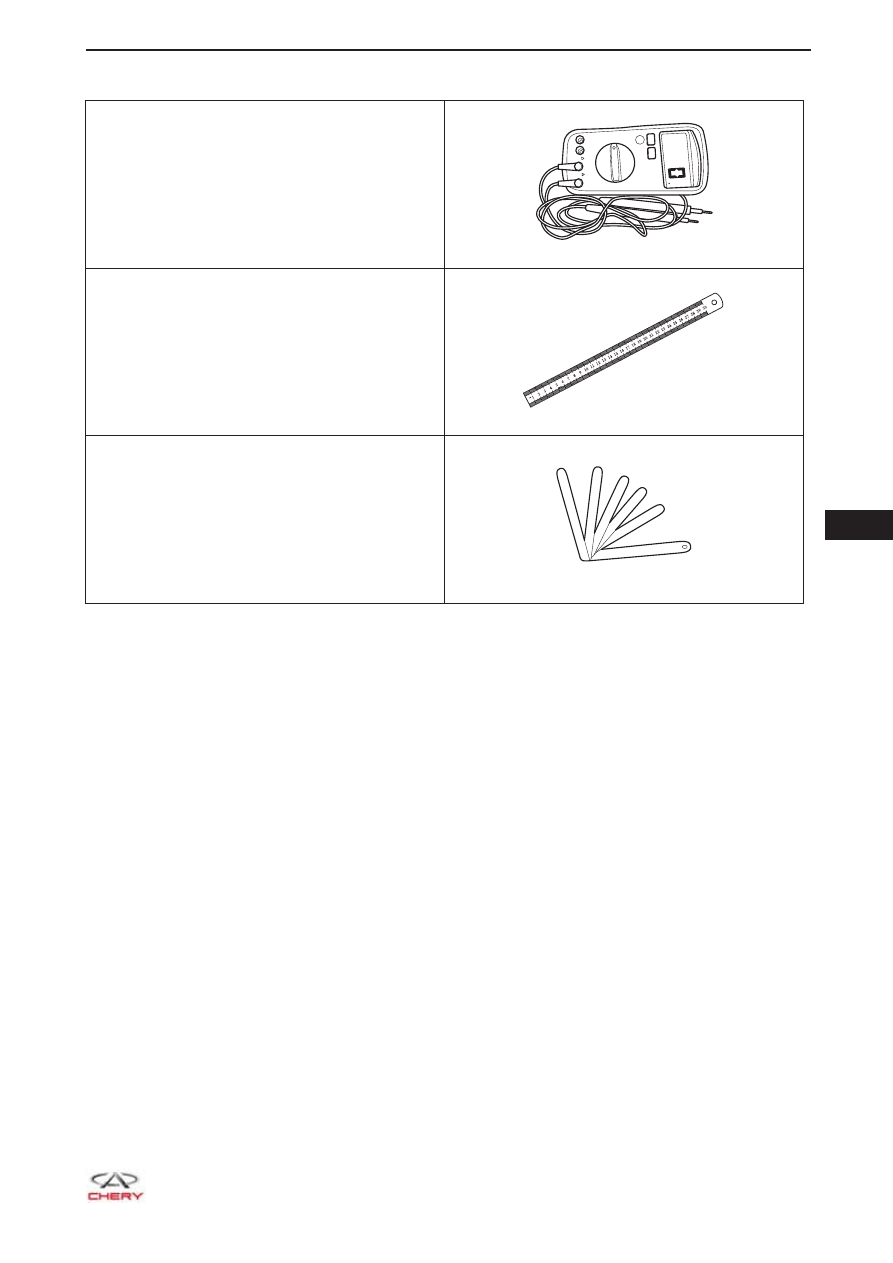

Инструмент общего назначения

Цифровой мультиметр

RCH0000002

Точная линейка

RCH0000063

Плоский щуп

RCH0000060
