       09

09-10

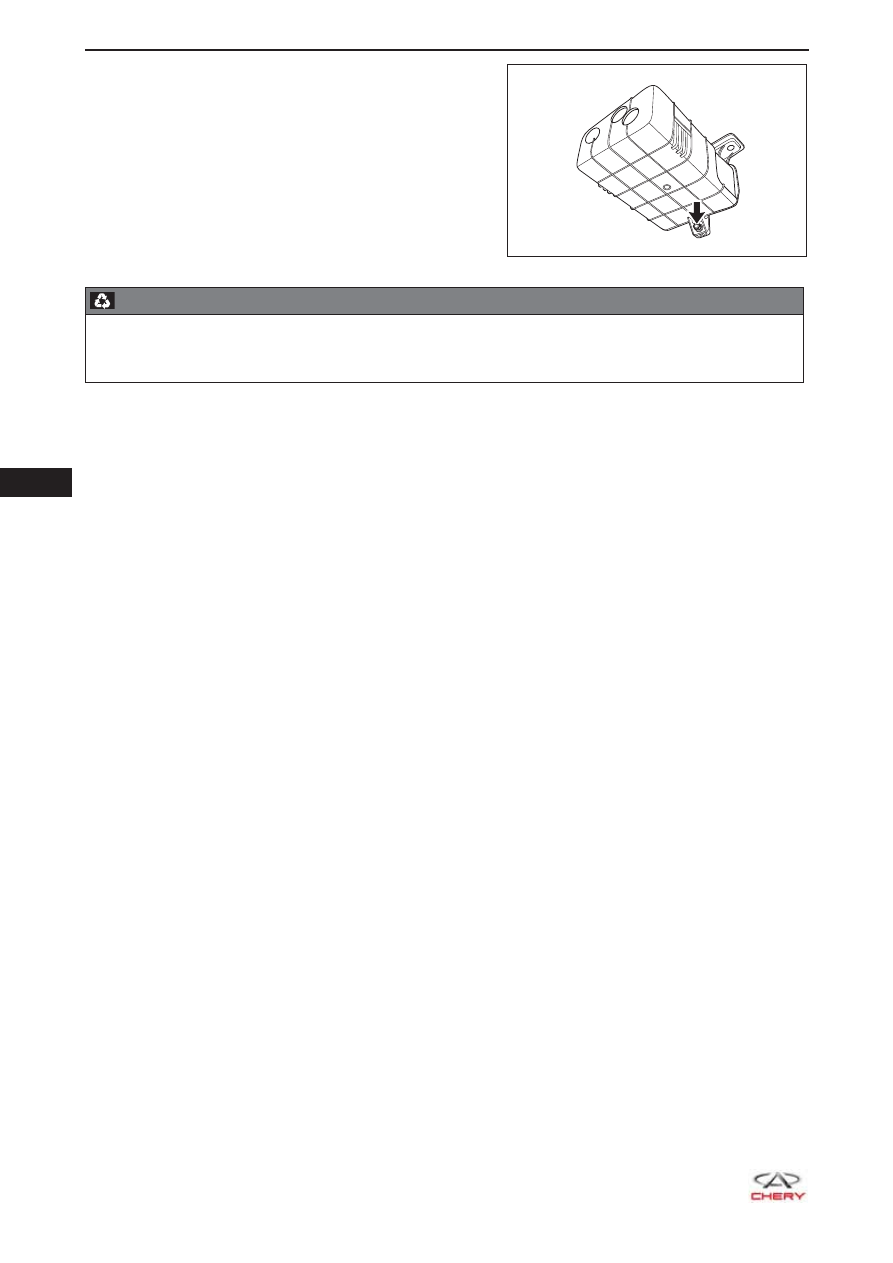

f.   Отверните гайку крепления (указана стрелкой),

отделите защитный корпус адсорбера от
адсорбера.

  ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Замененный адсорбер должен утилизироваться специализированной организацией в соот-

•

ветствии с местным законодательством. Запрещается использовать для этого систему сбора
бытового мусора.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21090080

  09

09-11

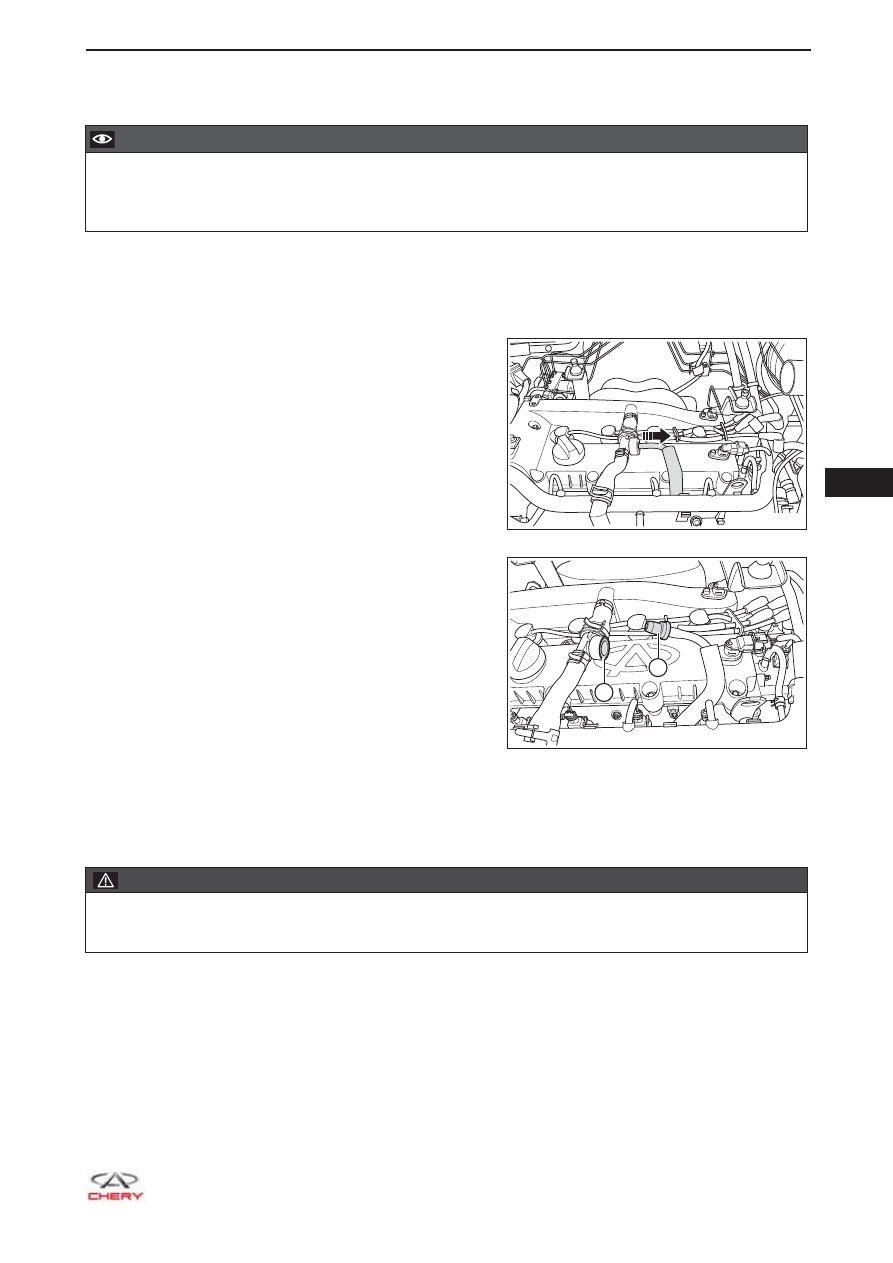

PCV Valve

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите защитный кожух двигателя (

см. с. 10-10

).

4.  Снимите клапан вентиляции картера.

a.  Извлеките трубку в сборе с клапаном

вентиляции картера из резинового защитного
чехла клапана вентиляции картера в
направлении стрелки, как показано на рисунке.

b.  Снимите клапан вентиляции картера (1) с

магистрали.

c.   Снимите резиновый защитный чехол клапана

вентиляции картера (2) с Т-образного штуцера.

Проверка

1.  Присоедините к клапану вентиляции картера чистый шланг.

2.  Проверьте работу клапана вентиляции картера.

a.  Подайте воздух со стороны Т-образного штуцера и убедитесь, что клапан легко

продувается.



  ПРЕДУПРЕЖДЕНИЕ

НЕ просасывайте воздух через клапан. Углеводородные частицы в клапане представляют опас-

•

ность для здоровья.

b.  Подайте в клапан воздух со стороны, находящейся во впускном коллекторе, и убедитесь, что

клапан продувается с трудом.

3.  Отсоедините чистый шланг от клапана вентиляции картера. В противном случае замените клапан

вентиляции картера.

RT21090090

1

2

RT21090100

       09

09-12

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

Вставьте резиновый защитный чехол клапана вентиляции картера в Т-образный штуцер, затем

•

вставьте клапан вентиляции картера.

Торец клапана вентиляции картера большего диаметра находится одном уровне с торцем за-

•

щитного резинового чехла клапана вентиляции картера.

  09

09-13

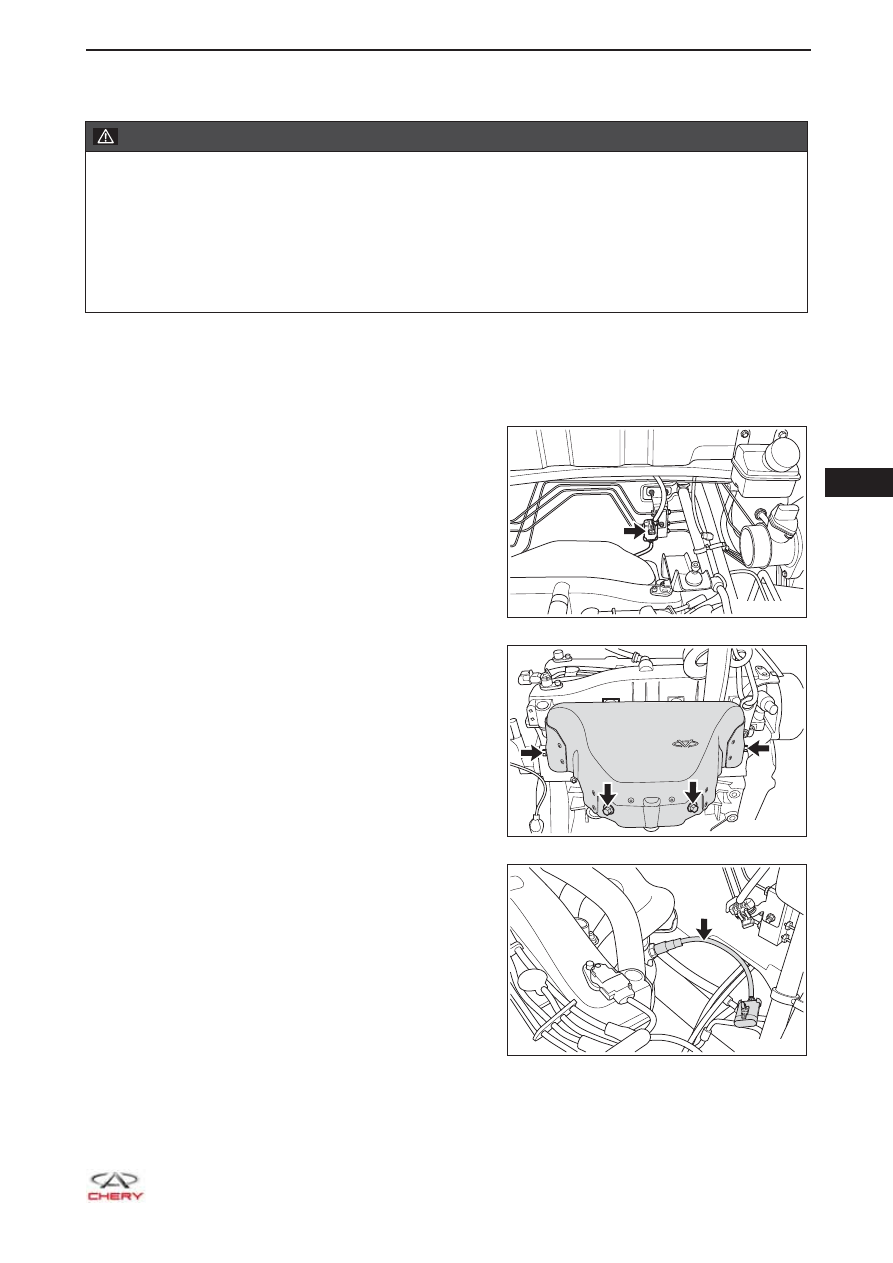

Передний кислородный датчик

Снятие



  ПРЕДУПРЕЖДЕНИЕ

Выпускная система работающего двигателя имеет очень высокую температуру. Перед сня-

•

тием и установкой переднего глушителя необходимо заглушить двигатель и дать ему остыть, в
противном случае можно получить ожоги.

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите защитный кожух двигателя (

см. с. 10-10

).

4.  Снимите передний кислородный датчик.

a.  Снимите и отсоедините разъем переднего

кислородного датчика (указан стрелкой) от
кронштейна.

b.  Отверните 4 болта крепления (указаны

стрелкой) с теплозащитного экрана выпускного
коллектора и снимите теплозащитный экран
выпускного коллектора.



(Момент затяжки: 23 ± 2 Н·м)

c.   Снимите передний кислородный датчик (указан

стрелкой) с предварительного каталитического
нейтрализатора.



(Момент затяжки: 40-60 Н·м)

RT21090110

RT21110020

RT21090130
