Chery Tiggo 5 (T21). Руководство по ремонту - часть 136

       09

09-6

ДИАГНОСТИКА И ПРОВЕРКА

Проверка герметичности

Визуально проверьте отсутствие трещин, утечек или повреждений на шлангах, соединениях и про-
кладках.

  ВНИМАНИЕ

Снятие масляного щупа двигателя, пробки маслоналивной горловины, шланга принудительной

•

вентиляции картера и других компонентов или иные проблемы могут привести к неправильной
работе двигателя.

Подсос воздуха, вызываемый отсоединением, ослаблением крепления или растрескиванием

•

трубок системы впуска, относящихся к корпусу дроссельной заслонки, вызывает отказ двигате-
ля или нарушение его работы. При необходимости замените неисправные компоненты.

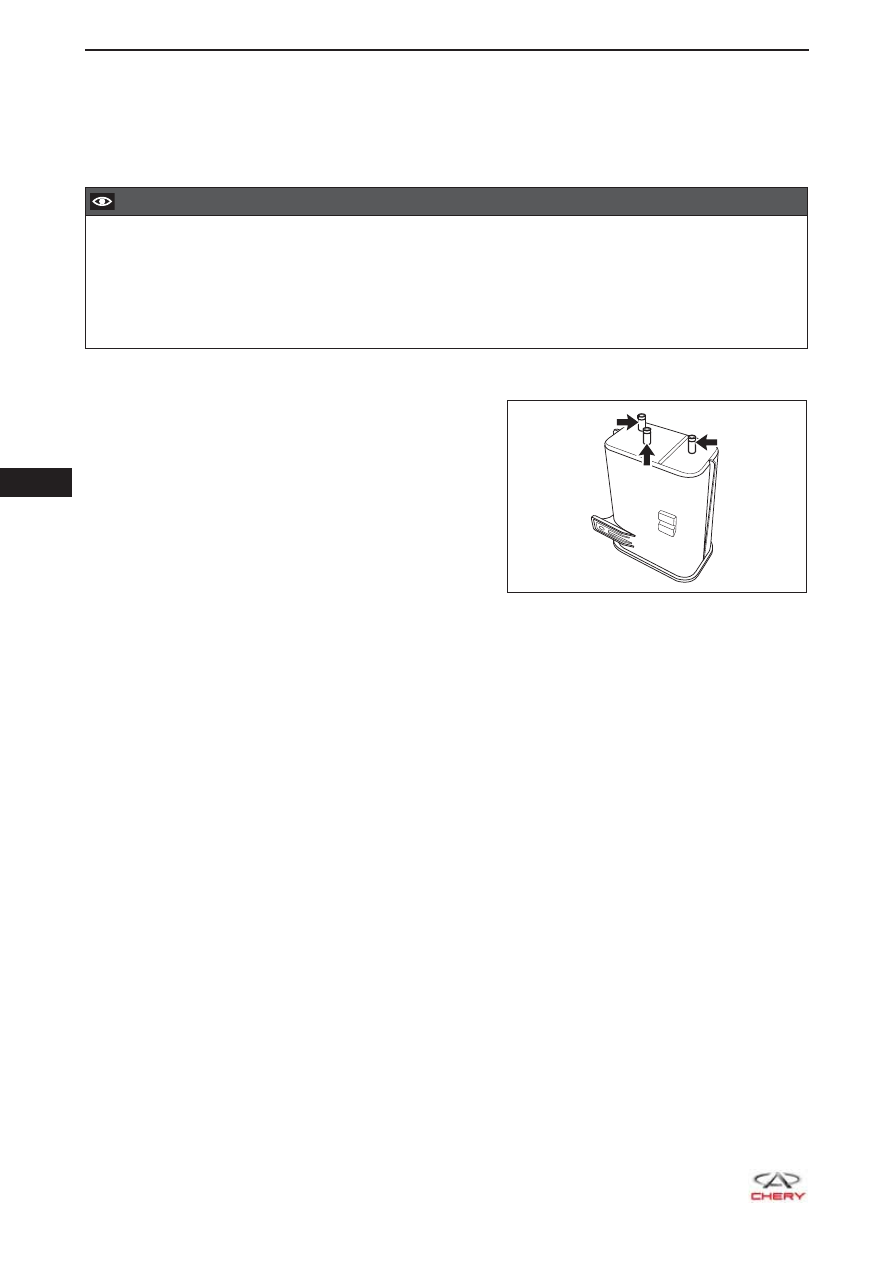

Проверка адсорбера

1.  Закройте отверстие C и подайте сжатый воздух в от-

верстие A, проверьте, что воздух выходит из отвер-
стия B. Если этого не происходит, замените адсор-
бер.

2.  Закройте отверстие C и подайте сжатый воздух в от-

верстие B, проверьте, что воздух выходит из отвер-
стия A. Если этого не происходит, замените адсор-
бер.

Проверка пробки заливной горловины
топливного бака

1.  Визуально проверьте, что пробка заливной горловины топливного бака не деформирована и не

повреждена.

2.  В противном случае замените пробку заливной горловины топливного бака.

C

A

B

RT21090020

  09

09-7

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

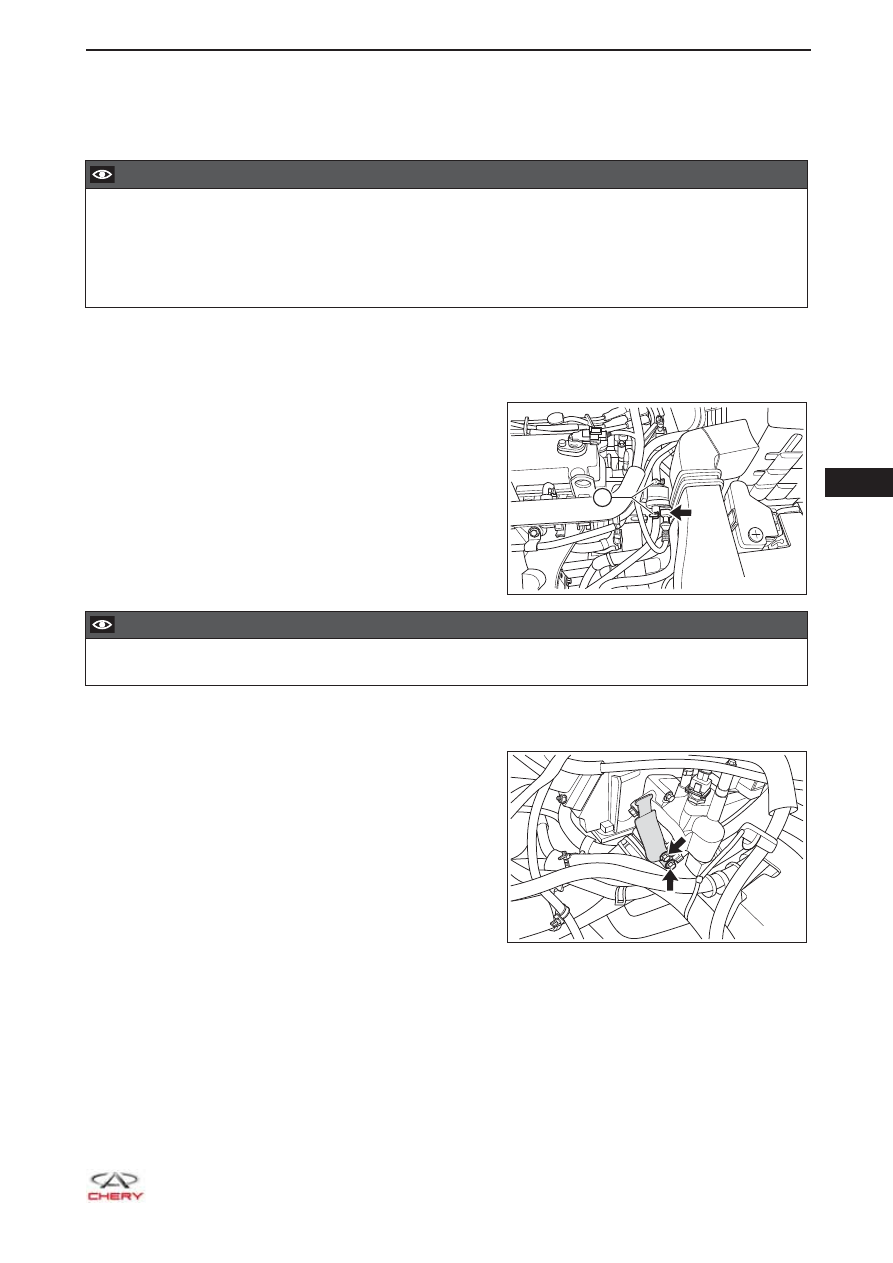

Электромагнитный клапан и кронштейн адсорбера

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

Перед снятием пометьте трубку III отвода паров топлива и отводящий шланг, чтобы не перепу-

•

тать их при установке.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите защитный кожух двигателя (

см. с. 10-10

).

4.  Снимите электромагнитный клапан адсорбера.

a.  Отсоедините разъем электромагнитного

клапана адсорбера (указан стрелкой).

b.  Разъедините хомуты (1) и отсоедините обе

стороны электромагнитного клапана адсорбера
от шланга.

  ВНИМАНИЕ

Расстояние от края шланга до хомута составляет 3-5 мм.

•

c.   Снимите электромагнитный клапан адсорбера с кронштейна.

5.  Снимите кронштейн электромагнитного клапана адсорбера.

a.  Отверните 2 болта крепления (указаны

стрелкой) кронштейна электромагнитного
клапана адсорбера и снимите кронштейн
электромагнитного клапана адсорбера.



(Момент затяжки: 7 ± 1 Н·м)

RT21090040

1

RT21090030

       09

09-8

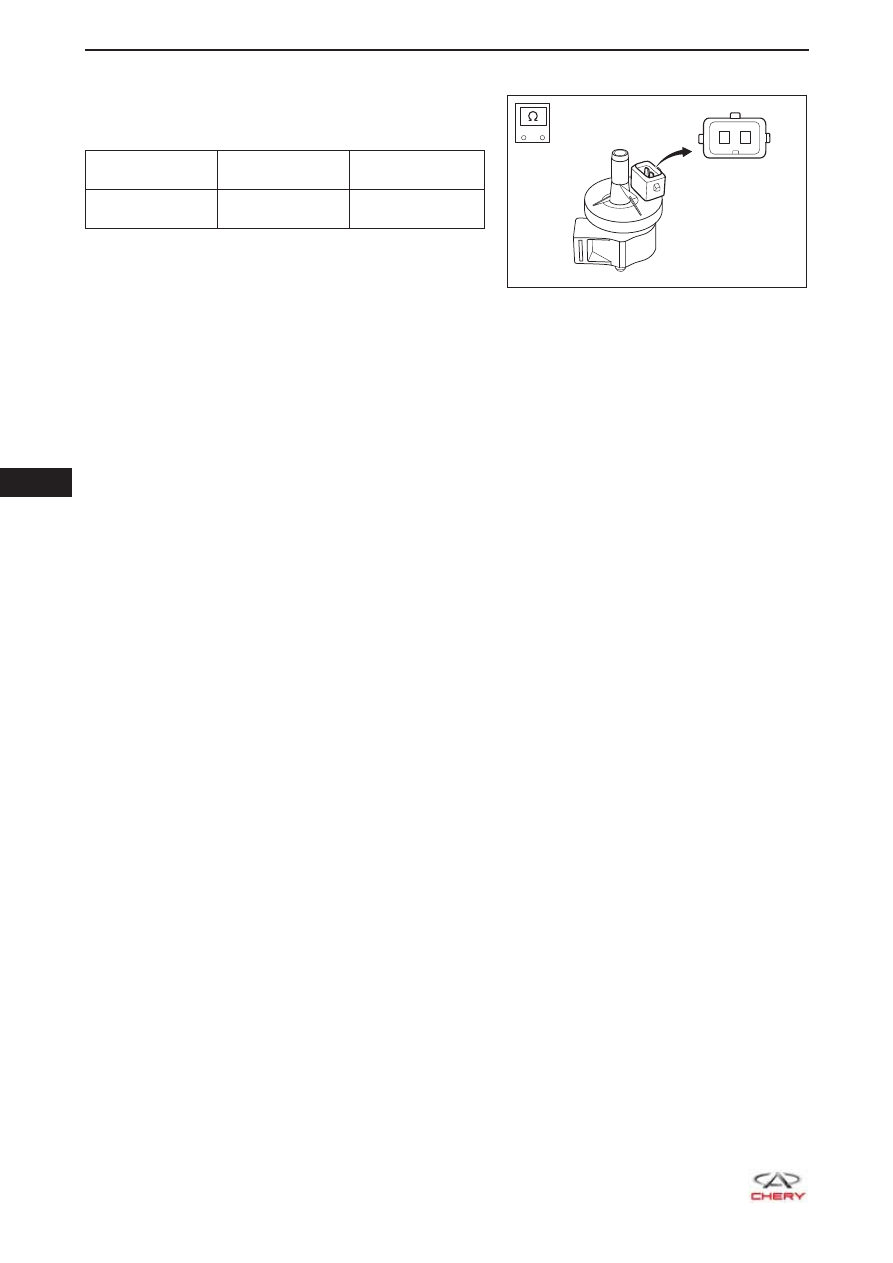

Проверка

Измерьте сопротивление между 2 контактами электро-
магнитного клапана адсорбера с помощью цифрового
мультиметра.

Подключение

мультиметра

Температура

при измерении

Характеристи-

ка (Ом)

Контакт 1 - кон-

такт 2

20°C

26 ± 4

Установка

Установка должна производиться в порядке, обратном снятию.

-

+

2

1

RT21090050

  09

09-9

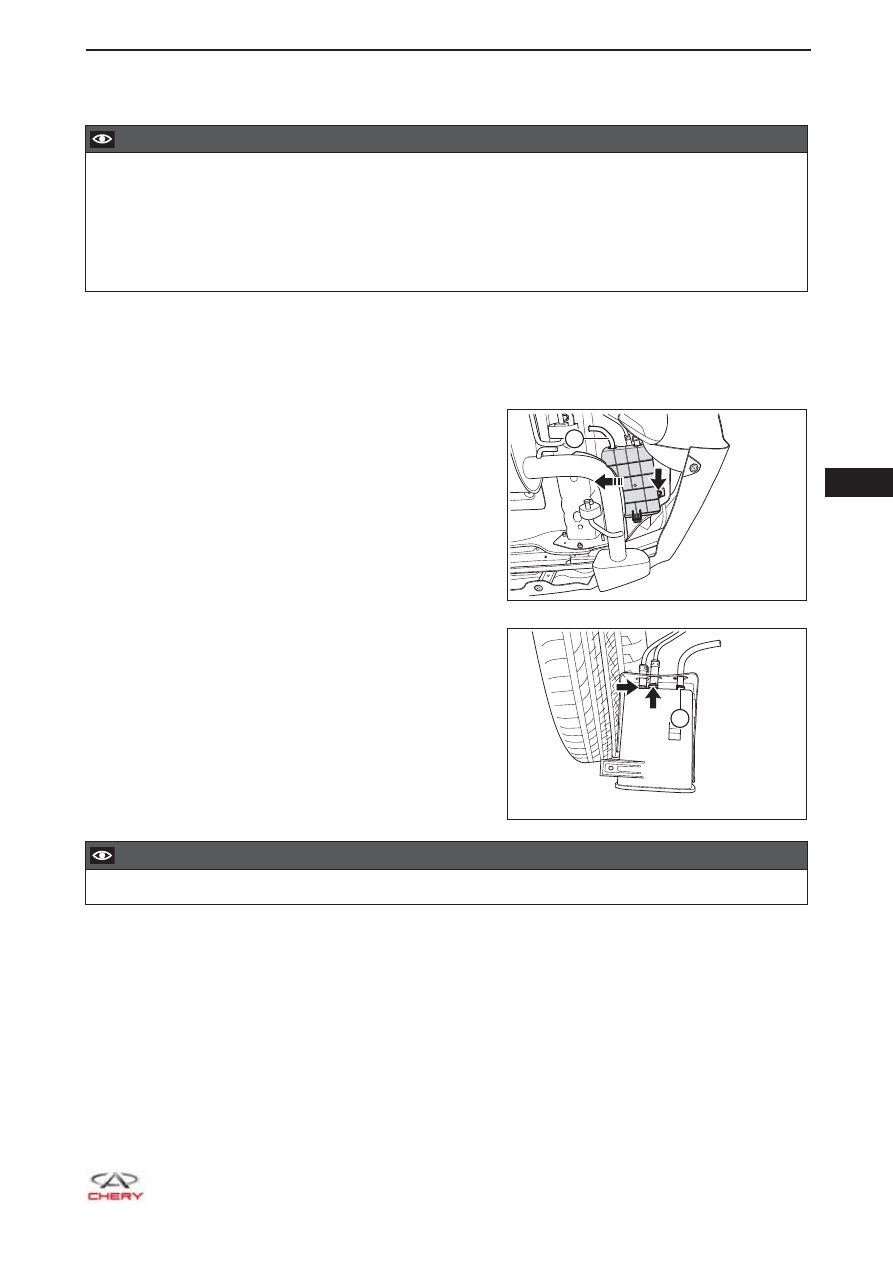

Адсорбер в сборе

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

Перед снятием пометьте трубку II отвода паров топлива, трубку I отвода паров топлива и венти-

•

ляционную трубку адсорбера, чтобы не перепутать их при установке.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Поднимите автомобиль в удобное положение.

4.  Снимите адсорбер в сборе.

a.  Извлеките вентиляционную трубку адсорбера (1)

из отверстия в кузове.

b.  Отверните болт крепления (указан стрелкой)

адсорбера к кузову.



(Момент затяжки: 7 ± 1 Н·м)

c.   Снимите адсорбер с кронштейна кузова в

направлении стрелки, как показано на рисунке.

d.   Снимите эластичные хомуты (указаны

стрелкой), отсоедините шланг от адсорбера и
снимите адсорбер.

e.   Снимите эластичный хомут (1), отсоедините

вентиляционную трубку адсорбера от
адсорбера.

  ВНИМАНИЕ

Расстояние от края шланга до эластичного хомута составляет 3-5 мм.

•

RT21090060

1

RT21090070

1
