Chery Tiggo 5 (T21). Руководство по ремонту - часть 115

       07

07-48

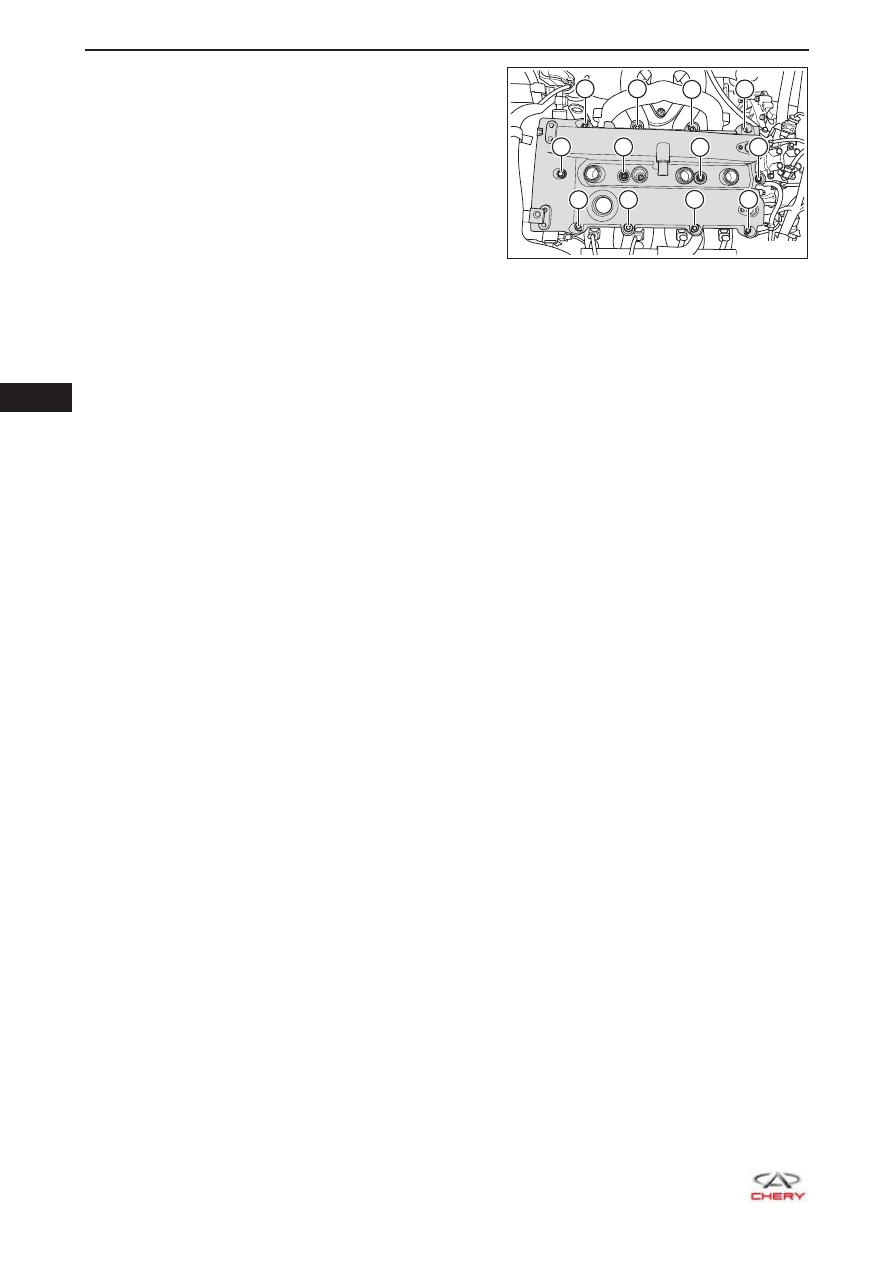

5.  Установите крышку головки блока цилиндров и затя-

ните болты крепления крышки головки блока цилин-
дров указанным моментом в последовательности,
приведенной на рисунке.

К СВЕДЕНИЮ:



Сначала заворачивайте болты в указанной последо-
вательности до тех пор, пока они не прижмутся плот-
но к головке блока цилиндров, а затем затягивайте
их указанным моментом в той же последовательно-
сти.

6.  Установка остальных компонентов должна производиться в порядке, обратном снятию.

9

5

8

2

1

3

4

10

6

7

11

12

RT21070380

  07

07-49

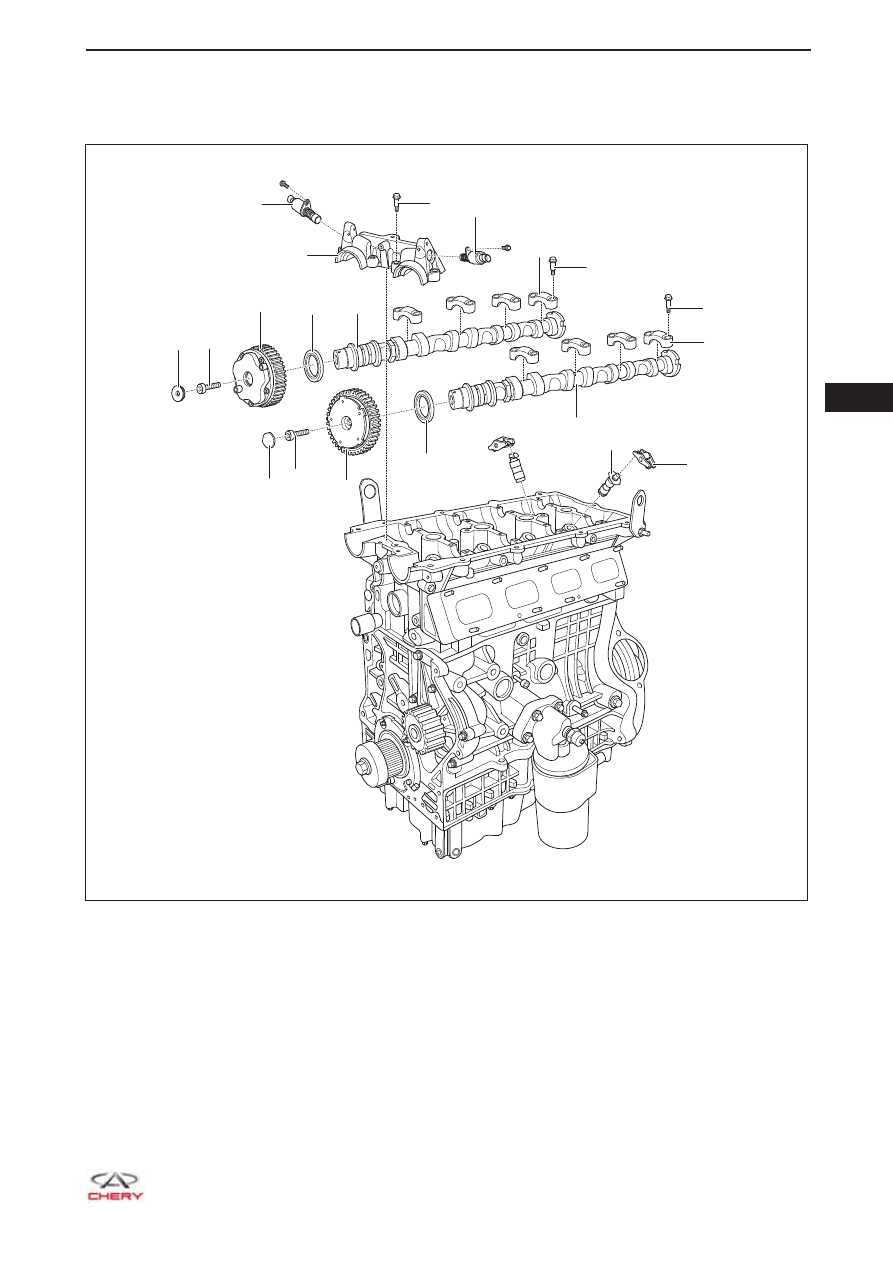

Распределительный вал

Описание

RT21070390

×4

×4

×4

×4

×8

×8

×4

6

3

2

1

5

11

10

9

8

19

7

18

20

17

12

13

15

16

14

4

       07

07-50

1 -   Клапан управления фазами газораспреде-

ления на выпуске

2 -   Крышка 1-го подшипника распределитель-

ного вала

3 -   Болт крепления крышки 1-го подшипника

распределительного вала

4 -   Клапан управления фазами газораспреде-

ления на впуске

5 -   Крышка  подшипника  распределительного

вала выпускных клапанов

6 -   Болт крепления крышки подшипника рас-

пределительного вала выпускных клапанов

7 -   Распределительный вал выпускных клапа-

нов

8 -   Сальник распределительного вала выпуск-

ных клапанов

9 -   Муфта регулирования фаз газораспреде-

ления на выпуске

10 -  Болт крепления муфты регулирования фаз

газораспределения на выпуске

11 -  Крышка муфты регулирования фаз газора-

спределения на выпуске

12 -  Крышка муфты регулирования фаз газора-

спределения на впуске

13 -  Болт крепления муфты регулирования фаз

газораспределения на впуске

14 -  Муфта регулирования фаз газораспреде-

ления на впуске

15 -  Сальник распределительного вала впуск-

ных клапанов

16 -  Распределительный вал впускных клапа-

нов

17 -  Болт крепления крышки подшипника рас-

пределительного вала впускных клапанов

18 -  Крышка  подшипника  распределительного

вала впускных клапанов

19 -  Гидротолкатель

20 -  Коромысло

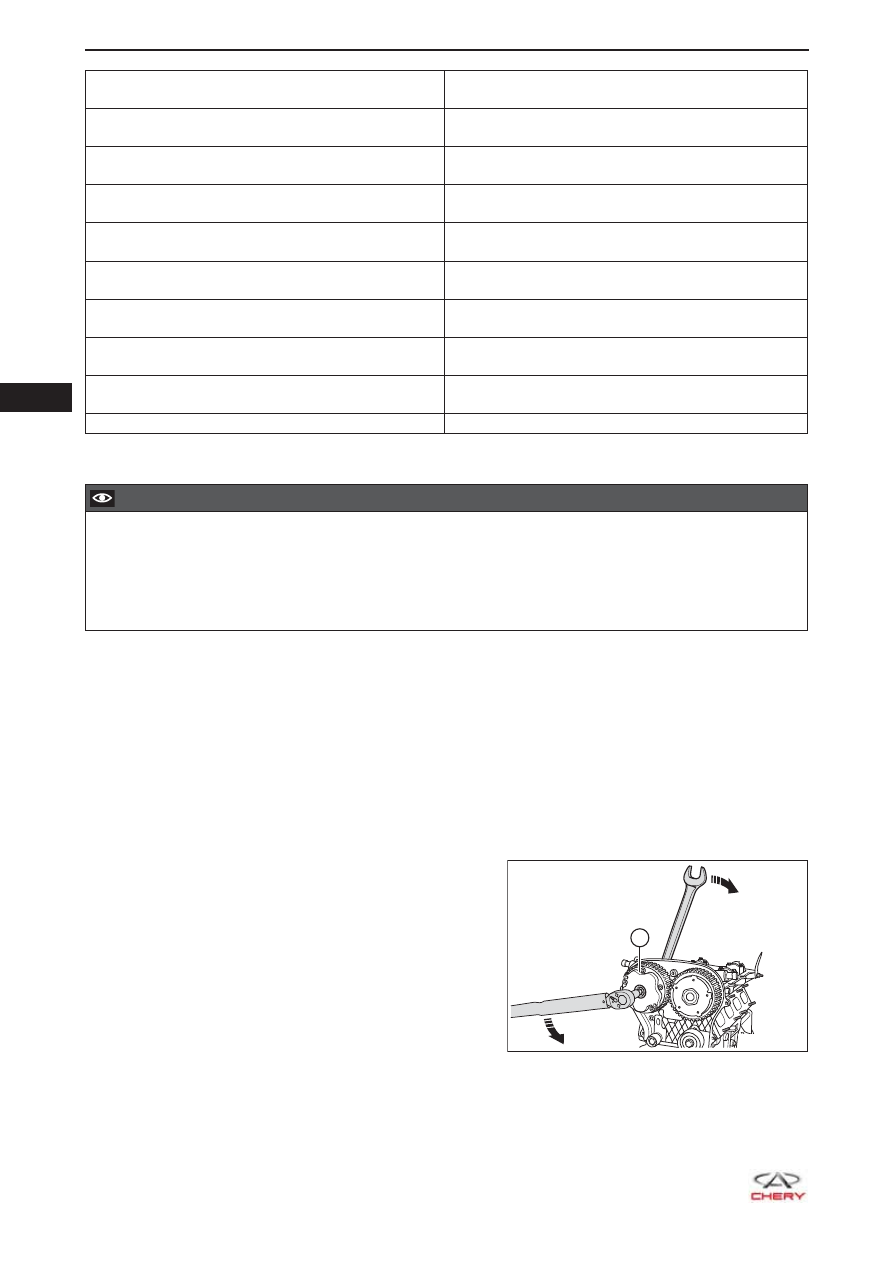

Снятие

  ВНИМАНИЕ

Удалите сжатым воздухом загрязнения и посторонние частицы с верхней поверхности крышки

•

головки блока цилиндров.

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.   Снимите защитный кожух двигателя (

см. с. 10-10

).

4.  Снимите высоковольтные провода (см. с. 14-8).

5.  Снимите ремень привода навесных агрегатов (

см. с. 07-24

).

6.  Снимите крышку головки блока цилиндров (

см. с. 07-46

)

7.  Снимите клапаны управления системы VVT на впуске/выпуске (

см. с. 06-242

).

8.  Снимите ремень ГРМ (

см. с. 07-28

).

9.  Снимите муфту регулирования фаз газораспределения на выпуске.

a.  Удерживая рожковым гаечным ключом

шестигранную часть распределительного вала
выпускных клапанов ослабьте крышку муфты
регулирования фаз газораспределения на
выпуске (1) динамометрическим ключом в
направлении стрелки, как показано на рисунке,
и снимите крышку муфты регулирования фаз
газораспределения на выпуске.



(Момент затяжки: 30 Н·м)

1

RT21070170

  07

07-51

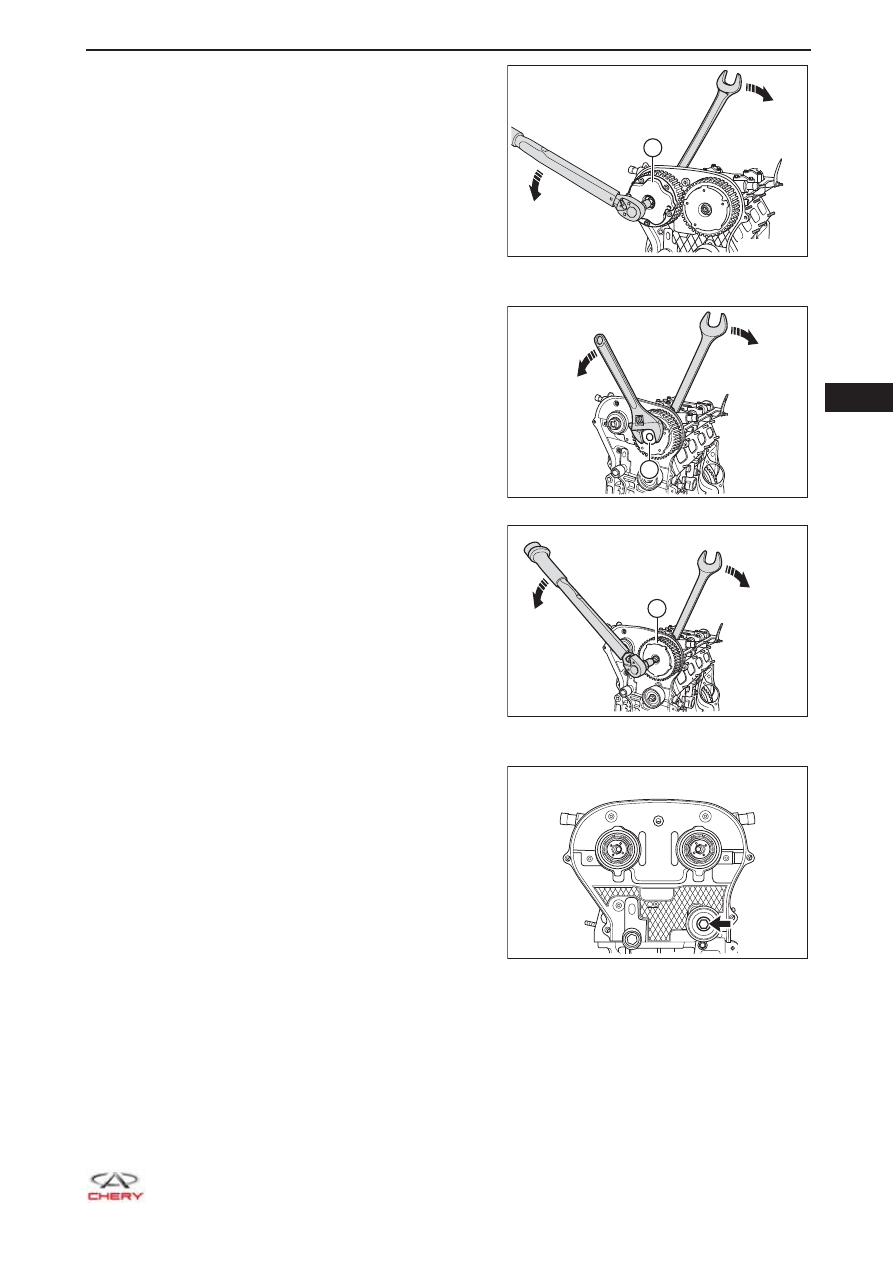

b.  Удерживая рожковым гаечным ключом

шестигранную часть распределительного вала
выпускных клапанов отверните болт крепления
муфты регулирования фаз газораспределения
на выпуске (1) динамометрическим ключом
в направлении стрелки, как показано на
рисунке, и снимите муфту регулирования фаз
газораспределения на выпуске.



(Момент затяжки: 120 ± 5 Н·м)

10. Снимите муфту регулирования фаз газораспреде-

ления на впуске.
a.  Удерживая рожковым гаечным ключом

шестигранную часть распределительного вала
впускных клапанов ослабьте крышку муфты
регулирования фаз газораспределения на
впуске (1) разводным ключом в направлении
стрелки, как показано на рисунке, и
снимите крышку муфты регулирования фаз
газораспределения на впуске.



(Момент затяжки: 30 Н·м)

b.  Удерживая рожковым гаечным ключом

шестигранную часть распределительного вала
впускных клапанов отверните болт крепления
муфты регулирования фаз газораспределения
на впуске (1) динамометрическим ключом
в направлении стрелки, как показано на
рисунке, и снимите муфту регулирования фаз
газораспределения на впуске.



(Момент затяжки: 120 ± 5 Н·м)

11. Снимите заднюю крышку ремня ГРМ.

a.  Отверните болт крепления промежуточного

ролика ремня ГРМ (указан стрелкой) и снимите
промежуточный ролик ремня ГРМ.



(Момент затяжки: 40 + 5 Н·м)

RT21070171

1

1

RT21070180

RT21070181

1

RT21070400
